police single-rate

モード: ポリシーマップ・クラスモード
カテゴリー: トラフィック制御 / Quality of Service

(config-pmap-c)# police single-rate MAXRATE MINBURST MAXBURST action ACTION

(config-pmap-c)# no police

対象トラフィッククラスにシングルレートの個別ポリサー（メーター/ポリサー/リマーカー）を適用する。
no形式で実行した場合は、対象トラフィッククラスからシングルレート個別ポリサーの適用を解除する。

シングルレート個別ポリサーは、本コマンドで設定した帯域基準値（最大トラフィックレートと最小・最大の各許容バーストサイズ）をもとに、対象トラフィッククラスが実際にどの程度の帯域を使用しているかを計測し、その結果に基づいて該当トラフィッククラスに属するパケットを3つの「帯域クラス」に分類する（メータリング）。

表 1

帯域クラス	帯域使用量	取り扱いの一例
Green	少ない	帯域割り当ての優先度は最高
Yellow	中程度	帯域割り当ての優先度は中。キューが混雑したときは（Redの次に）優先的に破棄
Red	使いすぎ	帯域割り当ての優先度は最低。キューへの格納前に破棄、あるいは、キューが混雑したとき優先的に破棄

• ポリシング
  帯域クラスRedに分類されたパケット（帯域超過パケット）を破棄することで、該当トラフィッククラス群の帯域使用量を最大トラフィックレート＋最大許容バーストサイズ以下に抑える

• リマーキング
  DSCP値と帯域クラスをキーとしてpoliced-dscpマップ（mls qos map policed-dscpコマンドで設定）を検索し、パケットの4属性を変更する。これにより、キューイング時の動作に影響を与えたり、後続の機器に情報を提供したりする


パラメーター

MAXRATE :=	<1-16000000>
	最大トラフィックレート。単位はKbps。帯域クラスGreenの基準値（CIR）となる
MINBURST :=	<1-16777216>
	最大トラフィックレート（MAXRATE）に対する、帯域クラスGreenの最大許容バーストサイズ（CBS）。単位はByte。少なくともMINBURSTとMAXBURSTのどちらかを、予期される最大パケットサイズ以上に設定する必要がある
MAXBURST :=	<1-16777216>
	最大トラフィックレート（MAXRATE）に対する、帯域クラスYellowの最大許容バーストサイズ（EBS）。単位はByte。トラフィックの流入量がMAXRATEを上回った場合に、許容される超過分としてカウント可能な最大データ量を指定する。バーストサイズがMAXBURSTを上回った場合、該当パケットは帯域クラスRedに分類される。少なくともMINBURSTとMAXBURSTのどちらかを、予期される最大パケットサイズ以上に設定する必要がある
ACTION	帯域クラスへの分類後に実行するアクション。次のいずれかを指定する
	drop-red	ポリシング（帯域クラスRedに分類されたパケットを破棄）
	policed-dscp-transmit	リマーキング（policed-dscpマップを参照して、パケットの4属性を変更する）

使用例

■ トラフィッククラスfiletxにシングルレート個別ポリサーを設定し、同トラフィックに割り当てる帯域幅を最大512Kbpsに制限する。

awplus(config)# policy-map test ↓ awplus(config-pmap)# class filetx ↓ awplus(config-pmap-c)# police single-rate 512 7590 15180 action drop-red ↓

注意・補足事項

■ 複数のスイッチチップ（インスタンス）にまたがるトランクグループ（スタティックチャンネルグループ、LACPチャンネルグループとも）ではメータリングが動作しない。複数インスタンスにまたがるトランクグループに対しては、本コマンドを含むポリシーマップを適用しないこと（適用してもメータリングが動作しない）。

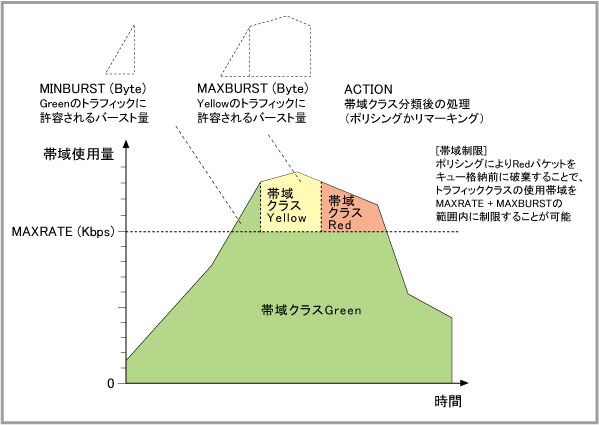

■ シングルレート個別ポリサーにおけるパラメーターの関係

コマンドツリー

class (ポリシーマップモード)
    |
    +- police single-rate（ポリシーマップ・クラスモード）


関連コマンド

class-map（グローバルコンフィグモード）
mls qos aggregate-police single-rate（グローバルコンフィグモード）
mls qos aggregate-police twin-rate（グローバルコンフィグモード）
mls qos map policed-dscp（グローバルコンフィグモード）
police aggregate（ポリシーマップ・クラスモード）
police twin-rate（ポリシーマップ・クラスモード）
policy-map（グローバルコンフィグモード）
show policy-map（非特権EXECモード）
