[index] CentreCOM x930シリーズ コマンドリファレンス 5.4.5

IP付加機能 / DHCPリレー

1. DHCPパケットの受信インターフェースであるvlan10の設定を行うため、インターフェースモードに移行します。


   awplus(config)# interface vlan10 ↓




   Note - DHCPリレーの設定をする対象VLANインターフェースは200以内としてください。



2. 該当インターフェースで受信したDHCPパケットの転送先を指定します。


   awplus(config-if)# ip dhcp-relay server-address 192.168.30.5 ↓ awplus(config-if)# exit ↓



3. DHCPリレーエージェント機能を有効にします。


   awplus(config)# service dhcp-relay ↓




   Note - DHCPリレーエージェント機能は初期状態で有効に設定されているため、実際には本コマンドは不要です。

Note - VRF-Liteについては、「IPルーティング」/「VRF-Lite」をご覧ください。

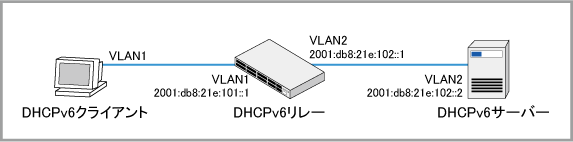

.■設定例のネットワーク構成例




Note - 本機能でサポートしているDHCPv6サーバはISC DHCP v4.3.0以降のみになります。



1. リレーの設定
   2つのインターフェースにIPv6アドレスを割り当て、DHCPサーバーのIPを指定します。

   1. ip dhcp-relay agent-option subscriber-id-auto-macコマンドを実行し、1つ目のインターフェースで「subscriber-id-auto-mac」機能を有効にします。

   2. ip dhcp-relay server-addressコマンドで、1つ目のインターフェースで受信したDHCPパケットを、2つ目のインターフェースに存在するDHCPサーバーに転送するように設定します。

   3. 2つ目のインターフェースにIPv6アドレスを割り当てます。


      awplus# configure terminal ↓ awplus(config)# interface vlan1 ↓ awplus(config-if)# ip dhcp-relay agent-option subscriber-id-auto-mac ↓ awplus(config-if)# ip dhcp-relay server-address 2001:db8:21e:102::2 vlan2 ↓ awplus(config)# interface vlan2 ↓ awplus(config-if)# ipv6 address 2001:db8:21e:102::1/64 ↓



2. サーバーの設定
   下記は、「00:00:5e:00:53:12」のMACアドレスを持っているSubscriberに、「2001:db8:21e:101::43」のIPv6アドレスを割り当てる例です。


   default-lease-time 600; max-lease-time 7200; log-facility local7; subnet6 2001:db8:21e:102::0/64 { } subnet6 2001:db8:21e:101::0/64 { #General pool for clients range6 2001:db8:21e:101::10 2001:db8:21e:101::30; #Fixed host address for client 00:00:5e:00:53:12 host specialclient { host-identifier v6relopt 33 dhcp6.subscriber-id 00:00:5e:00:53:12; fixed-address6 2001:db8:21e:101::43; } }

(C) 2015 アライドテレシスホールディングス株式会社

PN: 613-002105 Rev.B
