インターフェース/概要・基本設定

  - インターフェースの階層構造
  - インターフェース名
  - 物理インターフェース
   - スイッチポート
   - Ethernetインターフェース
  - データリンク層インターフェース
   - VLANインターフェース
   - Ethernetインターフェース
   - PPPインターフェース
  - ネットワーク層インターフェース
   - IPインターフェース

ここでは、本製品が装備する物理インターフェースとその上に作成するデータリンク層インターフェース、ネットワーク層インターフェースの基本的な設定方法について解説します。物理インターフェースとデータリンク層インターフェースの間をとりもつ回線制御モジュールや、インターフェースの階層構造についても解説します。



インターフェースの階層構造

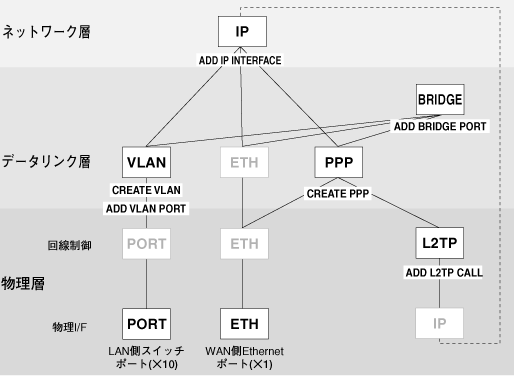

ルーターの設定は、最下位に位置する物理インターフェースの上にさまざまな論理インターフェースを重ねていく形で行います。次に本製品のインターフェース階層図を示します。


最下層にあるインターフェースが、本体内蔵の物理インターフェース（ポート）です。本製品では、LAN側スイッチポート（PORT）、WAN側Ethernetポート（ETH）の2種類があります。

その上にあるのが、物理インターフェースに接続されている回線を制御するソフトウェアモジュールです。スイッチポート、Ethernetポートの場合は特に設定の必要がないため、明確な形では存在しません。トンネリングプロトコルL2TPを使う場合は、L2TPモジュールが仮想的な呼の発着信を制御します。ここまでがOSI参照モデルでの物理層に相当すると考えられます。

Note - 図中の「L2TP」は、IPネットワーク上に仮想的な回線を構築するVPN（Virtual Private Network）用のトンネリングプロトコルです。詳細は「L2TP」の章をご覧ください。

回線制御モジュールの上位にくるのが、OSI参照モデルの第2層にあたるデータリンク層インターフェースモジュールです。本製品ではVLAN、Ethernet、PPPの3種類をサポートしています。この層では、単なるビット列をフレームと呼ばれる単位に組み立て、同一回線（データリンク）上での通信を制御します。Ethernetインターフェースは物理層とデータリンク層が一体となっているため、特に設定の必要はありません。LAN側スイッチポートは、ご購入時の状態で全ポートがvlan1（VLAN default）に所属していますが、VLANを追加作成することによって任意のグループに分割することができます。VLANの設定は、CREATE VLANコマンド、ADD VLAN PORTコマンドで行います。PPPの場合は、CREATE PPPコマンドで明示的にインターフェースを作成します。このとき、下位インターフェースとして、回線制御モジュールか物理インターフェースを指定します。

データリンク層の上には、第3層にあたるネットワーク層プロトコルのインターフェースモジュールが位置します。本製品ではIP（IPv4）をサポートしています。ネットワーク層インターフェースは、ADD IP INTERFACEコマンドを使って、データリンク層インターフェース上に追加（ADD）する形となります。



インターフェース名

ここでは、インターフェースの名前付け規則について解説します。

インターフェース名は、インターフェースの種類を示す略称（ETH、PPPなど）に、インターフェース番号（0、1、2）またはVLAN ID（VID）をつなげた形式で表します。種類を示す略称は次のとおりです。

表 1：インターフェース名
種別略称
例
説明
物理インターフェース
PORT port1 LAN側スイッチポート(1〜10)
ETH eth0 Ethernetインターフェース（データリンク層と一体）
データリンク層（論理）インターフェース
PPP ppp0 PPPインターフェース
VLAN vlan1 VLANインターフェース(数字はVLAN ID)
ETH eth0 Ethernetインターフェース(物理層と一体)


物理インターフェースの番号は固定です。本製品は以下の物理インターフェースを備えています。


データリンク層インターフェースの番号は、Ethernetは物理インターフェースの番号と同じですが、PPPとVLANでは、CREATE PPPコマンド、CREATE VLANコマンドで作成するときにユーザーが指定した番号になります。PPPの場合は0〜511、VLANの場合は2〜4093（VID（VLAN ID）。VID=1はVLAN defaultが予約済み）から選択できます。

Note - ご購入時の状態では、「default」という名前のVLAN（VID=1）が定義されており、すべてのスイッチポートがこのVLANに所属しています。VLANを複数必要としない限り、VLANの設定を意識する必要はありません。

Note - LAN側に対してIPアドレスなどを設定するときは、個々のスイッチポートではなく、スイッチポートを束ねたVLANインターフェースに対して行います。



物理インターフェース

本製品で使用可能な物理インターフェースは以下の2種類です。


物理インターフェースは、本製品と各種回線を接続するための接続口（ポート）です。ソフトウェア的に見ると、ポートを制御するドライバーなどを含んでおり、上位の回線制御モジュールやデータリンク層インターフェースにサービスを提供します。

Note - 本製品は、このほかに非同期シリアルインターフェース（asyn）1ポートを装備していますが、同ポートはコンソール接続専用となっております。モデムなどを接続してのネットワーク接続はサポートしておりません。

以下、インターフェースの種類ごとに設定方法を説明します。



スイッチポート

本製品のLAN側は10ポートの10/100M Ethernetスイッチ（うちポート1〜8はVDSL）になっており、複数のコンピューターを接続することができます。これらのポートは、port1〜port10（数字はポート番号）という名前で表します。

LAN側スイッチはポートVLANとタグVLAN（802.1Q）をサポートしているため、設定により任意のグループ分けが可能です。

ご購入時の状態では、すべてのスイッチポートが「default」という名のVLAN（vlan1）に所属しているため、複数のVLANを必要としないのであれば、特にVLANの設定を意識する必要はありません。デフォルト状態のまま、LAN側スイッチ全体を「vlan1」という名前のデータリンク層インターフェースとして扱うことができます。

VLANを複数作成する場合は、CREATE VLANコマンドでVLANを作成し、ADD VLAN PORTコマンドでVLANにポートを割り当てます。詳しくはこの章の「VLANインターフェース」および「VLAN」の章をご覧ください。

Note - LAN側に対する上位層の設定（IPアドレスの割り当てなど）は、個々のスイッチポートではなく、スイッチポートを束ねたVLANインターフェースに対して行います。詳しくは「VLAN」の章をご覧ください。

■ スイッチポートはデフォルトでオートネゴシエーションが有効に設定されています。個々のポートの通信モード（通信速度とデュプレックスモード）を変更するには、SET SWITCH PORTコマンドを使います。


■ LAN側スイッチの情報（MACアドレスなど）は、SHOW SWITCHコマンドで確認できます。


■ LAN側スイッチの各種統計カウンターは、SHOW SWITCH COUNTERコマンドで確認できます。


■ スイッチポートの情報は、SHOW SWITCH PORTコマンドで確認できます。




Ethernetインターフェース

Ethernetインターフェースは、本製品をEthernet LAN（100BASE-TX、10BASE-T）に接続するためのインターフェースです。本製品はEthernetインターフェースを1つ備えており、「eth0」という名称を持っています。

Ethernetインターフェースを使用するにあたって、特に設定しなくてはならない項目はありません。Ethernetは物理層からデータリンク層（MAC副層）までをカバーする規格であるため、直接上位にIPインターフェースを作成することができます。eth0上にIPインターフェースを作成するには、次のようにします。


また、Ethernetインターフェースは、LANとの接続だけでなく、PPPoE（PPP over Ethernet, RFC2516）によるWAN接続にも使用できます。PPPoEはEthernet上でPPP（Point-to-Point Protocol, RFC1661）を使用するためのプロトコルで、xDSLなどのブロードバンドサービスで広く使用されています。

PPPoEインターフェースを作成する場合も、Ethernetインターフェースに対して特別な設定は必要ありません。CREATE PPPコマンドでPPPインターフェースを作成するときに、OVERパラメーターに「Ethernetインターフェース名」＋ハイフン（-）＋「PPPoEサービス名」を指定してください。ISPからPPPoEサービス名が指定されていない場合は、キーワードANYか任意の文字列を指定できます。たとえば、eth0上にPPPoEインターフェースを作成する場合、サービス名が「fuga」ならば「OVER=eth0-fuga」のように指定します。サービス名の指定がない場合は「OVER=eth0-any」とするか、任意の文字列を指定します。


■ Ethernetインターフェースはデフォルトでオートネゴシエーションが有効に設定されています。Ethernetインターフェースの通信モード（通信速度とデュプレックスモード）を変更するには、SET ETHコマンドを使います。


■ EthernetインターフェースのMACアドレスは、SHOW ETH MACADDRESSコマンドで確認できます。


■ Ethernetインターフェースに関する各種統計カウンターは、SHOW ETH COUNTERSコマンドで確認できます。


■ Ethernetインターフェースの統計カウンターは、RESET ETH COUNTERSコマンドでクリアできます。


■ Ethernetインターフェースのリンクステータスなどは、SHOW ETH STATEコマンドで確認できます。


■ Ethernetインターフェースをリセットするには、RESET ETHコマンドを使います。




データリンク層インターフェース

本製品で使用できるデータリンク層インターフェースは以下の3種類です。


データリンク層インターフェースは、物理インターフェースの上に直接作成する場合と、物理インターフェース上にセットアップした回線制御モジュール上に作成する場合があります。以下、それぞれのセットアップ方法について、例を挙げながら簡単に説明します。PPPインターフェースの詳細な設定方法については「PPP」の章を、VLANインターフェースの設定方法については「VLAN」の章をご覧ください（Ethernetインターフェースは特に設定の必要がないため、単独の章はありません）。



VLANインターフェース

VLANインターフェースは、LAN側スイッチポートを束ねたデータリンク層インターフェースです。本製品は、設定により、LAN側スイッチポートを任意のグループに分割できます。VLANの種類としては、ポートVLANとタグVLAN（802.1Q）をサポートしています。

Note - LAN側に対する上位層の設定（IPアドレスの割り当てなど）は、個々のスイッチポートではなく、スイッチポートを束ねたVLANインターフェースに対して行います。

ご購入時の状態では、「default」という名前のVLAN（VID=1）が定義されており、すべてのスイッチポートがこのVLANに所属しています。VLANを複数必要としない限り、VLANの設定を意識する必要はありません。この場合、LAN側スイッチ全体を「vlan1」という名前のデータリンク層インターフェースとして扱うことができます。

VLANを複数作成する場合は、CREATE VLANコマンドでVLANを作成し、ADD VLAN PORTコマンドでVLANにポートを割り当てます。

■ VLANを作成するには、CREATE VLANコマンドを使います。VLAN作成時には、VLAN名とVID（VLAN ID）の指定が必要です。


■ VLANにポートを割り当てるには、ADD VLAN PORTコマンドを使います。


■ VLANの情報を確認するには、SHOW VLANコマンドを使います。


■ VLANインターフェースは、Ethernetインターフェースとほぼ同等のデータリンク層インターフェースとして使用できます。たとえば、vlan10上にIPインターフェースを作成するには、次のようにします。


Note - VLANインターフェースは、Ethernetインターフェースとほぼ同等ですが、以下の点は異なります。ご注意ください。 (1) VLANインターフェース上ではPPPoEを使用できません。

より詳しくは「VLAN」の章をご参照ください。



Ethernetインターフェース

Ethernetインターフェースは、物理層とデータリンク層が一体になっています。Ethernetインターフェースを使用するにあたって特別な設定は必要ありません。ネットワーク層インターフェースの設定時に、インターフェース名（eth0）を指定するだけで使用できます。



PPPインターフェース

PPPインターフェースは、2点間のWAN接続に使用するデータリンク層インターフェースです。本製品ではEthernetインターフェース(eth)上にのみ作成できます。

ただし、トンネリングプロトコルL2TPを使用すると、IPネットワーク上に仮想的な回線（L2TPコール）を構築し、その上にPPPインターフェースを作成することもできます。これについては、「L2TP」の章をご覧ください。

PPPインターフェースはCREATE PPPコマンドで作成します。下位のインターフェースは、OVERパラメーターで指定します。

■ Ethernet上でPPP（PPPoE）を使用するには、OVERパラメーターに「Ethernetインターフェース名」＋ハイフン（-）＋「PPPoEサービス名」を指定します。ISPからPPPoEサービス名が指定されていない場合は、すべてのサービスを意味するキーワード「any」か任意の文字列を指定します。


必要なときだけ接続するようにするには、「IDLE=ON」を指定してオンデマンド接続を有効にします。


Note - VLANインターフェース上ではPPPoEを使用できません。



ネットワーク層インターフェース

本製品で使用できるネットワーク層インターフェースはIPのみです。

ネットワーク層インターフェースは、ルーターの基本機能であるルーティングのためのインターフェースです。本製品をルーターとして機能させるためには、IPルーティングモジュールを有効にし、IPインターフェースを2つ以上作成する必要があります。

ネットワーク層インターフェースは、データリンク層インターフェースの上に作成します。以下、セットアップ方法を簡単に説明します。IPプロトコルの詳細な設定方法については、「IP」の章をご覧ください



IPインターフェース

IPインターフェースは、IPパケットの送受信を行うためのインターフェースです。IPモジュールを有効にし、IPインターフェースを複数作成した時点でIPパケットの転送（ルーティング）が行われるようになります。

IPインターフェースは、ADD IP INTERFACEコマンドでデータリンク層インターフェースにIPアドレス（とネットマスク）を割り当てることによって作成します。詳細は「IP」の章をご覧ください。

作成したIPインターフェースは、データリンク層インターフェースと同じ名前で参照できます。たとえば、Ethernetインターフェース「0」上に作成したIPインターフェースを他のIP関連コマンドで指定するときは「eth0」とします。

■ IPモジュールを有効化するには、ENABLE IPコマンドを実行します。


■ VLANインターフェースにIPアドレスを設定するには次のようにします。


■ EthernetインターフェースにIPアドレスを設定するには次のようにします。


■ PPPインターフェースにIPアドレスを設定するには次のようにします。


■ PPPインターフェースをUnnumberedで運用するには次のようにします。
