VoIP/概要・基本設定

  - 設定手順の概要
   - SIPの基本設定
   - E＆Mインターフェースの設定
   - FDBの設定
   - SIPユーザーの設定

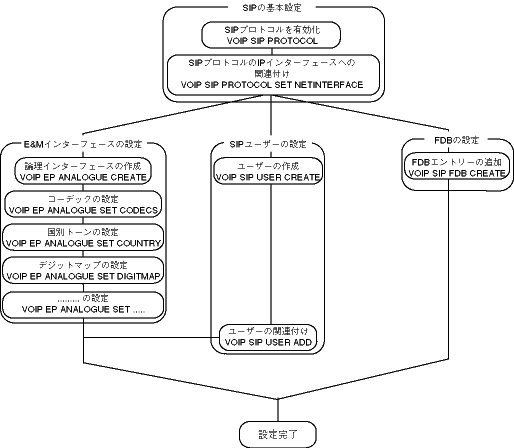

設定手順の概要

SIPの基本設定

1. 最初に、VOIP SIP PROTOCOL ENABLEコマンドで、SIPプロトコルを有効にします。

   --> voip sip protocol enable ↓

2. VOIP SIP PROTOCOL SET NETINTERFACEコマンドで、VoIPが使用するIPインターフェースを設定します。

   --> voip sip protocol set netinterface ip0 ↓

E＆Mインターフェースの設定

1. VOIP EP ANALOGUE CREATEコマンドで、E＆Mインターフェースline1に対する、論理インターフェースenm1を作成し、4線式、タイプVに設定します。

   --> voip ep analogue create enm1 type al-4wires-em-type_V physical-port line1 ↓

2. 論理インターフェースenm1を有効にします。

   --> voip ep analogue enable enm1 ↓

3. 論理インターフェースenm1に対して、詳細な設定を行います。

   --> voip ep analogue set enm1 country japan ↓
   --> voip ep analogue set enm1 vad off ↓
   --> voip ep analogue set enm1 codecs g711u ↓
   --> voip ep analogue set enm1 txgain 2 ↓
   --> voip ep analogue set enm1 rxgain 2 ↓
   --> voip ep analogue set enm1 dialstart sdt wait-time 3000 ↓
   --> voip ep analogue set enm1 dialmode pulse 10pps ↓
   --> voip ep analogue set enm1 digitmap 2xxx ↓
   --> voip ep analogue set enm1 alerting-timeout 600 ↓
   --> voip ep analogue set enm1 jitterdelay 50 ↓

4. 以下同様に、E＆Mインターフェースline2〜4に対して、論理インターフェースenm2〜4を作成、設定します（省略）。


FDBの設定

1. E＆Mインターフェースから72で始まる6桁のダイヤル番号を受信したら、192.168.1.10に転送します。

   --> voip sip fdb create toosaka address 72xxxx contact 192.168.1.10 ↓

SIPユーザーの設定

1. VOIP SIP USER CREATEコマンドでSIPユーザーを作成します。
   IP回線からの、1で始まる任意の長さのダイヤル番号は、usr0とします。

   --> voip sip user create usr0 address 1x. ↓

2. VOIP SIP USER ADDコマンドで、SIPユーザーusr0を、論理インターフェースenm1〜4に関連付けます。enm1〜4はあらかじめ作成しておかなければなりません。

   --> voip sip user add usr0 port enm1 ↓
   --> voip sip user add usr0 port enm2 ↓
   --> voip sip user add usr0 port enm3 ↓
   --> voip sip user add usr0 port enm4 ↓
