AT-TQ4600/4400 AT-SecureEnterpriseSDN Controller対応ファームウェア リリースノート

• 1. 対象製品とファームウェアバージョン
• 2. 本バージョンで追加・拡張された機能
• 3. 本バージョンで修正された項目
• 4. 本バージョンでの制限事項
• 5. マニュアルの補足・誤記訂正
• 6. サポートリミット一覧
• 7. 最新マニュアルについて

1. 対象製品とファームウェアバージョン

本リリースノートは、下記の製品・バージョンを対象としています。各項目がどの製品に該当するかは次のアイコンで示します。

2. 本バージョンで追加・拡張された機能

2.1. 一般

• 2.1.1
  TQ4600 TQ4400
  AT-Vista Manager EX 2.3.1による集中管理

  弊社ユニファイド・ネットワークマネージメント・ソフトウェア「AT-Vista Manager EX 2.3.1」の無線管理プラグイン「AWCプラグイン」から、本製品を集中管理することができるようになりました。
  AWCプラグインから設定可能な機能については、弊社ホームページ掲載「AT-Vista Manager EX Ver.2.3.1 インストールガイド/ユーザーガイド」の「AWCプラグインユーザーガイド」から、「AP別サポート項目一覧」をご覧ください。

  ※本バージョンより、AW＋ワイヤレスマネージャー、AT-Vista Manager 1.1.0による管理はできなくなりましたので、ご注意ください。

3. 本バージョンで修正された項目

本バージョンでは、以下の項目が修正されました。

• 3.1
  TQ4600 TQ4400
  Webブラウザーから本製品を再起動すると、Web ブラウザーのページが「更新中」の表示のままになり、自動で切り替わりませんでしたが、これを修正しました。
• 3.2
  TQ4600 TQ4400
  OpenFlowを有効にした際に、まれに有線側に不正なフレームを送信してしまうことがありましたが、これを修正しました。
• 3.3
  TQ4600 TQ4400
  「OpenFlow設定の変更」画面において、「適用」ボタン押下時に確認ダイアログが表示されませんでしたが、これを修正しました。

4. 本バージョンでの制限事項

本バージョンには、以下の制限事項があります。

4.1. 一般

• 4.1.1
  TQ4600 TQ4400
  同一周波数帯を使用する端末間では、異なる VLAN に所属していても、各端末が同一の SSID に接続している場合は、通信ができてしまう場合があります。
• 4.1.2
  TQ4600 TQ4400
  無線インターフェースに接続している端末と本製品との通信はできません。本製品との通信を行う際には、有線インターフェースを使用してください。
• 4.1.3
  TQ4600 TQ4400
  Webブラウザーから本製品を初期化すると、ページが「更新中」の表示のままになります。初期化処理に影響はありません。

5. マニュアルの補足・誤記訂正

各種ドキュメントの補足事項および誤記訂正です。

5.1. 一般

• 5.1.1
  TQ4600 TQ4400
  サポート・未サポート機能

  ～・～ サポート機能 ～・～

  サポート機能
  大カテゴリー	中カテゴリー	詳細
  無線部	IEEE 802.11 規格	IEEE 802.11、IEEE 802.11a / b / g / n / ac
  	データ通信速度※1	IEEE 802.11a / g ： 54 / 48 / 36 / 24 / 18 / 12 / 9 / 6Mbps 自動切替
  		IEEE 802.11b ： 11 / 5.5 / 2 / 1Mbps 自動切替
  		IEEE 802.11n ： MCS データレート自動切替（Mbps）
  		IEEE 802.11ac ： 最大1,300Mbps （AT-TQ4600）、最大867Mbps （AT-TQ4400）
  	チャンネル数	IEEE 802.11a ： 19 チャンネル（W52 / W53 / W56）
  		IEEE 802.11b ： 13 チャンネル
  		IEEE 802.11g ： 13 チャンネル
  		IEEE 802.11n （2.4GHz） ： 13 チャンネル
  		IEEE 802.11n （5GHz） ： 19 チャンネル
  		IEEE 802.11ac ： 19 チャンネル
  無線部詳細		Auto チャンネル候補
  		定期チャンネル更新
  		使用帯域幅
  		制御用チャンネル
  		ショートガードインターバル
  		ビーコンに国情報を付加
  		プロテクション
  		ビーコン間隔
  		DTIM 間隔
  		パケット分割しきい値
  		RTS しきい値
  		最大ステーション数（接続台数制限）
  		送信出力
  		エアタイムフェアネス機能
  イーサネット設定	インターフェース設定	管理 VLAN ID※2
  	IP 関連	スタティック IP アドレス
  		DHCPクライアント
  		サブネットマスク
  		デフォルトゲートウェイ
  		DNS ネームサーバー
  VAP		SSID 名の変更
  		SSID のブロードキャスト（SSID 隠蔽）
  		セキュリティー設定
  		VLAN ID ※3
  		バンドステアリング
  VAP セキュリティー	認証方式	オープンシステム認証
  		IEEE 802.1X
  		WPA パーソナル
  		WPA2 パーソナル
  		WPA エンタープライズ
  		WPA2 エンタープライズ ※4
  	暗号化	WEP ： 64 / 128 ビット（IEEE 802.11a / b / g 使用時のみ）
  		WPA / WPA2 ： AES※5
  	RADIUS	RADIUS アカウンティング
  		セカンダリーRADIUS サーバー
  	その他	隣接 AP 検出
  		ANY 接続拒否
  		無線クライアント間通信禁止
  オプション		SNMP MIB （v1 / v2c） / SNMP トラップ
  		Eco LED
  		Web GUI による設定（HTTP / HTTPS）
  		NTP クライアント
  その他管理機能		設定のバックアップとリストア
  		ファームウェアの更新
  		ロギング（buffer / permanent / syslog）
  		統計情報表示
  	被管理機能	AT-Vista Manager EXによる管理※6
  		AMF ゲストノード
  有線部	準拠規格	IEEE 802.3 （10BASE-T）
  		IEEE 802.3u （100BASE-TX）
  		IEEE 802.3ab （1000BASE-T）
  		IEEE 802.3x （Flow Control）
  		IEEE 802.3af （Power over Ethernet）
  		IEEE 802.3at （Power over Ethernet+） ※7
  		IEEE 802.1Q （VLAN Tagging）
  		オートネゴシエーション、MDI / MDI-X 自動認識
  その他		Tx Beamforming

  ※ 1　通信速度の自動切替は行われますが、実速度は OpenFlow 処理速度に依存します。
  ※ 2　管理VLAN IDのみの指定で動作します（2～4094を指定するとタグありで動作し、1を指定するとタグなしで動作）。
  　　　タグなしVLANの設定項目は、「有効」または「無効」のどちらが設定されていても上記の動作には影響しません。
  ※ 3　クリティカルモードの「有効：すべて許可」を使用する場合のみ使用します。
  ※ 4　Dynamic VLANは未サポートです。
  ※ 5　AT-Vista Manager EXのAWCプラグインを使用する場合は、WPAは未サポートです（WPA2とAESの組み合わせのみサポート）。
  ※ 6　Version 2.3.1より
  ※ 7　AT-TQ4600 のみです。


  ～・～ 未サポート機能 ～・～
  ※未サポート機能はリファレンスマニュアルに掲載の機能において未サポートまたは初期状態で設定されている値の変更が未サポートのものです。

  未サポート機能
  大カテゴリー	中カテゴリー	小カテゴリー
  無線部詳細		マルチキャスト送信レート
  		レガシーレートセット
  		MCS （データレート）設定
  		ブロードキャスト/ マルチキャスト速度制限
  		- 速度制限
  		- バースト時の速度制限
  イーサネット設定	インターフェース設定	タグなし VLAN
  		タグなし VLAN ID※1
  	Ping 応答	ディレクテッド・ブロードキャスト Ping 応答
  VAP		VLAN ID ※2
  		MAC フィルタリング
  VAPセキュリティー	暗号化	WPA / WPA2：TKIP
  WDS		WDS 各種機能
  クラスター		クラスター各種機能
  オプション		QoS（WMM）
  		LLDP
  その他管理機能		セカンダリーファームウェアの格納※3
  		自動チャンネル管理（クラスター機能）
  	被管理機能	無線LANコントローラー（AWC対応）※4

  ※ 1　管理VLAN IDのみの指定で動作（2～4094を指定するとタグありで動作、1を指定するとタグなしで動作）
  　　　タグなしVLANの設定項目は「有効」もしくは「無効」のどちらが設定されていても上記の動作に影響しない
  ※ 2　クリティカルモードの「有効：すべて許可」を使用する場合は VAP に設定された VLAN ID を使用します。
  ※ 3　搭載可能なファームウェアは1つのみです。
  ※ 4　AT-AR2050V / AT-AR3050S / AT-AR4050S（Version 5.4.7-2.4以降）による集中一括管理

• 5.1.2
  TQ4600 TQ4400
  VAP

  本製品で複数の VAP を設定した場合、本製品の OpenFlow スイッチポート番号（AT-SESC の接続中 OpenFlow スイッチに表示されるポート番号）と VAP の番号の関連付けは固定ではありません。無線 LAN の設定や VAP の設定順によって変動します。
• 5.1.3
  TQ4600 TQ4400

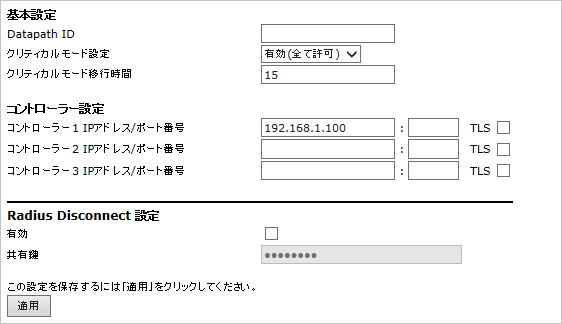

  OpenFlow設定画面

  AT-SESC 側から OpenFlow スイッチを識別するためのDatapath IDの変更は下記画面にて行えます。なお、Datapath ID は AT-SESC が管理する OpenFlow スイッチで一意の値を割り当てる必要があるため、他の OpenFlow スイッチの値と重複しないよう設定してください。

  AT-SESC との接続が失われた際に、VAP で設定した VLAN に従って通信できるようにする設定は、下記画面にて行えます。AT-SESC との接続がタイムアウト時間で設定した秒数を超えるとクリティカルモードで設定した動作に移行します。複数の AT-SESC を設定している場合は、すべての AT-SESC との接続が失われた場合に移行します。

  Radius Disconnect 機能は未サポートです。



  項目名	説明
  Datapath ID	設定なし（空白：初期状態）の場合は、有線インターフェースの MAC アドレスをもとに自動設定されます。自動設定されるデータパス ID はその MAC アドレスの先頭にゼロを補完した16 桁の16進数になります。 値を設定する場合は、16 桁以下の16 進数の値を設定します。すべてが 0（ゼロ）の値は設定できません。16 桁未満の値を指定した場合は先頭に0（ゼロ） を補完しますが、設定画面上は設定した値が表示されます。
  クリティカルモード設定	無効： 従来の OpenFlow の動作モードです。この場合は AT-SESC が存在しないため、新規に本製品に接続されたデバイスは通信できません。既に接続していたデバイスは本製品に設定されているパケット制御フローに従って通信が可能です。 （AT-SESC に設定されているフロー無通信タイムアウトおよび既定フロー有効時間に従ってパケット制御フローが削除された場合には通信不可となります。） 有効：すべて許可： ※ VAP に設定された VLAN ID に従って通信（タグあり）が可能です。 有効：すべて破棄：※ 既に接続していたデバイスおよび新規で接続されたデバイスの通信はすべて破棄されます。 ※有効の動作に移行した際に、その時点で本製品が保持している AT-SESC から設定されたパケット制御フローは削除されます。
  クリティカルモード移行時間	クリティカルモードで設定した動作に移行するまでの時間（秒）を設定します（設定可能範囲：15-1000）。 AT-SESC は OpenFlow スイッチに対して死活監視を10 秒間隔で行っているため、移行までの時間は最大で設定値+ 約10 秒の差が生じます。
  コントローラー IPアドレス/ポート番号	OpenFlowコントローラーのIPアドレスとポート番号を設定します。
  TLS	OpenFlowコントローラーとの通信（コントロールプレーン）にTLS暗号を用いる場合に選択します。 本設定を行う場合は、OpenFlowコントローラー側の暗号化の設定も行ってください。
  有効	Radius Disconnect 機能は未サポートです。
  共有鍵	Radius Disconnect 機能は未サポートです。

6. サポートリミット一覧

7. 最新マニュアルについて
