- イーサネットの設定（内部ネットワーク用インターフェース） - 無線LAN設定

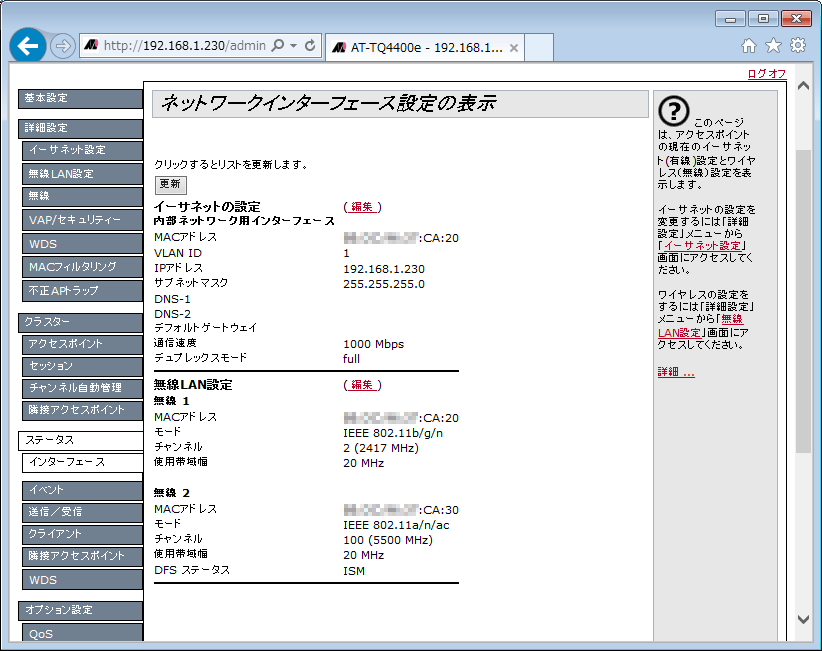

本製品のインターフェースに関する情報を表示します。
「更新」ボタンをクリックすると、最新の情報に更新します。
| イーサネットの設定（内部ネットワーク用インターフェース） |
| MACアドレス | 本製品のLANポートのMACアドレスです。 |
| VLAN ID | 「詳細設定」/「イーサネット設定」画面で設定したVLAN IDです。 |
| IPアドレス | 「IPアドレス」から「デフォルトゲートウェイ」まで、「詳細設定」/「イーサネット設定」画面で設定した情報、またはDHCPサーバーから取得した情報が表示されます。 |
| サブネットマスク | |
| DNS-1 | |
| DNS-2 | |
| デフォルトゲートウェイ | |
| 通信速度 | LANポートの現在の通信速度です。リンクが確立していないときは「-」が表示されます。 |
| デュプレックスモード | LANポートの現在のデュプレックスモード（full、half）です。 |
| 無線LAN設定 |
| MACアドレス | 本製品の無線1または無線2のMACアドレスです。 |
| モード | 現在設定されているモード（通信プロトコル）です。 |
| チャンネル | 現在使用されているチャンネルです。チャンネルが「Auto」に設定されている場合、チャンネルを確認できます。無線のステータスが「オフ」に設定されている場合は「オフ」が表示されます。 |
| 使用帯域幅 | 現在設定されている使用帯域幅です。 |
| DFSステータス | 現在のDFSの状態です。表3を参照してください。 |
| IDLE | DFS対象外チャンネル（W52）で送受信しています。このチャンネルは気象レーダーの影響を受けません。 |
| CAC | Channel Availability Check DFS対象チャンネル（W53、W56）で送受信を開始する前の、気象レーダー検出期間（1分間）です。気象レーダーが検出されなければ、ISMに移ります。 |
| ISM | In-Service Monitoring DFS対象チャンネルで送受信しています。当該チャンネルで気象レーダーが検出されるとチャンネルを変更します。チャンネルの変更先がW52の場合はDFSステータスがIDLEに移り、チャンネルの変更先がW53・W56の場合はDFSステータスがCACに移ります。 |
| OOC | Ouf Of Channels チャンネルが「Auto」に設定されている場合、「Autoチャンネル候補」で選択されている候補のすべてで、気象レーダーと見なされる信号が検出されたため送受信を停止しました。 チャンネルが固定設定されている場合、当該チャンネルで気象レーダーと見なされる信号が検出されたため送受信を停止しました。 30分間の送受信の停止後、CACに移ります。 （注）「詳細設定」/「無線」画面を参照。 |
Note - DFSは、W53・W56に対するレーダーの干渉を自動的に回避する機能です。
