教職員用のネットワークのセキュリティー設定を行います。
- 本製品にログインします。
- メニュー欄から「設定」/「VAP/セキュリティー」を選択し、コンテンツ欄の「無線1」タブ/「VAP0」タブ/「セキュリティー」タブをクリックします。
- モード欄のドロップダウンリストから、「WPAパーソナル」を選択します。
- キーに「Teacher_Senyou_2525」と入力し、「保存＆適用」ボタンをクリックします。
- 「無線2」、「無線3」タブの「VAP0」についても、無線1で設定したモード（WPAパーソナル）を選択し、キー（Teacher_Senyou_2525）を入力します。
- 「保存＆適用」ボタンをクリックします。
生徒用のネットワークのセキュリティー設定を行います。
- メニュー欄から「設定」/「VAP/セキュリティー」を選択し、コンテンツ欄の「無線1」タブ/「VAP1」タブ/「セキュリティー」タブをクリックします。
- モード欄のドロップダウンリストから、「WPAパーソナル」を選択します。
- キーに「Student_Senyou_1129」と入力し、「保存＆適用」ボタンをクリックします。
- 「無線2」、「無線3」タブの「VAP1」についても、無線1で設定したモード（WPAパーソナル）を選択し、キー（Student_Senyou_1129）を入力します。
- 「保存＆適用」ボタンをクリックします。
教職員用のネットワークの設定を行います。
- メニュー欄から「設定」/「VAP/セキュリティー」を選択し、コンテンツ欄の「無線1」タブ/「VAP0」タブ/「バーチャルアクセスポイント」タブをクリックします。
- SSIDに「Teacher」、VLAN IDに「10」と入力します。
- 「無線2」、「無線3」タブについても、無線1で設定したSSID（Teacher）とVLAN ID（10）を入力します。
- 「保存＆適用」ボタンをクリックします。
生徒用のネットワークの設定を行います。
- メニュー欄から「設定」/「VAP/セキュリティー」を選択し、コンテンツ欄の「無線1」/「VAP1」/「バーチャルアクセスポイント」タブをクリックします。
- SSIDに「Student」、VLAN IDに「20」と入力します。
- 「無線2」、「無線3」タブについても、無線1で設定したSSID（Student）とVLAN ID（20）を入力します。
- 「保存＆適用」ボタンをクリックします。
- メニュー欄から「設定」/「システム」/「通信」を選択し、コンテンツ欄のIPアドレスの取得を「スタティックIP」にします。「スタティックIPアドレス」を他の機器と同じにならないように設定します。「サブネットマスク」、「デフォルトゲートウェイ」を正しく入力します。
- メニュー欄から「設定」/「有線LAN」を選択します。コンテンツ欄の管理VLANタグを「有効」にし、管理VLAN ID に「10」と入力します。これにより、教職員用のネットワークから設定画面にアクセスできるようになります。
- 「保存&適用」ボタンをクリックし、設定を保存します。
- 設定画面との接続が切断されます。30秒そのまま待った後、本製品の電源を切ります。
- コンピュータールームのVLAN対応スイッチのタグ付きポートに接続し、実際の設置場所に設置します。
- 生徒用の無線クライアントは生徒用無線LANネットワークに、教職員用の無線クライアントは教職員用無線LANネットワークに接続できるよう設定します。
設定方法については、お使いの無線クライアントの取扱説明書をご覧ください。設定例（アンドロイド端末）：
対象 セキュリティー ネットワークSSID パスワード 教職員用 WPA/WPA2 PSK Teacher Teacher_Senyou_2525 生徒用 WPA/WPA2 PSK Student Student_Senyou_1129
2.4 複数台（セル方式）で無線ネットワークを構築
本製品を複数台使用する場合の設定は、本製品1台を設定する手順と変わりありませんが、無線AP間の移動を可能にするローミングを行えるよう下記の設定が必要となります。
- 各無線APのSSIDとセキュリティー設定を同じにします。
- 無線1、無線2、無線3の何れかに接続可能にするには、無線1、無線2、無線3のバーチャルアクセスポイントのSSIDとセキュリティーを同一にします。
2.5 WDSを使う
WDS（Wireless Distribution System）を使用すると、有線でLAN間を接続できないような場所でも、無線AP間を接続することにより離れた場所での無線LAN環境を構築できます。
WDSの設定の際には以下の点に注意してください。
- WDS接続の対となる2台の無線AP（AT-TQ5403、AT-TQm5403のみ）のそれぞれでWDSの設定を行います。
- WDS接続を行うもの同士は、下記の設定を同一にします。
- 無線
- VAP
- SSID
- VAPのVLAN ID
Note
VAPのVLAN IDを「1」以外に設定した場合、タグ付きフレームのみ転送します。VLAN IDを「1」に設定した場合は、タグなしフレームのみ転送します。 - セキュリティー
- チャンネル
- WDSブリッジ単独でも、イーサネットとWDSブリッジの組み合わせのどちらにおいても、ループを作らない構成にしてください。
ここでは、本館（LAN接続あり）に設置されている無線AP（親機）と別館に設置した無線AP（子機）とを無線1（2.4GHz）を用いて接続し、別館にもインターネット環境を提供する構成の設定手順を説明します。
Note
ここでは、本製品にIPアドレスの設定が行われていることを前提として説明しています。IPアドレスの設定方法は、通信をご覧ください。
- 本館用 無線AP（親機）の設定
-
- 本製品にログインし、メニューから「設定」/「VAP/セキュリティー」をクリックし、コンテンツ欄の「無線1」タブ、「VAP0」タブをクリックします。
- 「バーチャルアクセスポイント」タブをクリックし、「モード」設定欄をクリックします。
- ドロップダウンボックスから「WDS（親機）」を選択します。
- 「SSID」設定欄に「wds_connection」と入力します。
- 「VLAN ID」設定欄に「1」と入力します。
- 「セキュリティー」タブをクリックし、「モード」設定欄をクリックします。
- ドロップダウンボックスから「WPAパーソナル」を選択します。
- 「キー」設定欄に「wds_1173_Wds」と入力します。
- 「保存 & 適用」ボタンをクリックします。
- メニューから「設定」/「無線LAN」をクリックし、コンテンツ欄の「無線1」タブをクリックします。
- 「チャンネル」設定欄をクリックし、ドロップダウンリストから「11」を選択します。
- 「ステータス」設定欄をクリックし、ドロップダウンリストから「有効」を選択します。
- 「保存 & 適用」ボタンをクリックします。
- 別館用 無線AP（子機）の設定
-
- 本製品にログインし、メニューから「設定」/「VAP/セキュリティー」をクリックし、コンテンツ欄の「無線1」タブ、「VAP0」タブをクリックします。
- 「バーチャルアクセスポイント」タブをクリックし、「モード」設定欄をクリックします。
- ドロップダウンボックスから「WDS（子機）」を選択します。
- 「SSID」設定欄に「wds_connection」と入力します。
- 「VLAN ID」設定欄に「1」と入力します。
- 「セキュリティー」タブをクリックし、「モード」設定欄をクリックします。
- ドロップダウンボックスから「WPAパーソナル」を選択します。
- 「キー」設定欄に「wds_1173_Wds」と入力します。
- 「保存 & 適用」ボタンをクリックします。
- メニューから「設定」/「無線LAN」をクリックし、コンテンツ欄の「無線1」タブをクリックします。
- 「チャンネル」設定欄をクリックし、ドロップダウンリストから「11」を選択します。
- 「ステータス」設定欄をクリックし、ドロップダウンリストから「有効」を選択します。
- 「保存 & 適用」ボタンをクリックします。
3拠点以上の接続においても、上記設定と同じように親機の設定を行ってから子機の設定を行ってください。

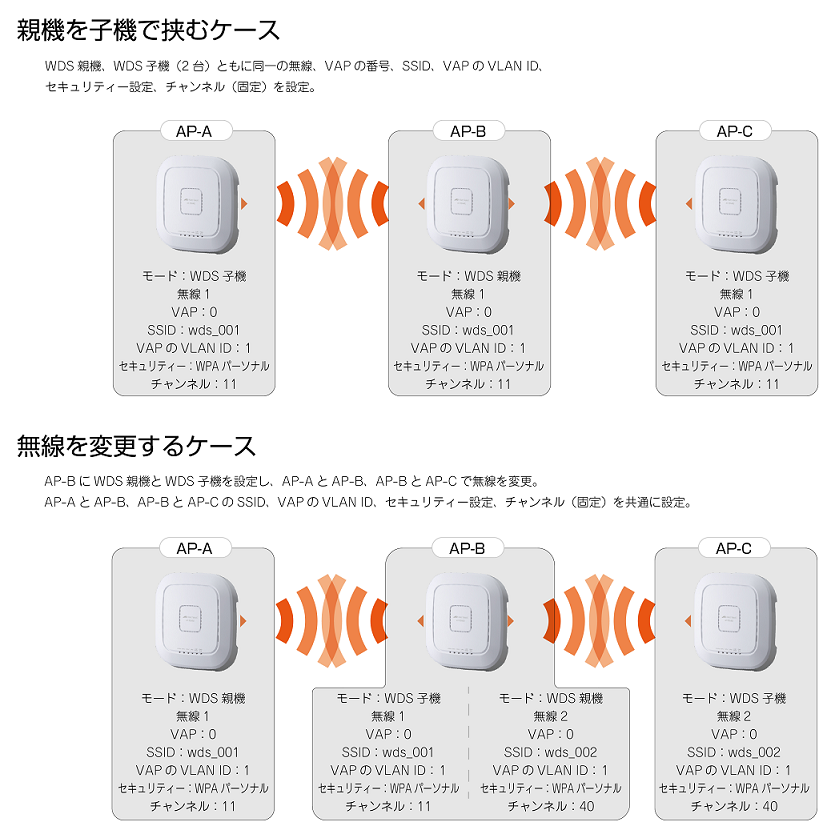

2.5.1 多段接続（2段まで）の設定例
多段接続を行う場合は、親機を子機で挟むように設定する方法と、無線を変更して設定する方法があります。Note
VAPのVLAN IDを「1」以外に設定した場合、タグ付きフレームのみ転送します。VLAN IDを「1」に設定した場合は、タグなしフレームのみ転送します。
3 チャンネルブランケットについて
※ チャンネルブランケット機能は、AT-TQ5403で使用することができます。
AT-TQm5403では、使用できません。
チャンネルブランケットやチャンネルブランケットとセル方式を併用して使用する場合の設定は、
AT-Vista Manager EX（V.2.4.1以降）のAWCプラグインで行います。
本製品の管理画面からは設定が行えませんのでご注意ください。
本製品の管理画面に、チャンネルブランケットに関する下記の設定項目が表示されますが、管理画面からは設定を行わないでください。
設定/VAP/セキュリティー/無線1/VAP0〜7のモード欄の「チャンネルブランケット」
設定/VAP/セキュリティー/無線2/VAP0〜7のモード欄の「チャンネルブランケット」
設定/VAP/セキュリティー/無線1/BSSID欄（モード欄で「チャンネルブランケット」を選択すると表示）
設定/VAP/セキュリティー/無線2/BSSID欄（モード欄で「チャンネルブランケット」を選択すると表示）
3.1 チャンネルブランケット（AWC-CB）概要
AWC-CB（AWC-Channel Blanket）は、特許技術により、複数の無線APを仮想的に単一チャンネルとして提供するブランケット型無線ネットワークと、従来型のセル型無線ネットワークを組み合わせた、ハイブリッド・ワイヤレスシステムです。
従来型のセル型無線ネットワークでは、無線AP1台でカバーできない広いフロアに無線ネットワークを提供する場合、異なるチャンネルで動作する複数台の無線APを用いてフロアを網羅します。
運用する無線APが増加するとチャンネル設計が複雑になるうえ、フロア内の移動には無線AP間のローミングが伴い、パケットロスが生じたり、移動した先に無線APがあるにもかかわらず先に接続した無線APと低品質な電波状況での通信を続けてしまう「スティッキー端末」が発生したりします。
これに対し、ブランケット型ネットワークでは、共通の無線チャンネルでフロア全体を包み込むため、ローミングによるパケットロスやスティッキー端末が発生せず、安定した通信が可能となります。また、煩わしいチャンネル設計は不要です。
一方で、ブランケット配下の無線クライアントは、すべて同じチャンネルで通信を行うため、同時に送信を行える無線APは原則として1台のみとなり、ダウンリンクのスループットは低下します。
セル型とブランケット型の無線ネットワークには以下の違いがあります。
| セル型（従来型） | ブランケット型 | |
|---|---|---|
| ローミング | × 端末に依存 | ◎ ゼロ時間 |
| 設置 | △ 煩雑なチャンネル設計が必要 | ◎ 同一チャンネルを使用するためチャンネル設計不要 |
| スループット | ○ 複数セルを運用しセルあたりの端末数を抑えることで高スループットを実現可能 | × 同一チャンネルを利用するため端末数増加時のスループットは低下 |
AWC-CBでは、セル型とブランケット型の双方の利点を組み合わせ、快適なネットワークを簡便に導入することができます。
例えば、比較的移動が少なく高スループットの通信を行うPCなどの固定端末をセル型ネットワークに、頻繁に移動を行い、かつスループットを重視しない移動端末をブランケット型ネットワークに収容することで、ネットワークをより効率的に運用できます。
また、AWC-CBのNatural Reuseテクノロジーにより、ブランケット型での運用時において、互いに電波干渉しない複数の無線クライアントは、異なる無線APを利用して同時に通信できます。
3.2 必要ライセンス
AWC-CB機能を使用するには、AT-Vista Manager EXの以下のライセンスが必要となります。
- 基本パッケージ（AMFノードマネージメント）（1年、6年、7年）
- 無線LANコントローラーライセンス（10AP）（1年、6年、7年）
- 無線チャンネルブランケットライセンス（10AP）（1年、6年、7年）
無線チャンネルブランケットライセンスは、AWC-CBのチャンネルブランケットに所属する無線APの台数に応じて、必要な口数が変化します。無線チャンネルブランケットライセンス 1口で無線AP 10台まで対応し、ライセンスを追加購入することでチャンネルブランケットに所属可能な無線APの台数を拡張することができます。
例えば、セル型のみで運用する無線APが40台、チャンネルブランケットを構成する無線APが25台の場合、以下のライセンス数が必要です。
| セル型 | チャンネル ブランケット | 合計 | |
|---|---|---|---|
| 無線AP台数 | 40台 | 25台 | 65台 |
| 基本パッケージ（AMFノードマネージメント） | 1口 | 1口 | |
| 無線LANコントローラーライセンス（10AP） | 4口（最大40AP） | 3口（最大30AP） | 7口 |
| 無線チャンネルブランケットライセンス（10AP） | − | 3口（最大30AP） | 3口 |
613-002599 Rev.C
