5.4.1 バーチャルアクセスポイント

バーチャルアクセスポイント（VAP）は、本製品上に仮想的なアクセスポイントを作り出す機能です。VAPとVLANを組み合わせることにより、1台の本製品をあたかも複数の無線APが存在するかのように動作させることができます。VAPは、無線1、無線2、無線3ごとに8個まで作成することができます。

Note
VAPの数は、無線1、無線2、無線3ごとに5個以内にすることをおすすめいたします。

Note
VAPの有効、無効について：
VAP0は、無線インターフェースを有効にすると共に有効になります。ステータス欄は「有効」のみ表示され無効は選択できません。
VAP1〜7を使用する場合は、ステータス欄で「有効」を選択します。デフォルトは「無効」です。

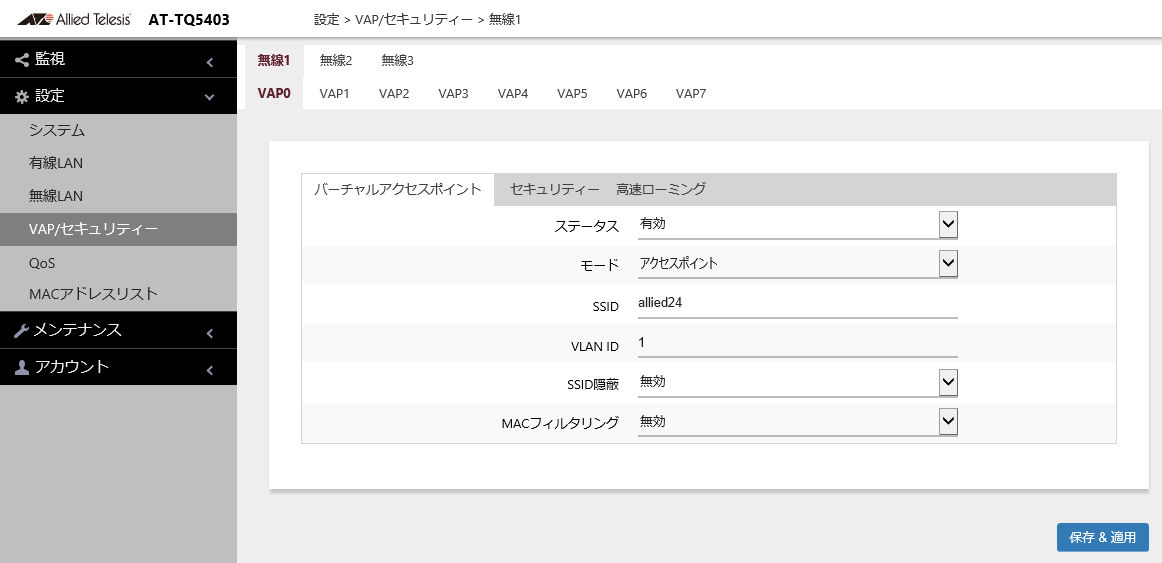

項目名	説明
無線1、無線2、無線3 タブ	設定を行う無線（周波数帯）を選択します。 「無線1」は、2.4GHz帯の無線電波の設定を行います。 「無線2」は、5GHz帯 W52/W53の無線電波の設定を行います。 「無線3」は、5GHz帯 W56の無線電波の設定を行います。
VAP 0〜7 タブ	VAPの番号 0〜7 が表示されています。設定を行うVAPを選択します。
ステータス	該当のVAPを有効にするか否かの設定を行います。VAP0のデフォルトは「有効」、VAP1〜7のデフォルトは「無効」です。VAP0は常に有効で無効にできません。
モード	VAP0は、アクセスポイント、WDSの親機・子機の選択を行えます。VAP1〜7はアクセスポイントのみで変更できません。デフォルトは「アクセスポイント」です。 Note ※AT-TQ5403のみ対象 ドロップダウンリストに「チャンネルブランケット」の選択肢も表示されますが、管理画面上からの設定はできません。 チャンネルブランケットの設定は、AT-Vista Manager EX（V.2.4.1以降）のAWCプラグインからのみ行えます。 WDS（Wireless Distribution System）を使用する場合は、「WDS親機」または「WDS子機」を選択し、WDS親機とWDS子機の無線、VAP、SSID、VAPのVLAN ID、セキュリティー、チャンネルを同じ設定にしてください。 Note WDSはAT-TQ5403とAT-TQm5403のみ接続可能です。 WDS親機1台に対してWDS子機は4台まで接続できますが、多段接続（数珠繋ぎ）は2段までとなります。
SSID	該当のVAPが使用するSSID（ネットワーク名）を入力します。このSSIDは指定したVLAN IDに対応付けられます。 1〜32文字の半角英数記号で入力します。 各インターフェース、VAPのデフォルトSSID： インターフェース VAP番号 SSID 無線1 0 allied24 1〜7 Virtual Access Point 1〜7 無線2 0 allied5-1 1〜7 Virtual Access Point 1〜7 無線3 0 allied5-2 1〜7 Virtual Access Point 1〜7
VLAN ID	該当のVAPが使用するVLAN IDを1〜4094の数字で入力します。
SSID隠蔽	該当のVAPでSSID（ネットワーク名）をブロードキャストするかを選択します。 「無効」にすると、ビーコン信号にSSIDを含みます。任意の無線クライアントの接続設定において、接続の候補として本製品のSSIDが自動的に表示されます。また、無線クライアントのANY接続を許可します。 「有効」にすると、ビーコン信号にSSIDを含みません。無線クライアントの接続設定で、本製品のSSIDは表示されません。無線クライアントを本製品に接続するためには、無線クライアントに本製品と同じSSIDを手入力しなければなりません。 デフォルトは「無効」です。
MACフィルタリング モード欄で「アクセスポイント」選択時のみ表示	該当のVAPに対してMACアドレスリストを使用したMACフィルタリングを適用する場合は「有効」、しない場合は「無効」を選択します。外部RADIUSサーバーを使用したMACフィルタリングを行う場合は、「外部RADIUS」を選択します。デフォルトは「無効」です。 Note 「外部RADIUS」を設定した場合、バンドステアリング機能の使用はできません。 MACアドレスリストを使用したMACフィルタリングの設定、無線クライアントの登録、確認は、「設定」/「MACアドレスリスト」画面で行えます。 「外部RADIUS」を選択すると、以下の項目が表示されます。 項目名 説明 RADIUS IP プライマリーとして使用するRADIUSサーバーのIPアドレスを指定します。デフォルトは「192.168.1.1」です。 RADIUSキー プライマリーRADIUSサーバーに接続するためのパスワードを入力します。デフォルトは空欄です。 セカンダリーRADIUS IP セカンダリーとして使用するRADIUSサーバーのIPアドレスを入力します。セカンダリーRADIUSサーバーを使用しない場合は空欄にします。デフォルトは空欄です。 セカンダリーRADIUSキー セカンダリーRADIUSサーバーに接続するためのパスワードを入力します。デフォルトは空欄です。 RADIUSポート プライマリー、セカンダリーそれぞれの外部RADIUSサーバーのポート番号を 0〜65535の範囲で指定します。デフォルトは「1812」です。 User-Name Format 区切り文字 MACベース認証のRADIUS属性の区切り文字を「ハイフン」、「コロン」、「無し」の中から選択します。デフォルトは「ハイフン」です。 （例）ハイフン：ab-cd-ef-01-23-45、コロン：ab:cd:ef:01:23:45、無し：abcdef123456 User-Name Format 大文字/小文字 MACベース認証のRADIUS属性を「大文字」にするか「小文字」にするかを選択します。デフォルトは「小文字」です。 User-Password Format 形式 MACベース認証のRADIUS User-Password属性を「固定値」にするか、「ユーザー名」と同一の文字列にするかを選択します。デフォルトは「ユーザー名」です。 User-Password Format パスワード User-Password Format 形式欄で「固定値」選択時のみ表示。MACベース認証のUser-Password Formatの固定パスワードを64文字までの半角英数記号で入力します。デフォルトは空欄です。 表示切り替えアイコン クリックするとキーが文字列表示に切り替わります。再度クリックすると「●」表示に戻ります。
BSSID モード欄で「チャンネルブランケット」選択時のみ表示	※AT-TQ5403のみ対象 該当VAPで構築されるチャンネルブランケットで使われるBSSIDとなります。 設定変更を行わないでください。
