6.4.1 バーチャルアクセスポイント

バーチャルアクセスポイント（VAP）は、本製品上に仮想的なアクセスポイントを作り出す機能です。VAPとVLANを組み合わせることにより、1台の本製品をあたかも複数の無線APが存在するかのように動作させることができます。VAPは、無線1、無線2、無線3ごとに8個まで作成することができます。

Note
VAPの数は、無線1、無線2、無線3ごとに5個以内にすることをおすすめいたします。

Note
VAPの有効、無効について：
VAP0は、無線インターフェースを有効にすると共に有効になります。
VAP1〜7を使用する場合は、ステータス欄で「有効」を選択します。デフォルトは「無効」です。

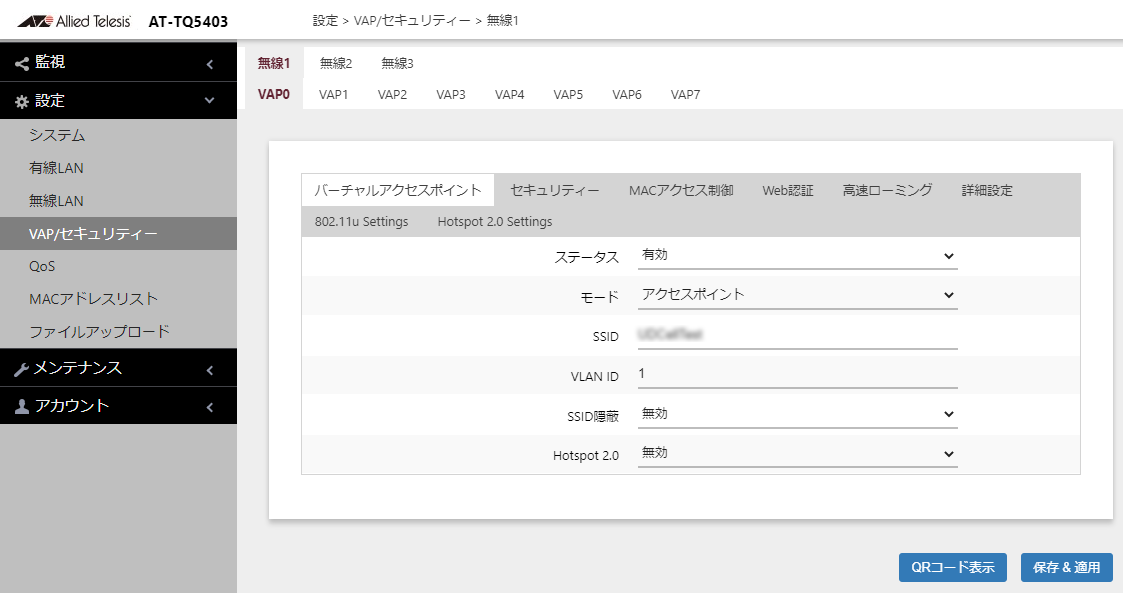

項目名	説明
無線1、無線2、無線3 タブ	設定を行う無線（周波数帯）を選択します。 「無線1」は、2.4GHz帯の無線電波の設定を行います。 「無線2」は、5GHz帯 W52/W53の無線電波の設定を行います。 「無線3」は、5GHz帯 W56の無線電波の設定を行います。
VAP 0〜7 タブ	VAPの番号 0〜7 が表示されています。設定を行うVAPを選択します。
ステータス	該当のVAPを有効にするか否かの設定を行います。VAP0のデフォルトは「有効」、VAP1〜7のデフォルトは「無効」です。VAP0は常に有効で無効にできません。 Note VAP0のモードで、「WDS親機」または「WDS子機」を設定した場合、VAP1〜7のステータスを「有効」にすることはできません。
モード	VAP0は、アクセスポイント、WDSの親機・子機の選択を行えます。VAP1〜7はアクセスポイントのみで変更できません。デフォルトは「アクセスポイント」です。 Note ドロップダウンリストに「チャンネルブランケット」の選択肢も表示されますが、管理画面上からの設定はできません。 チャンネルブランケットの設定は、無線LANコントローラー機能を持つ弊社製品からのみ設定が行えます。 なお、無線LANコントローラー機能対応製品や対応バージョンにつきましては弊社ホームページをご覧ください。 Note ドロップダウンリストに「AWC-SC Node」や「SC-Initial」の選択肢も表示されますが、管理画面上からの設定はできません。 スマートコネクトの設定は、無線LANコントローラー機能を持つ弊社製品からのみ設定が行えます。 なお、無線LANコントローラー機能対応製品や対応バージョンにつきましては弊社ホームページをご覧ください。 WDS（Wireless Distribution System）を使用する場合は、「WDS親機」または「WDS子機」を選択し、WDS親機とWDS子機の無線、VAP、SSID、VAPのVLAN ID、セキュリティー、チャンネルを同じ設定にしてください。 Note WDSでは1つのVLAN IDのみ透過できます。 Note WDSはAT-TQ5000番台同士で接続可能です。AT-TQ5000番台とAT-TQ1000番台の接続はできません。 WDS親機1台に対してWDS子機は4台まで接続できますが、多段接続（数珠繋ぎ）は2段までとなります。 Note ・ WDSとダイナミックVLANの併用は未サポートです。 ・ WDSを有効にしている無線AP上では無線クライアント接続用VAPにおいて、ダイナミックVLANを有効にしていても、ダイナミックVLANを使用することはできません。
SSID	該当のVAPが使用するSSID（ネットワーク名）を入力します。1〜32文字の半角英数記号で入力します。 各インターフェース、VAPのデフォルトSSID インターフェース VAP番号 SSID 無線1 0 allied24 1〜7 Virtual Access Point 1〜7 無線2 0 allied5-1 1〜7 Virtual Access Point 1〜7 無線3 0 allied5-2 1〜7 Virtual Access Point 1〜7
VLAN ID	該当のVAPが使用するVLAN IDを1〜4094の数字で入力します。 VLAN ID 1を設定した場合の動作については、「設定」/「有線LAN」/「VLAN設定」も合わせてご覧ください。
SSID隠蔽	該当のVAPでSSID（ネットワーク名）をブロードキャストするかを選択します。 「無効」にすると、ビーコン信号にSSIDを含みます。任意の無線クライアントの接続設定において、接続の候補として本製品のSSIDが自動的に表示されます。また、無線クライアントのANY接続を許可します。 「有効」にすると、ビーコン信号にSSIDを含みません。無線クライアントの接続設定で、本製品のSSIDは表示されません。無線クライアントを本製品に接続するためには、無線クライアントに本製品と同じSSIDを手入力しなければなりません。 デフォルトは「無効」です。
Hotspot2.0	Passpoint機能を使用する場合は「有効」、しない場合は「無効」を選択します。 Passpoint機能はWi-Fiアライアンスにより策定された、シームレスなネットワークを実現するための機能です。Passpointを実装している無線クライアントを使用することにより、Passpoint対応のネットワーク内では、ネットワークごとにサインアップを行うといった煩雑な作業をしなくても自動でサインアップやローミングを行います。また、Passpoint対応エリアに入ると自動でネットワークに接続します。
BSSID モード欄で「チャンネルブランケット」選択時のみ表示	AT-TQ5403・AT-TQ5403eのみ対象 該当VAPで構築されるチャンネルブランケットで使われるBSSIDとなります。 設定変更を行わないでください。
