AT-TQ6602: リファレンスマニュアル

5.3.2 無線2

無線2では、5GHz帯（W52、W53、W56）の有効/無効、各種パラメーターの設定が行えます。

Note
W52とW53のチャンネルは、電波法令により日本での屋外使用が禁止されています。

Note
現在使用しているチャンネルがW53、W56のときに、気象レーダーと見なされる波形が検出されると、アクセスポイントはレーダーとの干渉を避けるために、現在のチャンネルの使用をやめて、「チャンネル候補」に設定されている他のチャンネルへの変更を試みます。「チャンネル」が「自動」でW53、W56が自動選択されている場合でも、W53、W56のチャンネルに固定設定されている場合でも同様です。
その際、W53、W56が再選択されると、そのチャンネルを使い始める前に1分間ほど傍受してレーダーが検出されないことを確認します。レーダーが検出されたチャンネルは、レーダーが検出されてから30分間は使用できません。

Note
気象レーダーの検出状態は、「監視」/「ステータス」/「無線2」の「DFS」で確認できます。

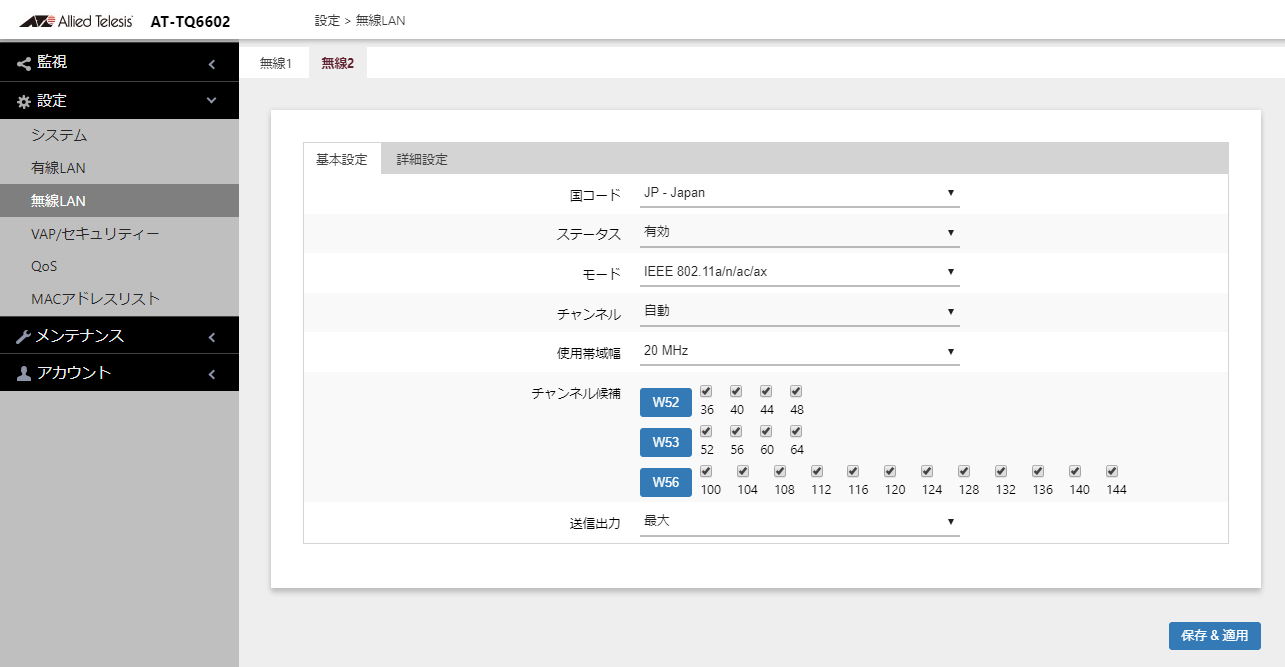

基本設定

設定/無線LAN/1402_無線2

項目名説明

国コード国コードの変更はできません。

ステータス無線電波を送受信する場合は「有効」、しない場合は「無効」を選択します。デフォルトは「無効」です。

モード
サポートする通信プロトコル（IEEE 802.11a、IEEE 802.11a/n/ac/ax）を選択します。
IEEE 802.11の後の「/」で区切られた文字は、サポートするモードの組み合わせです。例えば、IEEE 802.11a/n/ac/ax は a、n、ac、ax の無線クライアントの接続をサポートします。デフォルトは「IEEE 802.11a/n/ac/ax」です。

Note
IEEE 802.11n、IEEE 802.11ac、IEEE 802.11axを使用する場合、「設定」/「QoS」画面の「Wi-Fiマルチメディア（WMM）」が「有効」（デフォルト）である必要があります。

チャンネル使用するチャンネル（自動、36、40、44、48、52、56、60、64、100、104、108、112、116、120、124、128、132、136、140、144）を選択します。「自動」を選択すると、本製品は空きチャンネルを走査し、自動的に干渉の少ないチャンネルを選択します。チャンネルが自動選択されるのは本製品の起動時、および無線設定が再適用されたときになります（再適用される設定は6 設定のNoteをご覧ください）。
運用中のチャンネルは、「監視」/「ステータス」の「無線2」画面で確認できます。
デフォルトは「自動」です。

使用帯域幅 20MHz、40MHz、80MHzから選択します。デフォルトは「20MHz」です。
Note
「80＋80MHz」は未サポートです。

Second Channel 使用帯域幅で「80＋80MHz」を選択すると表示されますが未サポートです。

チャンネル候補未サポートです。設定変更は行わないでください。デフォルトはすべてにチェックが入っています。

送信出力電波出力の強度を「最大」、「強」、「中」、「弱」、「最小」から選択します。デフォルトは「最大」です。

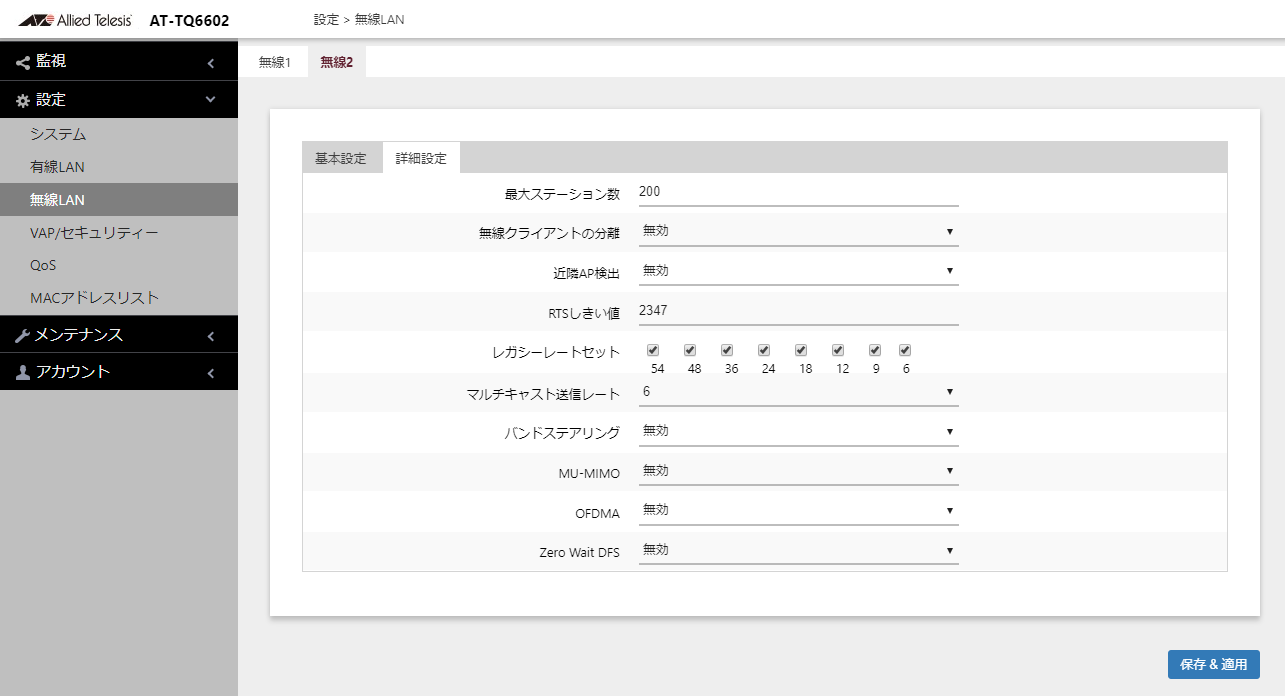

詳細設定

項目名	説明
国コード	国コードの変更はできません。
ステータス	無線電波を送受信する場合は「有効」、しない場合は「無効」を選択します。デフォルトは「無効」です。
モード	サポートする通信プロトコル（IEEE 802.11a、IEEE 802.11a/n/ac/ax）を選択します。 IEEE 802.11の後の「/」で区切られた文字は、サポートするモードの組み合わせです。例えば、IEEE 802.11a/n/ac/ax は a、n、ac、ax の無線クライアントの接続をサポートします。デフォルトは「IEEE 802.11a/n/ac/ax」です。 *Note* IEEE 802.11n、IEEE 802.11ac、IEEE 802.11axを使用する場合、「設定」/「QoS」画面の「Wi-Fiマルチメディア（WMM）」が「有効」（デフォルト）である必要があります。
チャンネル	使用するチャンネル（自動、36、40、44、48、52、56、60、64、100、104、108、112、116、120、124、128、132、136、140、144）を選択します。「自動」を選択すると、本製品は空きチャンネルを走査し、自動的に干渉の少ないチャンネルを選択します。チャンネルが自動選択されるのは本製品の起動時、および無線設定が再適用されたときになります（再適用される設定は6 設定のNoteをご覧ください）。運用中のチャンネルは、「監視」/「ステータス」の「無線2」画面で確認できます。デフォルトは「自動」です。
使用帯域幅	20MHz、40MHz、80MHzから選択します。デフォルトは「20MHz」です。 *Note* 「80＋80MHz」は未サポートです。
Second Channel	使用帯域幅で「80＋80MHz」を選択すると表示されますが未サポートです。
チャンネル候補	未サポートです。設定変更は行わないでください。デフォルトはすべてにチェックが入っています。
送信出力	電波出力の強度を「最大」、「強」、「中」、「弱」、「最小」から選択します。デフォルトは「最大」です。

設定/無線LAN/1402_無線2

項目名説明

最大ステーション数
無線2で接続可能な無線クライアント数を0～200の数値で設定します。
「0」に設定した場合、無線クライアントはその周波数帯で接続されません。デフォルトは「200」です。

無線クライアントの分離同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可する場合は「無効」、しない場合は「有効」を選択します。デフォルトは「無効」です。
「有効」にしても、有線ネットワークや、他のバーチャルアクセスポイントに接続している無線クライアントとは通信が可能です（ご使用になるVLANスイッチなどにより、それらが通信ができるように設定されている必要があります）。
Note
「無線1」、「無線2」の「無線クライアントの分離」のすべて、または何れかが「有効」でも、同一のVAPにおける「無線1」、「無線2」間の通信は可能です。また、この機能はWDSには適用されません。

Note
「無線クライアントの分離」を「有効」にすると、例えば公共の無線APとして運用する際、同時に接続しているユーザー間のセキュリティーを確保することができます。

近隣AP検出未サポートです。設定変更は行わないでください。デフォルトは「無効」です。

RTSしきい値未サポートです。設定変更は行わないでください。デフォルトは「2347」です。

レガシーレートセット通信プロトコルがIEEE 802.11aの場合のレート（通信速度）を設定します。デフォルトでは 54、48、36、24、18、12、9、6 が選択されています。

マルチキャスト送信レート本製品のマルチキャスト・ブロードキャスト送信レート（6、9、12、18、24、36、48、54）を選択します。デフォルトは「6」です。

バンドステアリングバンドステアリング機能を「有効」にすると、2.4GHz・5GHz帯の両方をサポートしている無線クライアントに対し、5GHz帯への接続を促すようになり2.4GHz帯の混雑を軽減します。デフォルトは「無効」です。
Note
・バンドステアリング機能を使用する場合は、必ず無線1を「有効」に設定してください。無線2のみを有効にしても使用できません。
・無線1が無効の場合は本機能は動作しません。
・バンドステアリング機能は、無線1、無線2で共有の設定となります。
・バンドステアリングを行う無線間のVAPインターフェースの設定は、すべて同じ設定にする必要があります。異なる場合は正しく動作しません。
・MACフィルタリングの「外部RADIUS」とバンドステアリング機能の併用はできません。

MU-MIMO MU-MIMOを使用する場合は「有効」、しない場合は「無効」を選択します。MU-MIMOは複数の無線クライアントの同時通信（上下方向）が可能になるため通信速度が向上します。デフォルトは「無効」です。

OFDMA 未サポートです。設定変更は行わないでください。デフォルトは「無効」です。

Zero Wait DFS 未サポートです。設定変更は行わないでください。デフォルトは「無効」です。

項目名	説明
最大ステーション数	無線2で接続可能な無線クライアント数を0～200の数値で設定します。「0」に設定した場合、無線クライアントはその周波数帯で接続されません。デフォルトは「200」です。
無線クライアントの分離	同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可する場合は「無効」、しない場合は「有効」を選択します。デフォルトは「無効」です。「有効」にしても、有線ネットワークや、他のバーチャルアクセスポイントに接続している無線クライアントとは通信が可能です（ご使用になるVLANスイッチなどにより、それらが通信ができるように設定されている必要があります）。 *Note* 「無線1」、「無線2」の「無線クライアントの分離」のすべて、または何れかが「有効」でも、同一のVAPにおける「無線1」、「無線2」間の通信は可能です。また、この機能はWDSには適用されません。 *Note* 「無線クライアントの分離」を「有効」にすると、例えば公共の無線APとして運用する際、同時に接続しているユーザー間のセキュリティーを確保することができます。
近隣AP検出	未サポートです。設定変更は行わないでください。デフォルトは「無効」です。
RTSしきい値	未サポートです。設定変更は行わないでください。デフォルトは「2347」です。
レガシーレートセット	通信プロトコルがIEEE 802.11aの場合のレート（通信速度）を設定します。デフォルトでは 54、48、36、24、18、12、9、6 が選択されています。
マルチキャスト送信レート	本製品のマルチキャスト・ブロードキャスト送信レート（6、9、12、18、24、36、48、54）を選択します。デフォルトは「6」です。
バンドステアリング	バンドステアリング機能を「有効」にすると、2.4GHz・5GHz帯の両方をサポートしている無線クライアントに対し、5GHz帯への接続を促すようになり2.4GHz帯の混雑を軽減します。デフォルトは「無効」です。 *Note* ・バンドステアリング機能を使用する場合は、必ず無線1を「有効」に設定してください。無線2のみを有効にしても使用できません。・無線1が無効の場合は本機能は動作しません。・バンドステアリング機能は、無線1、無線2で共有の設定となります。・バンドステアリングを行う無線間のVAPインターフェースの設定は、すべて同じ設定にする必要があります。異なる場合は正しく動作しません。・MACフィルタリングの「外部RADIUS」とバンドステアリング機能の併用はできません。
MU-MIMO	MU-MIMOを使用する場合は「有効」、しない場合は「無効」を選択します。MU-MIMOは複数の無線クライアントの同時通信（上下方向）が可能になるため通信速度が向上します。デフォルトは「無効」です。
OFDMA	未サポートです。設定変更は行わないでください。デフォルトは「無効」です。
Zero Wait DFS	未サポートです。設定変更は行わないでください。デフォルトは「無効」です。
