リファレンス編 / Overview / Realtime

  - CPU Loading (%)
  - Realtime Traffic (KB/s)
  - Realtime Connections (Pkts)

（AT-MWS2533APのみ）

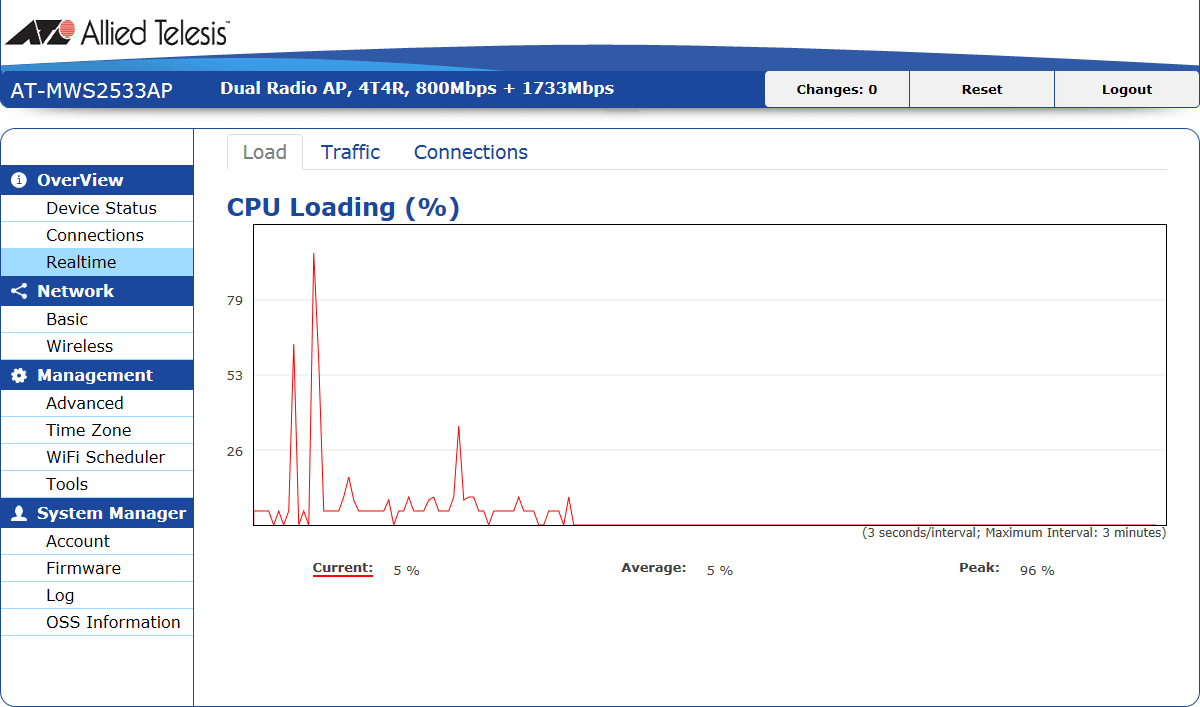

本製品のCPU負荷、トラフィック、接続状況をリアルタイム表示します。

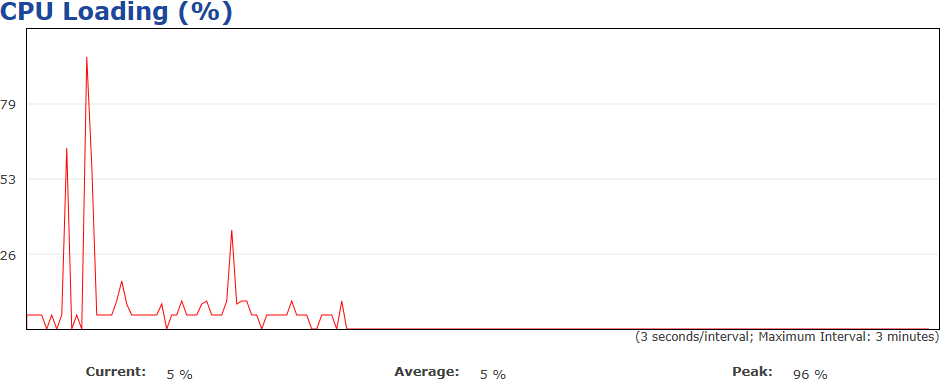

CPU Loading (%)

CPU負荷（単位：%）の状態をグラフ表示します。

CPU負荷は3秒間隔で計測されます。

表 1：表示データ
項目名
説明
Current CPU負荷を赤色の折れ線で示します。
Average 表示区間内の平均CPU負荷を表示します。
Peak 表示区間内の最大CPU負荷を表示します。

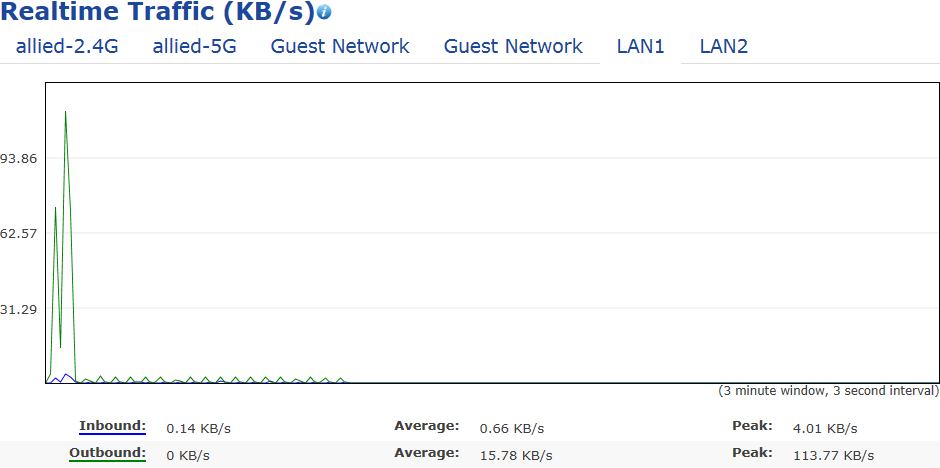

Realtime Traffic (KB/s)

2.4GHz・5GHzの無線帯域、LAN1ポート、LAN2ポートのそれぞれの送信・受信トラフィック量（単位：キロバイト毎秒）をグラフ表示します。

画面上部に、2.4GHz・5GHz無線のSSID、LAN1、LAN2ポートのタブが表示されます。VAPやゲストネットワークが有効に設定されている場合は、それぞれのVAPやゲストネットワークのSSIDも、1つのタブとして表示されます。タブをクリックすると、該当の送信・受信トラフィック量がリアルタイム表示されます。
トラフィック量は3秒間隔で計測されます。

表 2：表示データ
項目名
説明
Inbound 本製品への受信トラフィックを青色の折れ線で示します。
OutBound 本製品からの送信トラフィックを緑色の折れ線で示します。
Average 表示区間内の平均トラフィック量を表示します。
Peak 表示区間内の最大トラフィック量を表示します。

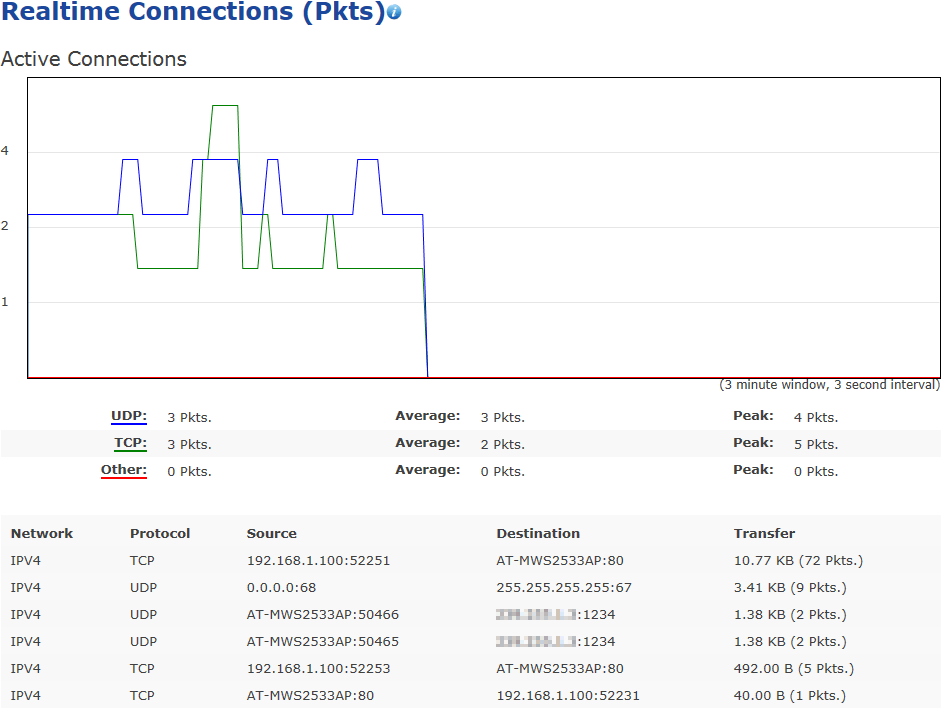

Realtime Connections (Pkts)

本製品と、または、本製品を介して送受信されたパケットの数をグラフ表示します。

パケット数は3秒間隔で計測されます。

表 3：表示データ
項目名
説明
UDP 本製品と、または、本製品を介して送受信されたUDPパケット数を青色の折れ線で示します。
TCP 本製品と、または、本製品を介して送受信されたTCPパケット数を緑色の折れ線で示します。
Others 本製品と、または、本製品を介して送受信されたUDP/TCP以外のプロトコルのパケット数を赤色の折れ線で示します。
Average 表示区間内の平均パケット数を表示します。
Peak 表示区間内の最大パケット数を表示します。

また、グラフの下部には、パケットのプロトコル種別や送信元、送信先を含む詳細を表示します。

表 4：コネクションの詳細
項目名
説明
Network ネットワークの種別を「IPV4」または「IPV6」で表示します。
Protocol プロトコル種別を「UDP」、「TCP」、または「Others」（UDP/TCP以外のプロトコル）で表示します。
Source パケットの送信元のIPアドレスと送信元TCP/UDPポート番号を表示します。本製品自身が送信するパケットについては、本製品のIPアドレスの代わりに「AT-MWS2533AP」と表示します。
Destination パケットの送信先のIPアドレスと送信先TCP/UDPポート番号を表示します。本製品自身が受信するパケットについては、本製品のIPアドレスの代わりに「AT-MWS2533AP」と表示します。
Transfer 送受信されたトラフィックのサイズ（単位：キロバイト）とパケット数を表示します。
