[index] AT-MWS-APシリーズ リファレンスマニュアル 2.2.1

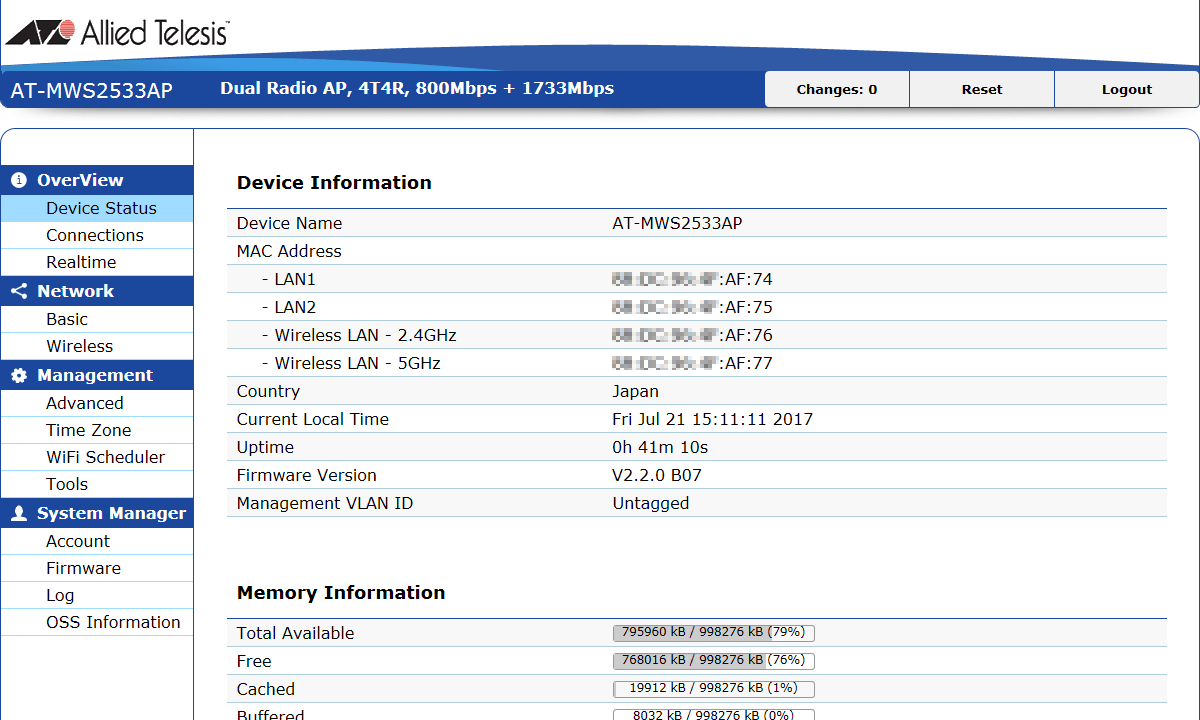

この画面では、APに設定されているシステム名やIPアドレス、SSIDの情報を参照できます（変更はできません）。

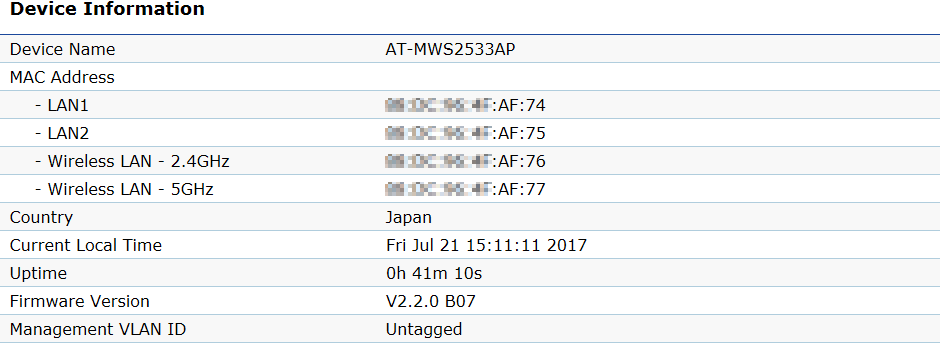

| Device Name | 本製品に設定されたデバイス名を表示します。 |
| MAC Address | LANポート、2.4GHz無線LAN、5GHz無線LANの各インターフェースのMACアドレスを表示します。 |
| Country | 本製品を使用する国名です。「Japan」を表示します。 |
| Current Local Time | 現在時刻を表示します。 |
| Uptime | （AT-MWS2533APのみ）本製品の稼働時間（前回再起動してからの経過時間）を表示します。 |
| Firmware Version | ファームウェアバージョンを表示します。 |
| Management VLAN ID | 管理用VLAN IDを表示します。管理用VLAN IDが設定されていない場合は「Untagged」を表示します。 |

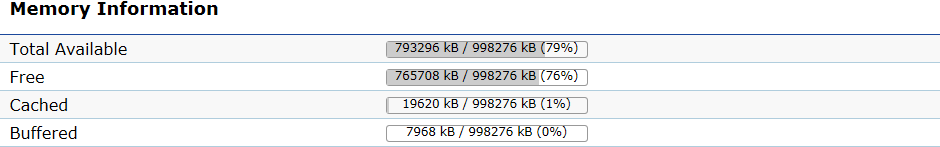

| Total Available | RAMの総容量を表示します。 |
| Free | メモリーの空き容量を表示します。 |
| Cached | キャッシュに使用されているメモリーの容量を表示します。 |
| Buffered | バッファーに使用されているメモリーの容量を表示します。 |

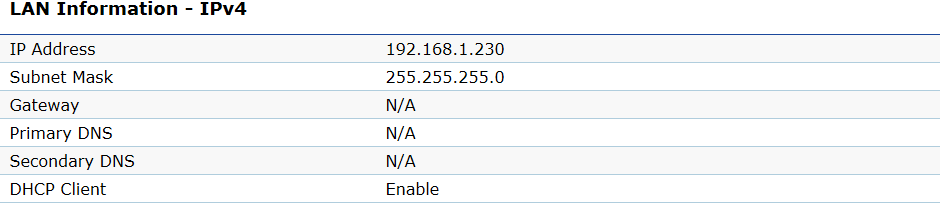

| IP Address | 本製品のIPv4アドレスを表示します。 |
| Subnet Mask | 本製品のサブネットマスクを表示します。 |
| Gateway | 本製品のデフォルトゲートウェイを表示します。 |
| Primary/Secondary DNS | 本製品のプライマリーDNSサーバー、セカンダリーDNSサーバーのIPv4アドレスを表示します。 |
| DHCP Client | DHCPクライアントの有効（Enable）または無効（Disable）を表示します。 |
NoteAT-Vista Manager EXの管理下に登録する場合は未サポートとなります。

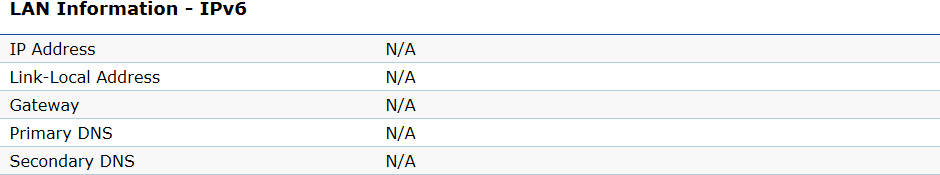

| IP Address | 本製品のIPv6アドレスを表示します。 |
| Link-Local Address | 本製品のリンクローカルIPv6アドレスを表示します。 |
| Gateway | 本製品のIPv6デフォルトゲートウェイを表示します。 |
| Primary/Secondary DNS | 本製品のプライマリーDNSサーバー、セカンダリーDNSサーバーのIPv6アドレスを表示します。 |

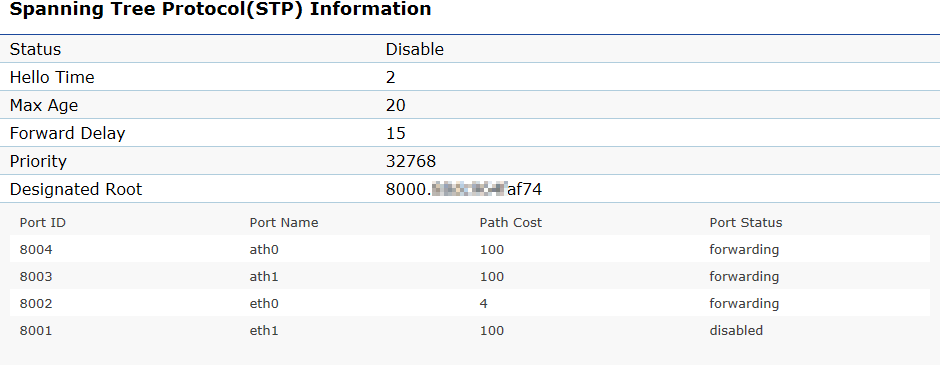

| Status | スパニングツリープロトコルの有効（Enable）または無効（Disable）を表示します。 |
| Hello Time | ハロータイムを表示します。 ハロータイムは、ルートブリッジがBPDUを送信する間隔（秒）を指します。 |
| Max Age | 最大エージタイムを表示します。 最大エージタイムは、ルートブリッジからBPDUが届かなくなったことを認識するまでの時間（秒）です。この時間内にBPDUを受信できなかった場合、各ブリッジはスパニングツリーの再構成を開始します。 |
| Forward Delay | ルートブリッジのフォワードディレイタイムを表示します。 フォワードディレイタイムは、ルートブリッジのポートがフォワーディング状態に遷移するまでの時間を調節する値です。 STPにおいては、ルートブリッジ内のポートがリスニングからラーニング、ラーニングからフォワーディング状態に遷移するまでの時間（秒）を示します。 |
| Priority | 本製品のブリッジプライオリティーを表示します。 |
| Designated Root | 本製品のブリッジIDを表示します。 ブリッジIDはブリッジプライオリティーとMACアドレスで構成されます。 |
| Port ID | 本製品内部で使用されるポートIDを表示します。 |
| Port Name | 本製品内部で使用されるインターフェース名を表示します。 ath0/1は2.4GHz/5GHz無線インターフェースを、eth0/1はLAN1/2ポートを指します。 |
| Path Cost | インターフェースのパスコストを表示します。 |
| Port Status | 現在のポートのフォワーディング状態（forwarding、blockingなど）を表示します。 |

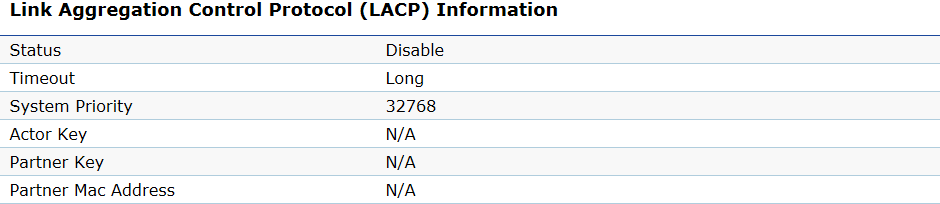

| Status | LACPの有効（Enable）または無効（Disable）を表示します。 |
| Timeout | LACPタイムアウトを表示します。 Long：LACPパケットの送信間隔は30秒、無効とみなすまでの時間は90秒に設定されています。 Short：LACPパケットの送信間隔は1秒、無効とみなすまでの時間は3秒に設定されています。 |
| System Priority | LACPのシステムプライオリティーを表示します。 |
| Actor Key | 本製品のアグリゲーションキーを表示します。 |
| Partner Key | 接続機器のアグリゲーションキーを表示します。 |
| Partner Mac Address | 接続機器のMACアドレスを表示します。 |

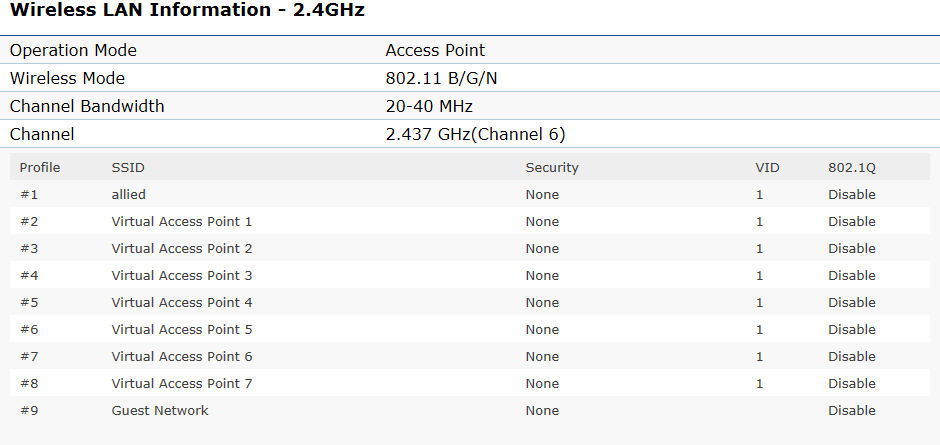

| Operation Mode | 本製品の動作モードを表示します。 |
| Wireless Mode | 通信モードを表示します。 |
| Channel Bandwidth | チャンネル帯域を表示します。 |
| Channel | 使用しているチャンネルの周波数とチャンネル番号を表示します。 |
| Profile | VAPのプロファイル番号を表示します。 |
| SSID | 該当のVAPが使用するSSID（ネットワーク名）を表示します。 |
| Security | 該当のVAPが使用するセキュリティー認証方式を表示します。 |
| VID | 該当のVAPが使用するVLAN IDを表示します。 |
| 802.1Q | IEEE 802.1QタグVLANの有効（Enable）または無効（Disabled）を表示します。 |

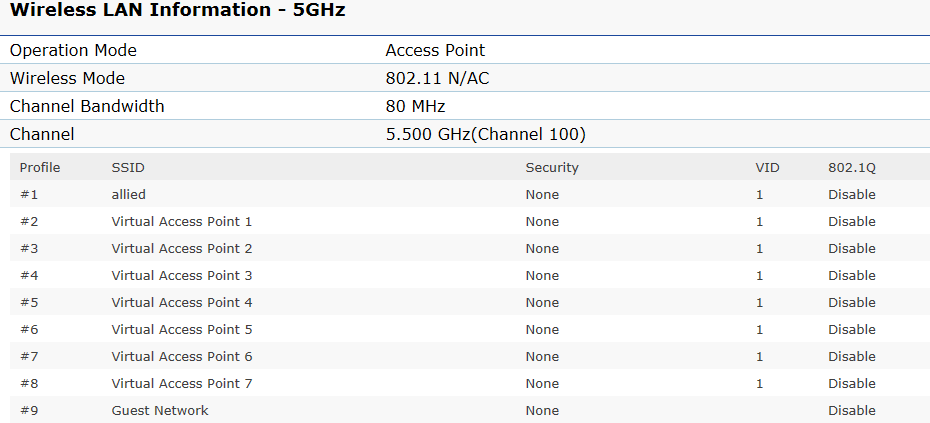

| Operation Mode | 本製品の動作モードを表示します。 |
| Wireless Mode | 通信モードを表示します。 |
| Channel Bandwidth | チャンネル帯域を表示します。 |
| Channel | 使用しているチャンネルの周波数とチャンネル番号を表示します。 |
| Profile | VAPのプロファイル番号を表示します。 |
| SSID | 該当のVAPが使用するSSID（ネットワーク名）を表示します。 |
| Security | 該当のVAPが使用するセキュリティー認証方式を表示します。 |
| VID | 該当のVAPが使用するVLAN IDを表示します。 |
| 802.1Q | IEEE 802.1QタグVLANの有効（Enable）または無効（Disabled）を表示します。 |

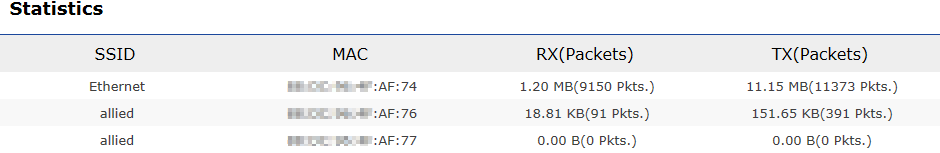

| SSID | インターフェース名、またはVAPのSSID（ネットワーク名）を表示します。 |
| MAC | インターフェースのMACアドレスを表示します。 |
| RX(Packets) | 該当のインターフェースが受信した総バイト数と総パケット数を表示します。 |
| TX(Packets) | 該当のインターフェースが送信した総バイト数と総パケット数を表示します。 |
| Refresh | ページの内容を更新します。 |
