リファレンス編 / Network / Basic

Link Aggregation Control Protocol (LACP) Settings

本製品のIPアドレスを設定します。

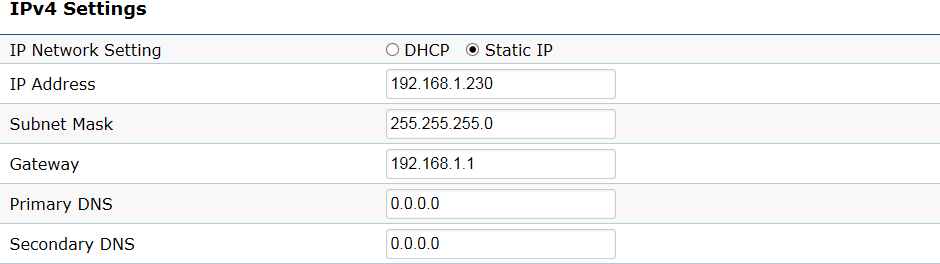

IPv4 Settings

IPv4アドレスを設定します。

表 1

項目名	説明
IP Network Setting	「DHCP」または「Static IP」を選択します。「DHCP」を選択した場合、DHCPサーバーからIPv4アドレスなどを自動取得します。DHCPサーバーからの情報の取得に失敗すると、IPアドレスは最後に「Static IP」を指定した際のIPv4アドレスが使用されます。「Static IP」を選択した場合、「IP Address」、「Subnet Mask」、「Gateway」、「Primary DNS」、「Secondary DNS」を設定してください。出荷時設定は「DHCP」です。
IP Address	本製品のIPv4アドレスを指定します。出荷時設定は「192.168.1.230」です。
Subnet Mask	サブネットマスクを指定します。出荷時設定は「255.255.255.0」です。
Gateway	デフォルトゲートウェイを指定します。出荷時設定は「192.168.1.1」です。
Primary DNS/ Secondary DNS	DNSサーバーのIPアドレスを指定します。出荷時設定は「0.0.0.0」です。

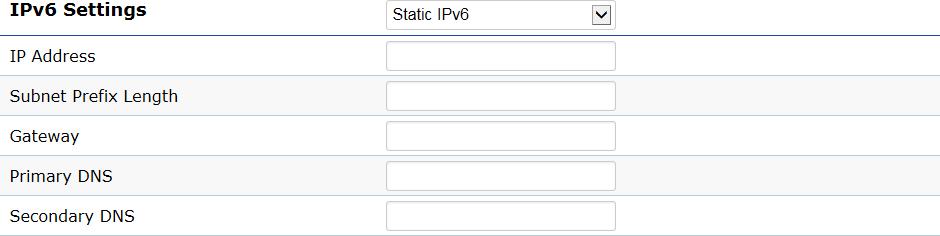

IPv6 Settings

IPv6アドレスを設定します。

Note
AT-Vista Manager EXの管理下に登録する場合は、設定を変更しないでください。

表 2

項目名	説明
IPv6 Settings	「Disable IPv6」、「Link-Local address only」、「Static IPv6」のいずれかを選択します。「Disable IPv6」を選択した場合、IPv6アドレスは使用されません。「Link-Local address only」を選択した場合、同じネットワーク内でのみ通信できるリンクローカルアドレスを割り当てます。「Static IPv6」を選択した場合、「IP Address」、「Subnet Prefix Length」、「Gateway」、「Primary DNS」、「Secondary DNS」を設定してください。出荷時設定は「Disable IPv6」です。
IP Address	本製品のIPv6アドレスを指定します。
Subnet Prefix Length	IPv6アドレスのプレフィックス長を指定します。
Gateway	IPv6デフォルトゲートウェイを指定します。
Primary DNS/ Secondary DNS	DNSサーバーのIPv6アドレスを指定します。

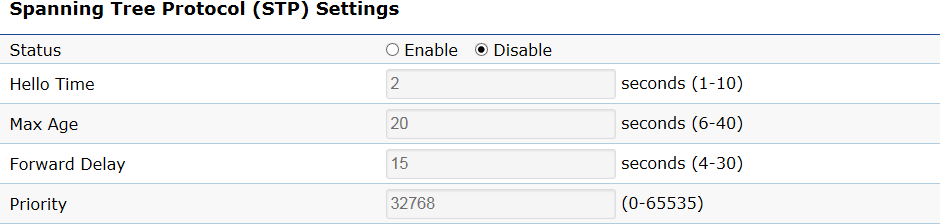

Spanning Tree Protocol (STP) Settings

（AT-MWS2533APのみ）
スパニングツリープロトコルの設定を行います。

スパニングツリープロトコルは、スイッチ（ブリッジ）ネットワークにおいて、冗長経路（複数経路）の設定を可能とし、ネットワークの耐障害性を高めるプロトコルです。
スパニングツリーの構成時は、ブリッジ同士がBPDU（Bridge Protocol Data Unit）を交換します。各ブリッジが送出するBPDUから、優先度（ブリッジプライオリティー）とMACアドレスからなるブリッジIDを比較し、ブリッジIDが最も小さいブリッジを「ルートブリッジ」として選出します。そして、ルートブリッジからのホップ数と各ブリッジに設定されたパスコストに基づいて、有効な経路を決定します。
本製品は、IEEE 802.1D STPをサポートします。

Note
スパニングツリーとLACPは同時に有効に設定することはできません。スパニングツリーを有効にする場合は、LACPを無効に設定してください。

表 3

項目名	説明
Status	スパニングツリーの有効/無効を「Enable」または「Disable」から選択します。出荷時設定は「Disable」です。
Hello Time	ハロータイムを1～10の数値で設定します。ハロータイムは、ルートブリッジがBPDUを送信する間隔（秒）を指します。出荷時設定は「2」です。
Max Age	最大エージタイムを6～40の数値で設定します。最大エージタイムは、ルートブリッジからBPDUが届かなくなったことを認識するまでの時間（秒）です。この時間内にBPDUを受信できなかった場合、各ブリッジはスパニングツリーの再構成を開始します。最大エージタイムは、2×（ハロータイム+1）以上、かつ、2×（フォワードディレイタイム-1）以下でなければなりません。出荷時設定は「20」です。
Forward Delay	ルートブリッジのフォワードディレイタイムを4～30の数値で設定します。フォワードディレイタイムは、ルートブリッジのポートがフォワーディング状態に遷移するまでの時間を調節する値です。 STPにおいては、ルートブリッジ内のポートがリスニングからラーニング、ラーニングからフォワーディング状態に遷移するまでの時間（秒）を示します。出荷時設定は「15」です。
Priority	ブリッジプライオリティーを0～65535の数値で設定します。出荷時設定は「32768」です。

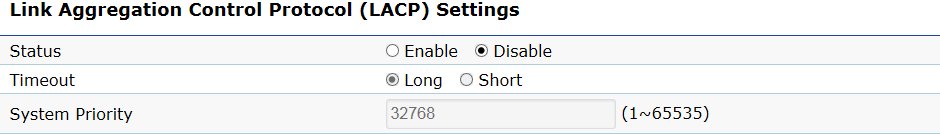

Link Aggregation Control Protocol (LACP) Settings

（AT-MWS2533APのみ）
リンクアグリゲーション（ポートトランキング）の設定を行います。
リンクアグリゲーションは、複数の物理スイッチポートを束ねてスイッチ間の帯域幅を拡大するとともに、リンクの冗長性を高める機能です。

束ねたポートはリンクアグリゲーショングループ（LAG）またはチャンネルグループ、トランクグループなどと呼ばれ、論理的に1本のポートとして扱われます。グループから送信するトラフィックは、一定の基準にしたがいグループ内の各ポートに分散されます。また、グループ内のポートに障害が発生した場合は、残りのポートで通信を継続します。
本製品はLACP（Link Aggregation Control Protocol）による自動設定に対応しています。

Note
LACPとスパニングツリーは同時に有効に設定することはできません。LACPを有効にする場合は、スパニングツリーを無効に設定してください。

表 4

項目名	説明
Status	LACPによるトランクグループの自動設定の有効/無効を「Enable」または「Disable」から選択します。出荷時設定は「Disable」です。
Timeout	LACPタイムアウトを選択します。 LACPタイムアウトは、対向装置から受信したLACPパケットを無効と見なすまでの時間を示し、LACPの仕様では長・短2種類が定められています。「Long Timeout」を選択すると、LACPパケットの送信間隔は30秒、無効とみなすまでの時間は90秒に設定されます。「Short Timeout」を選択すると、LACPパケットの送信間隔は1秒、無効とみなすまでの時間は3秒に設定されます。出荷時設定は「Long Timeout」です。
System Priority	LACPのシステムプライオリティーを1～65535の数値で設定します。出荷時設定は「32768」です。相互接続されたLACPシステムは、システムプライオリティーとシステムID（MACアドレス）を組み合わせた値（System priority data identifier）を互いに比較し、値の小さい方にリンクの制御権を付与します。

表 5：コマンドボタン

項目名	説明
Save	設定の変更を編集用コンフィグに一時保存します。
