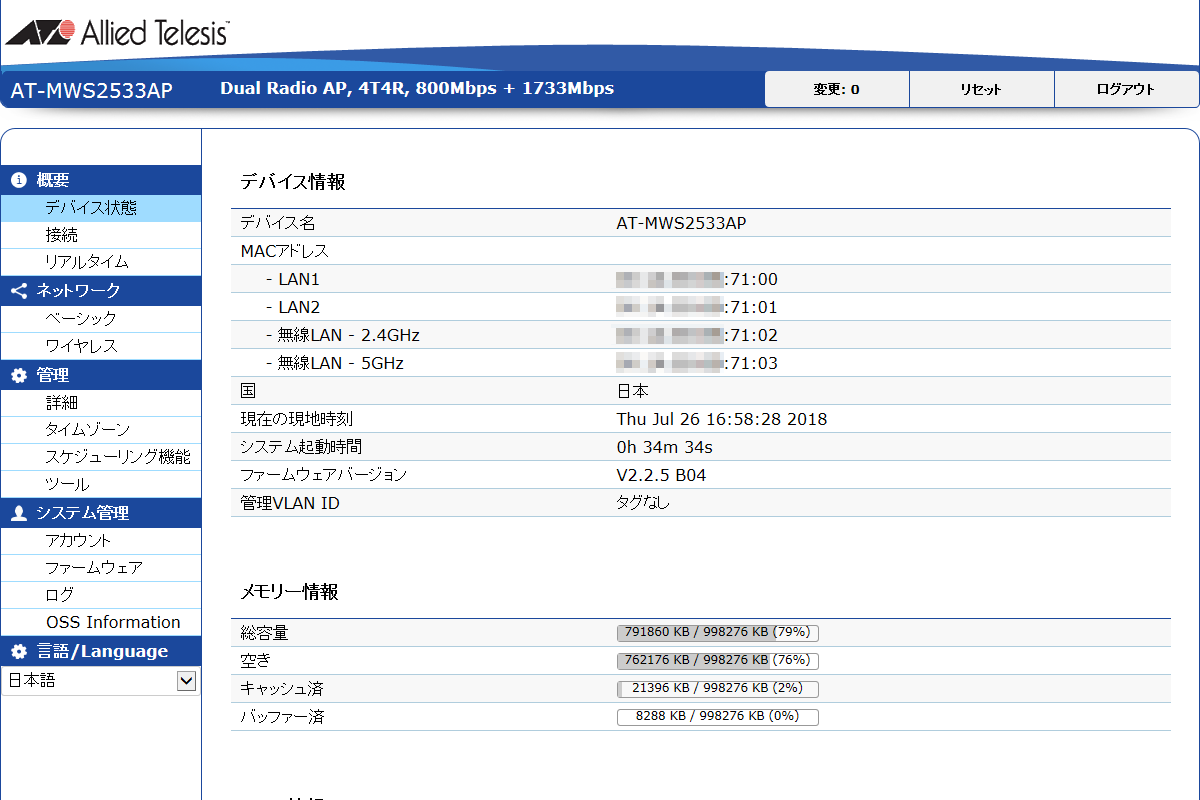

この画面では、APに設定されているシステム名やIPアドレス、SSIDの情報を参照できます（変更はできません）。

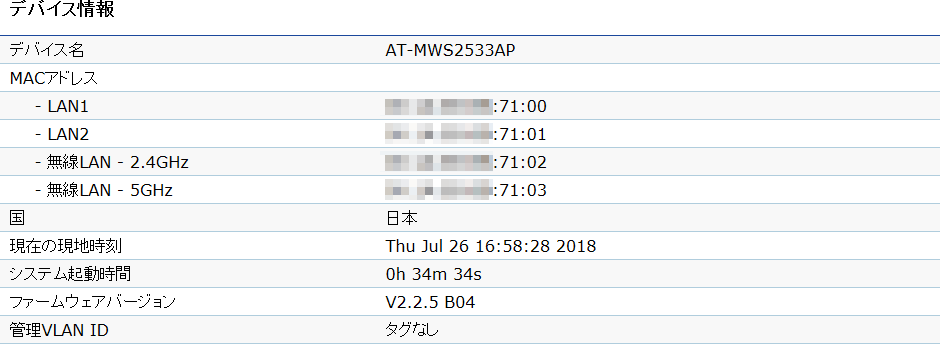

| デバイス名 | 本製品に設定されたデバイス名を表示します。 |
| MACアドレス | LANポート、2.4GHz無線LAN、5GHz無線LANの各インターフェースのMACアドレスを表示します。 |
| 国 | 本製品を使用する国名です。「日本」を表示します。 |
| 現在の現地時刻 | 現在時刻を表示します。 |
| システム起動時間 | （AT-MWS2533APのみ）本製品の稼働時間（前回再起動してからの経過時間）を表示します。 |
| ファームウェアバージョン | ファームウェアバージョンを表示します。 |
| 管理VLAN ID | 管理用VLAN IDを表示します。管理用VLAN IDが設定されていない場合は「タグなし」を表示します。 |

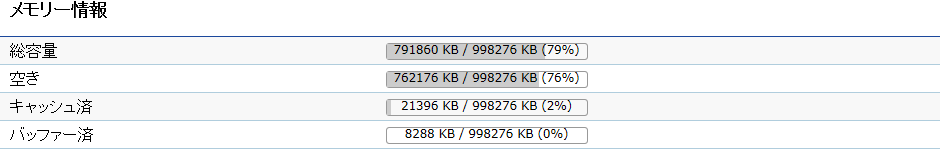

| 総容量 | RAMの総容量を表示します。 |
| 空き | メモリーの空き容量を表示します。 |
| キャッシュ済 | キャッシュに使用されているメモリーの容量を表示します。 |
| バッファー済 | バッファーに使用されているメモリーの容量を表示します。 |

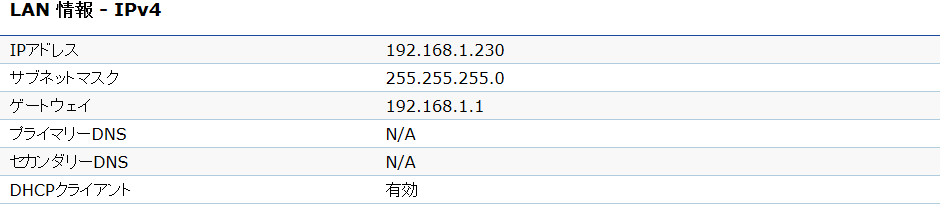

| IPアドレス | 本製品のIPv4アドレスを表示します。 |
| サブネットマスク | 本製品のサブネットマスクを表示します。 |
| ゲートウェイ | 本製品のデフォルトゲートウェイを表示します。 |
| プライマリー/セカンダリーDNS | 本製品のプライマリーDNSサーバー、セカンダリーDNSサーバーのIPv4アドレスを表示します。 |
| DHCPクライアント | DHCPクライアントの有効または無効を表示します。 |
NoteAT-Vista Manager EXの管理下に登録する場合は未サポートとなります。

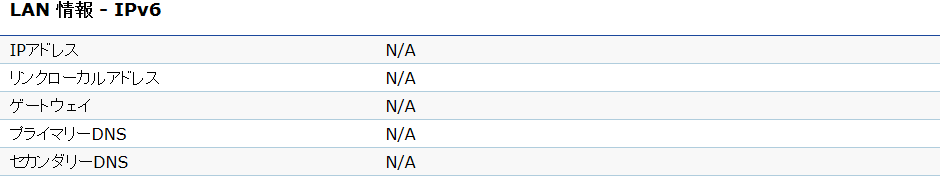

| IPアドレス | 本製品のIPv6アドレスを表示します。 |
| リンクローカルアドレス | 本製品のリンクローカルIPv6アドレスを表示します。 |
| ゲートウェイ | 本製品のIPv6デフォルトゲートウェイを表示します。 |
| プライマリー/セカンダリーDNS | 本製品のプライマリーDNSサーバー、セカンダリーDNSサーバーのIPv6アドレスを表示します。 |

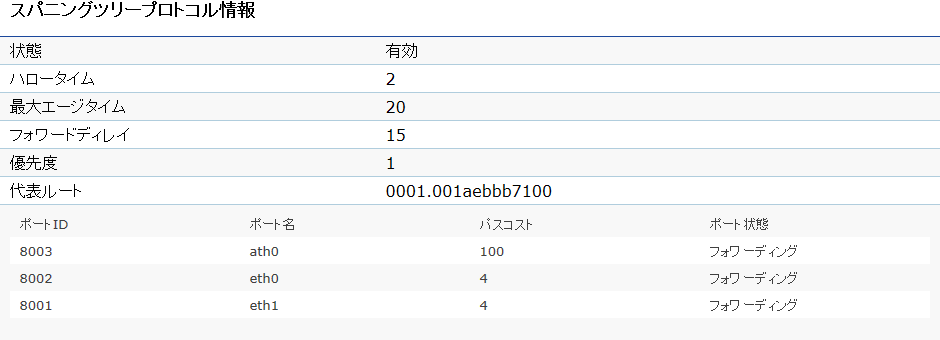

| 状態 | スパニングツリープロトコルの有効または無効を表示します。 |
| ハロータイム | ハロータイムを表示します。 ハロータイムは、ルートブリッジがBPDUを送信する間隔（秒）を指します。 |
| 最大エージタイム | 最大エージタイムを表示します。 最大エージタイムは、ルートブリッジからBPDUが届かなくなったことを認識するまでの時間（秒）です。この時間内にBPDUを受信できなかった場合、各ブリッジはスパニングツリーの再構成を開始します。 |
| フォワードディレイ | ルートブリッジのフォワードディレイタイムを表示します。 フォワードディレイタイムは、ルートブリッジのポートがフォワーディング状態に遷移するまでの時間を調節する値です。 STPにおいては、ルートブリッジ内のポートがリスニングからラーニング、ラーニングからフォワーディング状態に遷移するまでの時間（秒）を示します。 |
| 優先度 | 本製品のブリッジプライオリティーを表示します。 |
| 代表ルート | 本製品のブリッジIDを表示します。 ブリッジIDはブリッジプライオリティーを示す16進数とMACアドレスで構成されます。 |
| ポートID | 本製品内部で使用されるポートIDを表示します。 |
| ポート名 | 本製品内部で使用されるインターフェース名を表示します。 ath0/1は2.4GHz/5GHz無線インターフェースを、eth0/1はLAN1/2ポートを指します。 |
| パスコスト | インターフェースのパスコストを表示します。 |
| ポート状態 | 現在のポートのフォワーディング状態（フォワーディング、ブロッキングなど）を表示します。 |

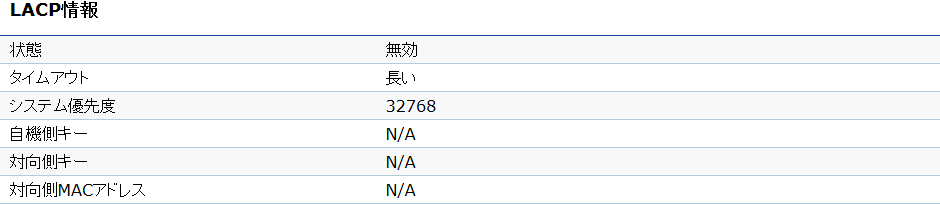

| 状態 | LACPの有効または無効を表示します。 |
| タイムアウト | LACPタイムアウトを表示します。 長い：LACPパケットの送信間隔は30秒、無効とみなすまでの時間は90秒に設定されています。 短い：LACPパケットの送信間隔は1秒、無効とみなすまでの時間は3秒に設定されています。 |
| システム優先度 | LACPのシステムプライオリティーを表示します。 |
| 自機側キー | 本製品のアグリゲーションキーを表示します。 |
| 対向側キー | 接続機器のアグリゲーションキーを表示します。 |
| 対向側MACアドレス | 接続機器のMACアドレスを表示します。 |
| 動作モード | 本製品の動作モードを表示します。 |
| 無線モード | 通信モードを表示します。 |
| チャンネル帯域 | チャンネル帯域を表示します。 |
| チャンネル | 使用しているチャンネルの周波数とチャンネル番号を表示します。 |
| プロファイル | VAPのプロファイル番号を表示します。 |
| SSID | 該当のVAPが使用するSSID（ネットワーク名）を表示します。 |
| セキュリティー | 該当のVAPが使用するセキュリティー認証方式を表示します。 |
| VID | 該当のVAPが使用するVLAN IDを表示します。 |
| 802.1Q | IEEE 802.1QタグVLANの有効または無効を表示します。 |

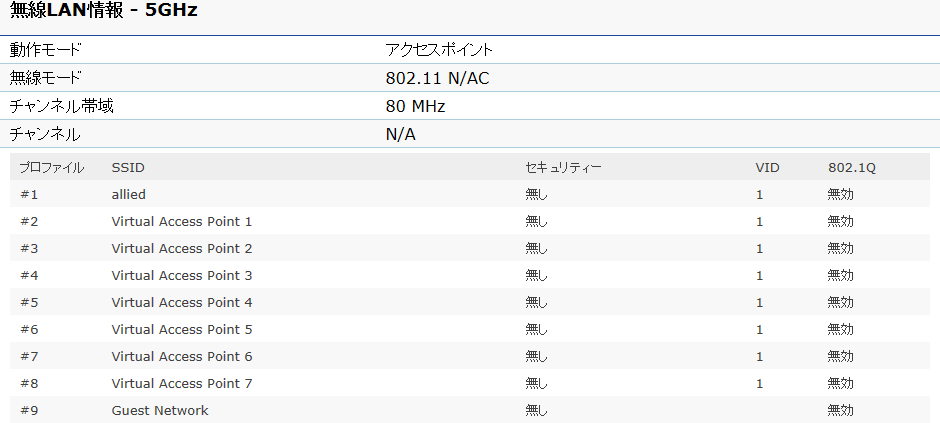

| 動作モード | 本製品の動作モードを表示します。 |
| 無線モード | 通信モードを表示します。 |
| チャンネル帯域 | チャンネル帯域を表示します。 |
| チャンネル | 使用しているチャンネルの周波数とチャンネル番号を表示します。 |
| プロファイル | VAPのプロファイル番号を表示します。 |
| SSID | 該当のVAPが使用するSSID（ネットワーク名）を表示します。 |
| セキュリティー | 該当のVAPが使用するセキュリティー認証方式を表示します。 |
| VID | 該当のVAPが使用するVLAN IDを表示します。 |
| 802.1Q | IEEE 802.1QタグVLANの有効または無効を表示します。 |

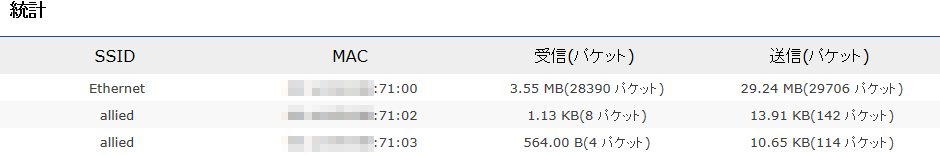

| SSID | インターフェース名、またはVAPのSSID（ネットワーク名）を表示します。 |
| MAC | インターフェースのMACアドレスを表示します。 |
| 受信(パケット) | 該当のインターフェースが受信した総バイト数と総パケット数を表示します。 |
| 送信(パケット) | 該当のインターフェースが送信した総バイト数と総パケット数を表示します。 |
| 更新 | ページの内容を更新します。 |
