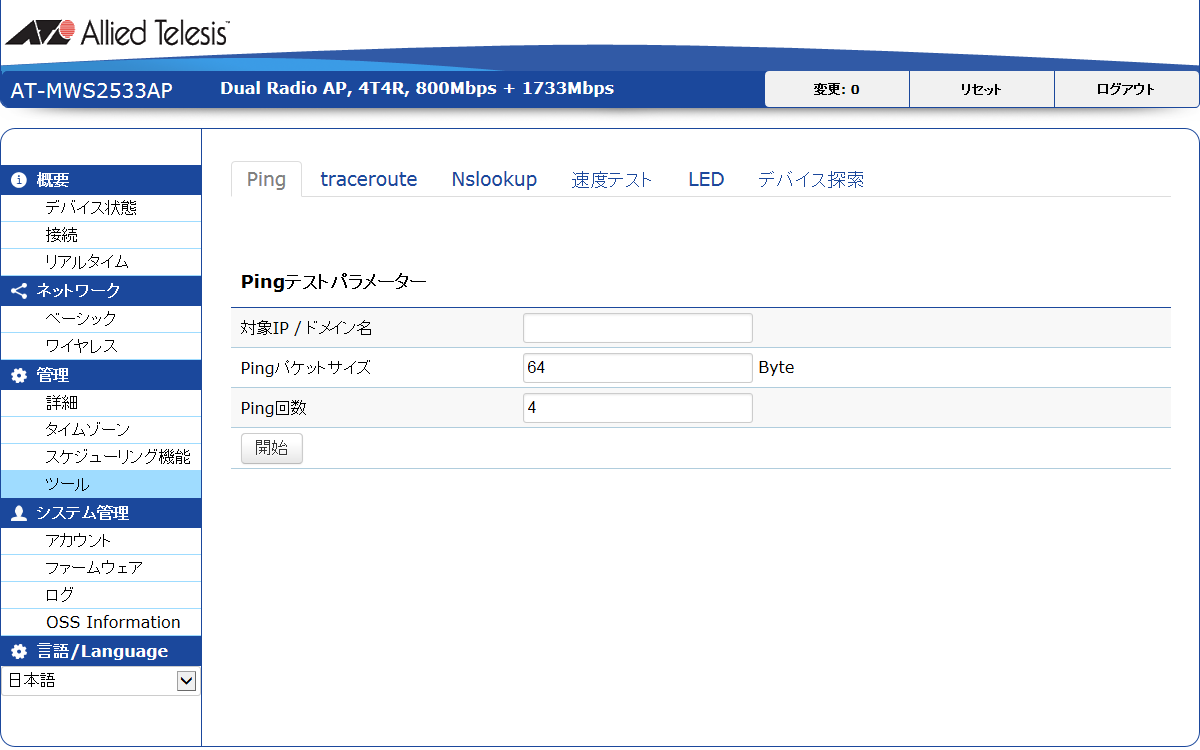

リファレンス編 / 管理 / ツール

Ping、traceroute、速度テストなどの回線品質の管理に便利なツールを実行できます。
また、エコLED設定、ネットワーク内のAT-MWS APシリーズ機器の検出もこのページで行えます。

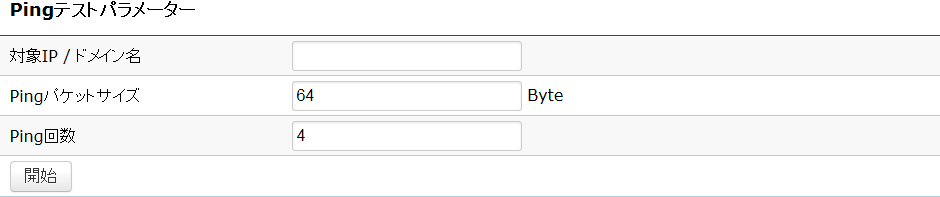

Pingテストパラメーター

Pingを実行します。

表 1：Ping設定

項目名	説明
対象IP / ドメイン名	Pingを実行するターゲットホストのIPアドレスまたはホスト名を指定します。
Pingパケットサイズ	Pingパケットの長さ（バイト）を64～20480の数値で指定します。出荷時設定は「64」です。
Ping回数	Pingパケットの送信回数を1～9999の数値で指定します。出荷時設定は「4」です。
開始	Pingを実行します。 Pingの実行結果は、「開始」ボタンの右側に表示されます。

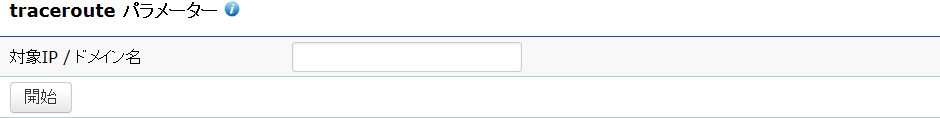

指定されたホストまでのネットワーク経路を確認する、tracerouteを実行します。

表 2：traceroute設定

項目名	説明
対象IP / ドメイン名	tracerouteを実行するターゲットホストのIPアドレスまたはホスト名を指定します。
開始	tracerouteを実行します。 tracerouteの実行結果は、「開始」ボタンの右側に表示されます。
終了	tracerouteの実行を中断します。

（AT-MWS2533APのみ）
指定されたホストのDNS情報を参照してIPアドレスまたはホスト名を確認する、nslookupを実行します。

表 3：nslookup設定

項目名	説明
対象IP / ドメイン名	nslookupを実行するターゲットホストのIPアドレスまたはホスト名を指定します。
開始	nslookupを実行します。 nslookupの実行結果は、「開始」ボタンの右側に表示されます。

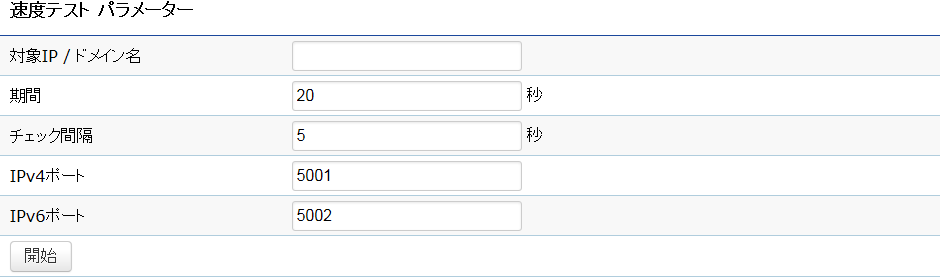

速度テストを実行します。

表 4：速度テスト設定

項目名	説明
対象IP / ドメイン名	速度テストを実行するターゲットホストのIPアドレスまたはホスト名を指定します。
期間	速度テストの実行時間（秒）を1～9999の数値で指定します。出荷時設定は「20」です。
チェック間隔	速度テスト実行中の測定間隔（秒）を1～9999の数値で指定します。出荷時設定は「5」です。
IPv4ポート	IPv4での速度テストに使用するTCP/UDPポート番号です。「5001」に設定されており、変更はできません。
IPv6ポート	IPv6での速度テストに使用するTCP/UDPポート番号です。「5002」に設定されており、変更はできません。
開始	速度テストを実行します。速度テストの実行結果は、「開始」ボタンの右側に表示されます。

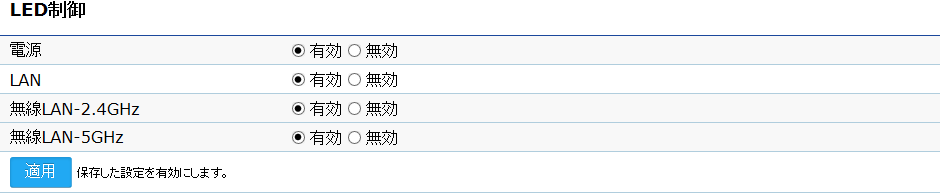

本製品本体のLEDを消灯することができます（エコLED機能）。各LEDの有効/無効の設定は個別に行えます。

表 5：エコLED設定

項目名	説明
電源	POWER LEDを有効にするか否か。「有効」に設定すると、通常通りLEDが点灯/消灯します。「無効」に設定すると、動作にかかわらずLEDが消灯したままになります。出荷時設定は「有効」です。
LAN	LAN1 LED、LAN2 LEDを有効にするか否か。「有効」に設定すると、通常通りLEDが点灯/消灯します。「無効」に設定すると、動作にかかわらずLEDが消灯したままになります。出荷時設定は「有効」です。
無線LAN-2.4GHz	WIRELESS LAN LED（2.4）を有効にするか否か。「有効」に設定すると、通常通りLEDが点灯/消灯します。「無効」に設定すると、動作にかかわらずLEDが消灯したままになります。出荷時設定は「有効」です。
無線LAN-5GHz	WIRELESS LAN LED（5）を有効にするか否か。「有効」に設定すると、通常通りLEDが点灯/消灯します。「無効」に設定すると、動作にかかわらずLEDが消灯したままになります。出荷時設定は「有効」です。

表 6：コマンドボタン

項目名	説明
適用	エコLED設定の変更を動作用コンフィグに保存し、動作に反映します。

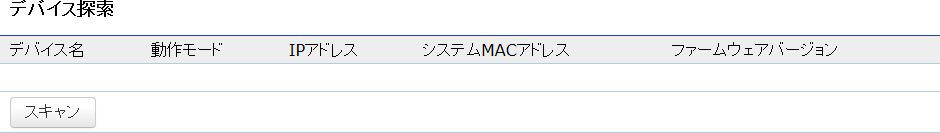

同一ネットワーク内のAT-MWS APシリーズ機器を検出することができます。

表 7：デバイス探索

項目名	説明
デバイス名	検出されたAPのデバイス名を表示します。
動作モード	検出されたAPの動作モードを表示します。
IPアドレス	検出されたAPのIPアドレスを表示します。
システムMACアドレス	検出されたAPのMACアドレスを表示します。
ファームウェアバージョン	検出されたAPのファームウェアバージョンを表示します。

PN: 613-002364 Rev.D
