リファレンス編 / スイッチ / System / EEE

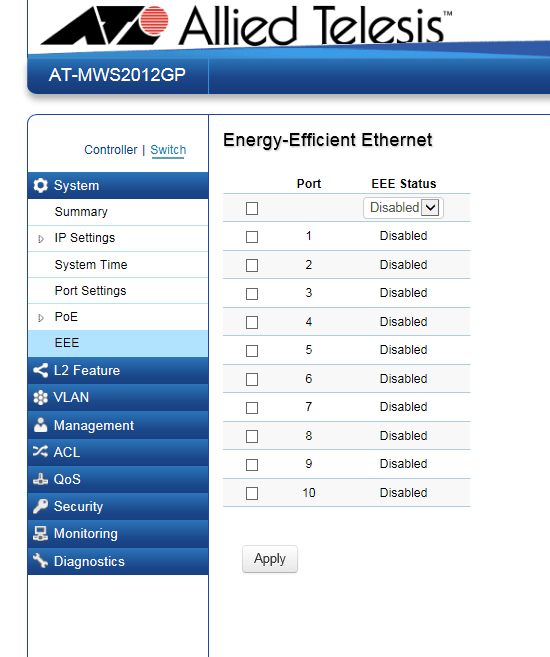

IEEE 802.3az 省電力イーサネット（EEE：Energy-Efficient Ethernet）機能についての設定を行います。

表 1：ポートごとの省電力イーサネット設定
項目名
説明
Port ポート番号を表示します。
ポート番号は、以下のスイッチポートを指します。

AT-MWS2012GP
・1〜8：　10/100/1000BASE-T PoEポート
・9、10：　10/100/1000BASE-Tポート

AT-MWS5028GP
・1〜24：10/100/1000BASE-T PoEポート
EEE Status 省電力イーサネット機能を使用するか否かを、「Enabled」または「Disabled」で設定します。
「Enabled」に設定した場合、ポート未使用時にポートへの電力供給を止め、電力消費を抑えることができます。
「Disabled」に設定した場合、省電力イーサネット機能を使用しません。
デフォルトは「Disabled」です。

表 2：コマンドボタン
項目名
説明
Apply 設定の変更をコンフィグに保存し、動作に反映します。

ポートごとの設定は、次のように変更します。
  1. 設定を変更する各ポートの、行の左端のチェックボックスを「チェックあり」にします。
    「チェックなし」のポートについては、設定は変更されません。

  2. 選択したポートの設定を変更する場合は、列の上端のドロップダウンリストから、設定値を選択します。

  3. 「Apply」ボタンを押して、設定の変更を適用します。
