  - 概要
   - MACアドレスエントリー
  - Static MAC Address
  - Dynamic MAC Address
  - Search MAC Address

フォワーディングデータベース（MACアドレステーブル）は、スイッチが受信フレームの転送先ポートを決定するために使用するデータベースです。


概要



MACアドレスエントリー

フォワーディングデータベース内の各エントリーは、次のようなフィールドで構成されています。

表 1
フィールド
内容
VLAN ID ネットワーク機器が所属するVLAN
MACアドレス ネットワーク機器のMACアドレス
ポート番号 ネットワーク機器が存在するポート（アクションが破棄のときは意味を持たない）

スイッチは、受信フレームの所属VLANと宛先MACアドレスをキーにフォワーディングデータベースを検索して出力ポートを決定します。宛先アドレスがデータベースに登録されていない場合は、同一のVLANに所属するすべてのポート（受信ポートを除く）からフレームを出力します（フラッディング）。

MACアドレスエントリーには、次のような種類があります。

表 2
種別
内容
ダイナミックエントリー 学習機能により自動的に登録されたエントリー。一定時間受信がなかったエントリーは削除される（エージング）。また、システムを再起動すると、すべてのエントリーが削除される
スタティックエントリー 管理者が手動で登録したエントリー。エージングによって削除されることはない。設定をファイルに保存すれば、再起動後にも使用できる。また、特定アドレス宛てのフレームを破棄するよう設定することもできる。

フォワーディングデータベースはスイッチの学習機能によって自動的に構築されていくため、通常管理者が設定すべきことはありませんが、データベースの内容を参照したり、タイマー設定を変更したり、エントリーを手動で登録したりすることも可能です。


Static MAC Address

手動でMACアドレスエントリーを追加します。

表 3：スタティックエントリー
項目名
説明
Index MACアドレスエントリーの番号です。
本画面での表示上の番号であり、実際にフォワーディングデータベースにこの番号が登録されているわけではありません。
Port 登録されたMACアドレスを持つネットワーク機器が存在するポート番号を表示、またはドロップダウンリストから選択します。
ポート番号は、以下のスイッチポートまたはトランクグループを指します。

AT-MWS2012GP
・1〜8：　10/100/1000BASE-T PoEポート
・9、10：　10/100/1000BASE-Tポート
・11、12：　SFPスロット
・trunk1〜8：　トランクグループ

AT-MWS5028GP
・1〜24：　10/100/1000BASE-T PoEポート
・25〜28：　SFPスロット
・trunk1〜8：　トランクグループ

トランクグループの詳細については、「L2 Features」/「Link Aggregation」をご覧ください。
VID ネットワーク機器が所属するVLAN IDを表示、またはドロップダウンリストから選択します。
MAC Address ネットワーク機器のMACアドレスを表示、またはxx:xx:xx:xx:xx:xxの形式で入力します。xxは1オクテット（2桁）の16進数です。0〜9、a〜f、A〜Fが使用できます。

表 4：コマンドボタン
項目名
説明
Add
 MACアドレスエントリーを追加します。
Edit
 該当のMACアドレスエントリーの登録内容を変更します。
Delete
 該当のMACアドレスエントリーを削除します。
Apply
 設定の変更をコンフィグに保存し、動作に反映します。
Cancel
 設定の変更を破棄します。

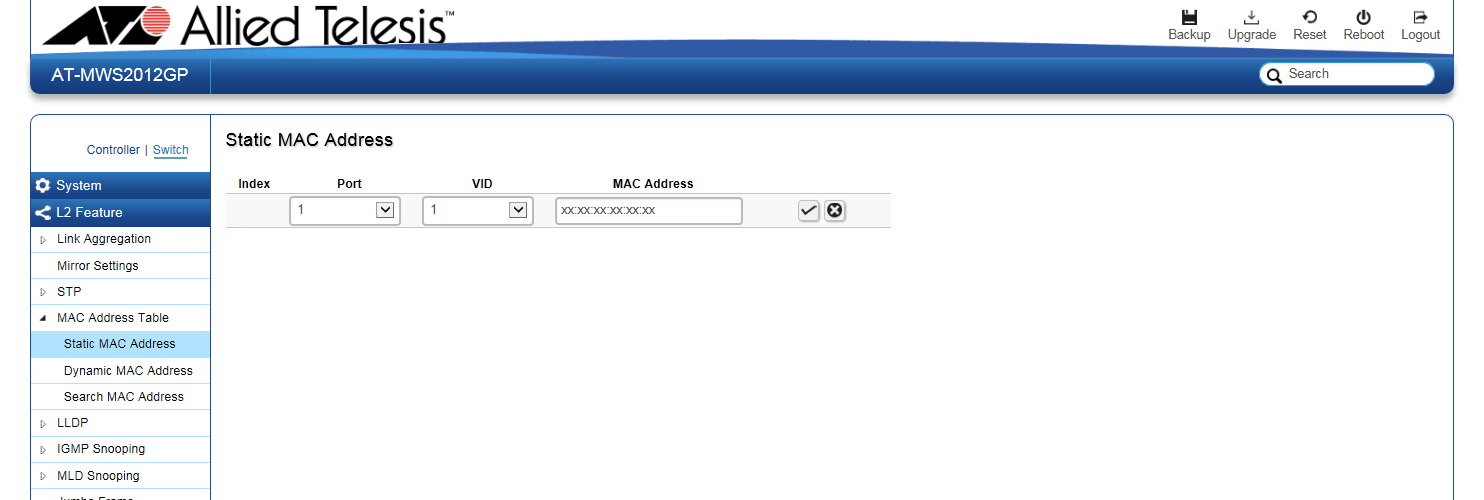

スタティックエントリーの登録は、次のように行います。
  1. 表の右端の、「Add」ボタンをクリックします。

  2. 登録するネットワーク機器が存在するポートを「Port」列のドロップダウンリストから選択します。

  3. ネットワーク機器が所属するVLAN IDを「VID」列のドロップダウンリストから選択します。

  4. 「MAC Address」列のテキストフィールドに、ネットワーク機器のMACアドレスxx:xx:xx:xx:xx:xxの形式で入力します。xxは1オクテット（2桁）の16進数です。0〜9、a〜f、A〜Fが使用できます。

  5. 「Apply」ボタンをクリックして、設定の変更を適用します。
    変更を破棄する場合は、「Cancel」ボタンをクリックします。


Dynamic MAC Address

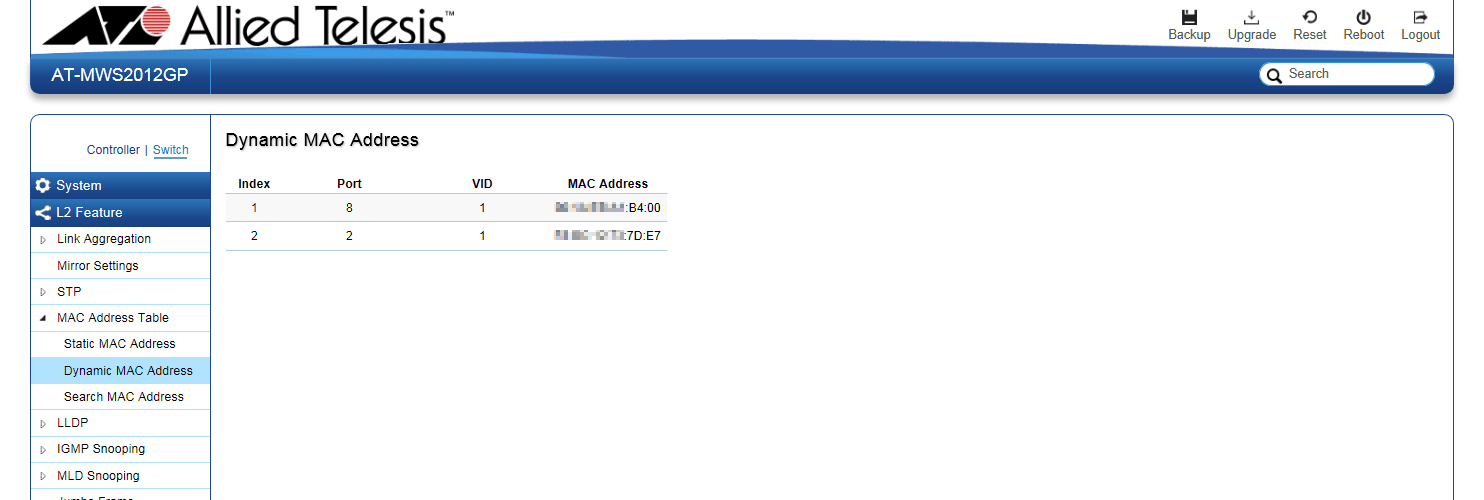

フォワーディングデータベース上のダイナミックエントリーを表示します。

スイッチは、その動作の過程において、受信フレームの送信元MACアドレスと受信ポートおよび所属VLANの情報に基づきMACアドレスエントリーを動的に作成しています。これを自動学習機能と呼びます。また、自動学習により登録されたエントリーをダイナミックエントリーと呼びます。
個々のダイナミックエントリーにはタイマーが用意されており、一定時間（エージングタイム）受信のなかったアドレスはフォワーディングデータベースから削除されるようになっています。これは、電源が切られたり、移動したりして無効になったエントリーが、いつまでも残らないようにするためです。一方、時間内に再度受信があったときはタイマーがリセットされます。このようにして、つねに最新の情報が保たれます。

表 5：ダイナミックエントリー
項目名
説明
Index MACアドレスエントリーの番号です。
本画面での表示上の番号であり、実際にフォワーディングデータベースにこの番号が登録されているわけではありません。
Port 登録されたMACアドレスを持つネットワーク機器が存在するポート番号を表示します。
ポート番号は、以下のスイッチポートまたはトランクグループを指します。

AT-MWS2012GP
・1〜8：　10/100/1000BASE-T PoEポート
・9、10：　10/100/1000BASE-Tポート
・11、12：　SFPスロット
・trunk1〜8：　トランクグループ

AT-MWS5028GP
・1〜24：　10/100/1000BASE-T PoEポート
・25〜28：　SFPスロット
・trunk1〜8：　トランクグループ

トランクグループの詳細については、「L2 Features」/「Link Aggregation」をご覧ください。
VID ネットワーク機器が所属するVLAN IDを表示します。
MAC Address ネットワーク機器のMACアドレスを表示します。



Search MAC Address

フォワーディングデータベース上のMACアドレスエントリーを検索します。

表 6：検索フォーム
項目名
説明
MAC Address 検索するネットワーク機器のユニキャストMACアドレスをxx:xx:xx:xx:xx:xxの形式で入力します。xxは1オクテット（2桁）の16進数です。0〜9、a〜f、A〜Fが使用できます。
マルチキャスト、またはブロードキャストアドレスを指定して検索することはできません。

表 7：コマンドボタン
項目名
説明
Search 入力されたMACアドレスを持つMACアドレスエントリーを検索します。

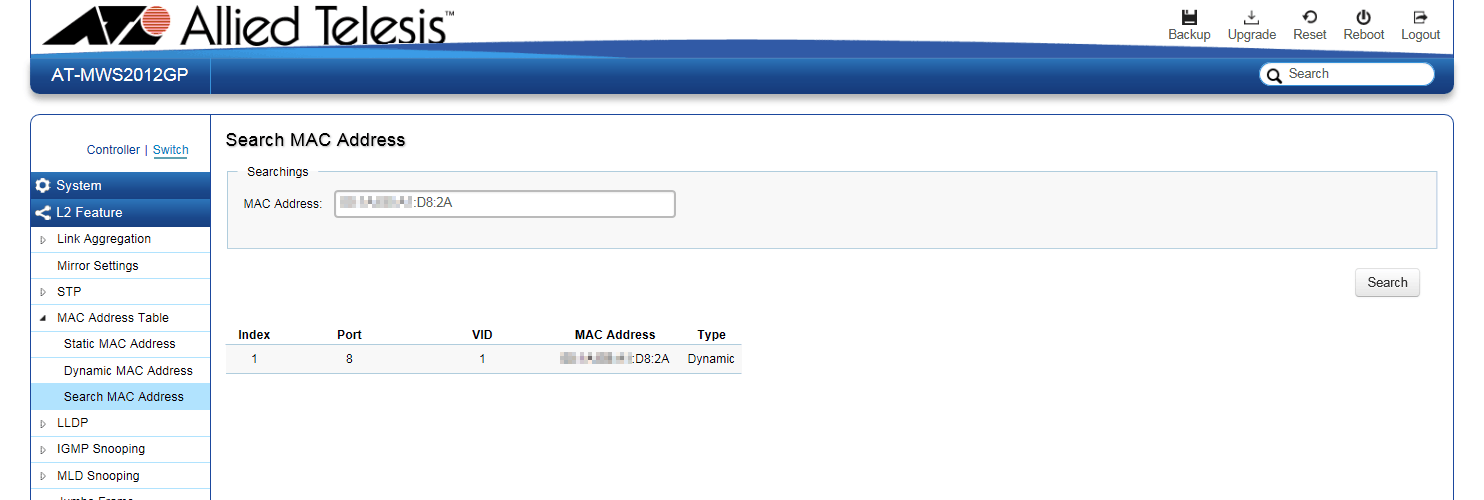

「MAC Address」欄に検索するMACアドレスを入力し、「Search」ボタンをクリックします。
入力したMACアドレスに完全一致するMACアドレスエントリーが存在する場合は、以下の検索結果が表示されます。

表 8：検索結果
項目名
説明
Index MACアドレスエントリーの番号です。
本画面での表示上の番号であり、実際にフォワーディングデータベースにこの番号が登録されているわけではありません。
Port 登録されたMACアドレスを持つネットワーク機器が存在するポート番号を表示します。
ポート番号は、以下のスイッチポートまたはトランクグループを指します。

AT-MWS2012GP
・1〜8：　10/100/1000BASE-T PoEポート
・9、10：　10/100/1000BASE-Tポート
・11、12：　SFPスロット
・trunk1〜8：　トランクグループ

AT-MWS5028GP
・1〜24：　10/100/1000BASE-T PoEポート
・25〜28：　SFPスロット
・trunk1〜8：　トランクグループ

トランクグループの詳細については、「L2 Features」/「Link Aggregation」をご覧ください。
VID ネットワーク機器が所属するVLAN IDを表示します。
MAC Address ネットワーク機器のMACアドレスを表示します。
Type MACアドレスエントリーの種類を「Static」（スタティックエントリー）、または、「Dynamic」（ダイナミックエントリー）で表示します。

入力したMACアドレスに完全一致するMACアドレスエントリーが存在しない場合は、「*This mac address is not in mac address table!!」メッセージが表示されます。
