本製品は、ネットワーク管理プロトコルSNMP（Simple Network Management Protocol）のバージョン1（SNMPv1）、バージョン2c（SNMPv2c）、バージョン3（SNMPv3）に対応しています。

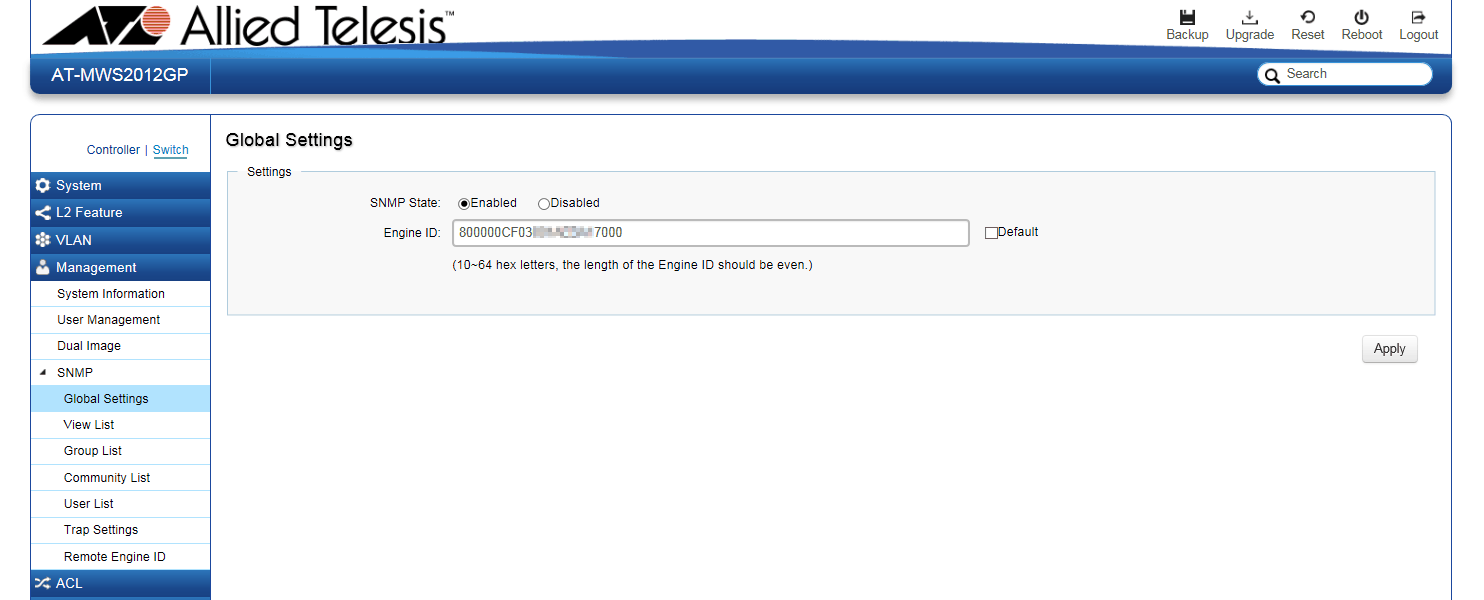

Global Settings

SNMPに関する一般設定を行います。

表 1：一般設定
項目名
説明
SNMP State SNMPを使用するか否かを、「Enabled」（有効）または「Disabled」（無効）から選択します。デフォルトは「Enabled」です。
Engine ID 本製品のSNMPエンジンIDを、5〜32オクテット長（10〜64桁の偶数桁）の16進数（0〜9、A〜F）で設定します。
デフォルトでは、「800000CF03」＋MACアドレスです。
「Default」チェックボックスを「チェックあり」にして「Apply」ボタンをクリックすると、本設定はデフォルトに戻ります。
SNMPv3で管理ホストを識別するのに使用され、通常はSNMPエンジンIDを変更する必要はありません。

表 2：コマンドボタン
項目名
説明
Apply 設定の変更をコンフィグに保存し、動作に反映します。

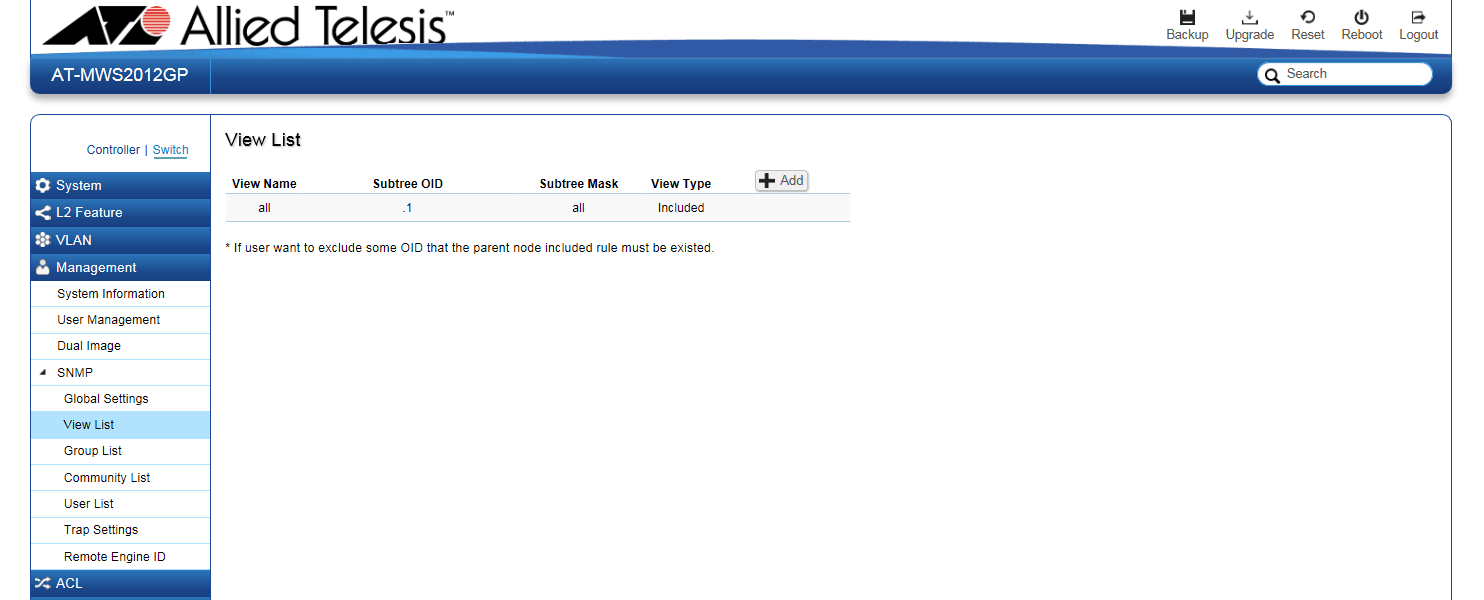

View List

SNMPv3で使用する、SNMPビューのエントリーを管理します。

本製品のSNMPエージェントは、初期設定では実装しているすべてのMIBオブジェクトにアクセスを許可します。アクセス可能なオブジェクトを限定したい場合は、本ページでSNMPビューを定義し、「Group List」画面、「Community List」画面で該当ビューの名前を指定します。

SNMPビューは、複数のエントリーで構成されるリストです。各エントリーは、MIBノードのOID（オブジェクト識別子）と該当ノードをビューに含めるかどうかの指定（included、excluded）によって決まります（最長一致）。エントリーの追加順序は影響しません。
SNMPビューは最大で16エントリーまで登録できます。

表 3：SNMPビューの管理
項目名
説明
View Name SNMPビューの名前を1〜32文字の半角英数字、記号（# $ ( ) * , - . : ; < = > @ [ ] ^ _ { | } ~）または半角スペースで指定します。
SNMP同じ名前を指定することで、複数のinclude/excludeエントリーをまとめることができます。なお、excludeエントリーを作成する場合は、その上位のノードのincludeエントリーも作成する必要があります。
Subtree OID アクセス可能なMIBツリーのOIDを、ピリオド（.）区切りの数字で設定します。OIDは必ずピリオドから始まり、最大で20レベルまで指定できます。
例えば、MIB IIオブジェクト全体を示す場合は「.1.3.6.1.2.1」のように指定します。
Subtree Mask OIDに対応するマスクを2進数の数列、または「all」で指定します。マスクの各ビットが左から順に、OIDのピリオドで区切られた数字（サブ識別子）1つ分に対応します。
ビットが1のとき、該当のレベルには「Subtree OID」で同じレベルに指定したサブ識別子がSNMPビューに使用されます。
ビットが0のとき、該当のレベルはワイルドカードと見なされ、任意のサブ識別子がエントリーに一致します。
View Type サブツリーを含めるか、または除外するかを設定します。
「included」を設定すると、該当のサブツリーに対するアクセスを許可します。
「excluded」を設定すると、該当のサブツリーに対するアクセスを禁止します。
デフォルトは「included」です。

表 4：コマンドボタン
項目名
説明
Add
 SNMPビューを追加します。
Delete
 該当のSNMPビューを削除します。
Apply
 設定の変更をコンフィグに保存し、動作に反映します。
Cancel
 設定の変更を破棄します。

例えば、原則としてmib-2ノード（1.3.6.1.2.1）以下の全オブジェクトを含むが、tcp（1.3.6.1.2.1.6）ノードとudpノード（1.3.6.1.2.1.7）以下は含まないSNMPビューを定義する場合は、以下のようなエントリーを定義します。

表 5
Subtree OID
Subtree Mask
View Type
1.3.6.1.2.1 all included
1.3.6.1.2.1.6 all excluded
1.3.6.1.2.1.7 all excluded



Group List

SNMPユーザーグループを設定します。

表 6：SNMPグループの管理
項目名
説明
Group Name SNMPグループの名前を1〜30文字の半角英数字、記号（# $ ( ) * , - . : ; < = > @ [ ] ^ _ { | } ~）または半角スペースで設定します。
Security Mode 該当のSNMPグループに関連付けるSNMPのバージョンを「v1」、「v2c」、「v3」から選択します。デフォルトは「v1」です。
Security Level グループ所属のSNMPユーザーに求められるセキュリティーレベルを「No Auth」、「Auth」、または「Priv」から選択します。
「No Auth」を選択した場合は、認証、暗号化ともに行いません。
「Auth」を選択した場合は、認証、暗号化ともに行います。
「Priv」を選択した場合は、認証は行いますが、暗号化は行いません。
本項目は「Security Mode」が「v3」の場合のみ有効になり、デフォルトは「No Auth」です。
Read View グループ所属のSNMPユーザーが読み出せるMIBオブジェクトの範囲（SNMPビュー）をドロップダウンリストから選択します。
ドロップダウンリストには、「View List」画面で作成したSNMPビューが表示されます。
デフォルトは「all」です。
Write View グループ所属のSNMPユーザーが書き込めるMIBオブジェクトの範囲（SNMPビュー）をドロップダウンリストから選択します。
ドロップダウンリストには、「View List」画面で作成したSNMPビューが表示されます。
グループ所属のユーザーにどのMIBオブジェクトにも書き込みを許可しない場合は、「None」を選択します。
デフォルトは「None」です。
Notify View グループ所属のSNMPユーザーが受け取れる通知MIBオブジェクトの範囲（SNMPビュー）をドロップダウンリストから選択します。
ドロップダウンリストには、「View List」画面で作成したSNMPビューが表示されます。
グループ所属のユーザーにどの通知MIBオブジェクトも受け取りを許可しない場合は、「None」を選択します。
デフォルトは「None」です。

表 7：コマンドボタン
項目名
説明
Add
 SNMPビューを追加します。
Delete
 該当のSNMPビューを削除します。
Apply
 設定の変更をコンフィグに保存し、動作に反映します。
Cancel
 設定の変更を破棄します。

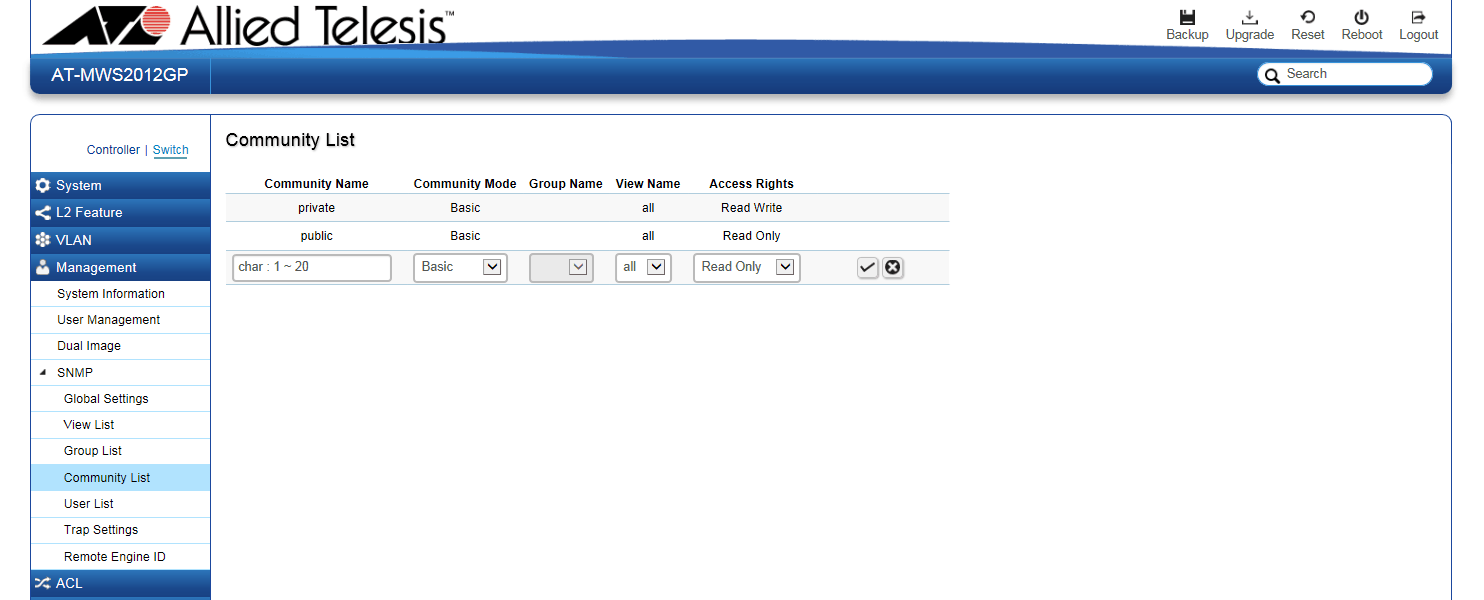

Community List

SNMPv1/v2cで使用する、SNMPコミュニティーを設定します。

表 8：SNMPグループの管理
項目名
説明
Community Name SNMPコミュニティーの名前を1〜20文字の半角英数字、記号（# $ ( ) * , - . : ; < = > @ [ ] ^ _ { | } ~）または半角スペースで設定します。
Community Mode SNMPコミュニティーのアクセス制御の方法を、「Basic」または「Advance」から選択します。
「Basic」を選択すると、いずれか1つのSNMPビューに対する読み出しのみ、または、読み書きを許可します。
「Advance」を選択すると、該当のSNMPコミュニティーのアクセス制御に、SNMPグループを使用します。SNMPグループの設定を参照することで、読み出しのみを行うSNMPビュー、読み書きを行うSNMPビュー、通知の受け取りを行うSNMPビューを、それぞれ個別に設定することができます。
デフォルトは「Basic」です。
Group Name 該当のSNMPコミュニティーに適用するSNMPグループをドロップダウンリストから選択します。
ドロップダウンリストには、「Group List」画面で作成したSNMPグループが表示されます。
本項目は、「Community Mode」が「Advance」に設定されている場合のみ選択できます。
View Name 該当のSNMPコミュニティーからアクセスできるSNMPビューを選択します。
ドロップダウンリストには、「View List」画面で作成したSNMPビューのうち、「Security Mode」が「v1」または「v2c」のもののみが表示されます。
本項目は、「Community Mode」が「basic」に設定されている場合のみ選択できます。
デフォルトは「all」です。
Access Rights 該当のSNMPコミュニティーからSNMPビューに対するアクセス権限を「Read Only」または「Read Write」から選択します。
「Read Only」を選択すると、該当のSNMPコミュニティーに対して、設定されたSNMPビューの読み出しのみを許可します。
「Read Write」を選択すると、該当のSNMPコミュニティーに対して、設定されたSNMPビューへの読み書きを許可します。
デフォルトは「Read Only」です。

表 9：コマンドボタン
項目名
説明
Add
 SNMPコミュニティーを追加します。
Edit
 該当のSNMPコミュニティーの登録内容を変更します。
Delete
 該当のSNMPコミュニティーを削除します。
Apply
 設定の変更をコンフィグに保存し、動作に反映します。
Cancel
 設定の変更を破棄します。

本製品にはデフォルトで、MIBオブジェクトの読み書きが行える「private」と、MIBオブジェクトの読み出しのみが行える「public」が設定されています。

表 10：デフォルト設定のSNMPコミュニティー
Community Name
Community Mode
Group Name
View Name
Access Rights
private Basic − all Read Write
public Basic − all Read Only



User List

SNMPv3で使用する、SNMPユーザーを登録します。
SNMPユーザーには、所属するSNMPグループのほか、認証、暗号化の有無や方式を設定します。

表 11：SNMPユーザーの管理
項目名
説明
User Name SNMPコミュニティーの名前を4〜30文字の半角英数字、記号（# $ ( ) * , - . : ; < = > @ [ ] ^ _ { | } ~）または半角スペースで設定します。
Group Name 該当のSNMPユーザーが所属するSNMPグループをドロップダウンリストから選択します。SNMPグループをドロップダウンリストから選択します。
ドロップダウンリストには、「Group List」画面で作成したSNMPグループのうち、「Security Mode」が「v3」のもののみが表示されます。また、SNMPグループの「Security Level」を、SNMPグループ名とあわせて表示します。
Privilege Mode 該当のSNMPユーザーに設定するセキュリティーレベルを「No Auth」、「Auth」、または「Priv」から選択します。
「No Auth」を選択した場合は、認証、暗号化ともに行いません。
「Auth」を選択した場合は、認証、暗号化ともに行います。
「Priv」を選択した場合は、認証は行いますが、暗号化は行いません。
本項目は、所属させるSNMPグループの「Security Level」と同じものを選択する必要があります。
デフォルトは「No Auth」です。
Authentication Protocol 該当のSNMPユーザーの認証に用いる認証プロトコルを「None」、「MD5」、「SHA」から選択します。
「MD5」「SHA」を選択した場合は、「Authentication Password」を設定します。
デフォルトは「None」です。
Authentication Password 認証パスワードを8〜32文字の半角英数字、記号（! # $ ( ) * , - . : ; < = > @ [ ] ^ _ ` { | } ~）、および半角スペースで設定します。
Encryption Protocol 該当のSNMPユーザーの認証に用いる暗号化プロトコルを「None」、「DES」から選択します。
「DES」を選択した場合は、「Encryption Key」を設定します。
デフォルトは「None」です。
Encryption Key 暗号化キーを8〜64文字の半角英数字、記号（! # $ ( ) * , - . : ; < = > @ [ ] ^ _ ` { | } ~）、および半角スペースで設定します。

表 12：コマンドボタン
項目名
説明
Add
 SNMPユーザーを追加します。
Delete
 該当のSNMPユーザーを削除します。
Apply
 設定の変更をコンフィグに保存し、動作に反映します。
Cancel
 設定の変更を破棄します。

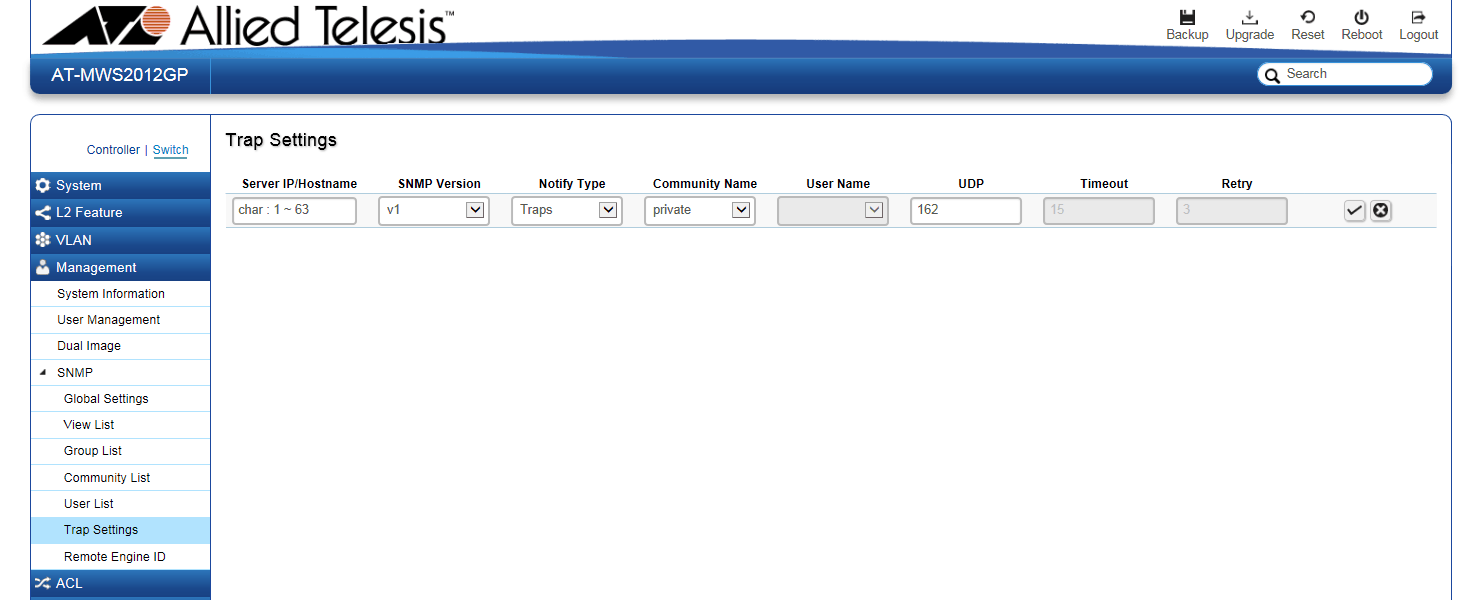

Trap Settings

SNMP通知メッセージ（トラップまたはInform Request）の送信先ホストの設定を行います。

表 13：SNMP通知メッセージの送信先ホストの設定
項目名
説明
Server IP/Hostname 送信先ホストのIPアドレス、またはホスト名を設定します。
SNMP Version SNMPメッセージのバージョンを、「v1」、「v2c」、「v3」から選択します。デフォルトは「v1」です。
Notify Type 送信先ホストへの通知メッセージの種類を「Traps」または「Informs」から選択します。
「Traps」を選択すると、イベント発生時にSNMPトラップを送信します。SNMPではUDPを使用するため、ネットワーク上でパケットが破棄された場合に、再送処理を行いません。
「Informs」を選択すると、SNMPトラップの代わりに、送信先ホストからの確認応答を要求する、SNMP Inform Requestを送信します。「Informs」は、「SNMP Version」が「v2c」または「v3」の場合のみ選択できます。
デフォルトは「Traps」です。
Community Name 送信先ホストに通知メッセージを送信するSNMPコミュニティー名をドロップダウンリストから選択します。
ドロップダウンリストには、「Community List」画面で作成したSNMPコミュニティーが表示されます。
本項目は「SNMP Version」が「v1」または「v2c」の場合のみ有効になり、デフォルトは「private」です。
User Name 送信先ホストにメッセージを送信するSNMPユーザー名をドロップダウンリストから選択します。
ドロップダウンリストには、「User List」画面で作成したSNMPユーザーが表示されます。
本項目は「SNMP Version」が「v3」の場合のみ有効になります。
UDP 送信先ホストとの通信に使用するUDPポート番号を1〜65535の数値で設定します。デフォルトは「162」です。
Timeout Inform Requestに対する送信先ホストからの確認応答の待ち受け時間を1〜300の数値（単位：秒）で設定します。
本項目は「Notify Type」が「Informs」の場合のみ有効になり、デフォルトは「15」です。
Retry Inform Requestの送信回数を1〜255の数値で設定します。送信先ホストから確認応答がない場合、最大で本項目に設定された回数まで、Inform Requestの再送を行います。
本項目は「Notify Type」が「Informs」の場合のみ有効になり、デフォルトは「3」です。

表 14：コマンドボタン
項目名
説明
Add
 送信先ホストの設定を追加します。
Delete
 送信先ホストの設定を削除します。
Apply
 設定の変更をコンフィグに保存し、動作に反映します。
Cancel
 設定の変更を破棄します。



Remote Engine ID

SNMPv3においてSNMPメッセージの送受信、認証や暗号化に必要となる、リモートエンジンIDを管理します。

表 15：リモートエンジンIDの設定
項目名
説明
Server ID リモート機器のIPアドレスを入力します。
Remote Engine ID リモート機器のSNMPエンジンIDを、5〜32オクテット長（10〜64桁の偶数桁）の16進数（0〜9、A〜F）で設定します。

表 16：コマンドボタン
項目名
説明
Add
 リモートエンジンIDの設定を追加します。
Delete
 リモートエンジンIDの設定を削除します。
Apply
 設定の変更をコンフィグに保存し、動作に反映します。
Cancel
 設定の変更を破棄します。
