本製品は、スイッチポート単位でLAN上のユーザーや機器を認証する、IEEE 802.1Xポート認証機能を実装しています。

802.1X認証機能を使用すると、スイッチポートに接続された機器やその利用者（ユーザー）を認証紙、認証に成功したときだけ同機器からの通信、および、同機器への通信を許可するよう設定できます。また、ダイナミックVLAN機能により、認証に成功した機器を特定のVLANにアサインすることも可能です。


概要

802.1X認証のシステムは、通常、下記の3要素から成り立っています。


本製品の各スイッチポートは、Authenticatorとして動作可能です。認証サーバー（RADIUSサーバー）は別途用意する必要があります。

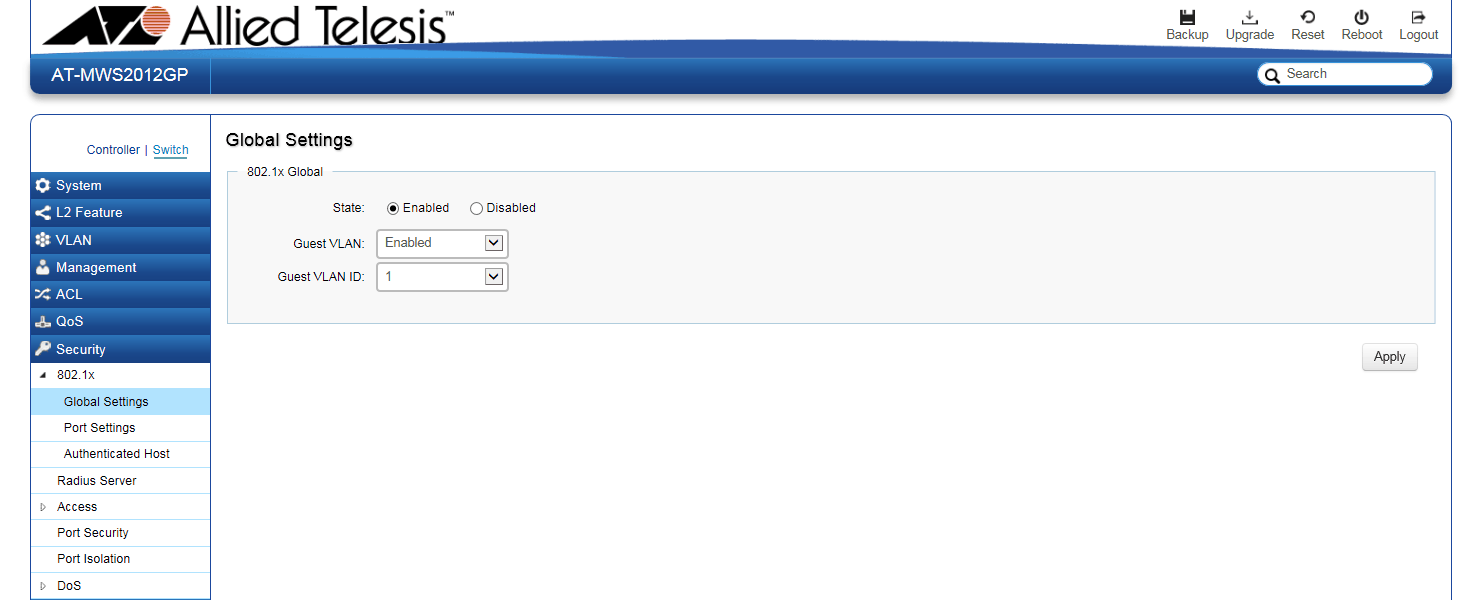

Global Settings

802.1X認証を使用するための一般設定を行います。

表 1：一般設定
項目名
説明
State 802.1X認証機能を使用するか否かを、「Enabled」（有効）または「Disabled」（無効）から選択します。
デフォルトは「Disabled」です。
Guest VLAN ゲストVLAN機能を使用するか否かを、「Enabled」（有効）または「Disabled」（無効）から選択します。
ゲストVLANを有効にすると、Supplicantが認証に失敗した場合、ポートのVLANをゲストVLAN IDに動的に変更することで、ネットワークへのアクセスを制限付きで許可することができます。
デフォルトは「Disabled」です。
Guest VLAN ID ゲストVLANのVLAN IDを、ドロップダウンリストから選択します。ドロップダウンリストには、「VLAN」/「802.1Q」画面で作成されたVLANのVLAN IDが表示されます。
デフォルトは「1」です。

表 2：コマンドボタン
項目名
説明
Apply 設定の変更をコンフィグに保存し、動作に反映します。

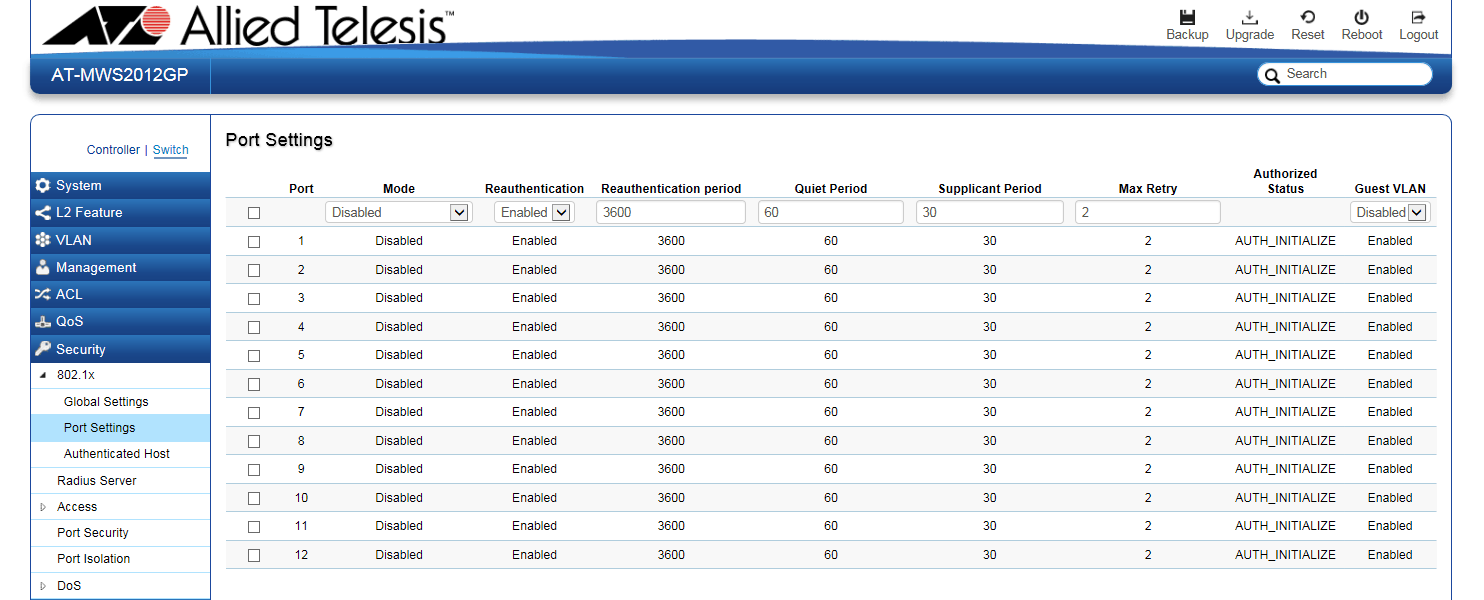

Port Settings

各スイッチポートでの802.1X認証の動作を設定します。

表 3：ポートごとの設定
項目名
説明
Port ポート番号を表示します。
ポート番号は、以下のスイッチポートを指します。

AT-MWS2012GP
・1〜8：　10/100/1000BASE-T PoEポート
・9、10：　10/100/1000BASE-Tポート
・11、12：　SFPスロット

AT-MWS5028GP
・1〜24：　10/100/1000BASE-T PoEポート
・25〜28：　SFPスロット
Mode 該当のポートでの802.1X認証の使用方法を、「Disabled」、「Auto」、「Force Authorized」、「Force Unauthorized」から選択します。
「Disabled」を選択すると、該当のポートで802.1X認証を使用しません。
「Auto」を選択すると、802.1X認証のAuthenticatorとして動作し、該当のポートの状態は認証の結果に応じて変動します。
「Force Authorized」を選択すると、該当のポートを認証済み（Authorized）として固定設定します。
「Force Unauthorized」を選択すると、該当のポートを未認証（Unauthorized）として固定設定します。
デフォルトは「Disabled」です。
Reauthentication 該当のポートにおいて、Supplicantの再認証を有効にするか否かを、「Enabled」（有効）または「Disabled」（無効）から選択します。
Supplicantの再認証を有効にすると、認証に成功したSupplicantを定期的に再認証します。再認証の時間になると、SupplicantにEAPOLパケット（EAP Request/Identity）を送信してユーザー情報を再取得し、RADIUSサーバーに認証要求を送信します。通常、802.1X認証Supplicantはユーザー情報をキャッシュしており、Supplicantのユーザーは再認証を意識することはありません。
デフォルトは「Enabled」です。
Reauthentication period Supplicantの再認証間隔を、30〜65535の数値（単位：秒）で設定します。
デフォルトは「3600」です。
Quiet Period Supplicantの認証に失敗したのち、Supplicantとの通信を拒否する期間を、0〜65535の数値（単位：秒）で設定します。
デフォルトは「60」です。
Supplicant Period Supplicantからの応答待ち時間を、1〜65535の数値（単位：秒）で設定します。
デフォルトは「30」です。
Max Retry 該当のポートで802.1X認証を行う時、EAPOLパケット（EAP Request/Identity）を何回まで再送するか（reauthMax）を、1〜10の数値で設定します。
デフォルトは「2」です。
Authorized Status 認証の状態を表示します。
Guest VLAN ゲストVLANを使用するか否かを、「Enabled」（有効）または「Disabled」（無効）から選択します。
デフォルトは「Enabled」です。

表 4：コマンドボタン
項目名
説明
Apply 設定の変更をコンフィグに保存し、動作に反映します。

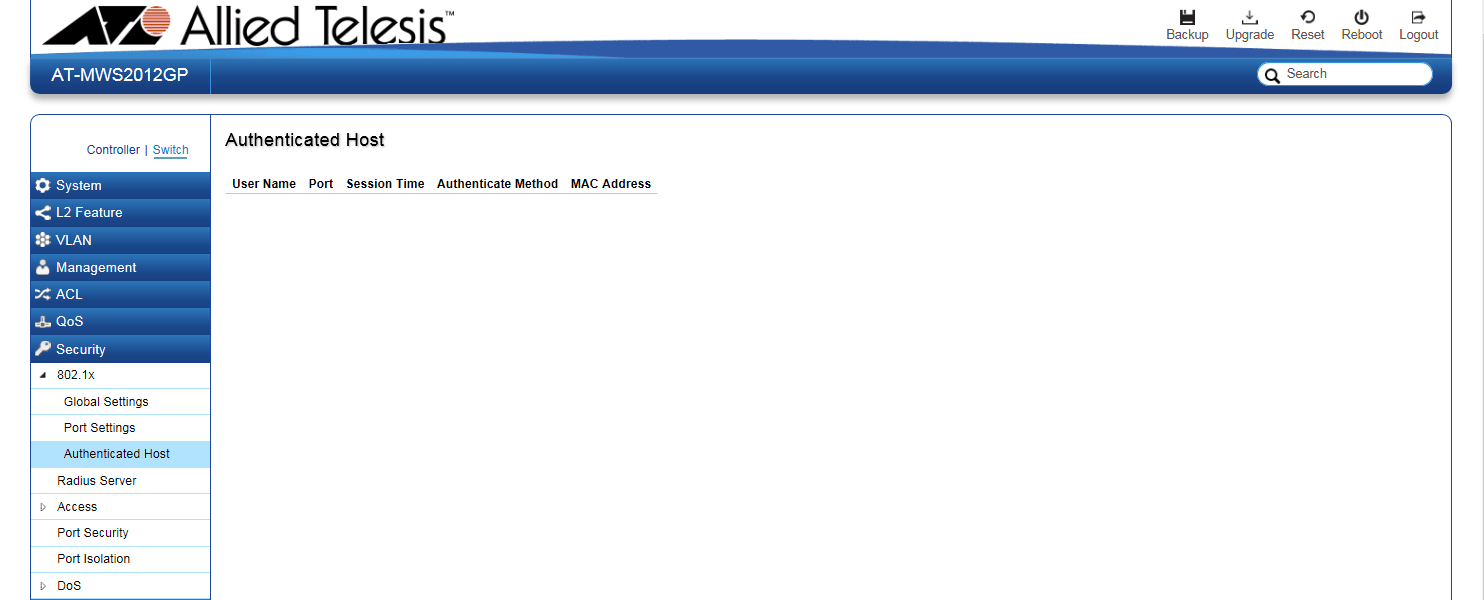

Authenticated host

認証されたSupplicantの情報を表示します。

表 5：認証済みSupplicant
項目名
説明
User Name 認証されたユーザー名を表示します。
Port 認証されたスイッチポートのポート番号を表示します。
Session Time 認証を受けてからの経過時間を表示します。
Authenticate Method 認証方式を表示します。
MAC Address SupplicantのMACアドレスを表示します。
