リファレンス編 / スイッチ / L2 Feature / LLDP

本製品は、LAN上の隣接機器との間で管理情報（機器・ポートの識別子、管理アドレス、所属VLANなど）を通知しあうプロトコルLLDP（Link Layer Discovery Protocol。IEEE 802.1AB）に対応しています。

LLDPは情報の要求や確認応答の仕組みを持たず、対応機器が情報を一方的に通知して、もう一方の対応機器がこれを受信するだけの単純なプロトコルですが、受信した情報をMIBオブジェクトとして保持する方法が標準化されているため、LLDP対応機器が収集した情報にSNMP経由でアクセスすることができ、ネットワーク構成の把握などに役立ちます。

Global Settings

LLDPに関する一般設定を行います。

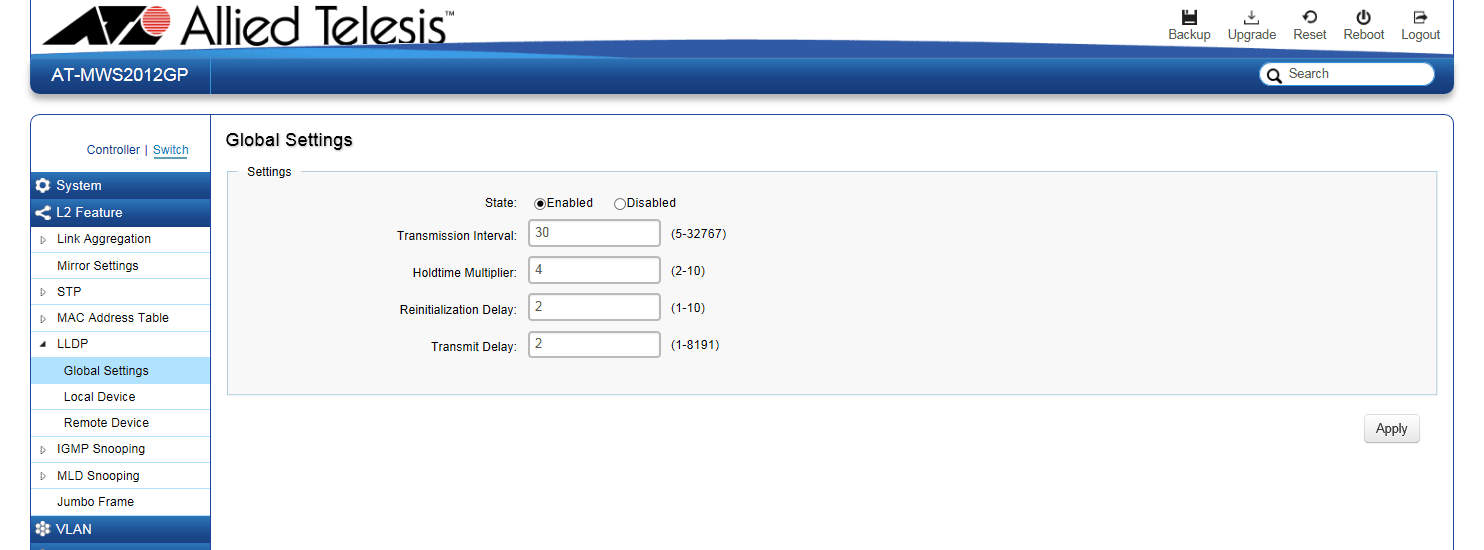

表 1：一般設定

項目名	説明
State	LLDPを使用するか否かを、「Enabled」（使用する）または「Disabled」（使用しない）から選択します。デフォルトは「Enabled」です。
Transmission Interval	LLDPパケットの送信間隔（msgTxInterval）を、5～32767の数値（単位：秒）で設定します。 Transmission Interval（msgTxInterval）は、Transmit Delay（txDelay）の4倍より大きい値である必要があります。またTransmission Interval（msgTxInterval）×Holdtime Multiplier（msgTxHold）は65535より小さい値である必要があります。デフォルトは「30」です。
Holdtime Multiplier	LLDPで送信する自身の情報の有効期間（TTL：Time To Live）を決定する係数（msgTxHold）を、2～10の数値で設定します。 TTLは、Transmission Interval（msgTxInterval）×Holdtime Multiplier（msgTxHold）で求められます。デフォルトは「4」です。
Reinitialization Delay	スイッチポートでLLDPが無効化されてから再初期化を開始するまでの最小間隔（reinitDelay）を、1～10の数値（単位：秒）で設定します。デフォルトは「2」です。
Transmit Delay	自身の情報が変更されてからLLDPパケットを送信するまでの最小間隔（txDelay）を、1～8191の数値（単位：秒）で設定します。 Transmit Delay（txDelay）は、Transmission Interval（msgTxInterval）の4分の1より小さい値である必要があります。デフォルトは「2」です。

表 2：コマンドボタン

項目名	説明
Apply	設定の変更をコンフィグに保存し、動作に反映します。

Local Device

本製品自身が近隣のネットワーク機器に通知する情報を表示します。

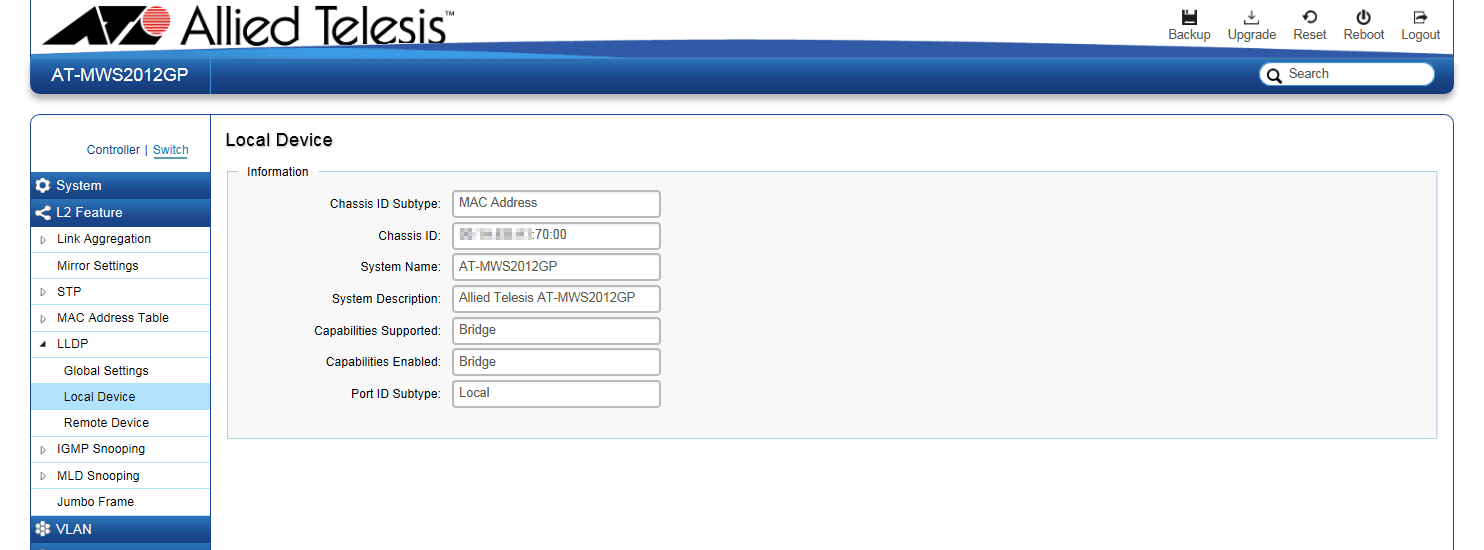

表 3：本製品自身のLLDP情報

項目名	説明
Chassis ID Subtype	シャーシ識別子サブタイプを表示します。本製品では「MAC Address」が表示されます。
Chassis ID	シャーシ識別子を表示します。本製品では、シャーシ識別子として、本製品のMACアドレスを表示します。
System Name	本製品の管理上のデバイス名を表示します。デバイス名の設定については、「Management」/「System Information」をご覧ください。
System Description	本製品の説明文字列を表示します。「Allied Telesis AT-MWS2012GP」または「Allied Telesis AT-MWS5028GP」が表示されます。
Capabilities Supported	システムで利用機能な機能のうち、サポートしているものを表示します。「Bridge」が表示されます。
Capabilities Enabled	システムで利用機能な機能のうち、有効化されているものを表示します。「Bridge」が表示されます。
Port ID Subtype	ポート識別子サブタイプを表示します。「Local」が表示されます。

Remote Device

本製品が近隣のネットワーク機器から受信した情報を表示します。

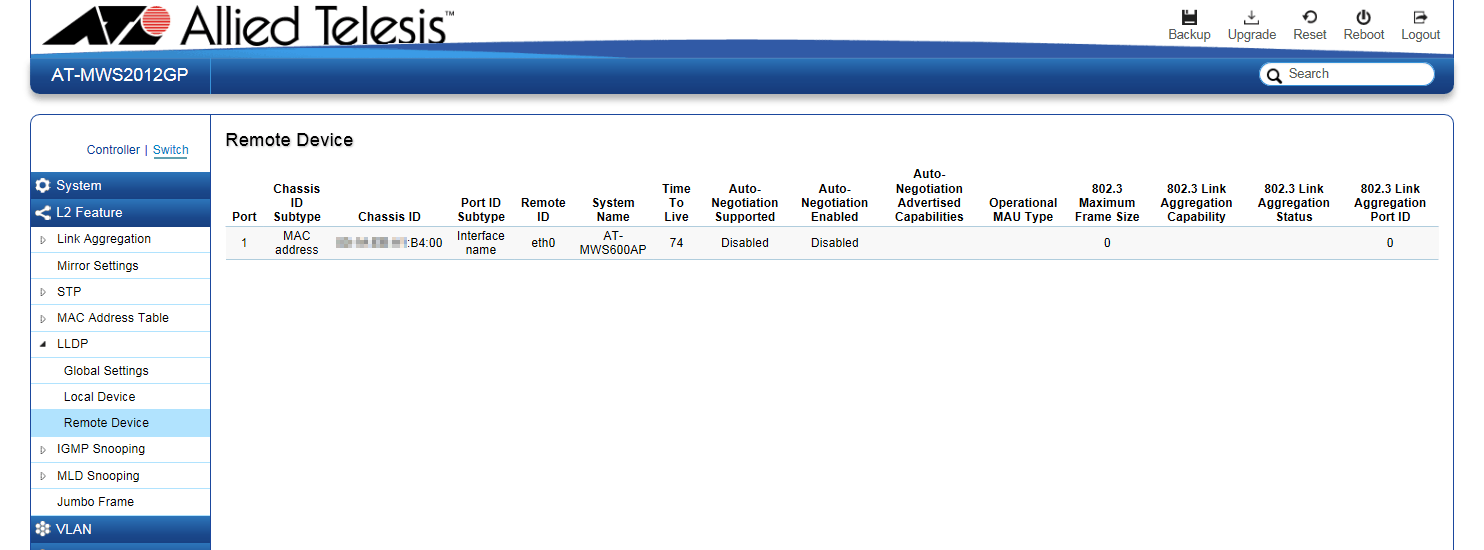

表 4：近隣ネットワーク機器のLLDP情報

項目名	説明
Port	他機器が接続された本製品のポート番号を表示します。
Chassis ID Subtype	他機器のシャーシ識別子サブタイプを表示します。
Chassis ID	他機器のシャーシ識別子を表示します。
Port ID Subtype	他機器のポートのポート識別子サブタイプを表示します。
Remote ID	他機器のポートのポート識別子を表示します。
System Name	他機器の管理上のシステム名を表示します。
Time To Live	他機器から受信した有効期間（単位：秒）を表示します。
Auto-Negotiation Supported	他機器のポートがオートネゴシエーションをサポートしているか否かを表示します。
Auto-Negotiation Enabled	他機器のポートがオートネゴシエーションを使用するか否かを表示します。
Auto-Negotiation Advertised Capabilities	他機器のポートがオートネゴシエーションで通知している通信速度・デュプレックスモードを表示します。
Operational MAU Type	他機器のポートの実際の通信速度・デュプレックスモードを表示します。
802.3 Maximum Frame Size	他機器のポートがサポートする最大Ethernetフレームサイズ（単位：バイト）を表示します。
802.3 Link Aggregation Capability	他機器のポートがリンクアグリゲーションをサポートしているか否かを表示します。
802.3 Link Aggregation Status	他機器のポートがリンクアグリゲーションを使用するか否かを表示します。
802.3 Link Aggregation Port ID	ポートがトランクグループのメンバーポートになっている場合、該当トランクグループのポート識別子を表示します。
