リファレンス編 / スイッチ / VLAN / 802.1Q

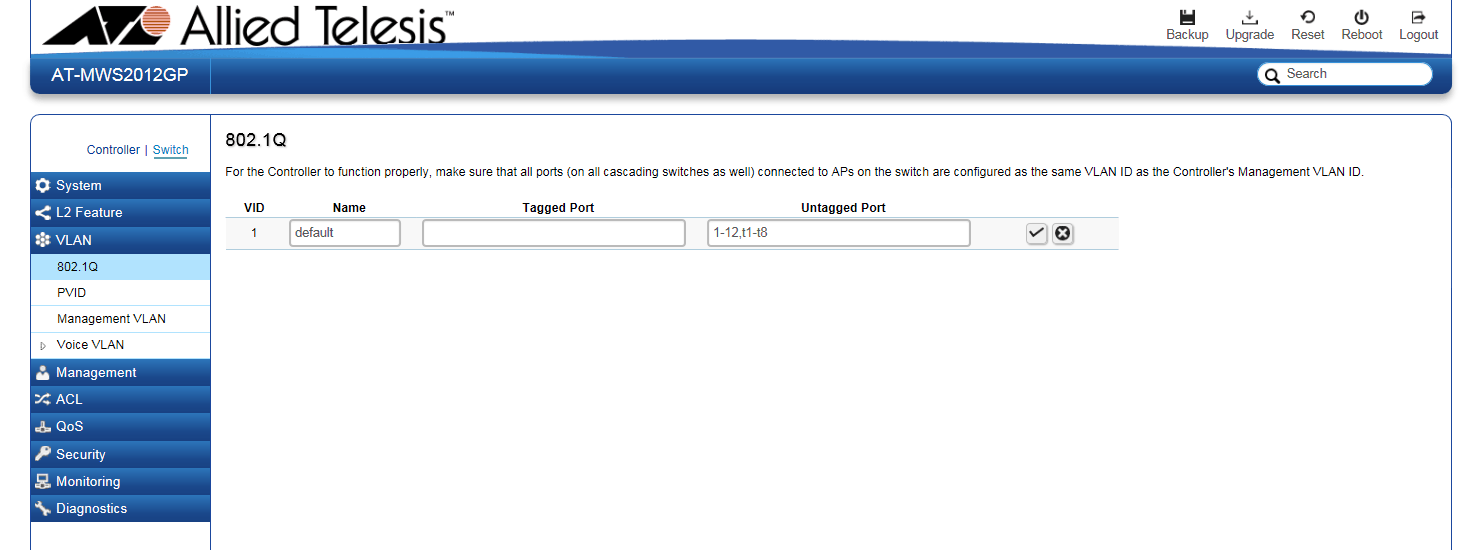

IEEE 802.1Q（VLANタギング）に基づくVLAN設定を行います。
また、ポートVLANや管理VLANに割り当てるVLAN IDもこの画面で作成します。

表 1：タグVLANの定義
VID 設定するVLAN IDを1～4094の数値で設定します。
なお、VLAN ID 1はデフォルトVLANに使用されており、重複して使用することはできません。
Name VLANの名前を、0～32文字の半角英数字、記号（! # $ ( ) * , - . : ; < = > @ [ ] ^ _ ` { | } ~）、および半角スペースで設定します。
何も設定しない場合、「VLANxxxx」（xxxxは4桁のVLAN ID）が自動的に登録されます。
Tagged Port/Untagged Port VLANに対し、タグ付きポート（トランクポート）、タグなしポート（アクセスポート）の設定を行います。
各ポートに対して、タグ付きポート（tagged）、タグなしポート（untagged）、または、指定なし（none）のいずれかのラジオボタンをオンにします。
ポート番号は、以下のスイッチポートまたはトランクグループを指します。

AT-MWS2012GP
・1～8：　10/100/1000BASE-T PoEポート
・9、10：　10/100/1000BASE-Tポート
・11、12：　SFPスロット
・t1～8：　トランクグループ

AT-MWS5028GP
・1～24：　10/100/1000BASE-T PoEポート
・25～28：　SFPスロット
・t1～8：　トランクグループ

トランクグループの詳細については、「L2 Feature」/「Link Aggregation」をご覧ください。

表 2：コマンドボタン
項目名
説明
Add
 VLAN IDを追加します。
Edit
 該当のVLAN IDの登録内容を変更します。
Delete
 該当のVLAN IDを削除します。
Apply
 設定の変更をコンフィグに保存し、動作に反映します。
Cancel
 設定の変更を破棄します。


Note
ポートVLANとタグVLANの設定は相互に排他的です。「VLAN」/「PVID」画面で設定を適用した場合は、本画面での設定は無効となります。また、本画面で設定を適用した場合は、「VLAN」/「PVID」画面での設定は無効となります。

Note
デフォルトでは、すべてのポートにVID=1が割り当てられています。

タグVLANの設定は、次のように行います。
  1. VLAN IDを新規に登録する場合は、表の右上の「Add」ボタンをクリックします。
    既存のVLANの設定を変更する場合は、編集するVIDの行右端の「Edit」ボタンをクリックします。

  2. （新規登録の場合のみ）
    「VID」テキストフィールドに登録するVLAN IDを1～4094の数値で入力します。
    既存のVLAN IDを重複して登録することはできません。

  3. 該当のVLAN IDの管理上の名前を、32文字以内の半角英数字、記号（! # $ ( ) * , - . : ; < = > @ [ ] ^ _ ` { | } ~）、および半角スペースで設定します。

  4. タグ付きポート（トランクポート）、タグなしポート（アクセスポート）の設定を行います。

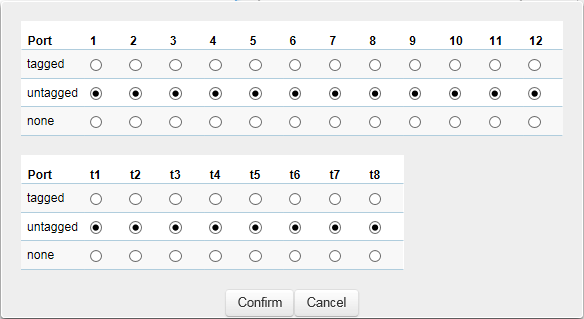

    「Tagged Port」または「Untagged Port」テキストフィールドをクリックすると、ポート番号の一覧がポップアップ画面に表示されます。

    ポートごとに、以下の3つのラジオボタンから、該当のVLAN IDに対するスイッチポートの設定を選択します。


  5. 「Apply」ボタンをクリックして、設定の変更を適用します。
    変更を破棄する場合は、「Cancel」ボタンをクリックします。
