リファレンス編 / スイッチ / VLAN / Voice VLAN

ボイスVLANは、IP電話などを接続する音声データ用のVLANを簡単に設定するための機能です。

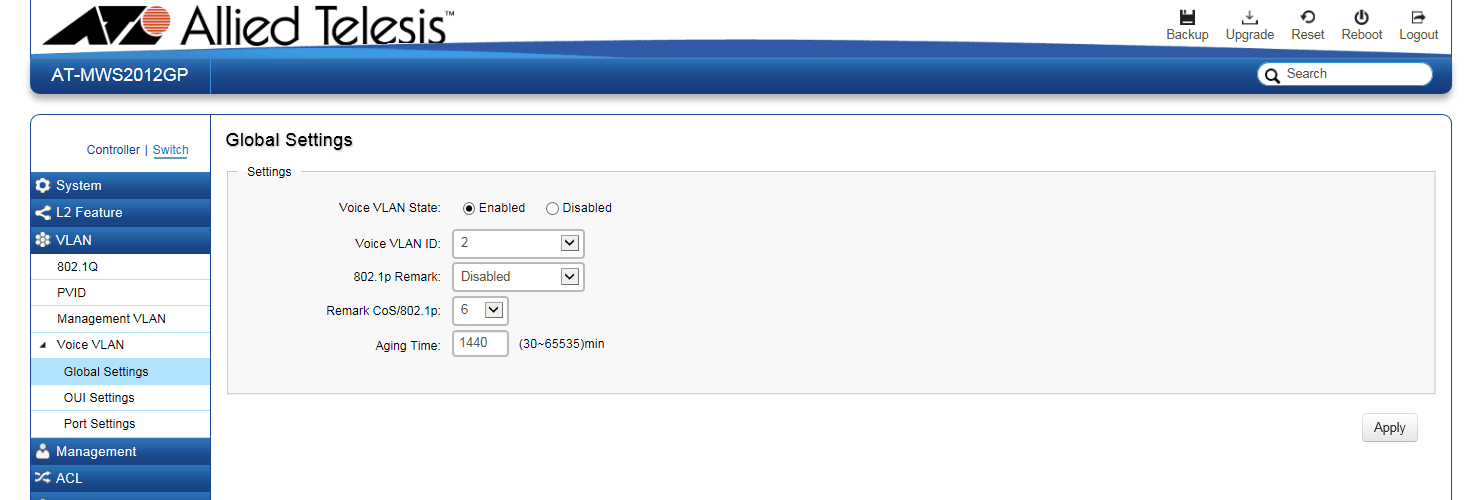

Global Settings

ボイスVLANに関する一般設定を行います。
IP電話などの音声データのトラフィックを特定のVLANで転送することで、サービス品質の安定を図ることができます。

表 1：一般設定

項目名	説明
Voice VLAN State	ボイスVLANを使用するか否かを「Enabled」または「Disabled」から選択します。「Enabled」を選択すると、IP電話などの音声データのトラフィックを特定のVLANで転送します。「Disabled」を選択すると、IP電話などの音声データを、一般のデータ通信と同様に扱います。デフォルトは「Disabled」です。
Voice VLAN ID	ボイスVLANに指定するVLAN IDをドロップダウンリストから選択します。
802.1p Remark	VoIPトラフィックのリマーキングを行うか否かを設定します。 IEEE 802.1p Class of Service（CoS）値はVLANタグヘッダー内の3ビットのフィールドで、パケット取り扱い時の優先度を示します。「Enabled」を選択すると、受信したVoIPパケットのCoS値を「Remark CoS/802.1p」の設定値で上書きし、送信ポートに転送します。「Disabled」を選択すると、送信パケットのCoS値を上書きせず、そのまま送信ポートに転送します。デフォルトは「Disabled」です。
Remark CoS/802.1p	VoIPトラフィック転送時にパケットを上書きするCoS値を0～7の数値から選択します。デフォルトは「6」です。
Aging Time	自動的にボイスVLANに追加されたポートを削除するまでの時間を30～65535の数値（単位：分）で設定します。このタイマーはVoIP機器の通話が終了し、MACアドレスがフォワーディングデータベースから消去された時点で監視を開始し、本項目で設定した時間が経過すると、ボイスVLANグループから削除されます。タイマー動作中にVoIP通信が再度発生した場合は、タイマーはリセットされ、再びMACアドレスがフォワーディングデータベースから消去された時点で新たに監視を行います。デフォルトは1440（単位：分）です。

表 2：コマンドボタン

項目名	説明
Apply	設定の変更をコンフィグに保存し、動作に反映します。

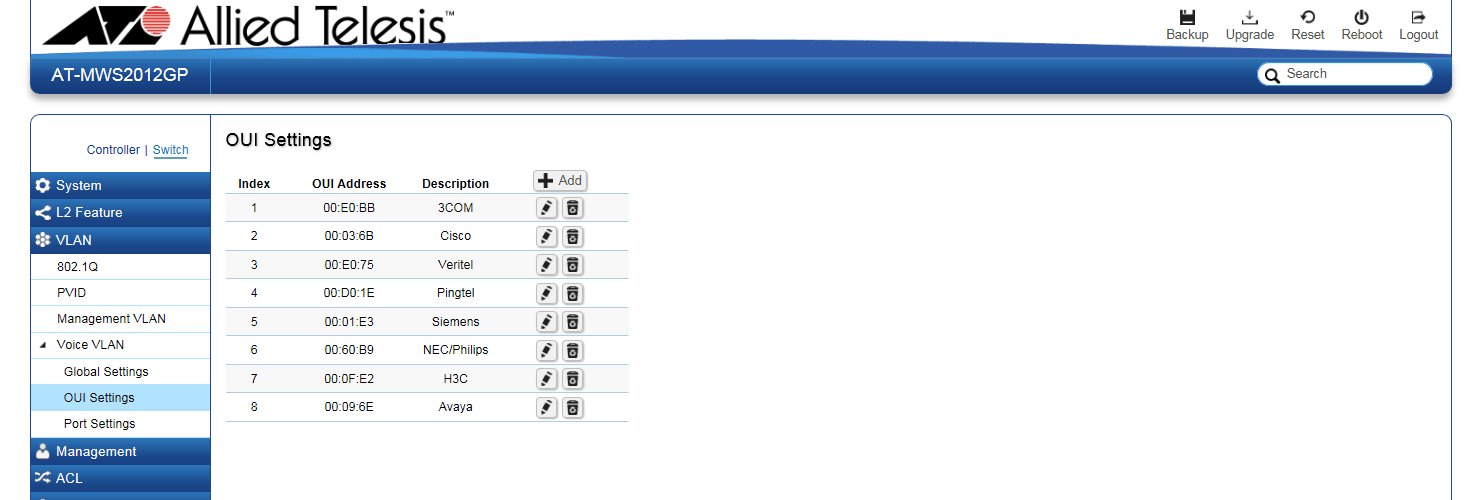

OUI Settings

MACアドレスの上位3オクテットはOUI（Organizationally Unique Identifier）と呼び、ネットワーク機器メーカーによって異なります。
ボイスVLANが有効に設定されている場合、受信パケットの送信元MACアドレスのOUIが本製品に事前に登録されたものと一致した場合、受信ポートをボイスVLANに追加し、受信パケットを音声パケットとして取り扱います。

表 3：OUI設定

項目名	説明
Index	OUI設定の表示上の番号です。
OUI Address	登録されたOUI（Organizationally Unique Identifier）をxx:xx:xxの形式で登録します。xxは1オクテット（2桁）の16進数です。0～9、a～f、A～Fが使用できます。
Description	OUIの説明（メーカー名など）を0～32文字の半角英数字、記号（! # $ ( ) * , - . : ; < = > @ [ ] ^ _ ` { \| } ~）、および半角スペースで入力します。

表 4：コマンドボタン

項目名	説明
Add	OUIを追加します。
Edit	該当のOUIの登録内容を変更します。
Delete	該当のOUIを削除します。
Apply	設定の変更をコンフィグに保存し、動作に反映します。
Cancel	設定の変更を破棄します。

本製品には、デフォルトで以下のOUIが登録されています。

表 5：登録済みのOUI

ID	OUI	説明
1	00:E0:BB	3COM
2	00:03:6B	Cisco
3	00:E0:75	Veritel
4	00:D0:1E	Pingtel
5	00:01:E3	Siemens
6	00:60:B9	NEC/Philips
7	00:0F:E2	H3C
8	00:09:6E	Avaya

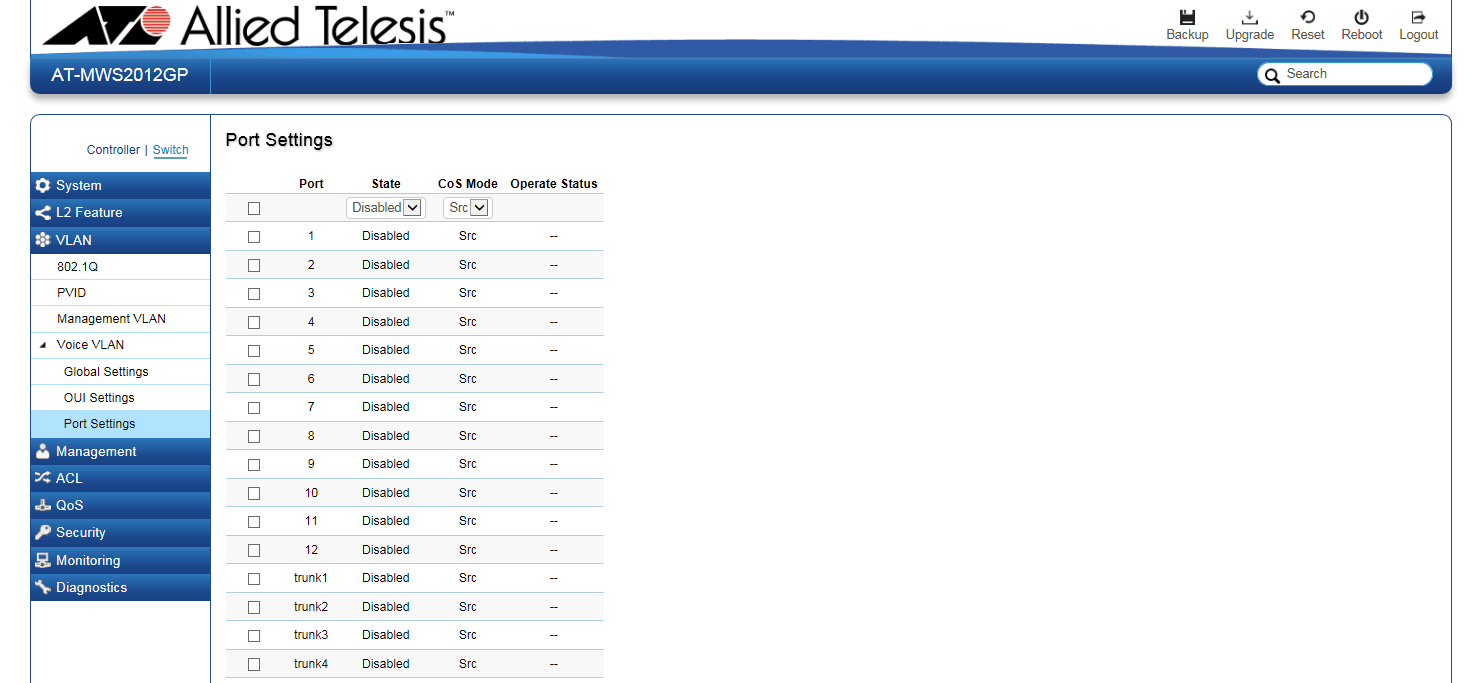

Port Settings

ポートごとのボイスVLANの設定を行います。

表 6：ポートごとの設定

項目名	説明
Port	ポート番号を表示します。ポート番号は、以下のスイッチポートまたはトランクグループを指します。 AT-MWS2012GP ・1～8：　10/100/1000BASE-T PoEポート・9、10：　10/100/1000BASE-Tポート・11、12：　SFPスロット・trunk1～8：　トランクグループ AT-MWS5028GP ・1～24：　10/100/1000BASE-T PoEポート・25～28：　SFPスロット・trunk1～8：　トランクグループトランクグループの詳細については、「L2 Feature」/「Link Aggregation」をご覧ください。
State	ボイスVLANを有効にするか否かを、「Enabled」（有効）または「Disable」（無効）から選択します。デフォルトは「Disabled」です。
CoS Mode	IEEE 802.1p CoS（Class of Service）値を適用するパケットを選択します。・Src：送信元MACアドレスのOUIが本製品に登録されているものと一致するパケットに対して、CoS値を適用します。・All：ボイスVLAN上のすべてのパケットに対してCoS値を適用します。デフォルトは「Src」です。
Operate Status	該当のポートでのボイスVLANの動作状態を表示します。

表 7：コマンドボタン

項目名	説明
Apply	設定の変更をコンフィグに保存し、動作に反映します。

ポートごとの設定は、次のように変更します。

設定を変更する各ポートの、行の左端のチェックボックスを「チェックあり」にします。
「チェックなし」のポートについては、設定は変更されません。
選択したポートの設定を変更する場合は、各列の上端のテキストフィールドに入力、または、ドロップダウンリストから設定値を選択します。
「Apply」ボタンを押して、設定の変更を適用します。
