[index] AT-MWS-GPシリーズ リファレンスマニュアル 2.1.1
ネットワークセグメントごとの通信状態の統計・管理する、RMON（Remote Network Monitoring）の設定を行います。

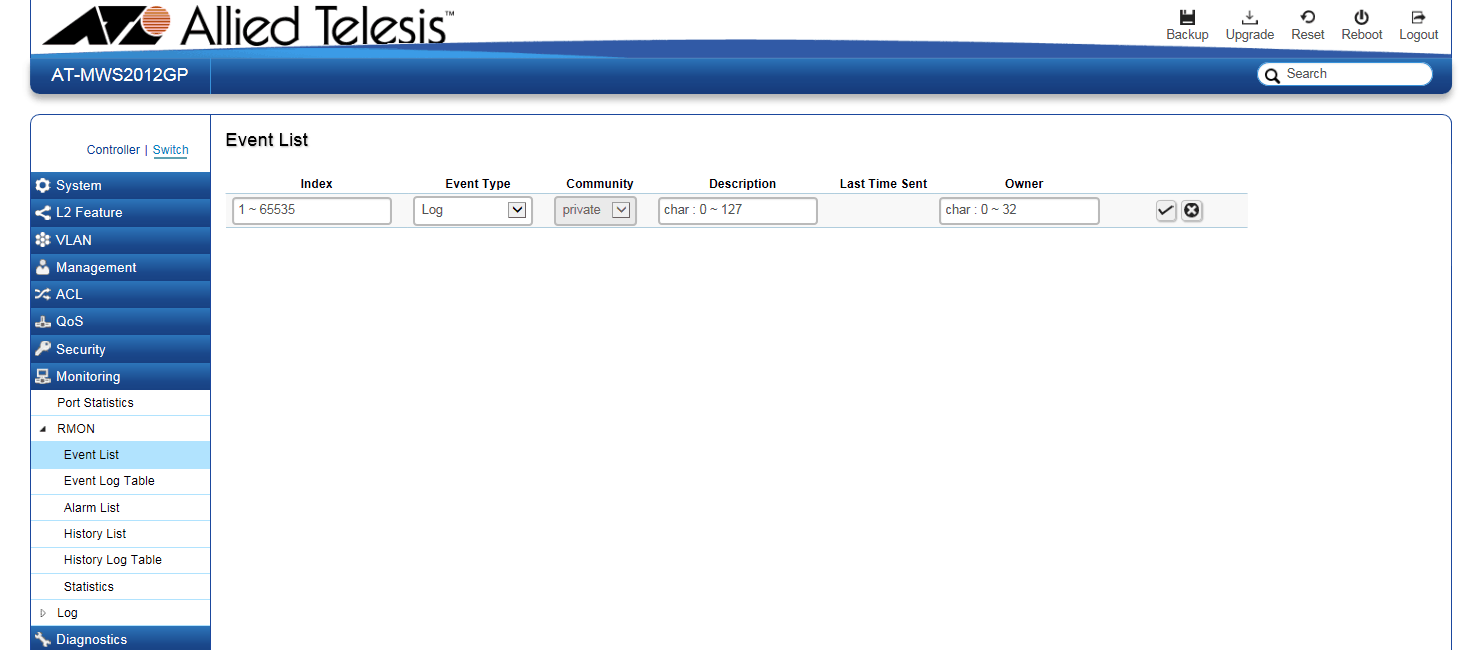

| Index | RMONイベントの番号を1～65535の数値で設定します。 |
| Event type | RMONアラームの発生時に実行するイベントタイプ（eventType）を、「Log」、「SNMP Trap」、「Log and Trap」から選択します。 「Log」を選択した場合、ログに記録します。 「SNMP Trap」を選択した場合、指定したSNMPコミュニティー名のSNMPトラップを送信します。 「Log and Trap」を選択した場合、ログに記録し、かつ指定したSNMPコミュニティー名のSNMPトラップを送信します。 デフォルトは「Log」です。 |
| Community | SNMPトラップを送信するのに用いるSNMPコミュニティー名をドロップダウンリストから選択します。 ドロップダウンリストには、「Management」/「SNMP」/「Community List」画面で作成されたSNMPコミュニティーの名前が表示されます。 デフォルトは「private」です。 |
| Description | イベントの説明（eventDescription）を、0～127文字の半角英数字、記号（# $ ( ) * , - . : ; < = > @ [ ] ^ _ { | } ~）または半角スペースで設定します。 |
| Last Time Sent | 該当のイベントログが最後に記録された、または、SNMPトラップが最後に送信された時間を表示します。 |
| Owner | イベントのオーナー名（eventOwner）を0～32文字の半角英数字、記号（# $ ( ) * , - . : ; < = > @ [ ] ^ _ { | } ~）または半角スペースで設定します。 |
Add |
RMONイベントを追加します。 |
Edit |
該当のRMONイベントの登録内容を変更します。 |
Delete |
該当のRMONイベントを削除します。 |
Apply |
設定の変更をコンフィグに保存し、動作に反映します。 |
Cancel |
設定の変更を破棄します。 |

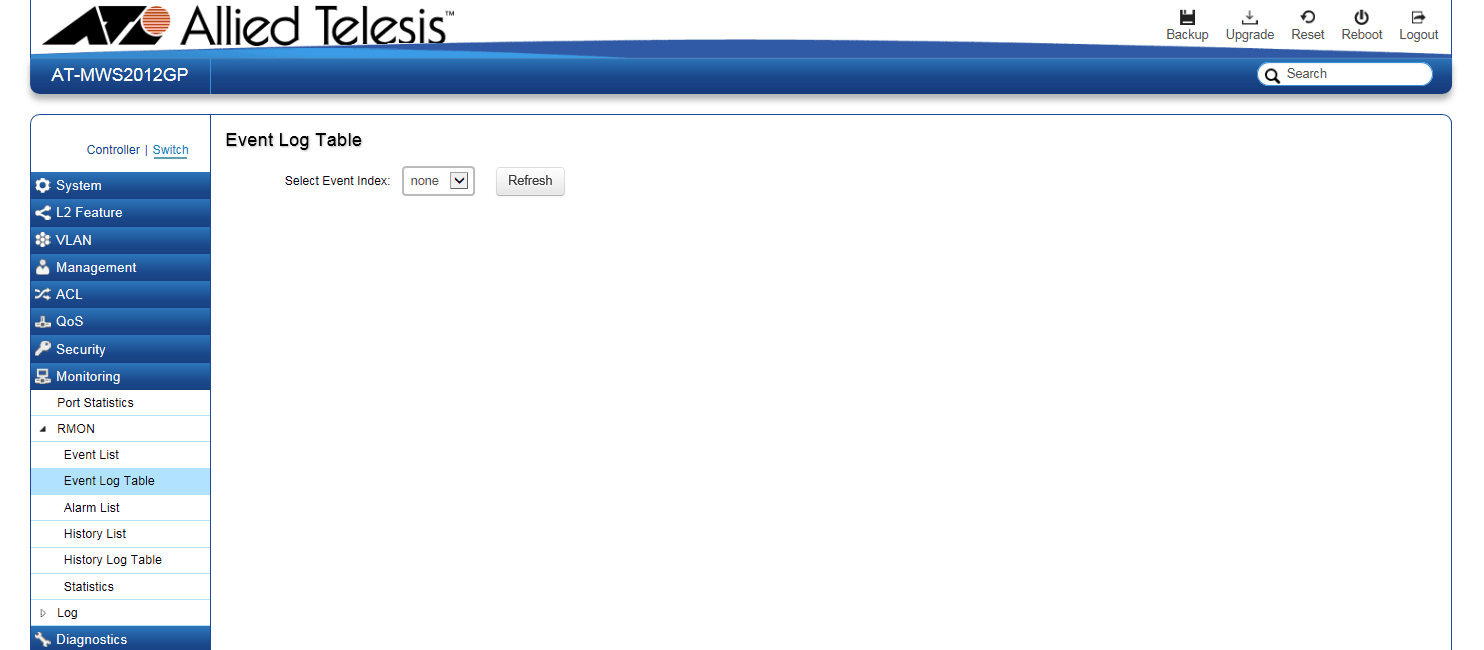

| Select Event Index | ログ一覧を表示するRMONイベントの番号をドロップダウンリストから選択します。 ドロップダウンリストには、「Event List」画面で作成されたRMONイベントの番号、または「none」が表示されます。 デフォルトは「none」です。 |
| Refresh | 選択したRMONイベントのログ一覧を更新します。 |
| Index | RMONイベントの番号を表示します。 |
| Log Time | 該当のイベントログまたはSNMPトラップが記録された時間を表示します。 |
| Description | イベントの詳細を表示します。 |

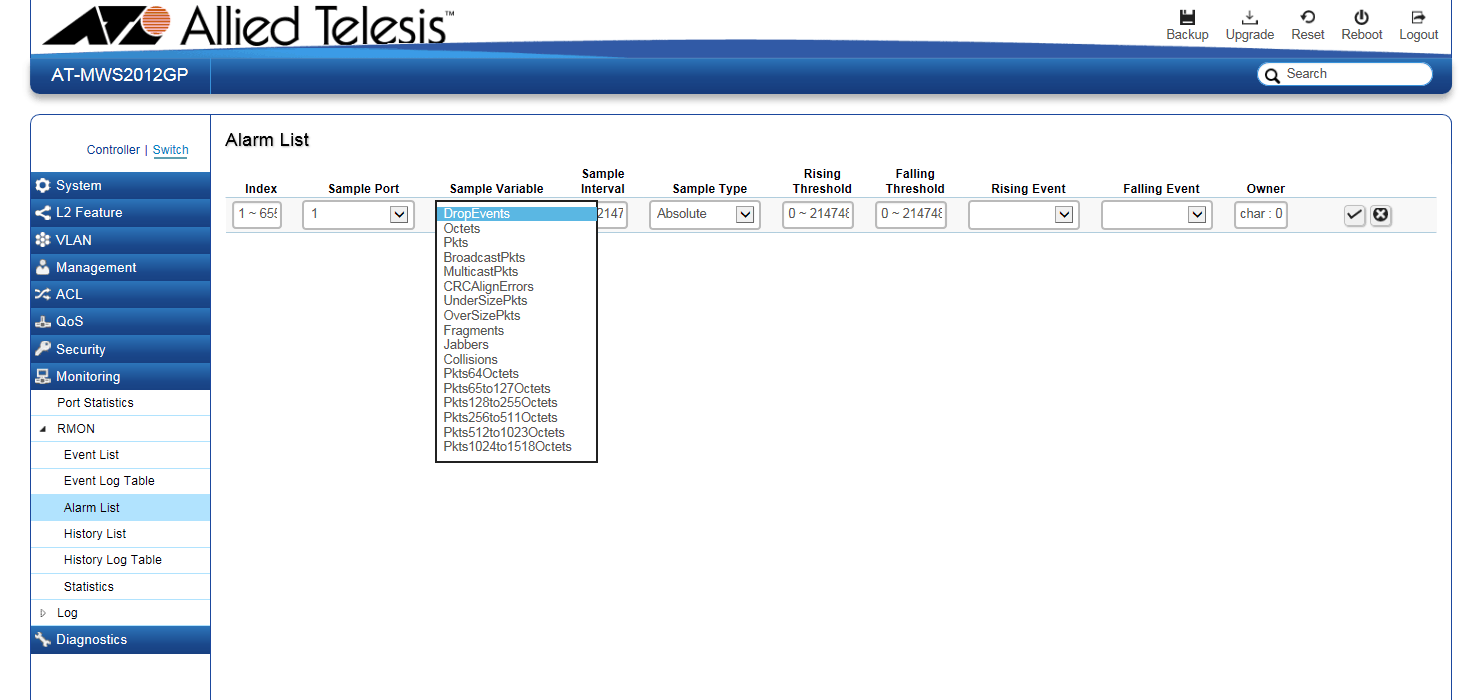

| Index | RMONアラームの番号を1～65535の数値で設定します。 |
| Sample Port | 監視対象のポート番号を表示、またはドロップダウンリストから選択します。 ポート番号は、以下のスイッチポートまたはトランクグループを指します。 AT-MWS2012GP ・1～8： 10/100/1000BASE-T PoEポート ・9、10： 10/100/1000BASE-Tポート ・11、12： SFPスロット ・trunk1～8： トランクグループ AT-MWS5028GP ・1～24： 10/100/1000BASE-T PoEポート ・25～28： SFPスロット ・trunk1～8： トランクグループ トランクグループの詳細については、「L2 Feature」/「Link Aggregation」をご覧ください。 |
| Sample Variable | 監視対象のMIBオブジェクト（alarmVariable）を、ドロップダウンリストから選択します。ドロップダウンリストの選択肢は次の通りです。 ・DropEvents ・Octets ・Pkts ・BroadcastPkts ・MulticastPkts ・CRCAlignErrors ・UnderSizePkts ・OverSizePkts ・Fragments ・Jabbers ・Collisions ・Pkts64Octets ・Pkts65to127Octets ・Pkts128to255Octets ・Pkts256to511Octets ・Pkts512to1023Octets ・Pkts1024to1518Octets デフォルトは「DropEvents」です。 |
| Sample Interval | サンプリング間隔（alarmInterval）を1～2147483647の数値（単位：秒）で設定します。 |
| Sample Type | サンプルとしきい値の比較方法（alarmSampleType）を、「absolute」または「delta」で設定します。 「absolute」を選択すると、サンプルの絶対値を、しきい値と比較します。 「delta」を選択すると、サンプルの相対値（前回のサンプリング時からの変化量）を、しきい値と比較します。 デフォルトは「absolute」です。 |
| Rising Threshold | アラームを発生させる上限しきい値（alarmRisingThreshold）を、0～2147483647の数値（単位：秒）で設定します。 |
| Falling Threshold | アラームをリセットさせる下限しきい値（alarmFallingThreshold）を、0～2147483647の数値（単位：秒）で設定します。 |
| Rising Event | アラームが発生した際に実行するRMONイベント（alarmRisingEventIndex）を、ドロップダウンリストから選択します。 ドロップダウンリストには、「Event List」画面で作成されたRMONイベントの番号が表示されます。 |
| Falling Event | アラームがリセットされた際に実行するRMONイベント（alarmFallingEventIndex）を、ドロップダウンリストから選択します。 ドロップダウンリストには、「Event List」画面で作成されたRMONイベントの番号が表示されます。 |
| Owner | アラームのオーナー名（eventOwner）を0～32文字の半角英数字、記号（# $ ( ) * , - . : ; < = > @ [ ] ^ _ { | } ~）または半角スペースで設定します。 |
| Add |
RMONアラームを追加します。 |
| Edit |
該当のRMONアラームの登録内容を変更します。 |
| Delete |
該当のRMONアラームを削除します。 |
| Apply |
設定の変更をコンフィグに保存し、動作に反映します。 |
| Cancel |
設定の変更を破棄します。 |
| Index | ヒストリーコントロールエントリーの番号（historyControlIndex）を1～65535の数値で設定します。 |
| Sample Port | ヒストリー情報の収集を行うポート番号を表示、またはドロップダウンリストから選択します。 ポート番号は、以下のスイッチポートまたはトランクグループを指します。 AT-MWS2012GP ・1～8： 10/100/1000BASE-T PoEポート ・9、10： 10/100/1000BASE-Tポート ・11、12： SFPスロット ・trunk1～8： トランクグループ AT-MWS5028GP ・1～24： 10/100/1000BASE-T PoEポート ・25～28： SFPスロット ・trunk1～8： トランクグループ トランクグループの詳細については、「L2 Feature」/「Link Aggregation」をご覧ください。 |
| Bucket Requested | サンプルデータの保持数（historyControlBucketsRequested）を、1～50の数値で設定します。 本項目で、何回分の履歴を保持させたいかを指定します。 |
| Interval | サンプリング間隔（historyControlInterval）を1～3600の数値（単位：秒）で設定します。 |
| Owner | ヒストリーコントロールエントリーオーナー名（historyControlOwner）を0～32文字の半角英数字、記号（# $ ( ) * , - . : ; < = > @ [ ] ^ _ { | } ~）または半角スペースで設定します。 |
| Add |
ヒストリーコントロールテーブルのエントリーを追加します。 |
| Edit |
該当のヒストリーコントロールエントリーの登録内容を変更します。 |
| Delete |
該当のヒストリーコントロールエントリーを削除します。 |
| Apply |
設定の変更をコンフィグに保存し、動作に反映します。 |
| Cancel |
設定の変更を破棄します。 |

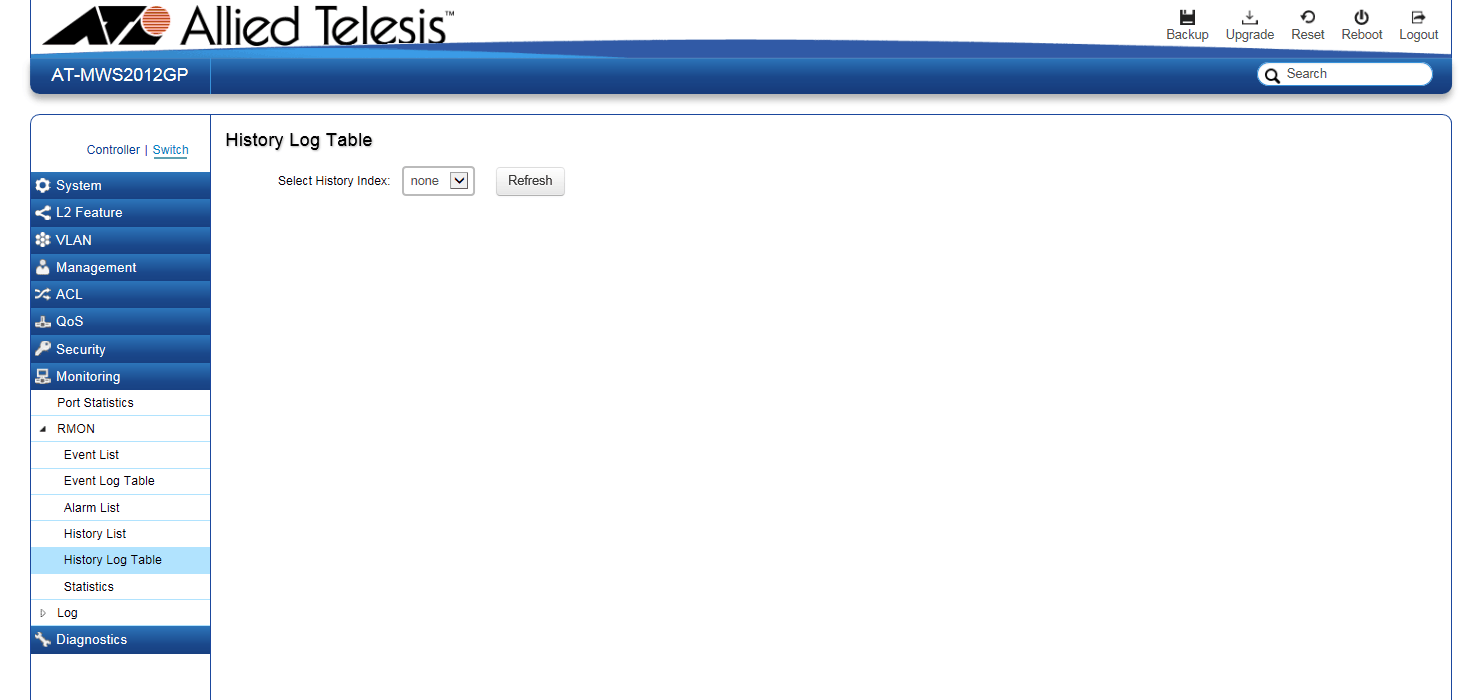

| Select Event Index | 表示するヒストリーコントロールエントリーの番号をドロップダウンリストから選択します。 ドロップダウンリストには、「History List」画面で作成されたヒストリーコントロールエントリーの番号、または「none」（なし）が表示されます。 デフォルトは「none」です。 |
| Refresh | 選択したヒストリーコントロールエントリーのヒストリー情報を更新します。 |
| Sample Index | 収集されたサンプルの番号を表示します。 |
| Interval Start | サンプリングを開始した時間を表示します。 |
| Dropevents | 受信ポートでとりこぼされたパケットの数を表示します。 |
| Octets | 受信バイト数を表示します。 |
| Pkts | 受信パケット数を表示します。 |
| BroadcastPkts | ブロードキャストパケット受信数を表示します。 |
| MulticastPkts | マルチキャストキャストパケット受信数を表示します。 |
| CRCAlignErrors | CRCエラーまたはアライメントエラーのあるパケット数を表示します。 |
| UndersizePkts | アンダーサイズパケット数（正しい形式であるが、長さが64オクテットより短いパケットの数）を表示します。 |
| OversizePkts | オーバーサイズパケット数（正しい形式であるが、長さが1518オクテットより長いパケットの数）を表示します。 |
| Fragments | フラグメントパケット数（不正なFCSを持ち、なおかつ、長さが64オクテットより短いパケットの数。アライメントエラーを含む）を表示します。 |
| Jabbers | ジャバーパケット数（1518オクテットより長いパケットのうち、不正なFCSを持つものの数。アライメントエラーも含む）を表示します。 |
| Collisions | コリジョンパケット総数を表示します。 |
| Utilization | 回線使用率を表示します。回線使用率は、RFC 1757に基づき、次の数式で計算されます。 (パケット数*(9.6+6.4) + (バイト数*0.8))/Interval * 10000 |

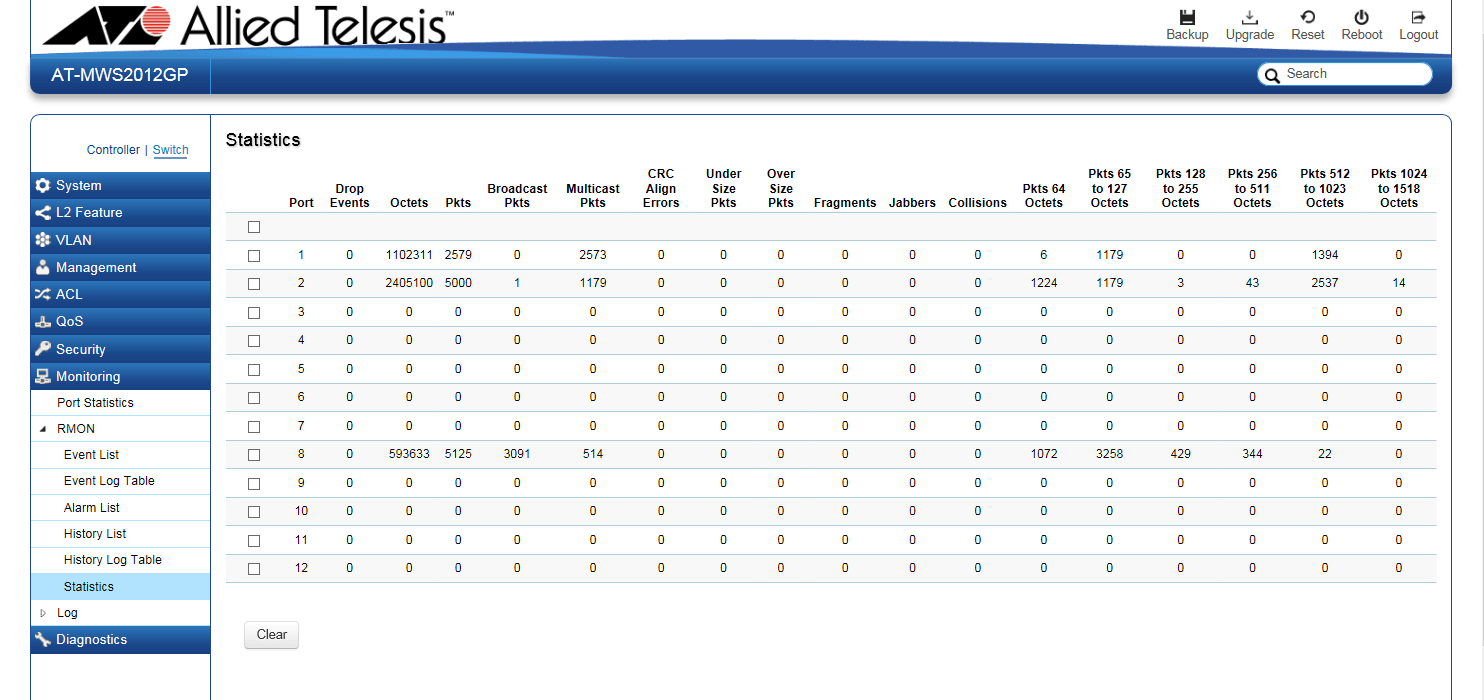

| Port | ポート番号を表示します。 ポート番号は、以下のスイッチポートを指します。 AT-MWS2012GP ・1～8： 10/100/1000BASE-T PoEポート ・9、10： 10/100/1000BASE-Tポート ・11、12： SFPスロット AT-MWS5028GP ・1～24： 10/100/1000BASE-T PoEポート ・25～28： SFPスロット |
| Drop Events | 受信ポートでとりこぼされたパケットの数を表示します。 |
| Octets | 受信バイト数を表示します。 |
| Pkts | 受信パケット数を表示します。 |
| Broadcast Pkts | ブロードキャストパケット受信数を表示します。 |
| Multicast Pkts | マルチキャストキャストパケット受信数を表示します。 |
| CRC Align Errors | CRCエラーまたはアライメントエラーのあるパケット数を表示します。 |
| Under Size Pkts | アンダーサイズパケット数（正しい形式であるが、長さが64オクテットより短いパケットの数）を表示します。 |
| Over Size Pkts | オーバーサイズパケット数（正しい形式であるが、長さが1518オクテットより長いパケットの数）を表示します。 |
| Fragments | フラグメントパケット数（不正なFCSを持ち、なおかつ、長さが64オクテットより短いパケットの数。アライメントエラーを含む）を表示します。 |
| Jabbers | ジャバーパケット数（1518オクテットより長いパケットのうち、不正なFCSを持つものの数。アライメントエラーも含む）を表示します。 |
| Collisions | コリジョンパケット総数を表示します。 |
| Pkts 64 Octets | 64バイト長のパケットの送受信数を表示します。 |
| Pkts 65 to 127 Octets | 65～127バイト長のパケットの送受信数を表示します。 |
| Pkts 128 to 255 Octets | 128～255バイト長のパケットの送受信数を表示します。 |
| Pkts 256 to 511 Octets | 256～511バイト長のパケットの送受信数を表示します。 |
| Pkts 512 to 1023 Octets | 512～1023バイト長のパケットの送受信数を表示します。 |
| Pkts 1024 to 1518 Octets | 1024～1518バイト長のパケットの送受信数を表示します。 |
| Clear | 選択されたポートの統計情報を消去します。 |
