[index] AT-TQ2403EX リファレンスマニュアル 3.4

ステータス/WDS

WDS接続の接続状態、接続相手のアクセスポイントのRSSI信号強度（Received Signal Strength Indication）を表示します。
表示の自動的な更新間隔は5秒です。表示画面を手動で更新すれば、最新の情報を取得できます。

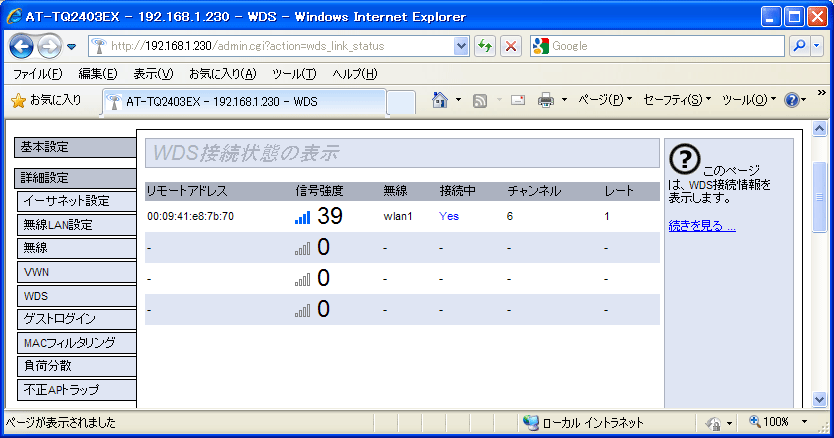

Note - この画面はWDS接続のひとつが成立している状態です。

表 1

リモートアドレス「詳細設定」/「WDS」で設定したWDS接続相手のMACアドレスが表示されます。
WDS接続の設定がない場合は「-」（ハイフン）が表示されます。

信号強度接続相手の信号の強さを数値とグラフで表示します。
WDS接続の設定がない、または接続相手が検出できない場合「0」が表示されます。

無線 WDS接続に使用している無線バンドを「wlan0」（5GHz帯）、「wlan1」（2.4GHz帯）で表示します。
WDS接続の設定がない場合は「-」（ハイフン）が表示されます。

接続中 WDS接続相手と接続中であるか否かを「Yes」「No」で表示します。
「暗号化」が「WPA（PSK）」の場合、アソシエイト（接続相手を認識している状態）、認証ともに成功すると「Yes」となります。アソシエイトまたは認証に失敗すると「No」となります。
「暗号化」が「無し（プレーンテキスト）」や「WEP」の場合、接続中であるか否かに関係なく「-」（ハイフン）が表示されます。これは、これらの暗号化がアソシエイトを伴わないためです。
WDS接続の設定がない場合も「-」（ハイフン）が表示されます。

チャンネル無線のチャンネルを表示します。
WDS接続の設定がない、または接続相手が検出できない場合「-」（ハイフン）が表示されます。

レート無線の通信速度をMbpsで表示します。
WDS接続の設定がない、または接続相手が検出できない場合「-」（ハイフン）が表示されます。

Note - 「接続中」の「Yes」と「No」が交互またはランダムに表示される場合は、「暗号化」の「キー」がWDS接続相手と異なっている可能性があります。また、「No」が継続する場合は、SSIDがWDS接続相手と異なっている可能性があります。

PN: 613-001582 Rev.B

リモートアドレス	「詳細設定」/「WDS」で設定したWDS接続相手のMACアドレスが表示されます。 WDS接続の設定がない場合は「-」（ハイフン）が表示されます。
信号強度	接続相手の信号の強さを数値とグラフで表示します。 WDS接続の設定がない、または接続相手が検出できない場合「0」が表示されます。
無線	WDS接続に使用している無線バンドを「wlan0」（5GHz帯）、「wlan1」（2.4GHz帯）で表示します。 WDS接続の設定がない場合は「-」（ハイフン）が表示されます。
接続中	WDS接続相手と接続中であるか否かを「Yes」「No」で表示します。「暗号化」が「WPA（PSK）」の場合、アソシエイト（接続相手を認識している状態）、認証ともに成功すると「Yes」となります。アソシエイトまたは認証に失敗すると「No」となります。「暗号化」が「無し（プレーンテキスト）」や「WEP」の場合、接続中であるか否かに関係なく「-」（ハイフン）が表示されます。これは、これらの暗号化がアソシエイトを伴わないためです。 WDS接続の設定がない場合も「-」（ハイフン）が表示されます。
チャンネル	無線のチャンネルを表示します。 WDS接続の設定がない、または接続相手が検出できない場合「-」（ハイフン）が表示されます。
レート	無線の通信速度をMbpsで表示します。 WDS接続の設定がない、または接続相手が検出できない場合「-」（ハイフン）が表示されます。
