設定例/5 複数のアクセスポイントの設置

  - ローミング
  - チャンネルの重なり
   - 2.4GHz帯
   - 5GHz帯
  - 同一のチャンネルが重ならないように設置
  - チャンネルの管理



ローミング

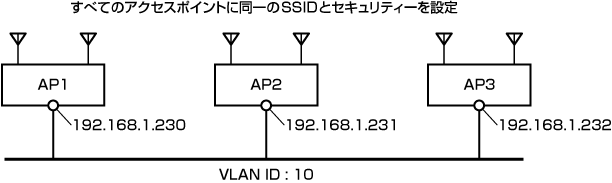

複数のアクセスポイントを設置する場合、VAPのSSIDとセキュリティーの設定を同一にすることで、アクセスポイント間のローミングが可能となります。チャンネル設定は、後述の説明を参照してください。
Note - 無線クライアントのローミングのしやすさは、無線クライアントが使用している無線チップやドライバーの設定に依存します。

例えば、次のように設定します。

表 1
無線
VAP
VLAN ID
SSID
セキュリティー
キー
1 0 10 Syanai WPAパーソナル NaisyoXX
2 0 10 Syanai WPAパーソナル NaisyoXX

Note - 無線1（2.4GHz）、無線2（5GHz）でSSID、セキュリティーの設定を同一にすることにより、ユーザーは好きな方の周波数帯で無線クライアントを接続することができます。
Note - 「WPAエンタープライズ」（RADIUSサーバー）を使用すれば、ユーザーごとの認証が可能です。

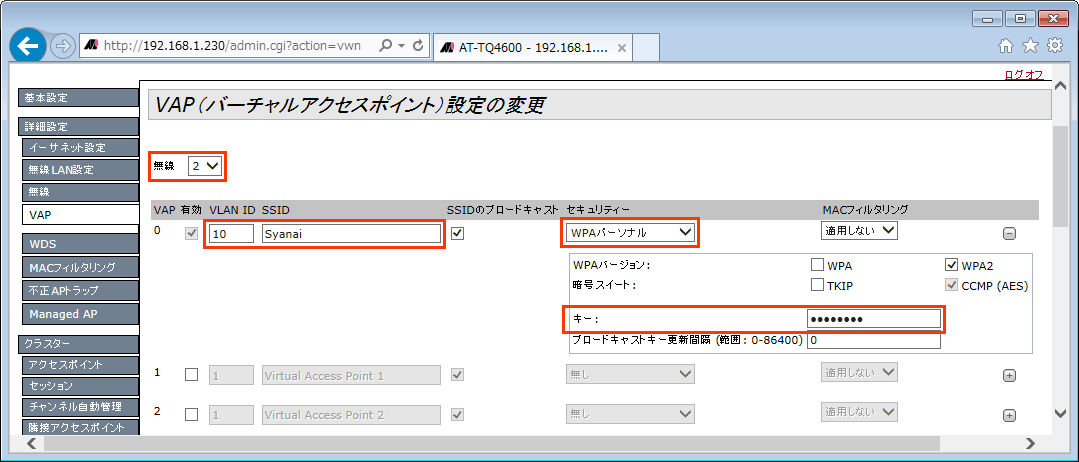

  1. 「詳細設定」/「VAP」画面を開きます。
    「無線」で「1」（2.4GHz帯）を選択します。
    「VAP0」の「VLAN ID」「SSID」に、それぞれ「10」「Syanai」と入力します。
    「セキュリティー」で「WPAパーソナル」を選択し、「キー」に「NaisyoXX」を入力します。

  2. 画面下の「適用」ボタンをクリックします。

  3. 「無線」で「2」（5GHz帯）を選択します。
    「VAP0」の「VLAN ID」「SSID」に、それぞれ「10」「Syanai」と入力します。
    「セキュリティー」で「WPAパーソナル」を選択し、「キー」に「NaisyoXX」を入力します。

  4. 画面下の「適用」ボタンをクリックします。


チャンネルの重なり



2.4GHz帯

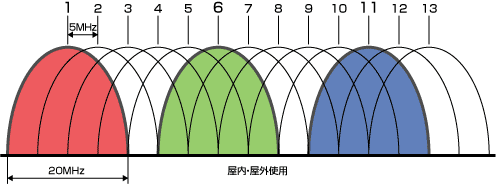

2.4GHz帯のチャンネルは、次の図のようにチャンネル（周波数）に重なりがあります。
複数のアクセスポイントを設置して、IEEE 802.11b/g、n（20MHz）に設定する場合は、各アクセスポイントでチャンネルが重ならないように「1」「6」「11」のチャンネルを使用します。

Note - チャンネルに重なりを持つように設定したアクセスポイント同士は、そのチャンネルを共有して使うことになります。あるアクセスポイントがそのチャンネルで送受信している間、別のアクセスポイントは送受信が終わるまで待たなければならず、全体としてのパフォーマンスが下がります。
Note - 「1」「5」「9」「13」の間は、厳密には重なりがあります。そのため、余裕を持って「1」「6」「11」のチャンネルを使用することをおすすめします。


5GHz帯

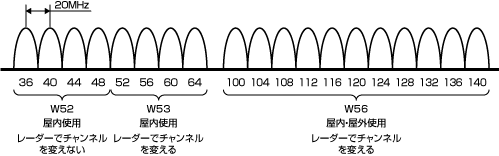

5GHz帯のチャンネルは、チャンネルに重なりはありません。

Note - W52とW53のチャンネルは、電波法令により日本での屋外使用が禁止されています。
Note - W53やW56において現在使用しているチャンネルで気象レーダーと見なされる波形が検出されると、アクセスポイントはレーダーとの干渉を避けるために自動的にチャンネルを変えます。その際、新たなチャンネルを使い始める前に1分間ほど傍受してレーダーが検出されないことを確認します。レーダーが検出されたチャンネルは、レーダーが検出されてから30分間は使用できません。


同一のチャンネルが重ならないように設置

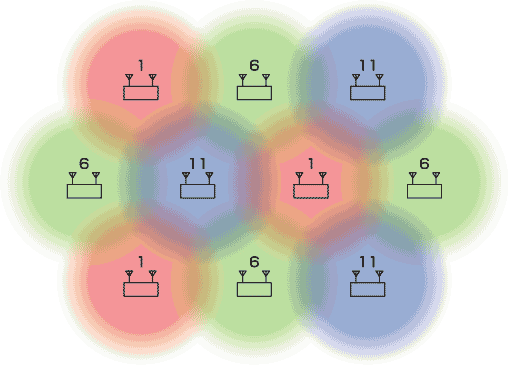

複数のアクセスポイントを同じ敷地内に設置する場合は、例えば次の図のように隣り合うアクセスポイントのチャンネルが同じにならないように変えます。

Note - 2.4GHz帯は、チャンネル数が少なく、アクセスポイントも普及しているため、例えば雑居ビルのような環境では、隣接する他のオフィスが使用しているアクセスポイントとの干渉が回避できないことがあります。その場合は、隣接する他のオフィスと同じチャンネルを共有して使うことになるため、全体的なパフォーマンスが低下します。


チャンネルの管理

複数のアクセスポイントを使用する場合、次のようなチャンネルの管理の方法があります。
