Network Visualization(NVツール)は、アクセスポイントが設置されている環境を図示した画像上に管理下のアクセスポイントなどの無線LANコンポーネントをアイコンとして配置することにより、無線環境を視覚化しその管理を能率的に行うためのツールです。

Note - NVツールは、無線コントローラーの起動から1分以上経過してから、起動してください。
Note - 無線コントローラーの設定画面を表示している設定用コンピューターのJavaコントロールパネルの「詳細」タブの「セキュリティ」の「混合コード (サンドボックス内実行 vs. 信頼済み) セキュリティー検証」が「有効」に設定されていると、Network Visualizationを起動したときにセキュリティー警告メッセージが表示されます。「Java security - Mixed code security verification」を無効にするか、セキュリティー警告メッセージダイアログで「いいえ」を選択すると、Network Visualizationの起動が可能となります。


背景画像の配置

  1. WLAN > Network Visualization > Download Image 画面でアクセスポイントが設置されている環境の背景画像を無線コントローラーにダウンロードします。

  2. ナビゲーションメニュー「Launch...」をクリックします。NVが別ウィンドウで起動します。

  3. Live Visualizationをオフ(赤)にします(メニューの下の緑のビーズをクリックして赤に変えます)。
    Note - Live Visualizationがオン(緑)のままでは背景画像の編集ができません。詳しくは、後述の「ツールバー」を参照してください。

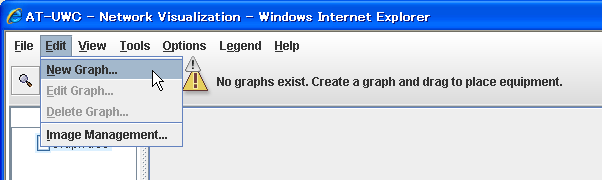

  4. Edit > New Graphをクリックします。

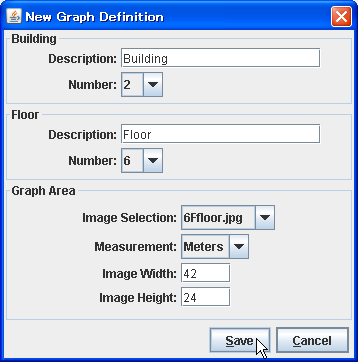

  5. New Graph Definitionダイアログボックスが表示されます。
    背景画像は、「Building」と「Floor」による階層構造を持ちます。
    ダイアログボックスで必要な項目を入力・選択して「Save」ボタンをクリックします。
    Note - 「Building」の「Description」を変更する場合は、「Number」を変更した後に「Description」を変更してください。
    逆の順番にすると、「Number」を変更した時点で「Description」が「Building」に戻ります。

    表 1:New Graph Definition
    項目名
    説明
    Building Description ビルディング名。16文字まで入力できます。次の番号ごとに異なった文字列を使用できます。デフォルトは「Building」です。文字列は、背景画像のタブに表示されます。
    Number 1〜15の番号。ビルディング名の添え字としてタブに表示されます。
    Floor Description フロア名。16文字まで入力できます。次の番号ごとに異なった文字列を使用できます。デフォルトは「Floor」です。文字列は、背景画像のサブタブに表示されます。
    Number 1〜16の番号。ビルディング名の添え字としてサブタブに表示されます。
    Graph Area Image Selection WLAN > Network Visualization > Download Image 画面でダウンロードした背景画像のファイル名をプルダウンメニューで選択します。
    Measurement 背景画像の実際の大きさの単位を「Feet」「Meters」から選択します。
    Image Width 背景画像の横方向の実際の大きさを入力します。
    Image Height 背景画像の高さ方向の実際の大きさを入力します。
    Save 選択した背景画像を画面に配置します。
    Cancel ダイアログボックスに入力した内容を取り消して、ダイアログボックスを閉じます。

    Note - 「Image Width」「Image Height」で「0」を指定すると、「Image Width」は「1200」、「Image Height」は「900」として取り扱われます。
  6. 背景画像が複数ある場合は、5.を繰り返します。


背景画像の変更

現在表示されている背景画像の画像ファイル、単位、幅、高さを変更したい場合は、Edit > Edit Graph...をクリックするか、背景画像のフロアのサブタブを右クリックし「Edit Graph...」をクリックしてください。
「Edit Graph Definition」ダイアログボックスが表示されます。詳細は、表1を参照してください。


背景画像の配置の取り消し

現在表示されている背景画像の配置を取り消したい場合は、Edit > Delete Graph...をクリックするか、背景画像のフロアのサブタブを右クリックし「Delete Graph...」をクリックしてください。
「Confirm Graph Deletion」ダイアログボックスが表示されたら「はい」をクリックします。配置を取り消すだけであり、背景画像ファイルは削除されません。


背景画像の表示切り替え

配置した背景画像は下の図のように表示されます。
背景画像が100%表示のとき、画像の上側、左側に画像実際の大きさ(Image Width、Image Hight)に合わせたスケールが表示されます。
画面左の「Graph tree」、画面上のタブ・サブタブのクリックで背景画像を切り替えられます。

「Graph tree」には、次のようにアラームアイコン(管理下のアクセスポイントが再起動したり、管理下から外れた場合など)が表示されます。
原因が消失した後も、アラームアイコンの表示は継続します。アラームアイコンの消去は、メニューバーの File > Force refresh を実行します。



背景画像のリンク

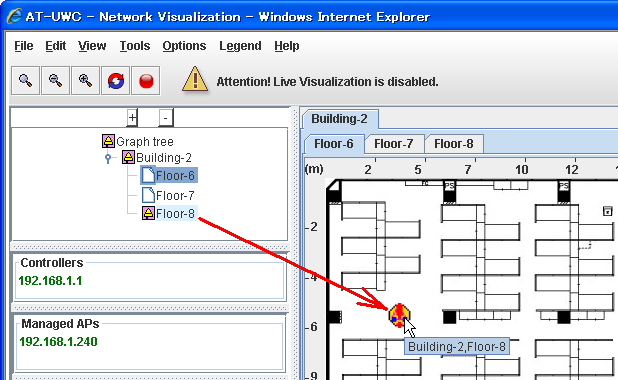

「Graph tree」の「Building」「Floor」を背景画像にドラッグ&ドロップすると、ドラッグ&ドロップした背景画像へのリンクアイコンを作成することができます。この機能は、点在している無線サイトをひとつのマップに統合するような場合に便利です。
Note - 背景画像へのリンクアイコンが後述のアクセスポイントの無線電波範囲と重なっているとき、背景画像へのリンクアイコンをクリックできません。この場合は、View > AP Power Displayを「Disable Power Display」にしてから背景画像へのリンクアイコンをクリックしてください。



無線LANコンポーネントの配置

  1. NVツールは、無線コントローラーが発見した次の無線LANコンポーネントを自動的に画面の左側に表示します。

  2. Graph treeやタブ・サブタブで、無線LANコンポーネントを配置したい背景画像を選択します。

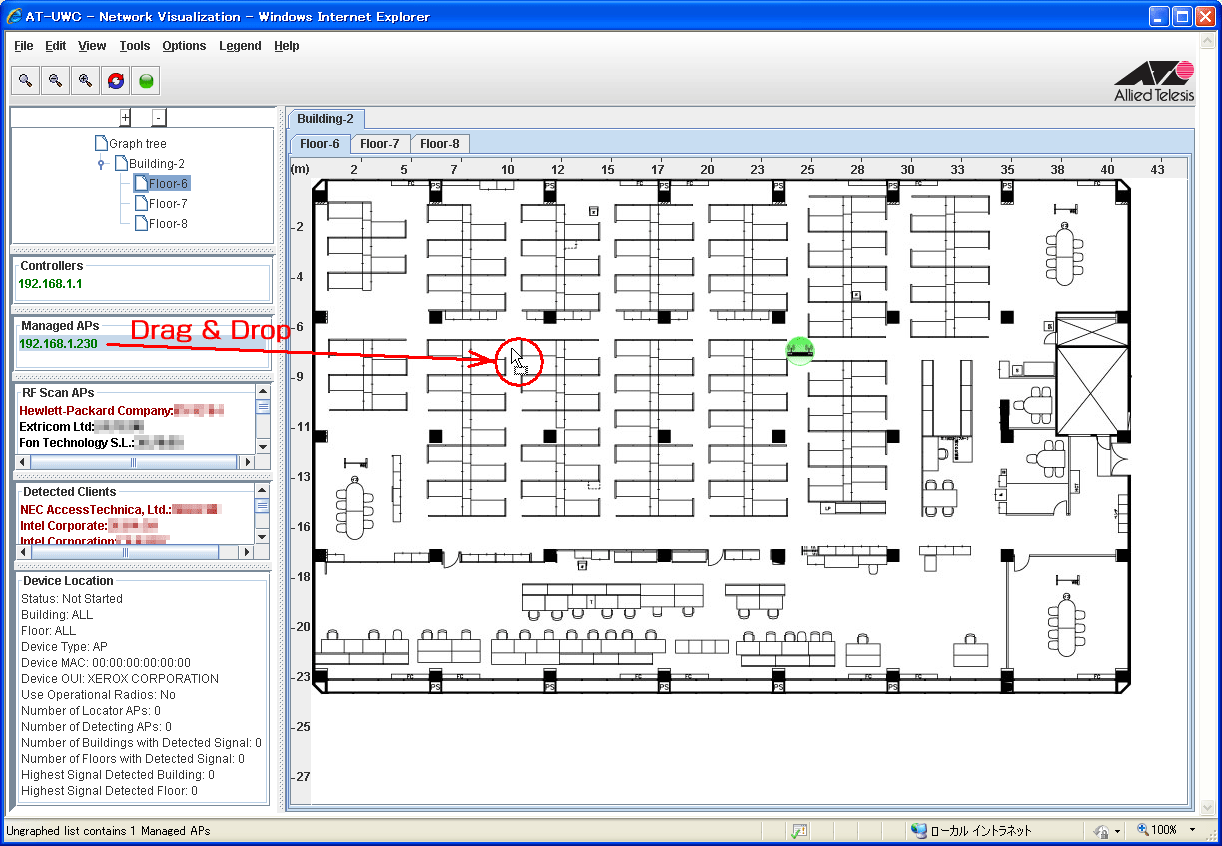

  3. 例えば、「Managed APs」に表示されているMACアドレスを背景画像上の実際に設置されている位置にドラッグ&ドロップします。
    アクセスポイントは、画像上にアイコンとして表示されます。
    画像上に配置すると、そのMACアドレスは「Managed APs」から消えます。
    必要であれば、他の無線LANコンポーネントも画像上に配置することができます。
    配置されたアイコンを右クリックし、Edit > Un-Graphをクリックすると、配置を取り消すことができます。



無線電波の範囲の表示

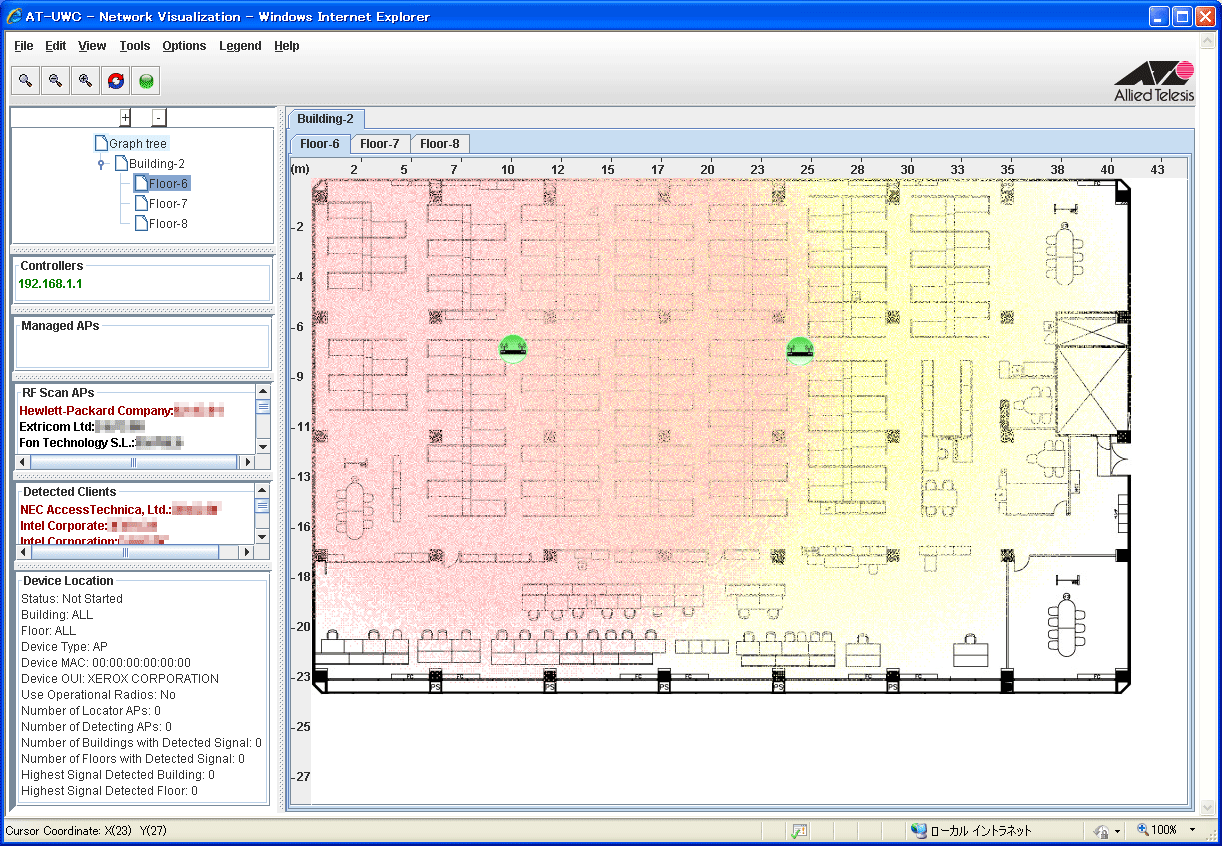

View > AP Power Displayで「Show 5GHz Band」「Show 2.4GHz Band」を選択すると、それぞれの無線電波の範囲が表示されます。
Note - アクセスポイントの無線電波範囲が表示されているとき、無線電波範囲をマウスでつかんでドラッグすると、アクセスポイントの表示位置が大きく移動してしまうことがあります。この場合は、無線電波範囲の表示を無効にしてから、アクセスポイントの位置を調整してください。
Note - 背景画像の上をマウスカーソルでポイントすると、実際の距離が画面左下に「Cursor Coordinate:X(x) Y(y)」のように表示されます。x、yは、小数点以下を四捨五入した数値です。



メニューバー

表 2:NVツール
メニュー
サブメニュー
説明
File Force refresh NVツールを再同期して、表示を強制的に更新します。
Reconnect and Refresh NVツールを無線コントローラーから切断して、再接続します。
Exit NVツールを終了します。
Edit New Graph 新規の背景画像を配置します。「New Graph Definition」ダイアログボックスが表示されます。詳細は、表1を参照してください。
Edit Graph 現在表示されている背景画像の画像ファイル、単位、幅、高さを変更します。「Edit Graph Definition」ダイアログボックスが表示されます。詳細は、表1を参照してください。
Delete Graph 現在表示されている背景画像の配置を取り消します。「Confirm Graph Deletion」ダイアログボックスが表示されますので「はい」をクリックしてください。配置を取り消すだけであり、背景画像ファイルは削除されません。
Image Management 無線コントローラーにダウンロードされている画像ファイルのリストを表示します。不要なファイルを削除したい場合は、「Background Image Manager」ダイアログボックスでファイル名を選択して「Delete」ボタンをクリックします。ただし、背景画像として使用されているファイルは削除できません。
View Ungraphed Components 画面左の項目の表示方法を選択します。
・Tab View - タブ形式で表示します。
・List View - リスト形式で表示します(デフォルト)。
AP Power Display アクセスポイントの無線電波の範囲を表示します。
・Disable Power Display - 範囲を表示しません(デフォルト)。
・5 GHz Band - 802.11aまたは5GHz 802.11nモードで動作中の管理下のアクセスポイントの電波範囲を表示します。
・2.4 GHz Band - 802.11b/gまたは2.4GHz 802.11nモードで動作中の管理下のアクセスポイントの無線電波の範囲を表示します。
範囲は、無線電波の送信電力に基づき低・中・高の3種類の大きさで表示されます。範囲の大きさは、背景画像の実際の大きさに合わせて縮尺が変わります。無線電波の範囲の色は、チャンネルごとに異なった色で表示されます。

2台のアクセスポイントがお互いの範囲内で同じチャンネル(または近接したチャンネル)を使用すると、アクセスポイント同士が干渉し合うため無線クライアントの通信品質は悪くなります。以下のいずれかを実行して、そのような干渉を防ぎます。
・アクセスポイントの送信電力を低く設定する。
・アクセスポイント同士を物理的に離して設置する。
・アクセスポイント上で自動チャンネル調整アルゴリズムを使用する。または干渉を起こさないように手動でチャンネルを調整する。
(重要)出力エリアのイメージは目安であり、正確なものではありません。実際の電力分布は、設置場所の環境(壁や材質など)による反射や周辺の環境(ノイズなど)の影響があり、表示とは異なります。
Managed APs List Display 画面左の「Managed APs」の表示書式を指定します。
・IP Display - アクセスポイントをIPアドレスで表示します(デフォルト)。
・MAC Address Display - アクセスポイントをMACアドレスで表示します。
OUI Display 上の「Managed APs List Display」が「MAC Address Display」のとき、OUIを表示するか否か。
・ON - MACアドレスの先頭3バイトをOUIで表示します(デフォルト)。
・OFF - 6バイトのMACアドレスで表示します。
Tools Device Location アクセスポイントや無線クライアントが存在するおおよその場所を探索します。後述の「デバイスロケーション」を参照してください。
Options Show Managed APs 背景画像上に配置したアクセスポイントを表示するか否か。チェックを外すと表示しません。デフォルトはチェックありです。
Show RF Scan APs RFスキャンで検出されたアクセスポイントを表示するか否か。チェックを外すと表示しません。デフォルトはチェックありです。
Show Managed AP Clients 管理下のアクセスポイントにアソシエートしている無線クライアントを表示するか否か。チェックを外すと表示しません。デフォルトはチェックありです。
Show Detected Clients 無線システムによって検出されている無線クライアントを表示するか否か。チェックを外すと表示しません。デフォルトはチェックありです。
Show Device Location Results デバイスロケーションの検索結果を表示するか否か。チェックを外すと表示しません。デフォルトはチェックありです。
Legend Images 背景画面上に表示される各種のアイコンの凡例を表示します。参照用であり、これらのアイコンを指定できるわけではありません。後述の「表示の凡例」を参照してください。
Channel Color 無線電波の範囲の表示に使用される色とチャンネルの対応を表示します。参照用であり、これらの色を指定できるわけではありません。後述の「表示の凡例」を参照してください。
Help Table of Contents オンラインヘルプを表示します。

Note - Editは、「Live Visualization」がオフ(赤)のとき実行できます。


ツールバー

各アイコンの働きは、左側から次のとおりです。


デバイスロケーション

アクセスポイントや無線クライアントが存在するおおよその場所を探索します。
  1. Toolsをクリックし、Device Locationをポイントして次のいずれかをクリックします。

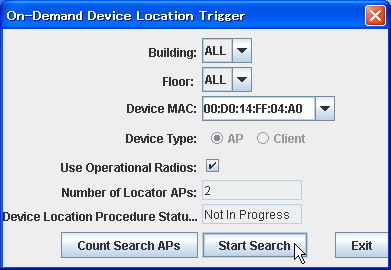

  2. On-Demand Device Location Triggerダイアログボックスが表示されます。

  3. 「Building」「Floor」を選択します。
    Note - ビルディングやフロアの番号を限定すると、その範囲内にあるアクセスポイントだけを使用して検索します。
  4. 「Device MAC」でターゲットの無線機器のMACアドレスを選択します。
    Note - WLAN > Intrusion Detection > Rogue/RF Scan 画面に表示されないアクセスポイントに対してデバイスロケーションは実行できません。
  5. 必要であれば「Use Operational Radios」をチェックありにして、「Count Search APs」ボタンをクリックします。

  6. 「Start Search」ボタンをクリックします。

    表 3:On-Demand Device Location Trigger
    項目名
    説明
    Building ターゲットを探索するビルディング番号を指定します。デフォルトは「ALL」です。
    Floor ターゲットを探索するフロア番号を指定します。Buildingで番号を指定したときに、選択可能なフロア番号が表示されます。デフォルトは「ALL」です。
    Device MAC 探索する無線機器のMACアドレスです。
    Device Type 探索する無線機器の種類。「AP」「Client」のいずれか。1.で選択した結果が表示されます。
    Use Operational Radios 探索に通常の動作モードのアクセスポイントを使用するか否か。
    チェックありは、セントリーモードのアクセスポイントに加えて通常の動作モードのアクセスポイントも使用します。
    チェックなしは、セントリーモードのアクセスポイントだけを使用します。セントリーモードのアクセスポイントが存在しない場合は、必ずこれをチェックありにする必要があります。ただし、これをチェックありにすると、探索により通常の動作モードのアクセスポイントに接続中の無線クライアントは切断されます。
    Number of Locator APs 探索に参加可能な管理下のアクセスポイントの台数です。探索の信頼性のために3台以上のアクセスポイントが必要です。
    Device Location Procedure Statu... オンデマンドデバイスロケーションの実行状況を表示します。
    Count Search APs 上の「Number of Locator APs」の台数を更新します。特に、「Use Operational Radios」をチェックありにした場合は、必ずこのボタンをクリックしてください。
    Start Search オンデマンドデバイスロケーションを実行します。
    Exit オンデマンドデバイスロケーションの実行をやめて、ダイアログボックスを閉じます。

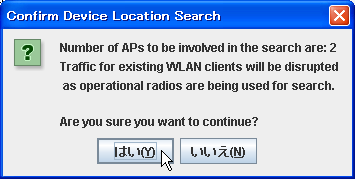

  7. 「Use Operational Radios」をチェックありにした場合は、次のメッセージボックスが表示されます。
    「はい」をクリックしてください。
    Note - システム構成の中にWDS接続が存在する場合、デバイスロケーションを実行しないでください。デバイスロケーションを実行すると、WDS接続が切断されWDSの構成を再設定しなければならなくなります。WDS接続が存在しないビルディングやフロアだけに範囲を制限して、デバイスロケーションを実行することは可能です。
    Note - アクセスポイントに接続している無線クライアントがいったん切断され、他のアクセスポイントへのローミングを促します。無線クライアントの接続が可能なアクセスポイントのすべてが探索を実行する場合、2秒〜20秒程の通信の切断が発生します。

  8. 画面上に「Device Location Progress」と経過時間が表示されます。

    探索に使用するアクセスポイントが3台の場合、探索は1〜2分かかります。探索は中断できません。
    探索に使用するアクセスポイント数が増えるほど、探索にかかる時間は増加しますが、探索の精度は向上します。
    探索結果は円形で範囲表示され、範囲内に対象の無線デバイスが存在する可能性が高いことを示します。
    画面の左側の「Device Location」に状態が表示されます。

    表 4:画面左のDevice Location表示
    項目名
    説明
    Status オンデマンドデバイスロケーションの実行状況を表示します。
    ・Not Started - 探索を開始していません。
    ・In Progress - 探索中です。
    ・Device Located - 無線機器が探索されました。
    ・Device is not located - 無線機器は探索されませんでした。
    ・No APs Available for Locating Device - 無線機器の探索に使用できるアクセスポイントがありません。
    Building ターゲットの無線機器が探索されたビルディング番号です。
    Floor ターゲットの無線機器が探索されたビルディングのフロア番号です。
    Device Type 最新のオンデマンドデバイスロケーションのプロセスが、アクセスポイント、無線クライアントのいずれを探索するために実行されたのか。
    Device MAC 探索対象の無線クライアントまたはアクセスポイントのMACアドレスです。
    Device OUI 探索対象の無線クライアントまたはアクセスポイントのOUI(製造メーカー名)です。
    Use Operational Radios 探索に通常の動作モードのアクセスポイントを使用するか否か。「No」はセントリーモードのアクセスポイントだけを使用、「Yes」はセントリーモードのアクセスポイントに加えて通常の動作モードのアクセスポイントも使用します。
    Number of Locator APs 探索に参加した管理下のアクセスポイントの台数です。
    Number of Detecting APs ターゲットの無線機器を検出した管理下のアクセスポイントの台数です。
    Number of Buildings with Detected Signal 管理下のアクセスポイントがターゲットの無線機器を検出したビルディングの個数です。
    Number of Floors with Detected Signal 管理下のアクセスポイントがターゲットの無線機器を検出したビルディングのフロアの個数です。異なったビルディングのフロアが含まれることがあります。
    Highest Signal Detected Building ターゲットの無線機器が管理下のアクセスポイントによって最高の受信信号強度(RSSI)で検出されたビルディング番号です。
    Highest Signal Detected Floor ターゲットの無線機器が管理下のアクセスポイントによって最高の受信信号強度(RSSI)で検出されたフロア番号です。



Toolsメニュー以外からの探索

次の項目を右クリックし、Command > Check Device Location...をクリックすると、該当の無線機器を探索できます。


右クリックメニュー

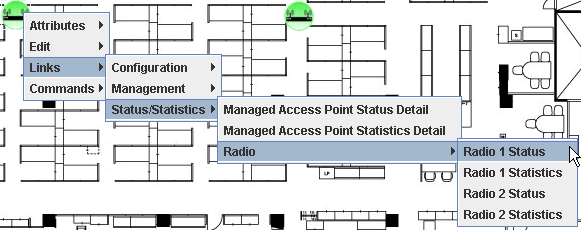

背景画像上に配置されているアクセスポイントアイコンを右クリックすると、下記が実行できます。

表 5
Attributes 概要を表示します。
Edit > Un-Graph 無線LANコンポーネントのアイコンの配置を取り消します。
Edit > Show Managed AP Flags(5 available) 管理下のアクセスポイントにフラグを表示します(5台まで可能)。
Edit > Hide Managed AP Flags 管理下のアクセスポイントのフラグを隠します。
Links > Configuration > AP Profile Configuration WLAN > Advanced Configuration > AP Profiles 画面 > 該当のAPプロファイルタブ
Links > Configuration > Valid Access Point Configuration WLAN > Basic Setup 画面 > Valid APタブ > 該当のアクセスポイント
Links > Management > Radio > Radio 1 - Set Channel/Power WLAN > AP Management > Advanced Settings 画面
Links > Management > Radio > Radio 2 - Set Channel/Power WLAN > AP Management > RF Management 画面
Links > Management > Software Download WLAN > AP Management > Software Download 画面
Links > Management > Debug WLAN > AP Management > Advanced Settings 画面
Links > Status/Statistics > Managed Access Point Status Detail WLAN > Status/Statistics > Managed AP 画面 > Status > Detail
Links > Status/Statistics > Managed Access Point Statistics Detail WLAN > Status/Statistics > Managed AP 画面 > Statistics > Detail
Links > Status/Statistics > Radio > Radio 1 Status WLAN > Status/Statistics > Managed AP 画面 > Status > Radio Detail > 1-802.11b/g/n
Links > Status/Statistics > Radio > Radio 1 Statistics WLAN > Status/Statistics > Managed AP 画面 > Statistics > Radio > 1-802.11b/g/n
Links > Status/Statistics > Radio > Radio 2 Status WLAN > Status/Statistics > Managed AP 画面 > Status > Radio Detail > 2-802.11a/n
Links > Status/Statistics > Radio > Radio 2 Statistics WLAN > Status/Statistics > Managed AP 画面 > Statistics > Radio > 2-802.11a/n
Commands > AR Reset... アクセスポイントをリセットします。
Commands > Check Device Location... デバイスロケーションを実行します。

画面左側の「RF Scan APs」「Detected Client」のMACアドレスをクリックすると、上記の項目のうち実行可能なものだけが表示されます。


表示の凡例



無線LANコンポーネントアイコン

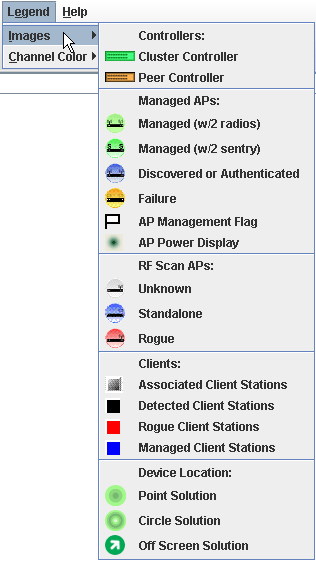

Legend > Imagesをクリックすると、無線LANコンポーネントの種類やその状態を示すアイコンの凡例を表示します。
Note - 参照用であり、これらのアイコンを指定できるわけではありません。
例えば、無線コントローラー配下のアクセスポイントの状態は、青・緑・黄で表示されます。
アクセスポイントが「Sentry」モードで動作している場合、アクセスポイントのアイコンのアンテナが「S」という文字に変わり、「Sentry」モードで動作中は、アクセスポイント周囲の出力イメージはグレーで表示されます。



チャンネルの色

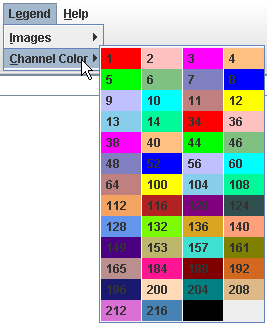

Legend > Channel Colorをクリックすると、無線電波の範囲の表示に使用されるチャンネルの色を表示します。
Note - 参照用であり、これらの色を指定できるわけではありません
