WLAN > WDS Configuration > Link Configuration

  - WDS接続の対の指定
  - WDS接続の対の解除

WDS接続の対の指定

1. ナビゲーションメニュー「Link Configuration」をクリックします。

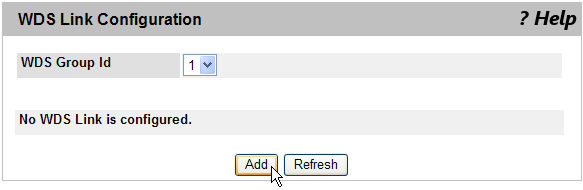

2. 「WDS Group Id」で、WDS接続の対を設定するWDSグループIDを選択し、「Add」ボタンをクリックします。




3. WDS接続の対となるアクセスポイントのMACアドレスを「Source AP MAC Address」「Destination AP MAC Address」に入力します。
   「Source AP Radio」「Destination AP Radio」に無線電波のインターフェース番号（1または2）を入力します。両方とも同じ番号を入力してください。
   「Submit」ボタンをクリックします。


   Note - 「ルートAP」「サテライトAP」のMACアドレスのどちらを「Source AP MAC Address」「Destination AP MAC Address」のどちらに入力してもかまいません。また、1対多構成のWDS接続の場合でも同様です。

   Note - 5GHz帯のインターフェース番号を選択した場合、使用できるチャンネルは36、40、44、48だけです（レーダーに干渉しないチャンネル、W52）。

   Note - WLAN > WDS Configuration > AP Configuration 画面のMACアドレスをメモ帳などにコピー&ペーストしておくと便利です。



   表 1


   項目名	説明
   WDS Group ID	WDSグループを選択します。「WDS Group IP」は、WLAN > WDS Configuration > Group Configuration 画面で自動的に割り当てられます。
   Source AP MAC Address	WDSグループに加えたアクセスポイントの中から「ソースAP」を選択します。
   Source AP Radio	「ソースAP」の無線電波のインターフェース番号。
   Destination AP MAC Address	WDSグループに加えたアクセスポイントの中から「ディスティネーションAP」を選択します。
   Destination AP Radio	「ディスティネーションAP」の無線電波のインターフェース番号。

4. WDS接続の対が複数ある場合は、3.を繰り返します。

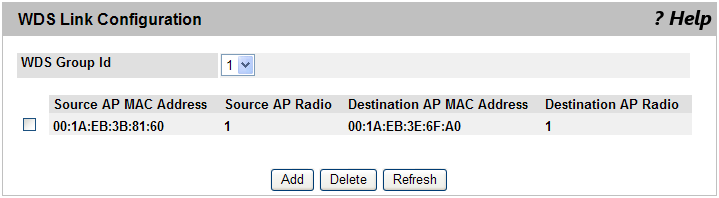

5. ナビゲーションメニュー「Link Configuration」をクリックすると、WDS接続の対の一覧が表示されます。




6. WLAN > WDS Configuration > Group Configuration 画面に戻り、「Push Config」ボタンをクリックしてください。


WDS接続の対の解除

1. ナビゲーションメニュー「Link Configuration」をクリックします。

2. 削除したいWDS接続の対にチェックを入れます。

3. 「Delete」ボタンをクリックします。


表 2：コマンドボタン

項目名	説明
Add	WDSグループに加えたアクセスポイントのWDS接続の対を指定します。
Delete	チェックを入れたWDS接続の対を解除します。
Refresh	最新の情報で画面を更新します。
Submit	入力した値を無線コントローラーに適用します。
