下記の構成図を例にして、AT-UWC（無線コントローラー）を使用してAT-TQ2450（アクセスポイント）を管理するための設定手順を示します。無線のセキュリティーは「WPA Personal」を使用します。L3スイッチは、各サブネット間のセキュリティーが適切に設定されていると仮定します。

講義室のAT-TQ2450の設定

講義室のAT-TQ2450から設定を始めます。

Note - AT-TQ2450の設定の詳細は、AT-TQ2450リファレンスマニュアルを参照してください。

管理者ユーザー名／パスワードの変更

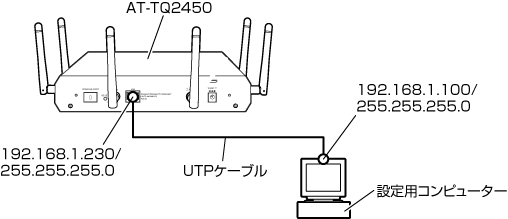

AT-TQ2450の設定画面にアクセスしログオンします。デフォルトのIPアドレスは「192.168.1.230」、「User Name」は「manager」、「Password」は「friend」です。

Note - 複数のAT-TQ2450のIPアドレスを連続して変更するとき、あるAT-TQ2450の設定を終えて、次のAT-TQ2450に交換すると「192.168.1.230」にアクセスできなくなることがあります。その場合は、設定用コンピューターのARPキャッシュをクリアしてください。コマンドプロンプトを開き「arp -d 192.168.1.230」を実行します。

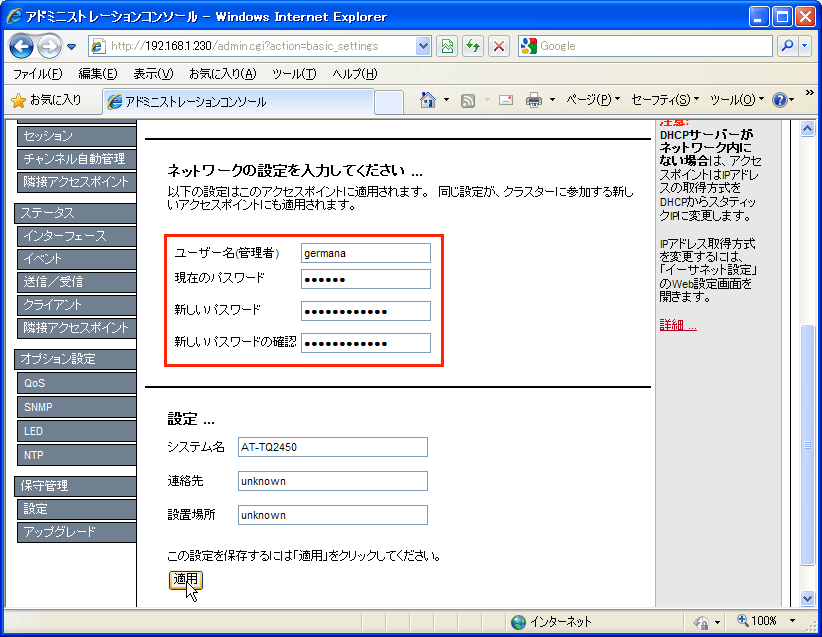

「基本設定」画面を開き、「ユーザー名（管理者）」「パスワード」を変更します。

Note - AT-TQ2450がAT-UWCの管理下に置かれているとき、AT-TQ2450の設定画面へのアクセスはできません。しかしながら、何らかの理由でAT-UWCとの通信が切断したとき、AT-TQ2450はスタンドアロンモードとなりAT-UWCとの通信の復旧を待ちます。その間のセキュリティー確保のため「ユーザー名（管理者）」「パスワード」を変更します。

Managed APの設定

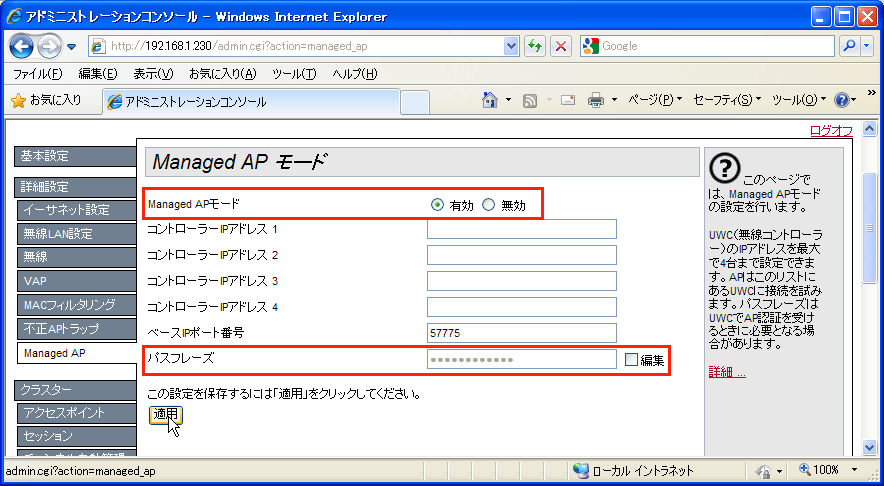

「Managed AP」画面を開き、「Managed AP」を「Enable」します。デフォルトは「Enable」です。
右下の「編集」にチェックを入れます。AT-UWCによる機器認証を受けるための「パスフレーズ」を入力します。パスフレーズは空欄が許されます。

Note - 「適用」ボタンをクリックすると、「編集」のチェックは自動的に外れます。

Note - パスフレーズを入力した場合は、AT-UWCのWLANのBasic Setup画面の「Valid AP」タブの「Authentication Password」に同じパスフレーズを設定します。後述の「APプロファイルのAT-TQ2450への適用」を参照してください。
「適用」ボタンをクリックします。

IPアドレスと管理VLANの設定

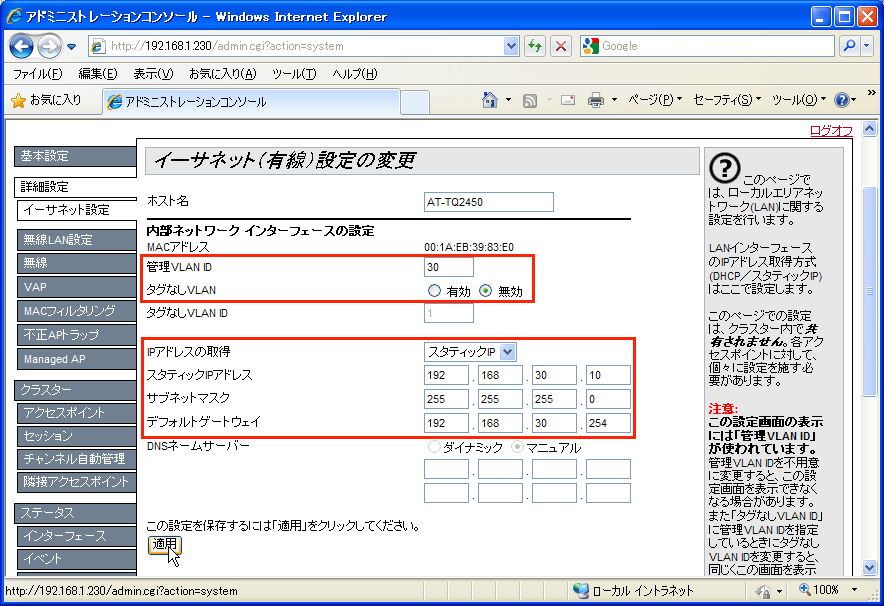

「詳細設定」/「イーサネット」画面を開きます。
「管理VLAN ID」に「30」を入力し、「タグなしVLAN」を「無効」にします。
「IPアドレスの取得」を「スタティックIP」にします。「スタティックIPアドレス」を
「192.168.30.10」、「サブネットマスク」を「255.255.255.0」、「デフォルトゲートウェイ」を「192.168.30.254」にします。
「適用」ボタンをクリックします。

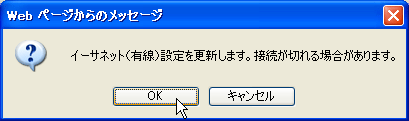

「OK」ボタンをクリックしてください。設定画面との接続が切断されます。30秒そのまま待った後、AT-TQ2450の電源を切ります。
実際にご使用になるスイッチに接続します。

Note - VLAN ID 30のタグを処理できるように設定したスイッチに接続してください。

図書館・コンピュータールームのAT-TQ2450の設定

続いて、図書館とコンピュータールームのAT-TQ2450を、講義室のAT-TQ2450の以下の項と同じように設定します。

管理者ユーザー名／パスワードの変更
Managed APの設定

図書館のIPアドレスと管理VLANの設定

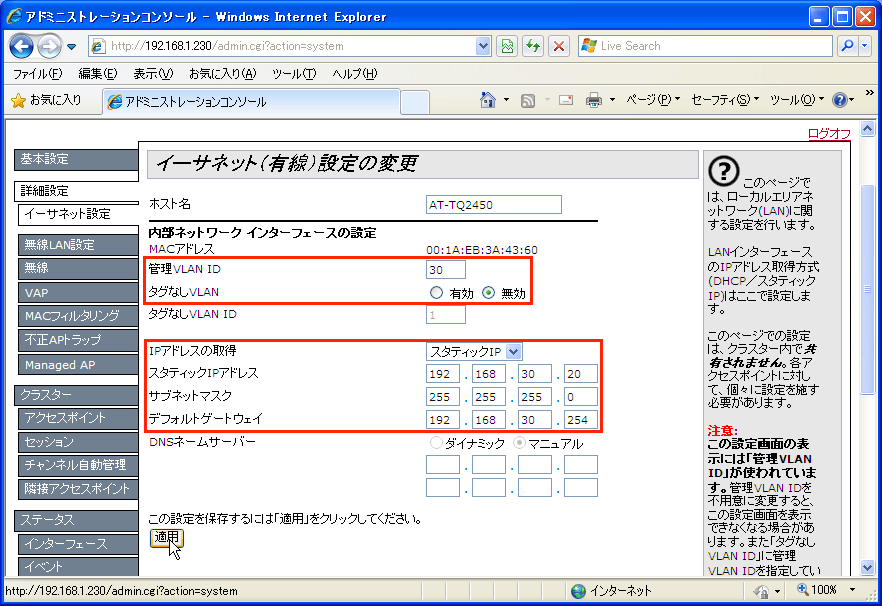

図書館のAT-TQ2450の「スタティックIPアドレス」を「192.168.30.20」に設定します。他の項は講義室と同じです。
実際にご使用になるスイッチに接続します。

Note - VLAN ID 30のタグを処理できるように設定したスイッチに接続してください。

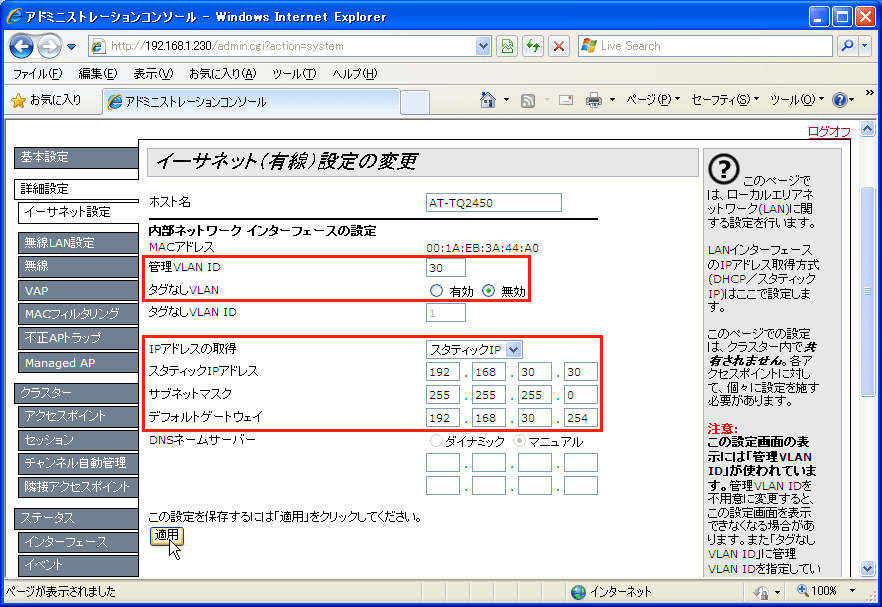

コンピュータールームのIPアドレスと管理VLANの設定

コンピュータールームのAT-TQ2450の「スタティックIPアドレス」を「192.168.30.30」に設定します。他の項は講義室と同じです。
実際にご使用になるスイッチに接続します。

Note - VLAN ID 30のタグを処理できるように設定したスイッチに接続してください。

AT-UWCの設定

管理者ユーザー名／管理者パスワードの変更

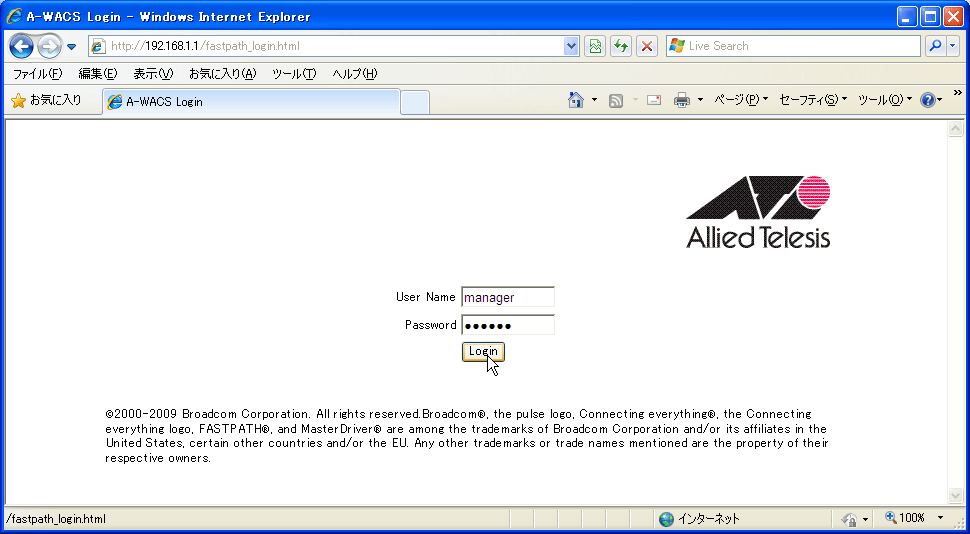

AT-UWCの設定画面にアクセスしログインします。デフォルトのIPアドレスは「192.168.1.10」、「User Name」は「manager」、「Password」は「friend」です。

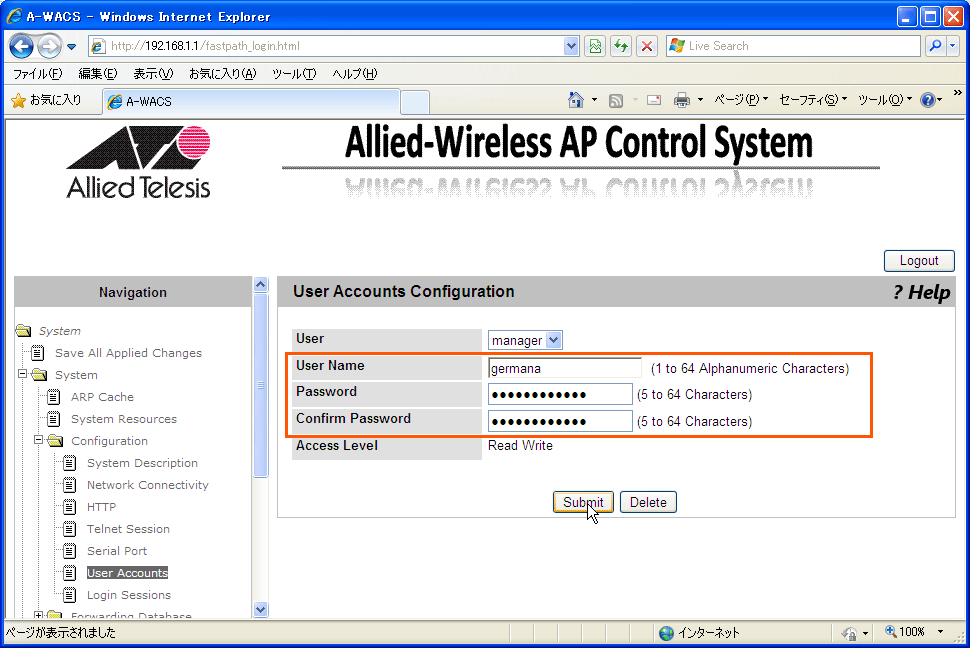

System > Configuration > User Accounts画面を開き、「User Name」「Password」を変更します。
「Submit」ボタンをクリックします。

IP Address / Management VLANの設定

Switching > VLAN > Configuration画面を開きます。

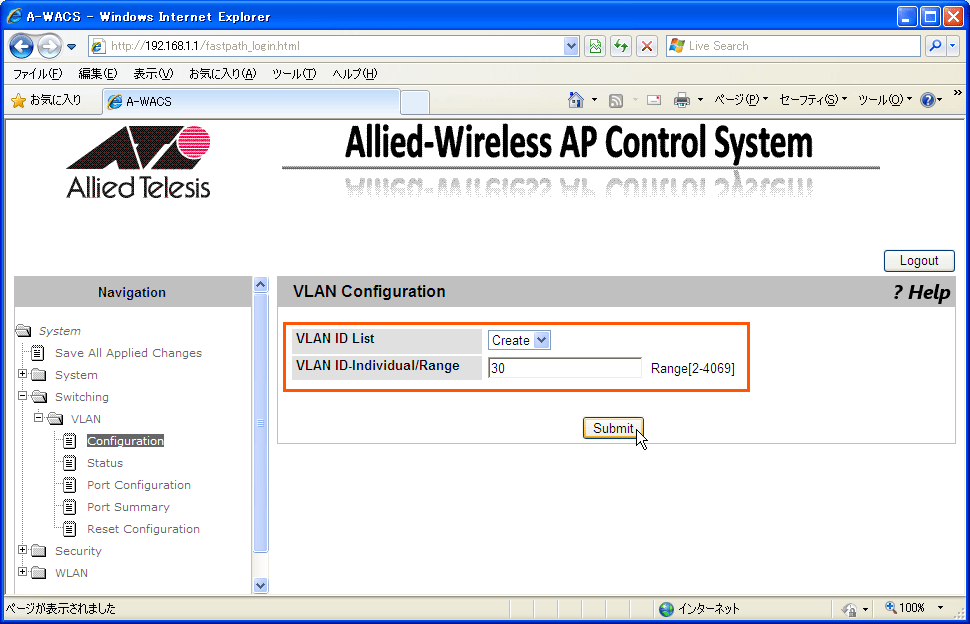

「VLAN ID List」で「Create」を選択します。「VLAN ID-Individual/Range」に「30」を入力します。
「Submit」ボタンをクリックします。

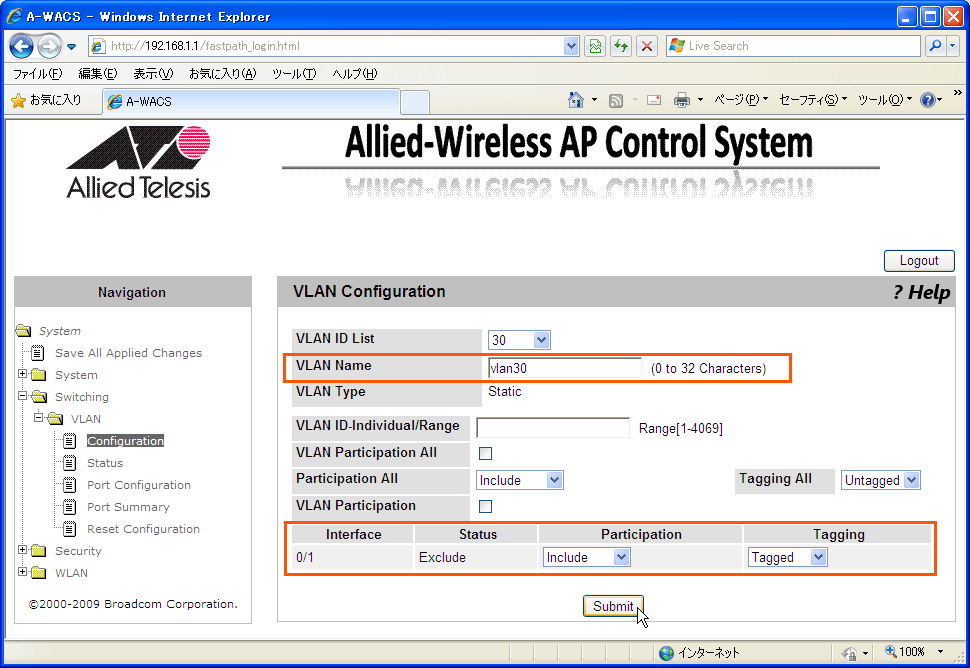

「VLAN Name」に「vlan30」を入力します。
「Interface」の「0/1」で「Participation」を「Include」、「Tagging」を「Tagged」に変更します。
「Submit」ボタンをクリックします。
System > Configuration > Network Connectivity画面を開きます。

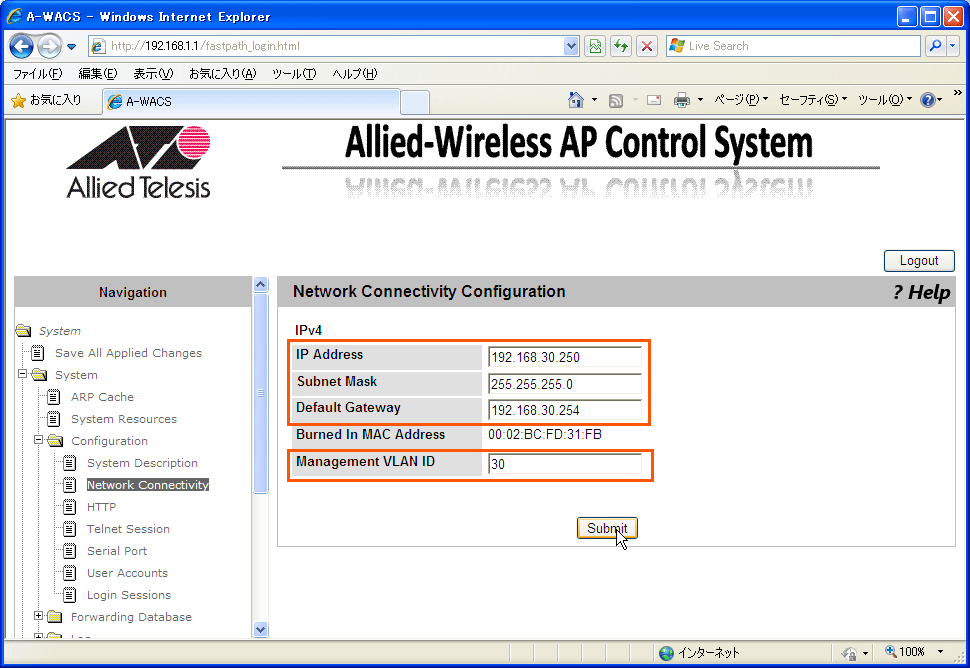

「IP Address」を「192.168.30.250」、「Subnet Mask」を「255.255.255.0」、「Default Gateway」を「192.168.30.254」にします。
「Management VLAN ID」を「30」にします。
「Submit」ボタンをクリックします。設定画面との接続が切断されます。
実際にご使用になるスイッチに接続します。

Note - VLAN ID 30のタグを処理できるように設定したスイッチに接続してください。
変更後のIPアドレスにアクセスし、変更後のUser Name、Passwordでログインします。
Switching > VLAN > Port Configuration画面を開きます。

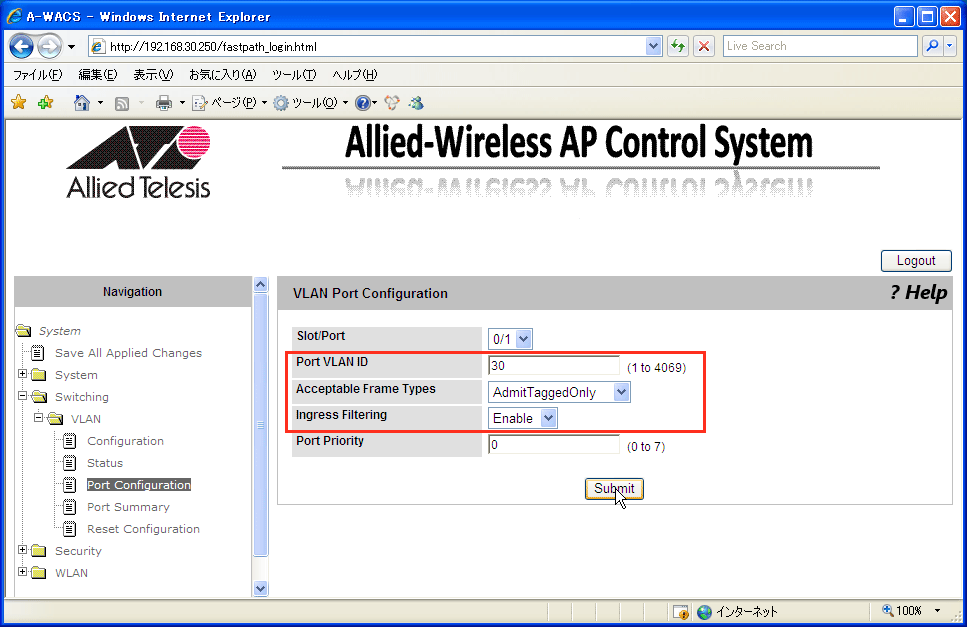

「Port VLAN ID」を「30」にします。
「Acceptable Frame Types」を「Admit Tagged Only」にします。
「Ingress Filtering」を「Enable」にします。
「Submit」ボタンをクリックします。

SSID/Securityの設定

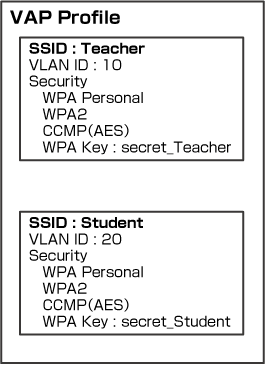

教員用と学生用のSSIDを作成します。付随するセキュリティーを設定し、VLAN IDを対応付けます。これらは、各AT-TQ2450で実行されるバーチャルアクセスポイント（VAP）となります。

教員用SSIDの設定

WLAN > Advanced Configuration > Networks画面を開きます。

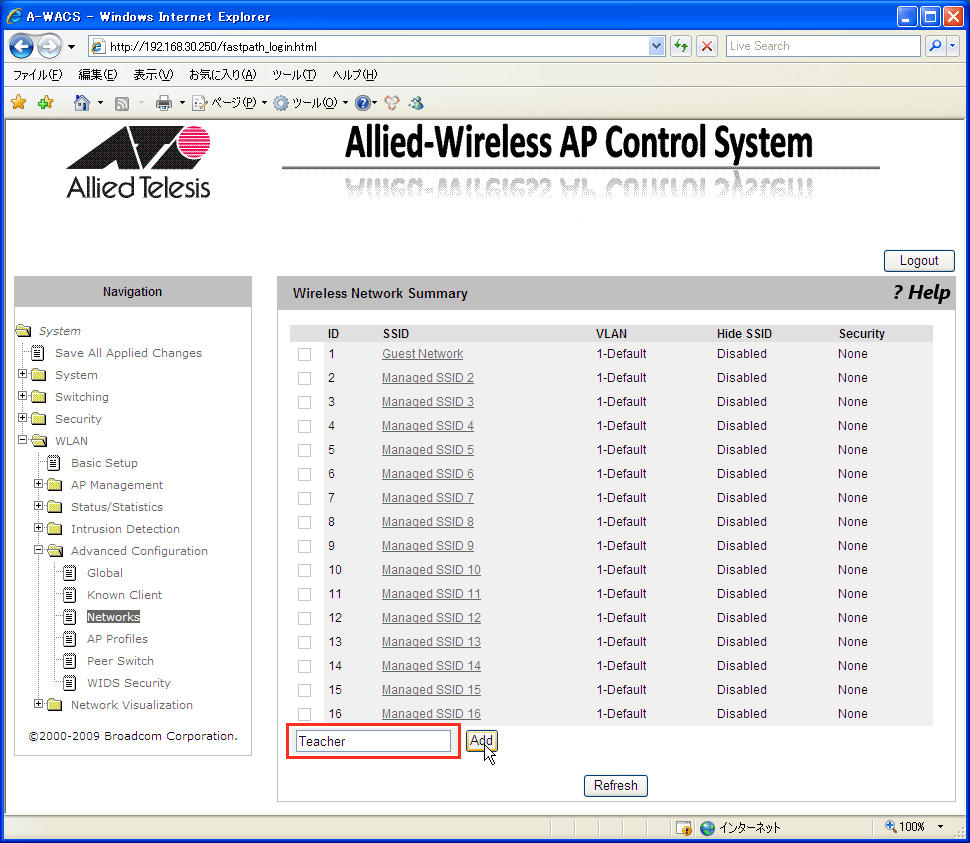

画面下のフィールドに「Teacher」と入力して「Add」ボタンをクリックします。
SSID「Teacher」の詳細を設定する画面が開きます。
「VLAN」を「10」にします。
「Security」で「WPA/WPA2」を選択します。「WPA/WPA2」を選択すると、その下に設定内容が現れます。「WPA Personal」を選択します。
「WPA Versions」で「WPA2」だけにチェックを入れます。「WPA Ciphers」で「CCMP(AES)」だけにチェックを入れます。
「WPA Key」を入力します。
「Submit」ボタンをクリックします。

学生用SSIDの設定

WLAN > Advanced Configuration > Networks画面を開きます（メニューのNetworkを再度クリックします）。

Note - SSID「Teacher」はID 17の項として追加されています。「Teacher」をクリックすると、「Teacher」の詳細を設定する画面が開きます。

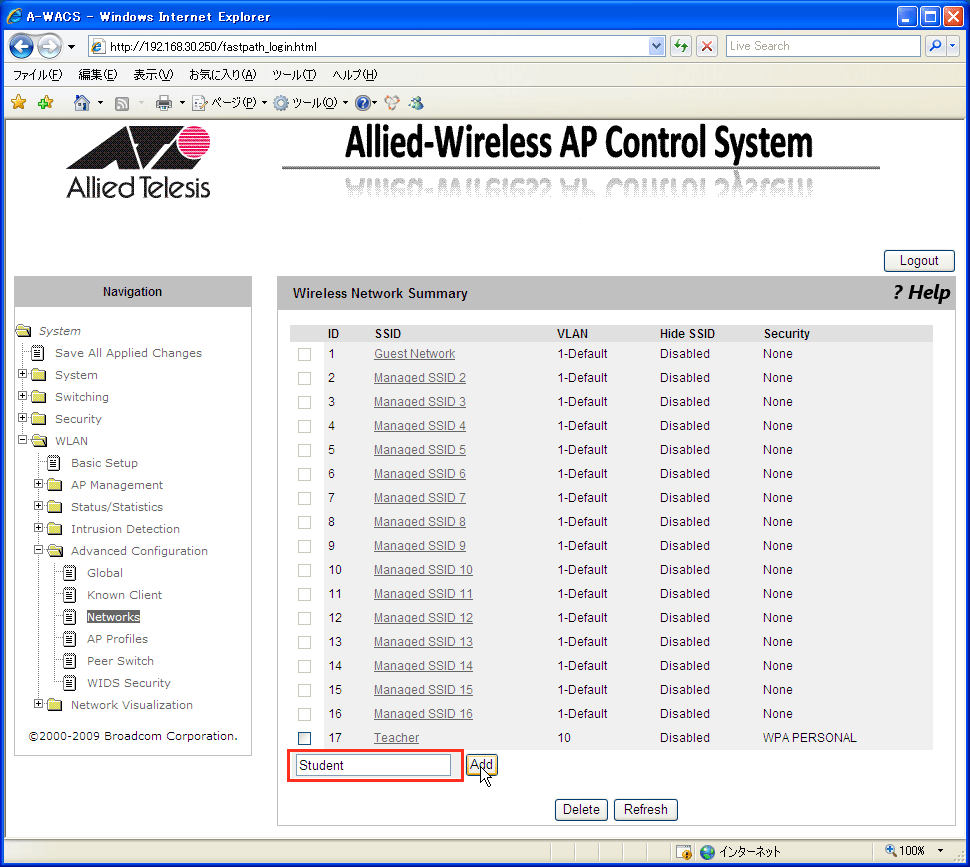

画面下のフィールドに「Student」と入力して「Add」ボタンをクリックします。
SSID「Student」の詳細を設定する画面が開きます。

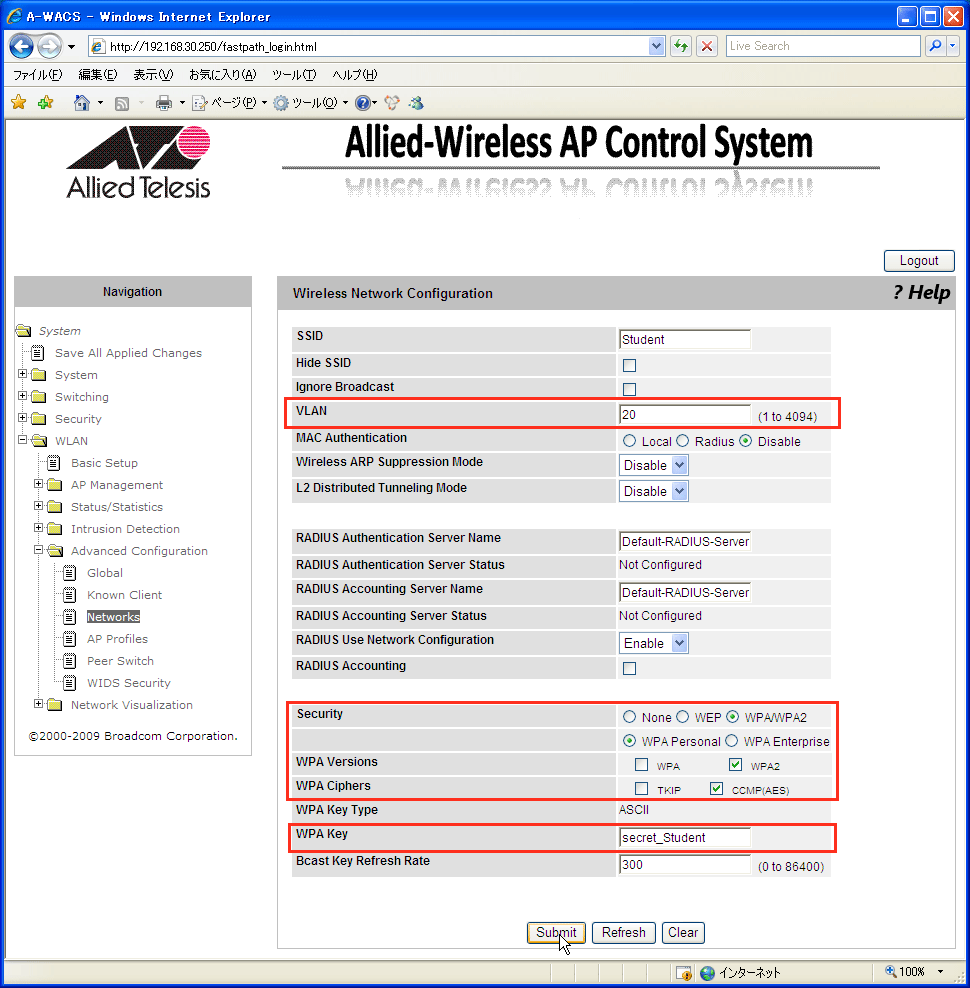

「VLAN」を「20」にします。
「Security」で「WPA/WPA2」を選択します。「WPA/WPA2」を選択すると、その下に設定内容が現れます。「WPA Personal」を選択します。
「WPA Versions」で「WPA2」だけにチェックを入れます。「WPA Ciphers」で「CCMP(AES)」だけにチェックを入れます。
「WPA Key」を入力します。
「Submit」ボタンをクリックします。

APプロファイルの作成

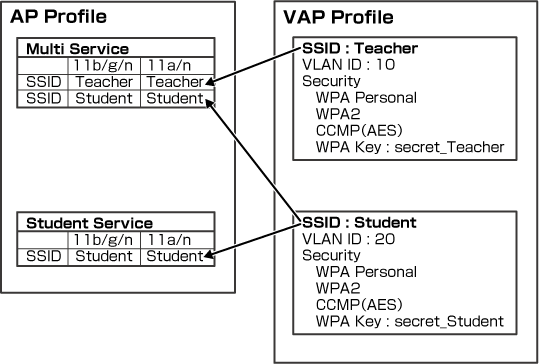

次の2種類のAPプロファイルを作成し、前述の「SSID/Securityの設定」のSSIDを関連づけます。

Multi Service：教員学生両用のサービスを提供
Student Service：学生用のサービスを提供

教員・学生用のサービスのAPプロファイルの作成

WLAN > Advanced Configuration > AP Profiles画面を開きます。

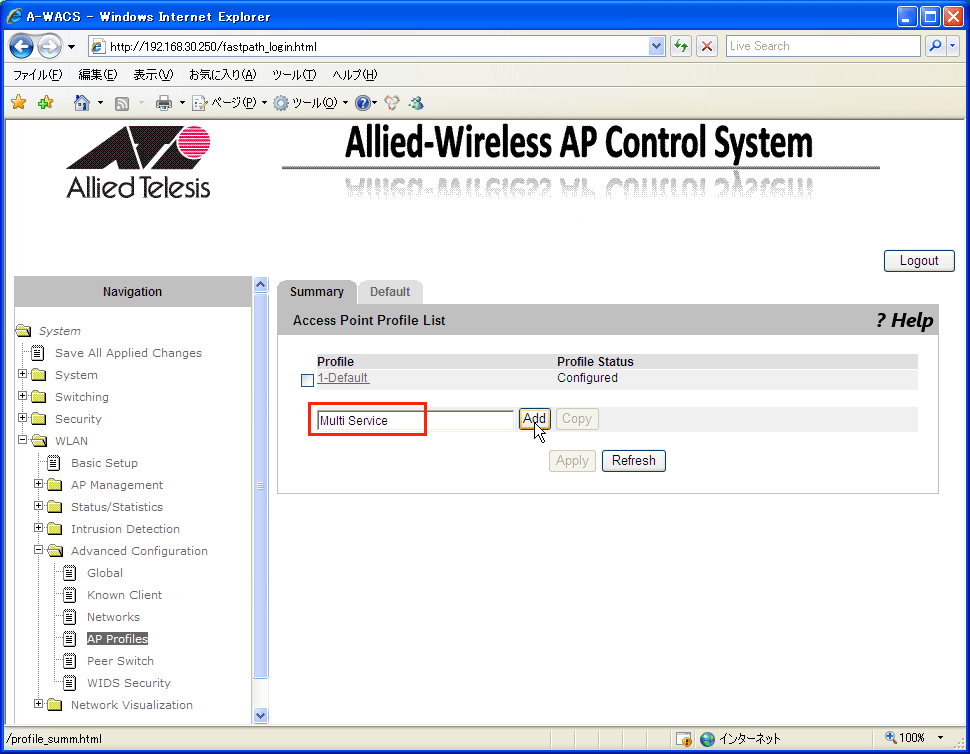

「Multi Service」を入力して「Add」ボタンをクリックします。
APプロファイル「Multi Service」の設定画面が表示されます。

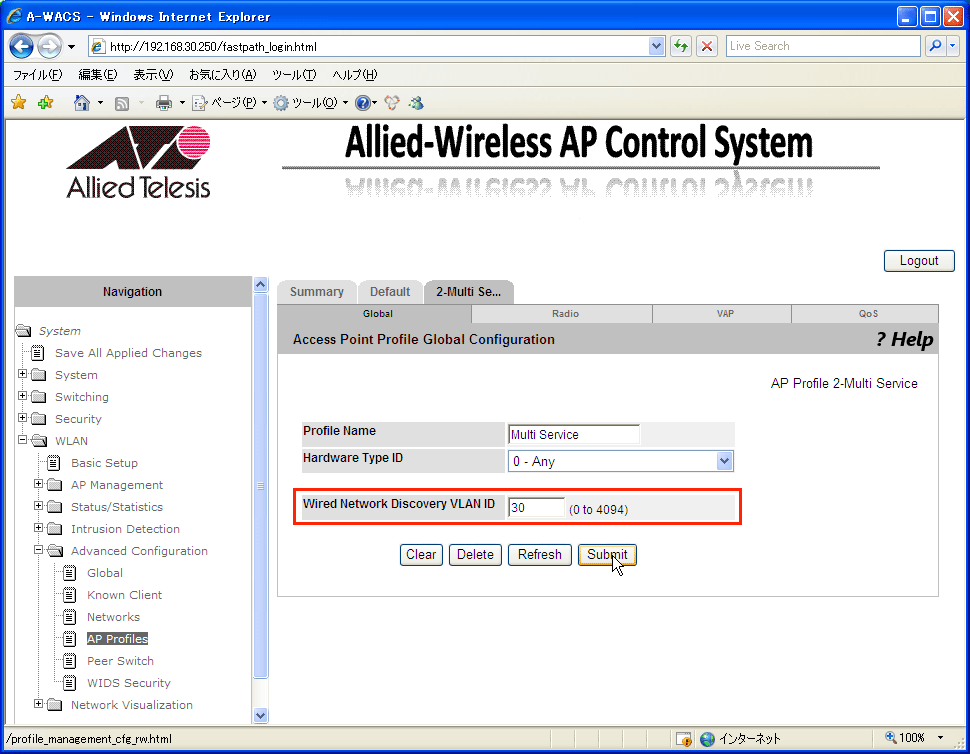

「Wired Network Discovery VLAN ID」を「30」にします。
「Submit」ボタンをクリックします。

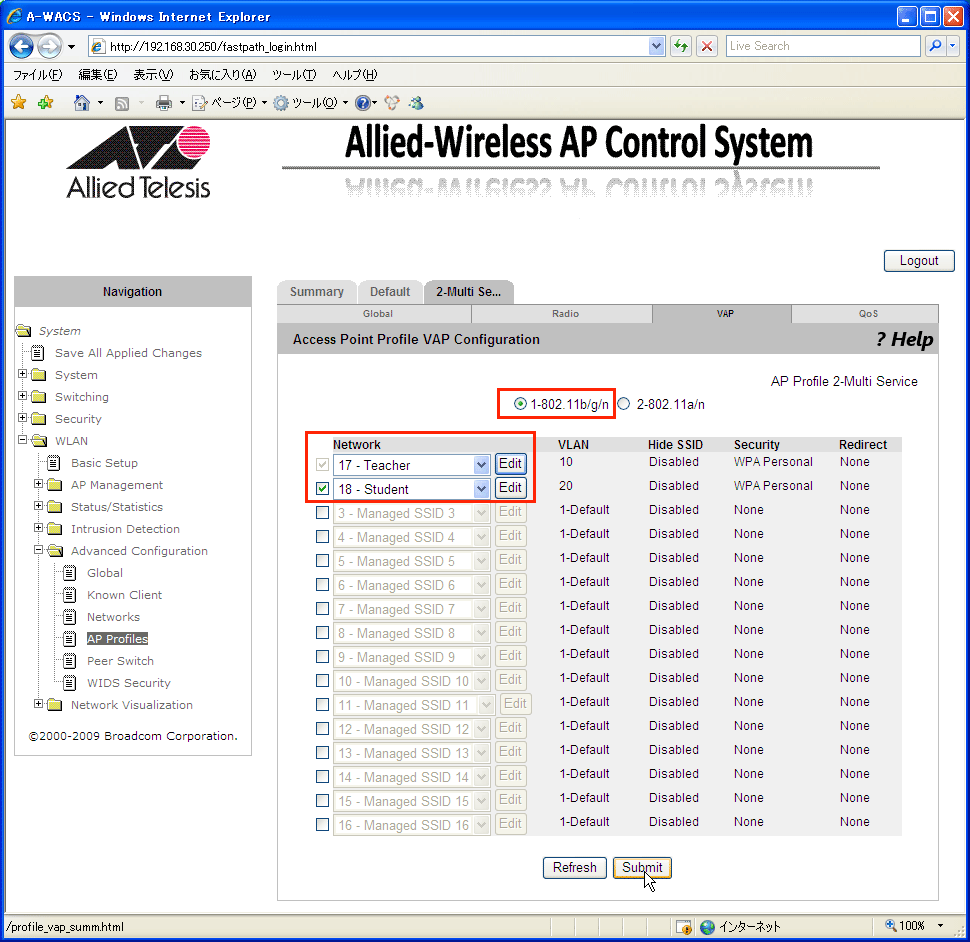

「VAP」タブをクリックします。
「1-802.11b/g/n」を選択します。
1番目の行の「Network」で「Teacher」を選択します。
2番目の行にチェックを入れ、「Network」で「Student」を選択します。
「Submit」ボタンをクリックします。

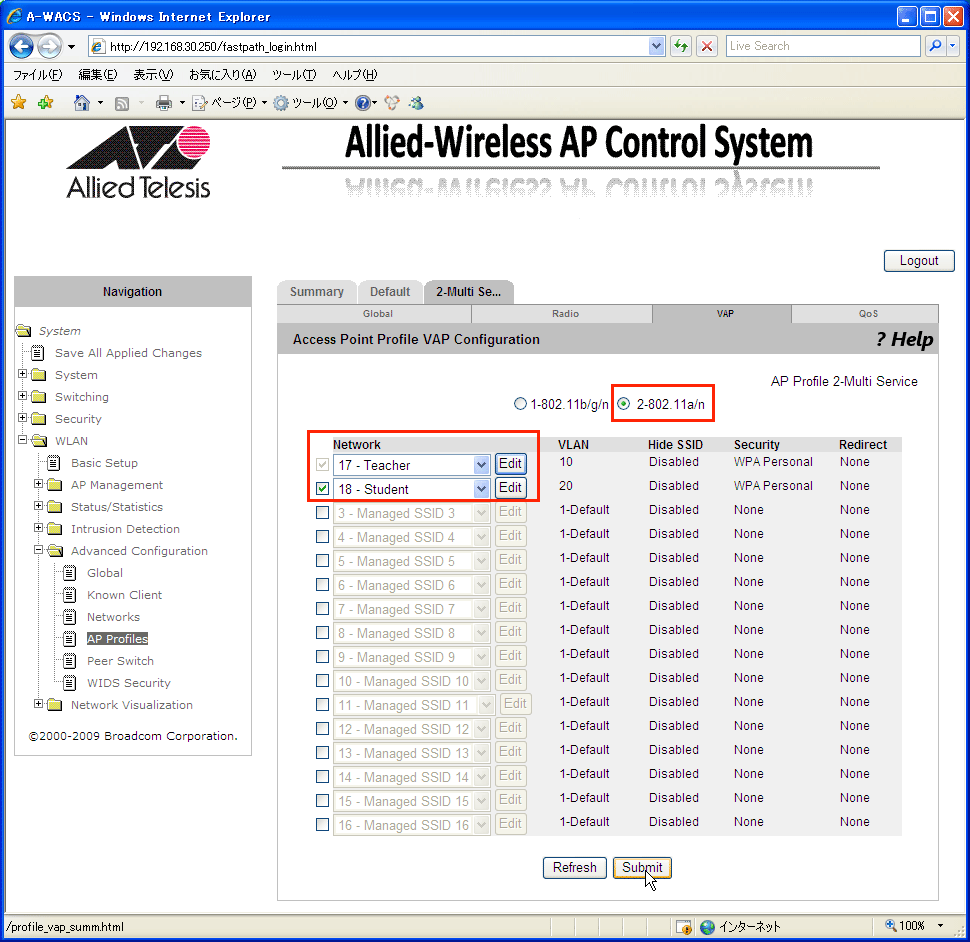

「2-802.11a/n」を選択します。
1番目の行の「Network」で「Teacher」を選択します。
2番目の行にチェックを入れ、「Network」で「Student」を選択します。
「Submit」ボタンをクリックします。

学生用のサービスのAPプロファイルの作成

WLAN > Advanced Configuration > AP Profiles画面を開きます（メニューのAP Profileを再度クリックします）。

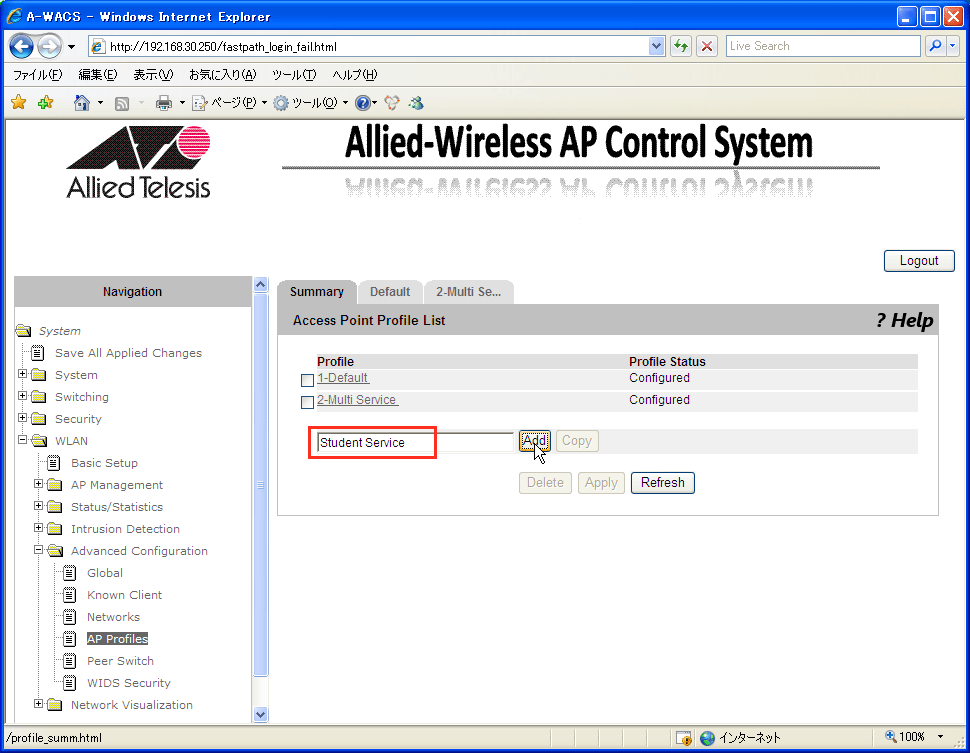

「Student Service」を入力して「Add」ボタンをクリックします。
APプロファイル「Student Service」の設定画面が表示されます。

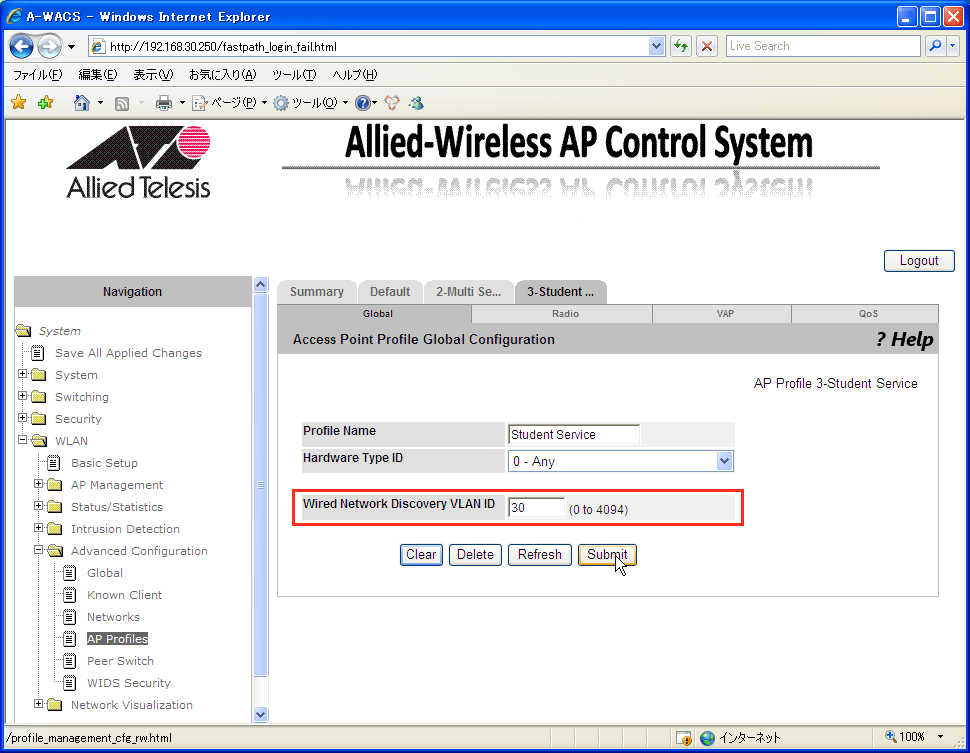

「Wired Network Discovery VLAN ID」を「30」にします。
「Submit」ボタンをクリックします。
「VAP」タブをクリックします。

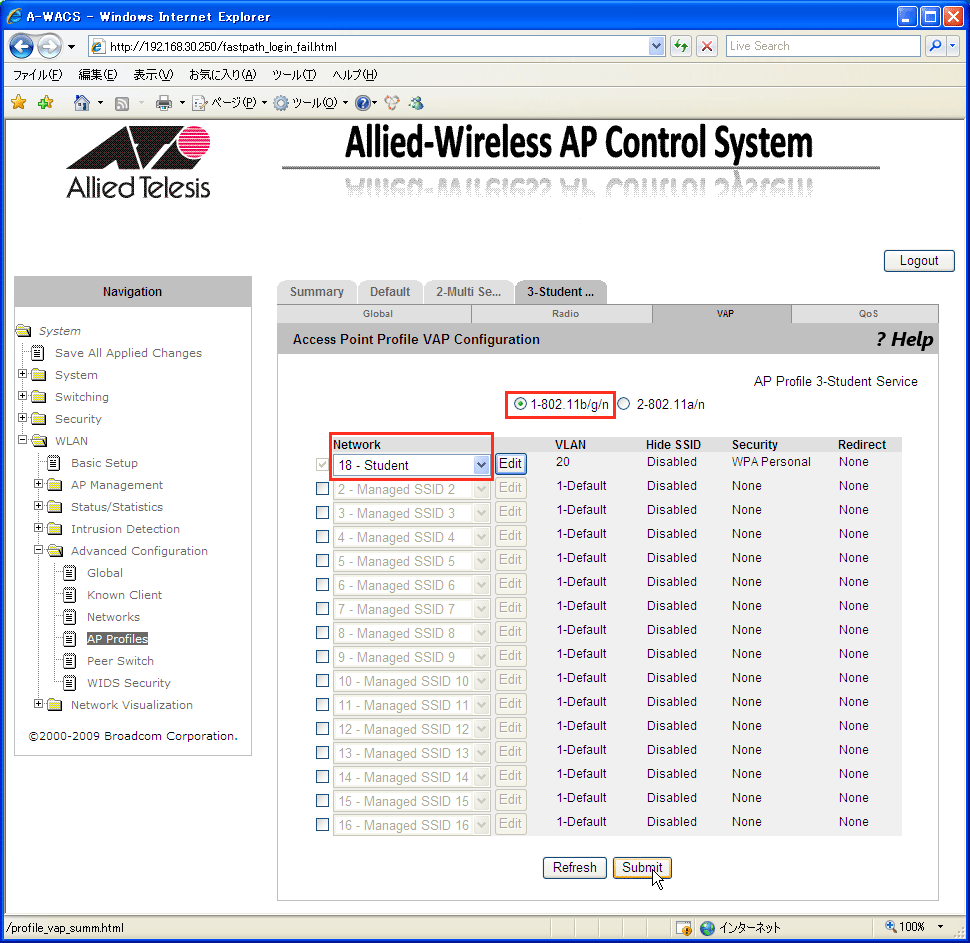

「1-802.11b/g/n」を選択します。
1番目の行の「Network」で「Student」を選択します。
「Submit」ボタンをクリックします。

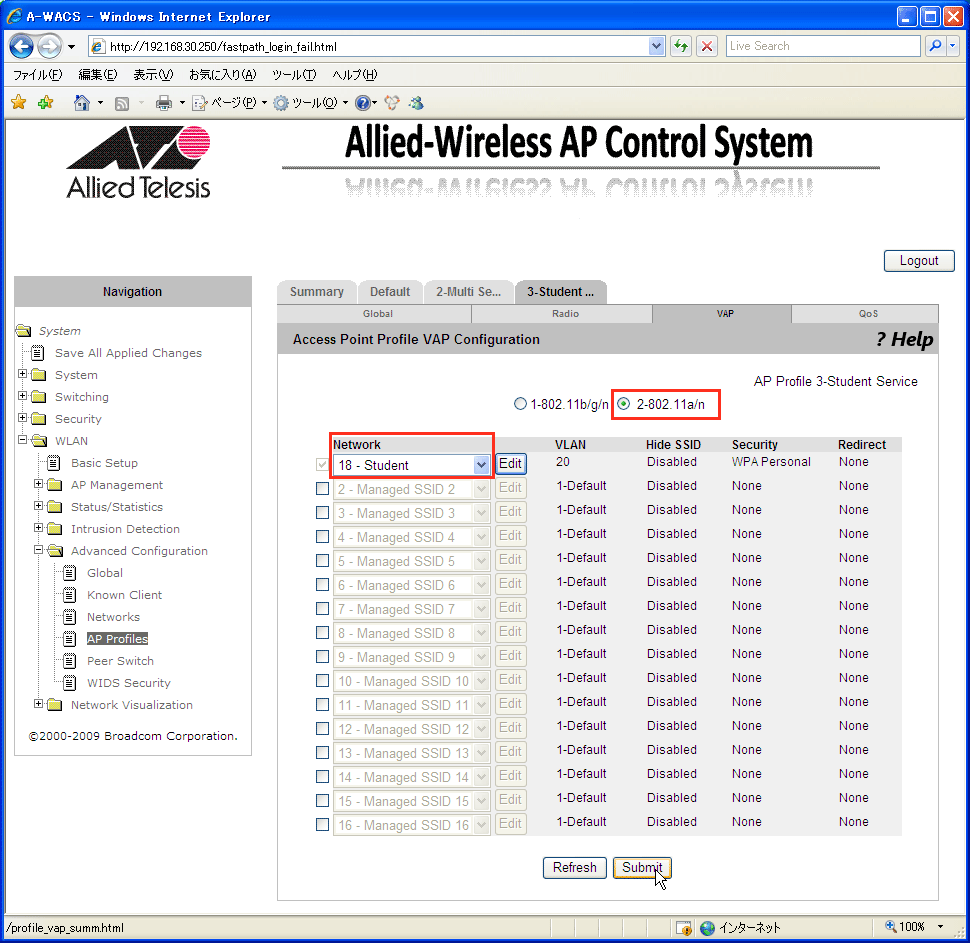

「2-802.11a/n」を選択します。
1番目の行の「Network」で「Student」を選択します。
「Submit」ボタンをクリックします。

AT-TQ2450をAT-UWCの管理下に置く

AT-TQ2450をAT-UWC（無線コントローラー）の管理下に置き、作成したAPプロファイルを各AT-TQ2450に適用します。

AT-TQ2450の発見

AT-UWCがAT-TQ2450を発見するための方法を設定します。

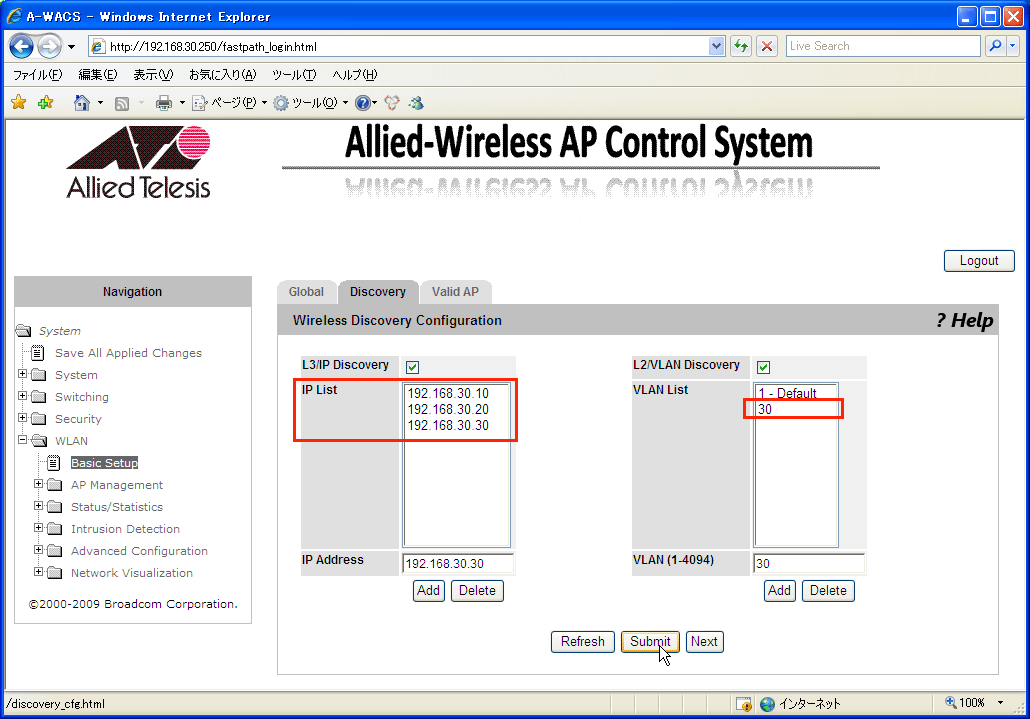

WLAN > Basic Setup画面を開きます。
「Discovery」タブをクリックします。

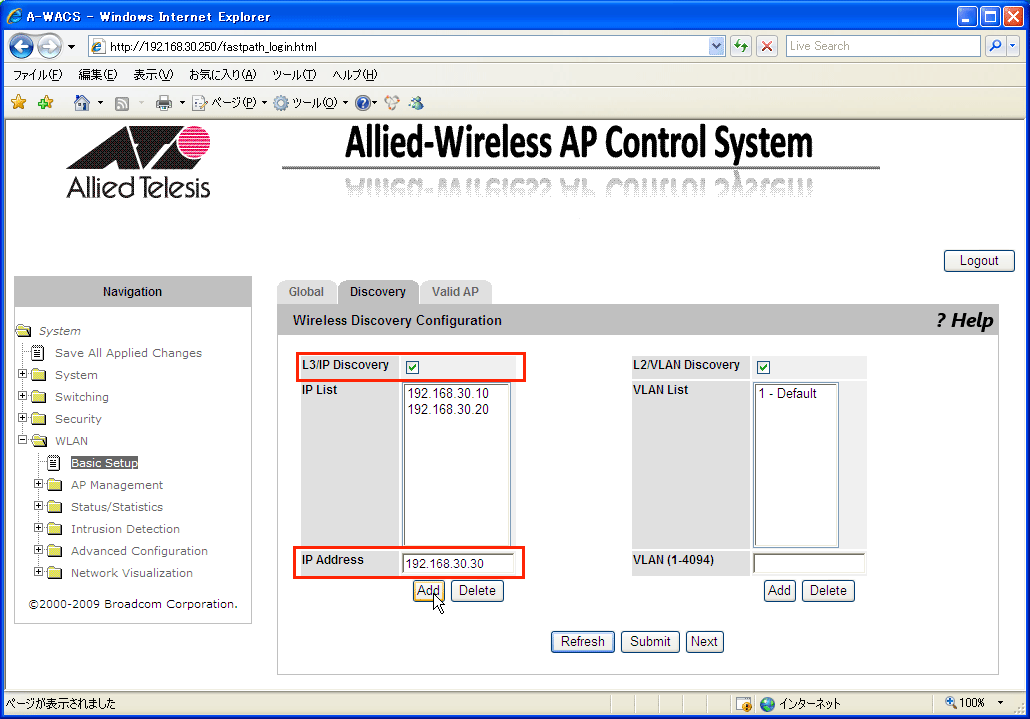

「L3/IP Discovery」にチェックを付けます（デフォルトは「チェックあり」です）。
「IP Address」に「192.168.30.10」を入力して「Add」ボタンをクリックします。
「IP Address」に「192.168.30.20」を入力して「Add」ボタンをクリックします。
「IP Address」に「192.168.30.30」を入力して「Add」ボタンをクリックします。
「L2/VLAN Discovery」にチェックを付けます（デフォルトは「チェックあり」です）。

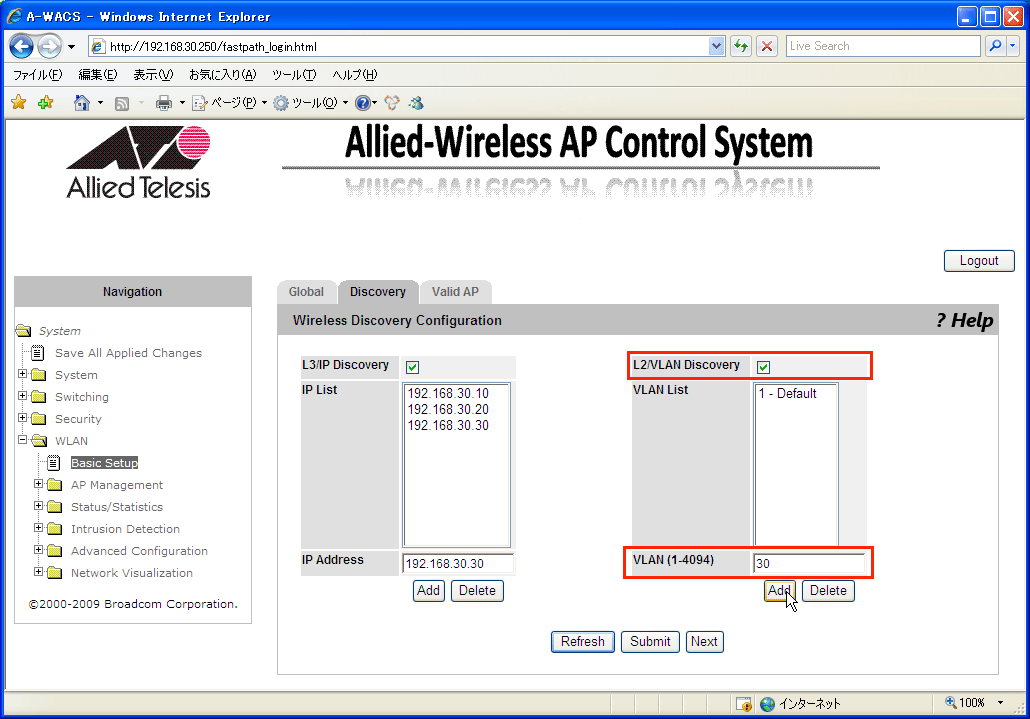

「VLAN (1-4094)」に「30」を入力して「Add」ボタンをクリックします。
「Submit」ボタンをクリックします。

AT-TQ2450のデータベースへの登録

発見したAT-TQ2450をAT-UWCのデータベースに登録します（AT-UWCの管理下に置きます）。

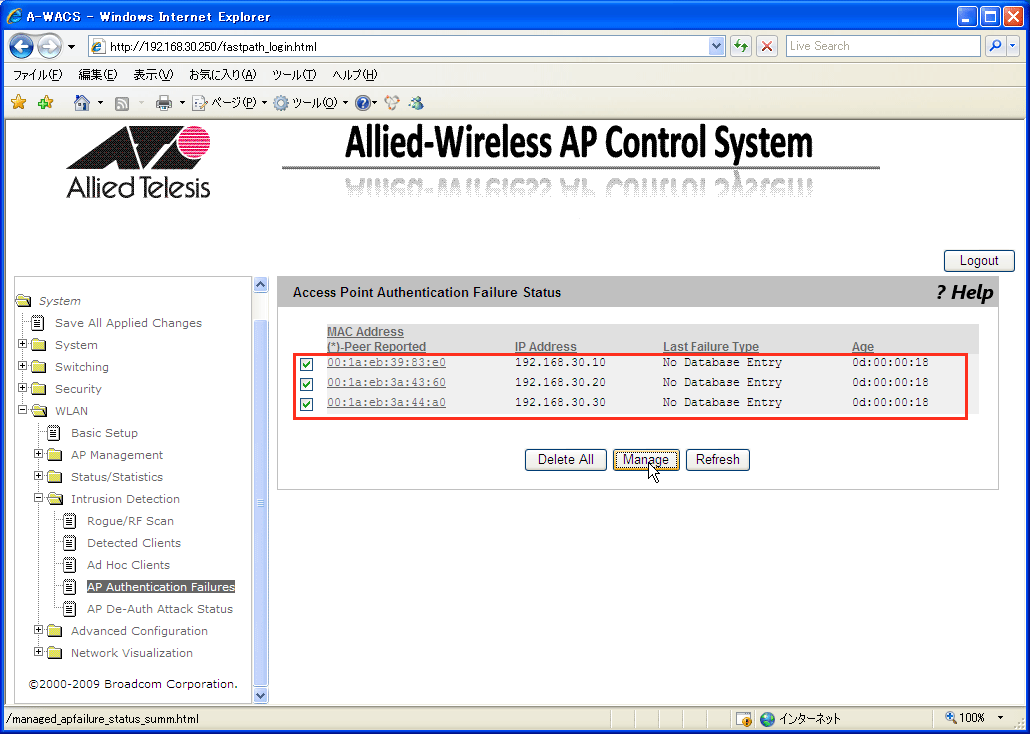

WLAN > Intrusion Detection > AP Authentication Failures画面を開きます。
「L3/IP Discovery」に登録したAT-TQ2450がリストアップされていることを確認します。
AT-UWCのデータベースに登録するAT-TQ2450（192.168.30.10、192.168.30.20、192.168.30.30）にチェックを入れます。
「Manage」ボタンをクリックします。

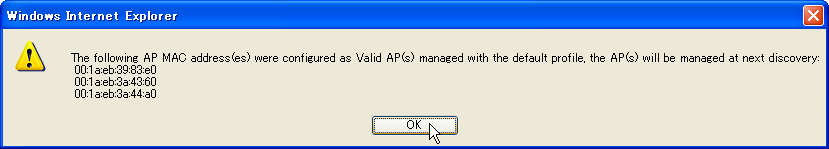

Note - AT-UWCのデータベースに登録されたAT-TQ2450はこのリストから消えます。
「OK」ボタンをクリックします。

APプロファイルのAT-TQ2450への適用

登録したAT-TQ2450に対して、APプロファイルを適用します。

WLAN > Basic Setup画面を開きます。
「Valid AP」タブをクリックします。
AT-UWCのデータベースに登録されているAT-TQ2450がリストアップされていることを確認します。

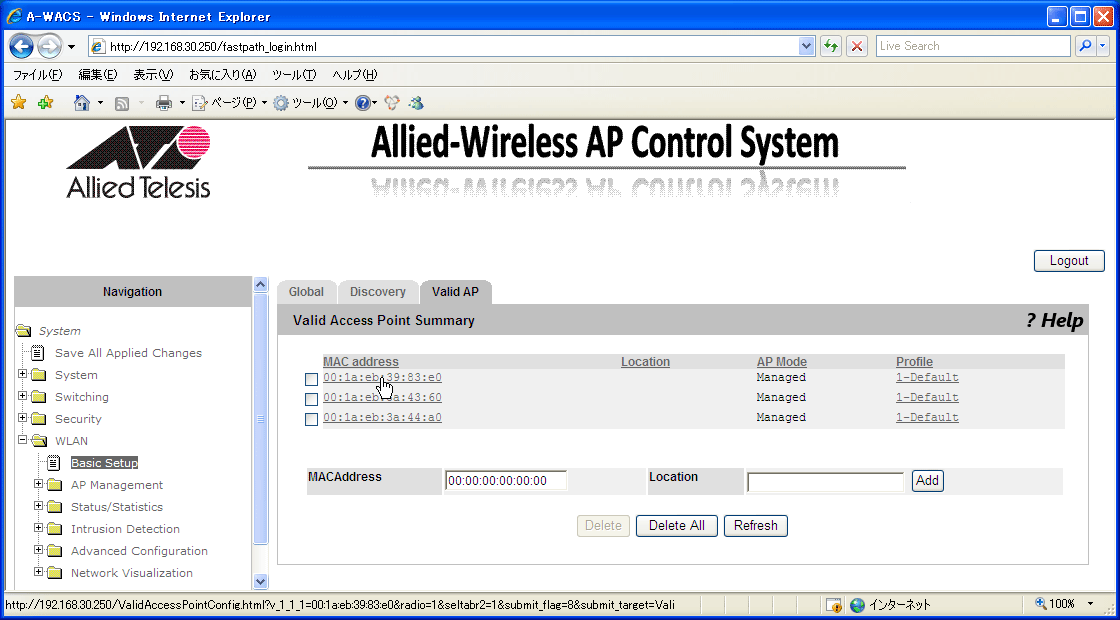

MACアドレスをクリックします。

Note - MACアドレスとIPアドレスの対応は、WLAN > Status/Statistics > Managed AP画面で確認できます。

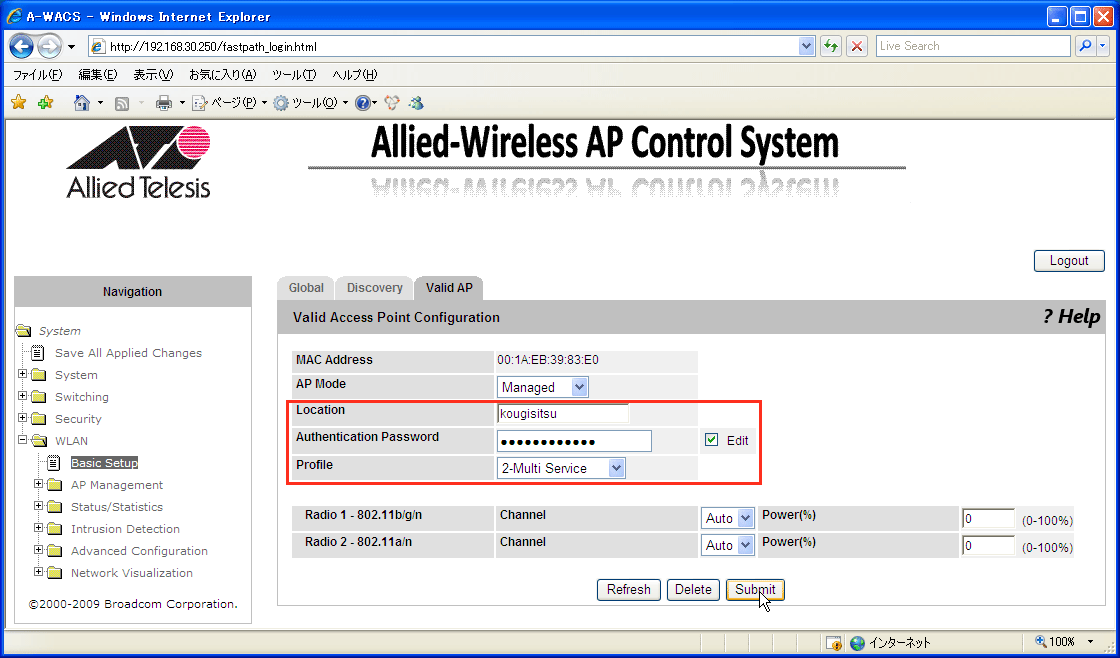

「Location」を入力します。例では「kougisitsu」（講義室）を入力しています。
「Edit」にチェックを入れ「Authentication Password」を入力します。

Note - AT-TQ2450の「詳細設定」/「Managed AP」画面の「パスフレーズ」と同じ文字列を入力します。AT-TQ2450のパスフレーズを空欄にした場合は空欄にします。前述の「Managed APの設定」を参照してください。
「Profile」で「Multi Service」を選択します。
「Submit」ボタンをクリックします。

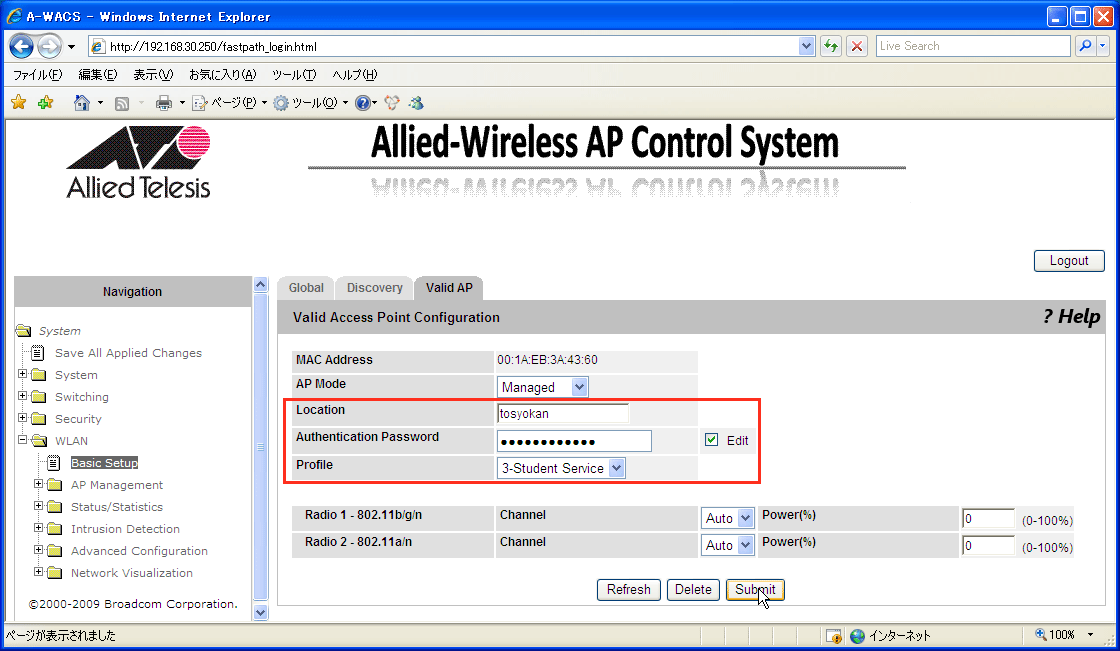

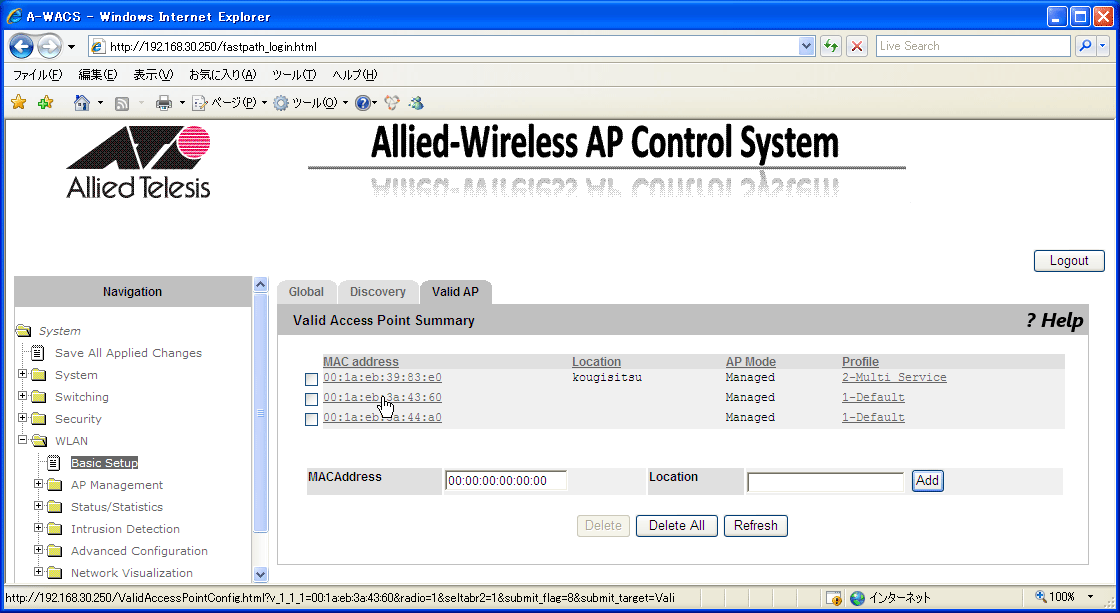

「Valid AP」タブをクリックし、一覧表示に切り替えます。2番目のMACアドレスをクリックします。
「Location」を入力します。例では「tosyokan」（図書館）を入力しています。
「Edit」にチェックを入れ「Authentication Password」を入力します。
「Profile」で「Student Service」を選択します。
「Submit」ボタンをクリックします。
「Valid AP」タブをクリックし、一覧表示に切り替えます。3番目のMACアドレスをクリックします。

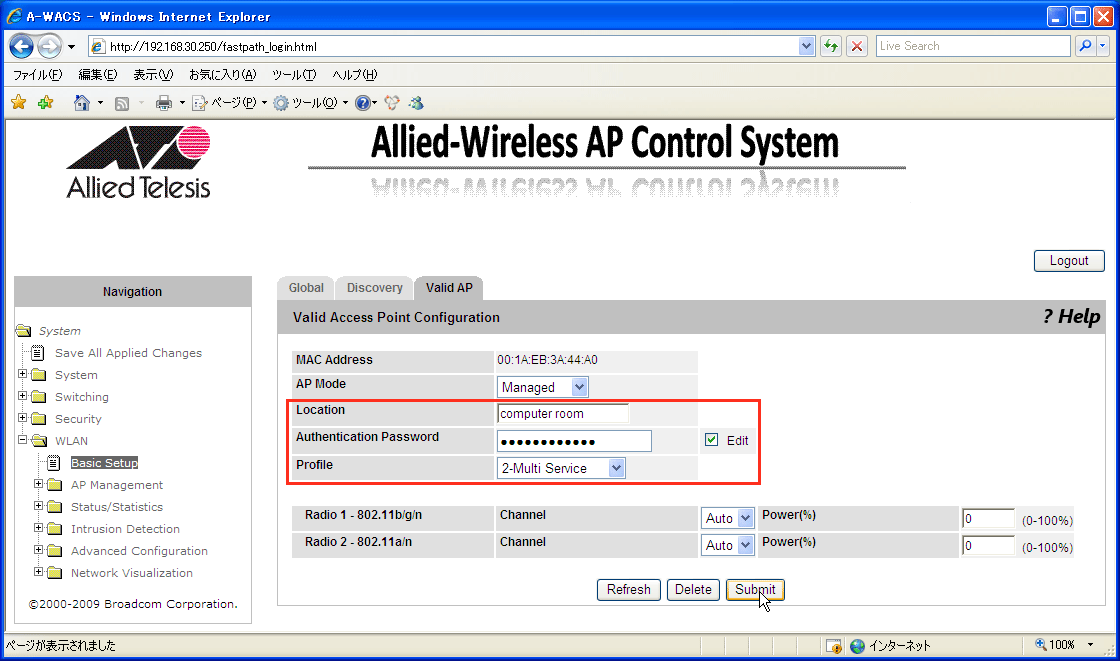

「Location」を入力します。例では「computer room」（コンピュータールーム）を入力しています。
「Edit」にチェックを入れ「Authentication Password」を入力します。
「Profile」で「Multi Service」を選択します。
「Submit」ボタンをクリックします。

設定の保存

AT-UWCに対して施したこれまでの設定を保存します。これでAT-UWCの次回起動時にこの設定が使用されます。

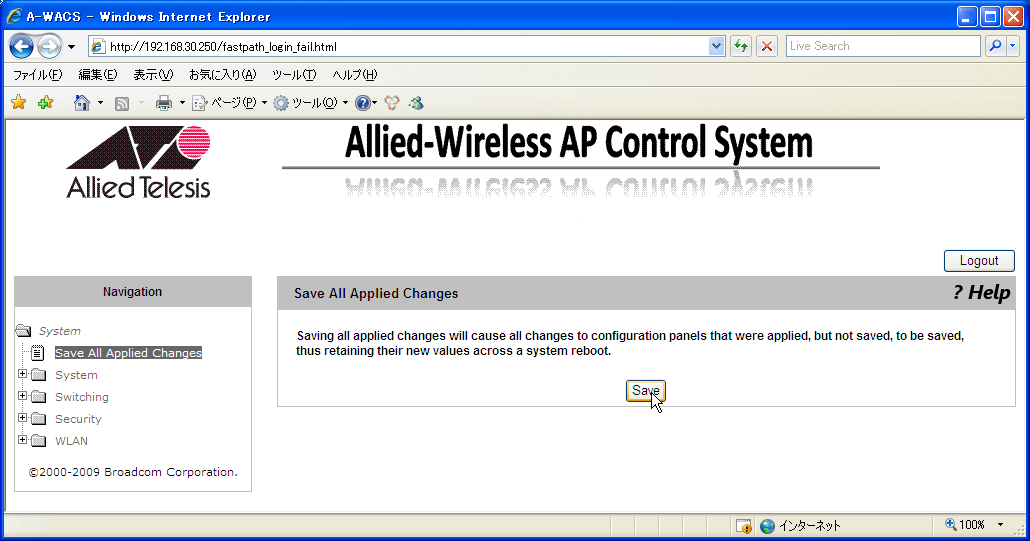

Save All Applied Changes画面を開きます。

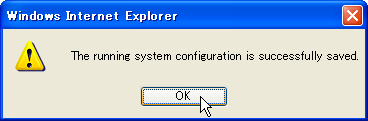

「Save」ボタンをクリックします。
「OK」ボタンをクリックします。

AT-TQ2450のリセット

AT-TQ2450のハードウェアリセットを行います。これにより、前述のAPプロファイルが各AT-TQ2450に適用されます。

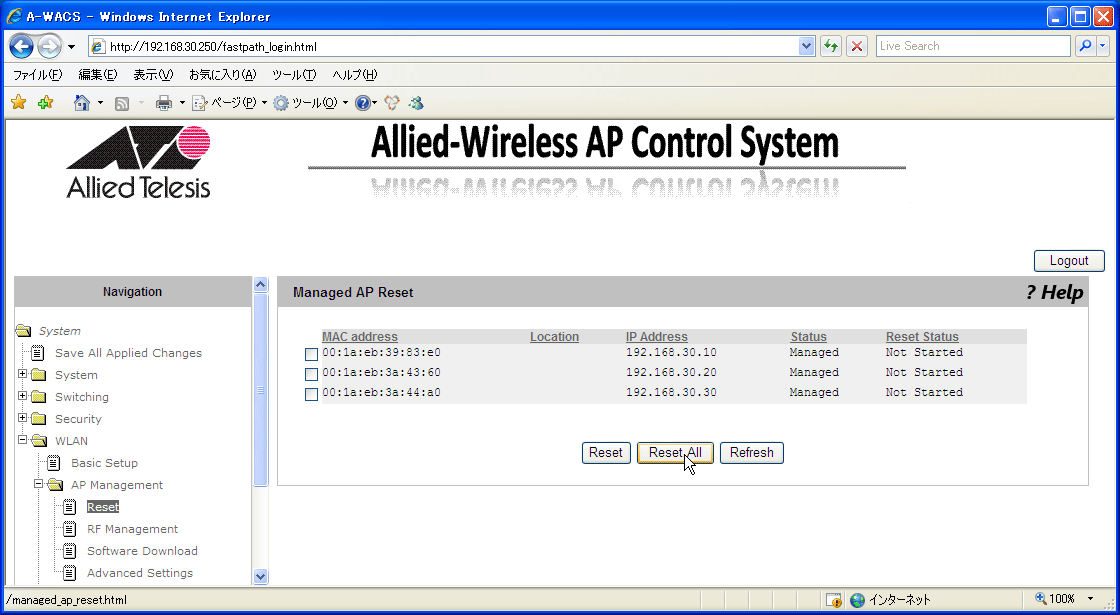

WLAN > AP Management > Reset画面を開きます。

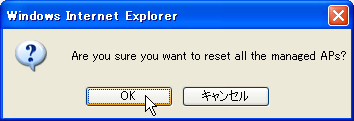

「Reset All」ボタンをクリックします。
「OK」ボタンをクリックします。
AT-UWCで作成したAPプロファイルが一覧の各AT-TQ2450に適用され、各AT-TQ2450はリブートします。リブートには数分を要します。
