無線コントローラーは、管理下にある複数のアクセスポイントのファームウェアを一括更新することができます。
無線コントローラーがクラスターコントローラーである場合、配下にあるピアコントローラーが管理するすべてのアクセスポイントのファームウェアを一括更新できます。

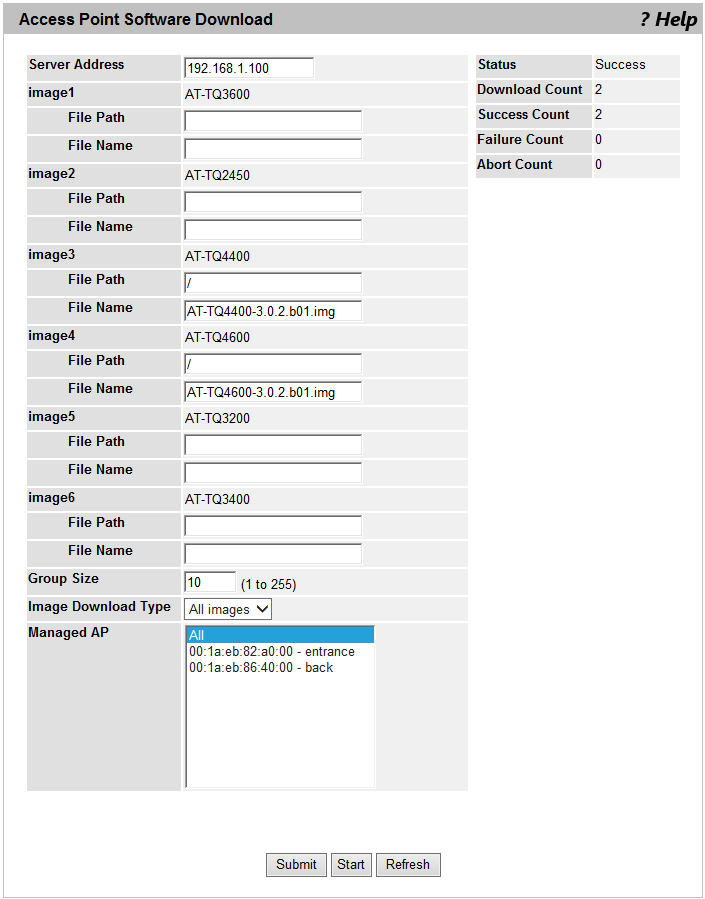

Note - 上の画面は、ファームウェアのアップグレードが成功した直後のものです。
| Server Address | アップグレードファイルが置かれているTFTPサーバーのIPアドレスを入力します。 |
| image1〜6 | それぞれ以下の機種が対応します。 image1：AT-TQ3600 image2：AT-TQ2450 image3：AT-TQ4400 image4：AT-TQ4600 image5：AT-TQ3200 image6：AT-TQ3400 |
| File Path | 各機種のファームウェアが置かれているTFTPサーバーのファイルパスを32文字以内で入力します。 |
| File Name | 各機種のファームウェアのファイル名を半角英数字32文字以内で入力します。 |
| Group Size | 同時にアップグレードするアクセスポイントの数。複数のアクセスポイントをアップグレードする場合、各アクセスポイントがTFTPサーバーに接続してファイルをダウンロードします。TFTPサーバーの過負荷防止のため、同時にアップグレードするアクセスポイント数を制限します。 ひとつのグループのアップグレード終了後に、次のグループのアップグレードが開始されます。 |
| Image Download Type | ダウンロードするイメージ（機種）を指定します。 ・All images - すべて機種のファームウェアをダウンロードします（デフォルト）。 ・image1〜6 - それぞれの機種のファームウェアをダウンロードします。 |
| Managed AP | 無線コントローラー管理下にあるアクセスポイントのMACアドレスが表示されます。クラスターコントローラーの場合は、配下のピアコントローラーが管理するアクセスポイントもあわせて表示されます。 「Image Download Type」が「All images」の場合、機種にかかわらずすべてのアクセスポイントが表示されます。 「Image Download Type」が「image1〜6」の場合、imageに対応した機種のアクセスポイントだけが表示されます（割り当てられているAPプロファイルの「Hardware Type ID」で判別します）。 「Managed AP」に表示されているすべてのアクセスポイントを対象にするには、リストの一番上の「All」を選択します。 MACアドレスを選択すると、選択したアクセスポイントだけが対象となります。CTRLキーを押しながらMACアドレスをクリックすると、同時に複数を選択できます。 ただし、「Image Download Type」が「All images」の場合、MACアドレスを個別に指定したアップグレードはできません。 |
Note - 「Managed AP」で「All」を選択するときは、「Group Size」で同時にアップグレードするアクセスポイントの数を制限してTFTPサーバーの過負荷を防止します。
Note - 管理下にあるすべてのアクセスポイントを同時にアップグレードすることをお勧めします。
Note - WDS接続の「サテライトAP」のファームウェアアップグレードは、WDS接続間の通信ができるだけ少ない状態で実行してください。
Note - プログラムのダウンロードに成功すると、アクセスポイントは自動的に再起動します。
| Status（画面右） | アクセスポイントすべてのアップグレードを統括した情報を表示します。 ・Not Started - 無線コントローラーはダウンロードプロセスを開始していません。 ・Requested - ファームウェアをダウンロードするリクエストは出したが、無線コントローラーはどのダウンロードも実行していません。 ・Code Transfer in Progress - ダウンロード中です。 ・Failure - すべてのアクセスポイントでダウンロードに失敗しました。 ・Aborted - アクセスポイントがTFTPサーバーからファームウェアをロードする前にダウンロードは中止されました。 ・NVRAM-Update-In-Progress - ダウンロードに成功しました。アクセスポイントに「Reset」コマンドを送信しました。 ・Success - すべてのアクセスポイントが無線コントローラーシステムに接続されています。 |

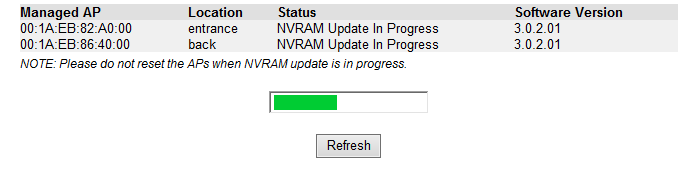

| Status（画面下） | 各アクセスポイントごとのダウンロード状況とダウンロード中のファームウェアのバージョンが表示されます。各アクセスポイントの「Status」欄には以下に示す状況のひとつが表示されます。 ・Requested - このアクセスポイントへのダウンロードが計画されていますが、アクセスポイントが現在のダウンロードグループにないため、まだダウンロードの開始が伝えられていません。 ・Code-Transfer-In-Progress - アクセスポイントはファームウェアのダウンロードを通知しました。 ・Failure - アクセスポイントはファームウェアのダウンロード失敗を報告しました。 ・Aborted - アクセスポイントがTFTPサーバーからファームウェアをロードする前にダウンロードは中止されました。 ・Waiting-For-APs-To-Download - ダウンロードはこのアクセスポイント上で終了し、他のアクセスポイントがダウンロードを終了するのを待っています。「Reset」コマンドはこの状態ではアクセスポイントに送信されません。 ・NVRAM-Update-In-Progress - ダウンロードに成功しました。「Reset」コマンドがアクセスポイントに送信されました。 ・Timed-Out - アクセスポイントは所定の時間の間に無線コントローラーに再接続しませんでした。 |
| Download Count | 現在のダウンロードリクエストでファームウェアをダウンロードする管理下のアクセスポイントの数。「Managed AP」フィールドに「All」を選択した場合は、ダウンロードリクエストを開始した時点で、管理下にあったアクセスポイント数が表示されます。1台アップグレードしていれば1と表示されます。 |
| Success Count | 新しいプログラムのダウンロードに成功したアクセスポイントの数。はじめは0と表示されていますが、アクセスポイントがダウンロードに成功するごとに数値が増加していきます。 |
| Failure Count | 新しいプログラムのダウンロードに失敗したアクセスポイントの数。0から開始して、失敗ごとに増えていきます。 |
| Abort Count | 新しいプログラムのダウンロードを中止したアクセスポイントの数。0から開始して、中止ごとに増えていきます。 |
| Submit | 入力した値を無線コントローラーに適用します。再起動後も設定した値を保持したい場合、Save All Applied Changes 画面の「Save」ボタンをクリックしてください。 |
| Refresh | 最新の情報で画面を更新します。 |
| Start | ファームウェアのダウンロードを開始します。 |
