付録 > 管理用VLANの設定

  - 管理VLANの設定か所
  - 管理VLANをタグ付きVLANに設定する手順



管理VLANの設定か所

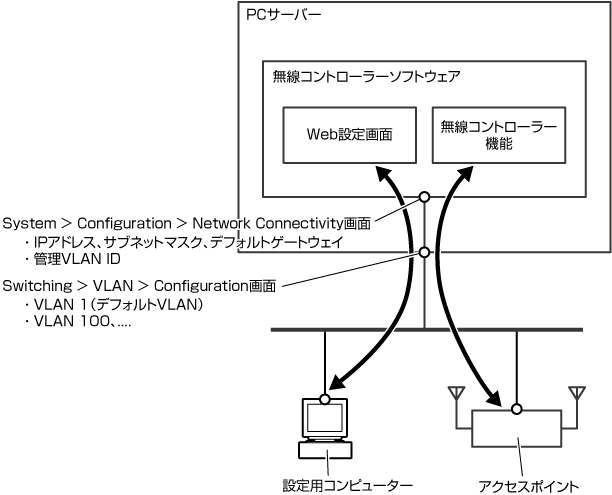

管理VLANの設定は、次の2か所で行う必要があります。設定用コンピューターからのWeb設定画面へのアクセスや、無線コントローラーによるアクセスポイントの管理のトラフィックは、この2か所のポートを通過しますのでこれらが適切に設定されていなければ、Web設定画面へのアクセスやアクセスポイントの管理はできません。
Note - 管理VLANの設定手順を実行することにより、無線コントローラーの設定画面にアクセスできなくなった場合は、無線コントローラーのキーボードでCTRL、ALT、DELキーを同時に押し、無線コントローラーを再起動してください。ここまでに施した設定は失われますが、無線コントローラーは、管理VLANの設定前の状態で設定画面にアクセスできるようになります。



管理VLANをタグ付きVLANに設定する手順

デフォルトでは、管理VLANはタグなしVLAN（VID 1）に設定されています。
管理VLANをタグ付きVLANに設定するには、以下の手順にしたがって管理VLANのVIDを 2〜4094 のいずれかに変更してください。

ここでは、管理VLANをタグ付きVLAN（VID 100）に設定する例を示します。
管理VLANをタグ付きポートに設定する場合は、必ずSwitching > VLAN > Configuration 画面の設定を先に行う必要があります。
System > Configuration > Network Connectivity 画面の設定を先に行ってしまうと、Web設定画面へのアクセスが行えなくなります。

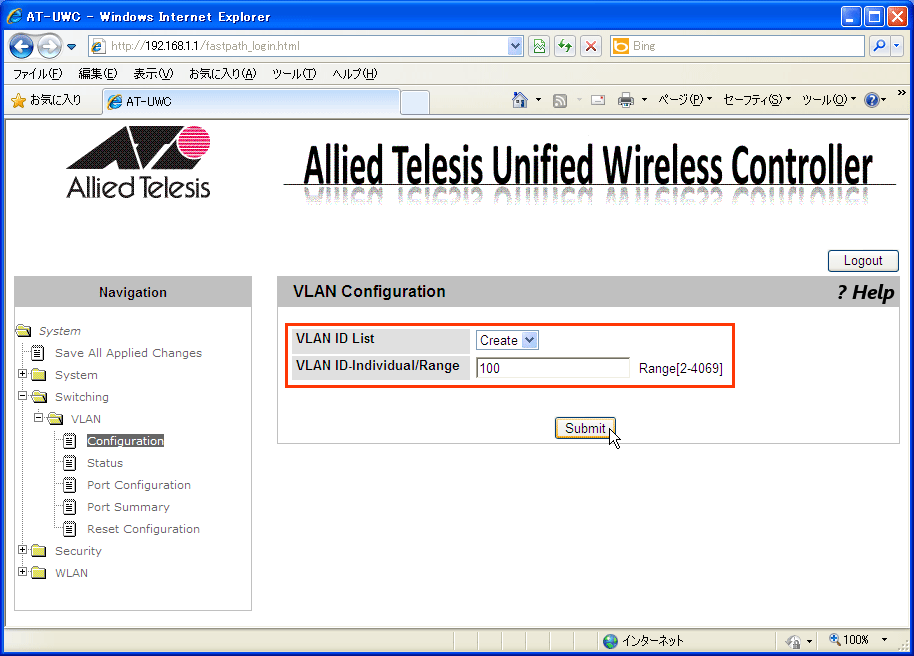

  1. Switching > VLAN > Configuration 画面を開きます。
    「VLAN ID List」で「Create」を選択します。「VLAN ID-Individual/Range」を入力する画面が表示されますので「100」を入力します。
    「Submit」ボタンをクリックします。

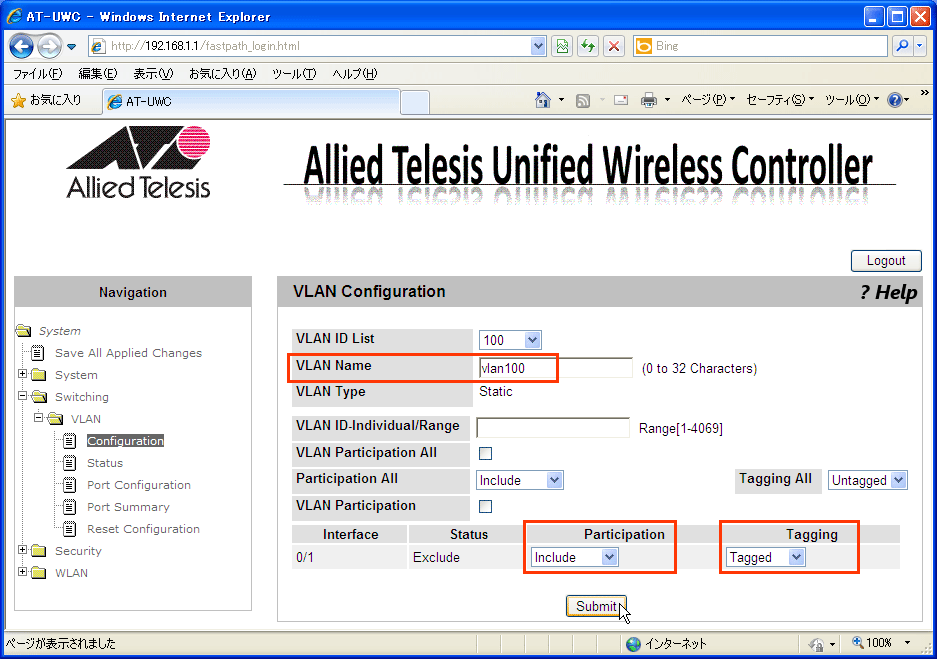

  2. 「VLAN Name」に「vlan100」を入力します。
    「Interface」の「0/1」で「Participation」を「Include」、「Tagging」を「Tagged」に変更します。
    「Submit」ボタンをクリックします。

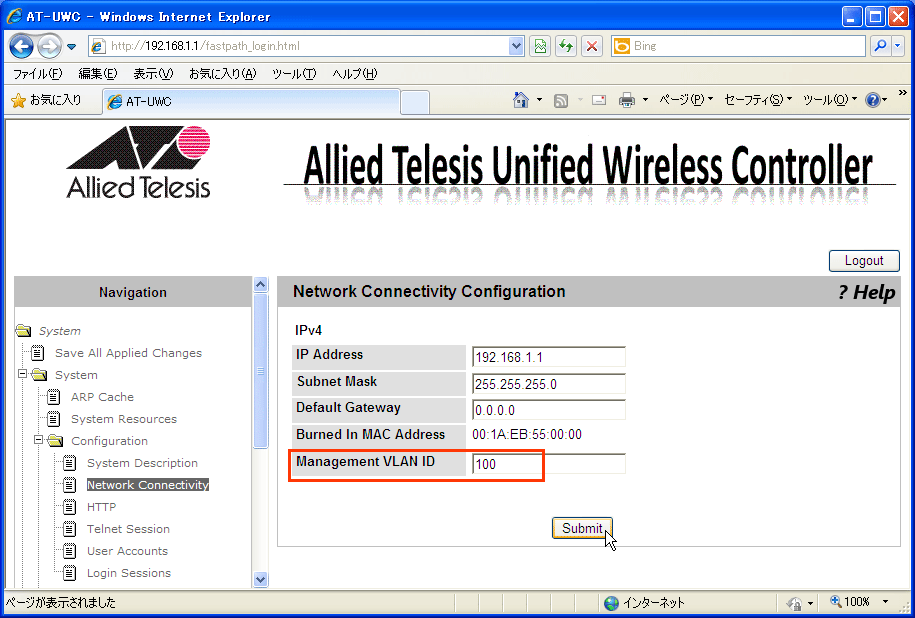

  3. System > Configuration > Network Connectivity 画面を開きます。
    「Management VLAN ID」を「100」にします。
    「Submit」ボタンをクリックします。設定画面との接続が切断されます。
    Note - 「Management VLAN ID」は、管理VLANがタグなし（Untagged）の場合は 1 を、タグ付き（Tagged）の場合は 2〜4094 から選択してください。
    Note - 必要なら「IP Address」「Subnet Mask」「Default Gateway」も変更します。

  4. VLAN ID 100のタグを処理できるように設定したスイッチに接続します。
