CentreCOM AR260S V2 設定例集 3.3.3 #2

PPPoE接続環境におけるサーバー公開(スタティックNAT)

PPPoEを使用してインターネットサービスプロバイダー(以下ISP)に接続します。ISPの複数固定グローバルIPアドレス契約を使用し、スタティックNATによるWeb/SMTP/DNSサーバー公開を実現します。インターフェースENATにより、複数クライアントからのインターネット向け通信も可能です。


ISPからは、次の情報が提供されているものとします。

表 1：ISPから提供された情報
PPPユーザー名 user@example
PPPパスワード password
IPアドレス 4.4.4.0/29（固定IP8）
DNSサーバー 1.1.1.1、1.1.1.2


ルーターの基本設定は以下のようにします。

表 2：ルーター基本設定
WAN側IPアドレス ISPから自動取得
LAN側IPアドレス 192.168.10.1/24
ファイアウォール 有効
DNSリレー 使用しない
DHCPサーバー 使用しない


公開するサーバーの情報は以下の通りです。

表 3

Webサーバー
SMTPサーバー
DNSサーバー
IPアドレス 192.168.10.10 192.168.10.11 192.168.10.12
サブネットマスク 255.255.255.0 255.255.255.0 255.255.255.0
デフォルトゲートウェイ 192.168.10.1 192.168.10.1 192.168.10.1
DNSサーバー(プライマリー/セカンダリー) 1.1.1.1 / 1.1.1.2 1.1.1.1 / 1.1.1.2 1.1.1.1 / 1.1.1.2
使用プロトコル(ポート番号) TCP(80) TCP(25、587) TCP(53)、UDP(53)



本構成における設定のポイントは、次の通りです。


ルーターの設定

  1. IPアドレスを自動取得するよう設定したPCを接続し、Webブラウザーを起動します。
    Webブラウザーから「http://192.168.1.1/」を開くとユーザー名、パスワードの入力を求められますのでユーザー名「manager」、パスワード「friend」を入力すると、次の画面が表示されます。


    次に、左側のメニューから[LAN]-[IP]を選択します。

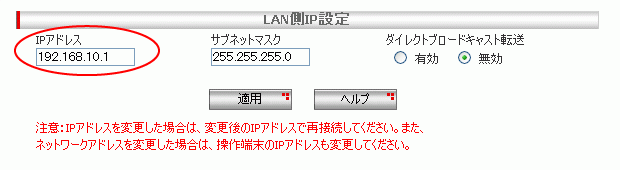

    [IPアドレス]を192.168.10.1に変更して[適用]を押します。


    [適用]を押した後、PCのIPアドレスを以下のように設定します。
    設定が完了したら、再度Webブラウザーを起動して「http://192.168.10.1/」を開きます。


  2. 左側のメニューから[WAN]-[WAN]を選択します。
    [WAN設定]の[接続モード]にPPPoEを選択し、[デフォルトゲートウェイ]をpppoe0とします。
    pppoe0の[ユーザー名][パスワード]にISPから提供された内容を入力して、[適用]を押します。
    [アンナンバードPPPoE] は無効にしておきます。


    その他のパラメーターは、初期状態のままでかまいません。
    アンナンバードPPPoEはLAN側をグローバルIPとする場合に「有効」としますが、本設定例ではLAN側がローカルIPのため「無効」としています。

  3. 左側のメニューから[ファイアウォール/NAT]-[アクセス制御]を選択し、[pppoe0(WAN)] タブを開きます。
    Webサーバーへの通信(TCP、80番)を通過させるため、[アクセスリスト設定]に次の設定を行い[追加]を押します。

    表 4
    [方向] Inbound
    [動作] 通過
    [優先度] 1
    [送信元] すべて
    [宛先]-[タイプ] IPアドレス
    [IPアドレス] 192.168.10.10
    [送信元ポート] すべて
    [宛先ポート]-[タイプ] ポート指定
    [ポート番号] 80
    [プロトコル] TCP
    [ログ] 無効



  4. SMTPサーバーへの通信(TCP、25番)を通過させるため、[アクセスリスト設定]に次の設定を行い[追加]を押します。

    表 5
    [方向] Inbound
    [動作] 通過
    [優先度] 1
    [送信元] すべて
    [宛先]-[タイプ] IPアドレス
    [IPアドレス] 192.168.10.11
    [送信元ポート] すべて
    [宛先ポート]-[タイプ] ポート指定
    [ポート番号] 25
    [プロトコル] TCP
    [ログ] 無効



  5. SMTPサーバーへの通信(TCP、587番)を通過させるため、[アクセスリスト設定]に次の設定を行い[追加]を押します。

    表 6
    [方向] Inbound
    [動作] 通過
    [優先度] 1
    [送信元] すべて
    [宛先]-[タイプ] IPアドレス
    [IPアドレス] 192.168.10.11
    [送信元ポート] すべて
    [宛先ポート]-[タイプ] ポート指定
    [ポート番号] 587
    [プロトコル] TCP
    [ログ] 無効



  6. DNSサーバーへの通信(TCP、53番)を通過させるため、[アクセスリスト設定]に次の設定を行い[追加]を押します。

    表 7
    [方向] Inbound
    [動作] 通過
    [優先度] 1
    [送信元] すべて
    [宛先]-[タイプ] IPアドレス
    [IPアドレス] 192.168.10.12
    [送信元ポート] すべて
    [宛先ポート]-[タイプ] ポート指定
    [ポート番号] 53
    [プロトコル] TCP
    [ログ] 無効



  7. DNSサーバーへの通信(UDP、53番)を通過させるため、[アクセスリスト設定]に次の設定を行い[追加]を押します。

    表 8
    [方向] Inbound
    [動作] 通過
    [優先度] 1
    [送信元] すべて
    [宛先]-[タイプ] IPアドレス
    [IPアドレス] 192.168.10.12
    [送信元ポート] すべて
    [宛先ポート]-[タイプ] ポート指定
    [ポート番号] 53
    [プロトコル] UDP
    [ログ] 無効



  8. 左側のメニューから[ファイアウォール/NAT]-[NAT設定]-[NATプール]を選択します。ENATで4.4.4.1を使用できるよう、[NATプール設定]を以下のように設定し[追加]を押します。

    表 9
    [プール名] ENAT
    [始点IPアドレス] 4.4.4.1
    [終点IPアドレス] 4.4.4.1



  9. 左側のメニューから[ファイアウォール/NAT]-[NAT設定]-[NAT]を選択し、[pppoe0(WAN)] タブを開きます。[NAT設定リスト]にデフォルトで登録されている項目を選択し、[削除]を押します。

    「削除します。よろしいですか？」と表示された場合は「OK」を押します。

    削除が完了すると、NAT設定リストが空欄となります。


  10. 左側のメニューから[ファイアウォール/NAT]-[NAT設定]-[NAT]を選択し、[pppoe0(WAN)] タブを開きます。

    Webサーバー(192.168.10.10)を4.4.4.2へスタティックNATするため、[NAT設定]に次の設定を行い[追加]を押します。

    表 10
    [NATタイプ] スタティックNAT
    [変換前のIPアドレス] 192.168.10.10
    [サブネットマスク] 255.255.255.255
    [NAT IPアドレス] 4.4.4.2
    [NATマスク] 255.255.255.255
    [宛先IPアドレス] 空欄



  11. SMTPサーバー(192.168.10.11)を 4.4.4.3 へスタティックNATするため、[NAT設定]に次の設定を行い[追加]を押します。

    表 11
    [NATタイプ] スタティックNAT
    [変換前のIPアドレス] 192.168.10.11
    [サブネットマスク] 255.255.255.255
    [NAT IPアドレス] 4.4.4.3
    [NATマスク] 255.255.255.255
    [宛先IPアドレス] 空欄



  12. DNSサーバー(192.168.10.12)を 4.4.4.4 へスタティックNATするため、[NAT設定]に次の設定を行い[追加]を押します。

    表 12
    [NATタイプ] スタティックNAT
    [変換前のIPアドレス] 192.168.10.12
    [サブネットマスク] 255.255.255.255
    [NAT IPアドレス] 4.4.4.4
    [NATマスク] 255.255.255.255
    [宛先IPアドレス] 空欄



  13. LAN側クライアント(192.168.10.0/24)からのインターネット向け通信を4.4.4.1へENATするため、[NAT設定]に次の設定を行い[追加]を押します。

    表 13
    [NATタイプ] ENAT
    [変換前のIPアドレス] サブネット
    [IPアドレス] 192.168.10.0
    [サブネットマスク] 255.255.255.0
    [宛先IPアドレス] すべて
    [NAT IPアドレス]-[NATプール] ENAT



  14. 画面左上の[設定保存]を押します。
    設定保存ボタン下の「設定が保存されていません」という表示が消えれば設定完了です。

    設定は以上です。
