CentreCOM AR300/AR700 シリーズ 設定例集 2.3 #136

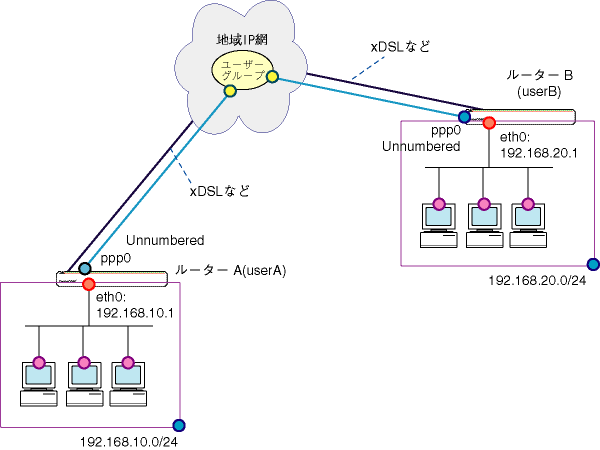

CUG(Closed Users Group)サービス(NTT東日本のフレッツ・グループアクセス(プロ)およびNTT西日本のフレッツ・グループ(ビジネスメニュー))の「LAN型払い出し」を利用して、2拠点間をIP接続するための基本設定例です。CUGサービスを利用すると、各拠点間でPCのファイル共有などが可能になります。ここでは、要点を示すため、必要最小限の設定だけを示します。
CUGサービスのプライベートグループ(以下、グループ)管理者からは、次の情報を提供されているものとします。グループのメンバーは、userA(ルーターA)とuserB(ルーターB)だけであると仮定しています。
ユーザーID(PPPユーザー名) | userA | userB |
パスワード(PPPパスワード) | passwdA | passwdB |
IPアドレス | 192.168.10.0/24(LAN型) | 192.168.20.0/24(LAN型) |
WAN側物理インターフェース | eth1 | eth1 |
WAN側(ppp0)IPアドレス | Unnumbered | Unnumbered |
LAN側(eth0)IPアドレス | 192.168.10.1/24 | 192.168.20.1/24 |
Note - 本設定例では、PPPインターフェースのリンクアップ・ダウンによって、トリガーの状態が動的に変化します。そのため、以下の設定コマンドはルーターのWAN側インターフェース(eth1)にケーブルを接続していない状態(PPPインターフェースがリンクアップしない状態)で入力してください。詳細については章末の「メモ」をご覧ください。
ルーターAの設定 |
CREATE PPP=0 OVER=eth1-any ↓
SET PPP=0 OVER=eth1-any BAP=OFF IPREQUEST=ON USER=userA PASSWORD=passwdA LQR=OFF ECHO=ON ↓
ENABLE IP ↓
ENABLE IP REMOTEASSIGN ↓
ADD IP INT=eth0 IP=192.168.10.1 MASK=255.255.255.0 ↓
ADD IP INT=ppp0 IP=0.0.0.0 ↓
ADD IP ROUTE=192.168.20.0 MASK=255.255.255.0 INT=ppp0 NEXTHOP=0.0.0.0 ↓
ADD SCRIPT=reset.scp TEXT="RESET PPP=0" ↓
ADD SCRIPT=up.scp TEXT="DISABLE TRIGGER=1" ↓
ADD SCRIPT=down.scp TEXT="ENABLE TRIGGER=1" ↓
Note - ADD SCRIPTコマンドは、コンソールなどからログインした状態で、コマンドラインから実行するコマンドです。そのため、EDITコマンド(内蔵フルスクリーンエディター)等を使って設定スクリプトファイル(.CFG)にこのコマンドを記述しても意図した結果にならない場合がありますのでご注意ください。
ENABLE TRIGGER ↓
CREATE TRIGGER=1 PERIODIC=3 SCRIPT=reset.scp ↓
CREATE TRIGGER=2 INTERFACE=ppp0 EVENT=UP CP=IPCP SCRIPT=up.scp ↓
CREATE TRIGGER=3 INTERFACE=ppp0 EVENT=DOWN CP=IPCP SCRIPT=down.scp ↓
CREATE CONFIG=router.cfg ↓
SET CONFIG=router.cfg ↓
Note - WAN側のケーブルを抜いた状態でここまでの設定を行った場合は、ファイル保存後にケーブルを接続してください。
ルーターBの設定 |
CREATE PPP=0 OVER=eth1-any ↓
SET PPP=0 OVER=eth1-any BAP=OFF IPREQUEST=ON USER=userB PASSWORD=passwdB LQR=OFF ECHO=ON ↓
ENABLE IP ↓
ENABLE IP REMOTEASSIGN ↓
ADD IP INT=eth0 IP=192.168.20.1 MASK=255.255.255.0 ↓
ADD IP INT=ppp0 IP=0.0.0.0 ↓
ADD IP ROUTE=192.168.10.0 MASK=255.255.255.0 INT=ppp0 NEXTHOP=0.0.0.0 ↓
ADD SCRIPT=reset.scp TEXT="RESET PPP=0" ↓
ADD SCRIPT=up.scp TEXT="DISABLE TRIGGER=1" ↓
ADD SCRIPT=down.scp TEXT="ENABLE TRIGGER=1" ↓
Note - ADD SCRIPTコマンドは、コンソールなどからログインした状態で、コマンドラインから実行するコマンドです。そのため、EDITコマンド(内蔵フルスクリーンエディター)等を使って設定スクリプトファイル(.CFG)にこのコマンドを記述しても意図した結果にならない場合がありますのでご注意ください。
ENABLE TRIGGER ↓
CREATE TRIGGER=1 PERIODIC=3 SCRIPT=reset.scp ↓
CREATE TRIGGER=2 INTERFACE=ppp0 EVENT=UP CP=IPCP SCRIPT=up.scp ↓
CREATE TRIGGER=3 INTERFACE=ppp0 EVENT=DOWN CP=IPCP SCRIPT=down.scp ↓
CREATE CONFIG=router.cfg ↓
SET CONFIG=router.cfg ↓
Note - WAN側のケーブルを抜いた状態でここまでの設定を行った場合は、ファイル保存後にケーブルを接続してください。
メモ |
ADD IP ROUTE=192.168.30.0 MASK=255.255.255.0 INT=ppp0 NEXTHOP=0.0.0.0 ↓
create trigger=1 periodic=3 script=reset0.scp |
create trigger=1 periodic=3 state=disabled script=reset0.scp |
DISABLE PPP=0 ↓
ENABLE PPP=0 ↓
まとめ |
ルーターAのコンフィグ [テキスト版]
CREATE PPP=0 OVER=eth1-any ↓ |
スクリプト「reset.scp」 [テキスト版]
RESET PPP=0 ↓ |
スクリプト「up.scp」 [テキスト版]
DISABLE TRIGGER=1 ↓ |
スクリプト「down.scp」 [テキスト版]
ENABLE TRIGGER=1 ↓ |
ルーターBのコンフィグ [テキスト版]
CREATE PPP=0 OVER=eth1-any ↓ |
スクリプト「reset.scp」 [テキスト版]
RESET PPP=0 ↓ |
スクリプト「up.scp」 [テキスト版]
DISABLE TRIGGER=1 ↓ |
スクリプト「down.scp」 [テキスト版]
ENABLE TRIGGER=1 ↓ |
