PPPデマンドリンクを利用して、ISDNを専用線メイン回線の補助として使用する設定例です。PPPデマンドリンクはメイン回線(PPPプライマリーリンク)のトラフィック量がしきい値を超えたときに自動的に起動され、マルチリンクバンドルに追加されるリンク(回線)です。

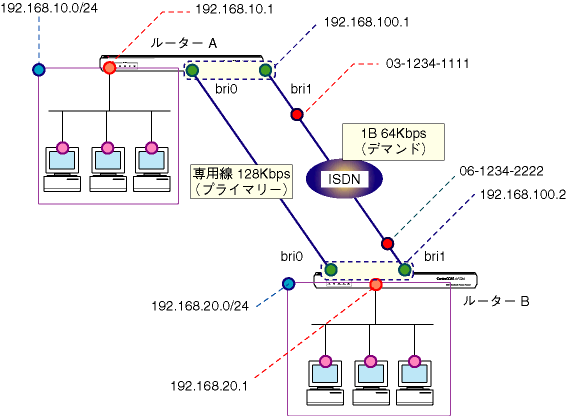

ここでは、次のようなネットワーク構成を例に解説します。
プライマリーリンク | 専用線128Kbps | 専用線128Kbps |
TDMグループ名 | PRIMARY | PRIMARY |
デマンドリンク | ISDN Bチャンネル×2 | ISDN Bチャンネル×2 |
ISDN番号 | 03-1234-1111 | 06-1234-2222 |
ISDNコール名 | DEMAND | DEMAND |
ISDN発着優先 | 発呼優先 | 着呼優先 |
ISDN識別方式 | 発番号識別 | 発番号識別 |
WAN側物理インターフェース(専用線) | bri0 | bri0 |
WAN側物理インターフェース(ISDN) | bri1 | bri1 |
マルチリンクPPP(MP) | 使用する | 使用する |
WAN側(ppp0)IPアドレス | 192.168.100.1/24 | 192.168.100.2/24 |
LAN側(eth0)IPアドレス | 192.168.10.1/24 | 192.168.20.1/24 |
ルーターAの設定 |
SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓
CREATE TDM GROUP=PRIMARY INT=bri0 SLOTS=1-2 ↓
ADD ISDN CALL=DEMAND NUMBER=0612342222 PREC=OUT SEARCHCLI=ON INTREQ=bri1 ↓
CREATE PPP=0 OVER=TDM-PRIMARY ↓
ADD PPP=0 OVER=ISDN-DEMAND TYPE=DEMAND ↓
ENABLE IP ↓
ADD IP INT=eth0 IP=192.168.10.1 MASK=255.255.255.0 ↓
ADD IP INT=ppp0 IP=192.168.100.1 MASK=255.255.255.0 ↓
ADD IP ROUTE=192.168.20.0 MASK=255.255.255.0 INT=ppp0 NEXTHOP=192.168.100.2 ↓
CREATE CONFIG=router.cfg ↓
SET CONFIG=router.cfg ↓
ルーターBの設定 |
SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓
CREATE TDM GROUP=PRIMARY INT=bri0 SLOTS=1-2 ↓
ADD ISDN CALL=DEMAND NUMBER=0312341111 PREC=IN SEARCHCLI=ON INTREQ=bri1 ↓
CREATE PPP=0 OVER=TDM-PRIMARY ↓
ADD PPP=0 OVER=ISDN-DEMAND TYPE=DEMAND ↓
ENABLE IP ↓
ADD IP INT=eth0 IP=192.168.20.1 MASK=255.255.255.0 ↓
ADD IP INT=ppp0 IP=192.168.100.2 MASK=255.255.255.0 ↓
ADD IP ROUTE=192.168.10.0 MASK=255.255.255.0 INT=ppp0 NEXTHOP=192.168.100.1 ↓
CREATE CONFIG=router.cfg ↓
SET CONFIG=router.cfg ↓
メモ |

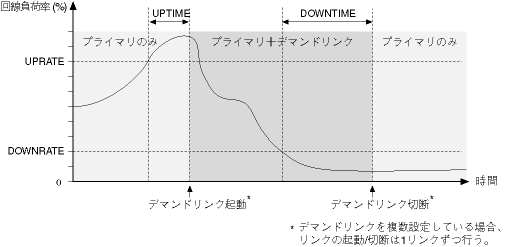

UPRATE | デマンドリンクの起動条件となる回線負荷率を指定します(デフォルトは80%)。負荷率がUPRATEを越えるとデマンドリンクは起動準備状態に入り、負荷率>UPRATEの状態がUPTIMEで指定された時間続いた時点で、デマンドリンクが実際に起動されます。 |
UPTIME | 回線負荷率がUPRATEを超えてから、実際にリンクが起動されるまでの監視時間を指定します(デフォルトは30秒)。監視時間中に負荷率がUPRATEを下回らなければ、UPTIME経過後にデマンドリンクが起動されます。 |
DOWNRATE | デマンドリンクの切断条件となる回線負荷率を指定します(デフォルトは20%)。負荷率がDOWNRATEを下回るとデマンドリンクは切断準備状態に入り、負荷率<DOWNRATEの状態がDOWNTIMEに指定された時間続いた時点で、デマンドリンクが実際に切断されます。 |
DOWNTIME | 回線負荷率がDOWNRATEを下回ってから、実際にリンクが切断されるまでの監視時間を指定します(デフォルトは60秒)。監視時間中に負荷率がDOWNRATEを超えなければ、UPTIME経過後にデマンドリンクが切断されます。 |
ADD ISDN CALL=DEMAND NUMBER=0312341111 PREC=OUT SEARCHCLI=ON INTREQ=bri1 ↓
CREATE PPP=0 OVER=ISDN-DEMAND TYPE=DEMAND NUMBER=3 ↓
SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓
CREATE TDM GROUP=PRIMARY INTERFACE=bri0 SLOTS=1-2 ↓
ADD ISDN CALL=DEMAND NUMBER=0312341111 PREC=OUT SEARCHCLI=ON INTREQ=bri1 ↓
CREATE PPP=0 OVER=TDM-PRIMARY TYPE=PRIMARY ↓
ADD PPP=0 OVER=ISDN-DEMAND TYPE=DEMAND NUMBER=2 ↓
まとめ |
ルーターAのコンフィグ [テキスト版]
SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓ |
ルーターBのコンフィグ [テキスト版]
SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓ |
