IPルートフィルター

IPルートフィルターを使って、ルーティングプロトコルによって通知される経路情報のうち、特定の経路を受信・伝播しないように設定します。

IPルートフィルターは、おもにダイナミックルーティングプロトコル（RIP/OSPF）による経路情報のやりとりを制御する機能です。特定の経路情報を受け取らないようにしたり、通知しないようにしたりすることができます。

ここでは、OSPFが使われているネットワークとRIP2が使われているネットワークの境界に位置するAS境界ルーター（ASBR）を想定し、LAN上のルーターからOSPFで通知されてくる経路情報のうち、192.168.100.0/24の情報を受け取らず、結果として専用線で接続された対向RIPルーターにも通知されないようにします。

IPルートフィルターは、対象ルーティングプロトコルがOSPFであるか、RIPであるかによって、DIRECTIONパラメーターの指定方法に違いがあります。その違いを示す例にもなっています。

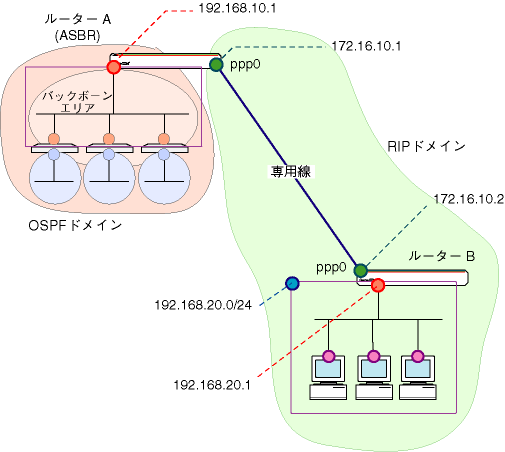

ここでは、次のような構成のネットワークを例に解説します。

表 1

ルーターA ルーターB

TDMグループ名 TOOS TOOS

回線速度 128Kbps 128Kbps

WAN側物理インターフェース bri0 bri0

WAN側（ppp0）IPアドレス 172.16.10.1/24 172.16.10.2/24

LAN側（eth0）IPアドレス 192.168.10.1/24 192.168.20.1/24

役割 OSPF ASBR（OSPFとRIP2） RIP2ルーター

ルーターAの設定

専用線の設定を行います。
PPPインターフェースを作成します。
IPモジュールを有効にします。
LAN側（eth0）インターフェースにIPアドレスを割り当てます。
WAN側（ppp0）インターフェースにIPアドレスを割り当てます。
WAN側（ppp0）インターフェースでRIP2を有効にします。
バックボーンエリア（0.0.0.0）を定義します。
バックボーンエリアに所属するネットワークの範囲を指定します。
OSPFメッセージを送受信するインターフェースをエリアに割り当てます。
ASBR（エリア境界ルーター）として動作するよう設定します。
OSPFモジュールを有効にします。
IPルートフィルターの設定を行います。ここでは、LAN側（eth0）で受信したOSPFの経路情報のうち、192.168.100.0/24に関する情報だけを受け取らないように設定します。その他の経路情報は、送信・受信とも通常どおり行います。
- OSPFで通知される192.168.100.0/24の経路情報は受信しません。
- OSPFで通知される他の経路情報は送信・受信とも行います。PROTOCOLにOSPFを指定した場合、DIRECTIONパラメーターには明示的にSEND（送信）、RECEIVE（受信）を指定してください。
- WAN側（ppp0）で送受信するRIPメッセージはすべて受け入れます。PROTOCOLにRIPを指定した場合は、DIRECTIONパラメーターを省略するとSEND、RECEIVE両方を行います。
設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。

ルーターBの設定

専用線の設定を行います。
PPPインターフェースを作成します。
IPモジュールを有効にします。
LAN側（eth0）インターフェースにIPアドレスを割り当てます。
WAN側（ppp0）インターフェースにIPアドレスを割り当てます。
LAN側（eth0）インターフェースでRIP2を有効にします。
WAN側（ppp0）インターフェースでRIP2を有効にします。
設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。

まとめ

ルーターAのコンフィグ [テキスト版]

SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓ CREATE TDM GROUP=TOOS INT=bri0 SLOTS=1-2 ↓ CREATE PPP=0 OVER=TDM-TOOS ↓ ENABLE IP ↓ ADD IP INT=eth0 IP=192.168.10.1 MASK=255.255.255.0 ↓ ADD IP INT=ppp0 IP=172.16.10.1 MASK=255.255.255.0 ↓ ADD IP RIP INT=ppp0 SEND=RIP2 RECEIVE=RIP2 ↓ ADD OSPF AREA=BACKBONE ↓ ADD OSPF RANGE=192.168.10.0 MASK=255.255.255.0 AREA=BACKBONE ↓ ADD OSPF INT=eth0 AREA=BACKBONE ↓ SET OSPF ASEXTERNAL=ON RIP=BOTH ↓ ENABLE OSPF ↓ ADD IP ROUTE FILTER IP=192.168.100.* MASK=255.255.255.* AC=EXCLUDE DIR=RECEIVE INT=eth0 PROTO=OSPF ↓ ADD IP ROUTE FILTER IP=*.*.*.* MASK=*.*.*.* AC=INCLUDE DIR=SEND INT=eth0 PROTO=OSPF ↓ ADD IP ROUTE FILTER IP=*.*.*.* MASK=*.*.*.* AC=INCLUDE DIR=RECEIVE INT=eth0 PROTO=OSPF ↓ ADD IP ROUTE FILTER IP=*.*.*.* MASK=*.*.*.* AC=INCLUDE INT=ppp0 PROTO=RIP ↓

ルーターBのコンフィグ [テキスト版]

SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓ CREATE TDM GROUP=TOOS INT=bri0 SLOTS=1-2 ↓ CREATE PPP=0 OVER=TDM-TOOS ↓ ENABLE IP ↓ ADD IP INT=eth0 IP=192.168.20.1 MASK=255.255.255.0 ↓ ADD IP INT=ppp0 IP=172.16.10.2 MASK=255.255.255.0 ↓ ADD IP RIP INT=eth0 SEND=RIP2 RECEIVE=RIP2 ↓ ADD IP RIP INT=ppp0 SEND=RIP2 RECEIVE=RIP2 ↓
