CentreCOM AR740 設定例集 2.6 #59

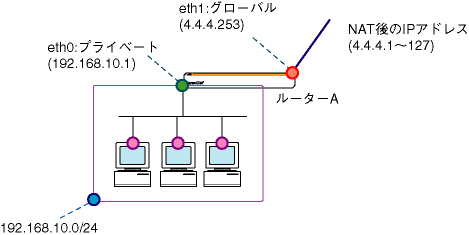

Ethernet上のIPサブネットを接続するローカルルーターの設定例です。ここでは、IP NAT（レンジNAT）を使用して、IPアドレスの変換を行っています。Ethernet上でNATを使用する場合の注意事項についてもまとめています。
Ethernet上でNATを使用する場合、NAT後のグローバルアドレスとして、グローバル側インターフェース（図ではeth1）のIPアドレスと異なるアドレスを使用するためには、NAT用グローバルアドレスをルーターのARPテーブルに登録する必要があります。
| スタティックNAT |
ENABLE IP NAT ADD IP NAT IP=192.168.10.4 GBLIP=4.4.4.254 ADD IP ROUTE=4.4.4.254 MASK=255.255.255.255 INT=eth0 NEXT=0.0.0.0 PREF=0 |
| ダイナミックNAT |
ENABLE IP NAT ADD IP NAT IP=192.168.10.0 MASK=255.255.255.0 GBLIP=4.4.4.1 GBLMASK=255.255.255.128 ADD IP ROUTE=4.4.4.0 MASK=255.255.255.128 INT=eth0 NEXT=0.0.0.0 PREF=0 |
| グローバル側インターフェースアドレスを使用したダイナミックENAT |
ENABLE IP NAT ADD IP NAT IP=192.168.10.0 MASK=255.255.255.0 GBLINT=eth1 |
Note - このように、インターフェースアドレスをNATアドレスとして使用する場合は、グローバル側ネットワーク（この例ではeth1側）から、ルーターに対してPingができなくなります。
| 設定例 |
| eth0のIPアドレス | 192.168.10.1/24 |
| eth1のIPアドレス | 4.4.4.128/24 |
| ルーターの設定 |
ENABLE IP ↓
ADD IP INT=eth0 IP=192.168.10.1 MASK=255.255.255.0 ↓
ADD IP INT=eth1 IP=4.4.4.128 MASK=255.255.255.0 ↓
ENABLE IP NAT ↓
ADD IP NAT IP=192.168.10.10 GBLIP=4.4.4.129 ↓
ADD IP NAT IP=192.168.10.0 MASK=255.255.255.0 GBLIP=4.4.4.1 GBLMASK=255.255.255.128 ↓
ADD IP ROUTE=4.4.4.129 MASK=255.255.255.255 INT=eth0 NEXT=0.0.0.0 PREF=0 ↓
ADD IP ROUTE=4.4.4.0 MASK=255.255.255.128 INT=eth0 NEXT=0.0.0.0 PREF=0 ↓
CREATE CONFIG=router.cfg ↓
SET CONFIG=router.cfg ↓
| まとめ |
ルーターのコンフィグ [テキスト版]
ENABLE IP ↓ |
