スパニングツリープロトコルを使用したブリッジ構成例

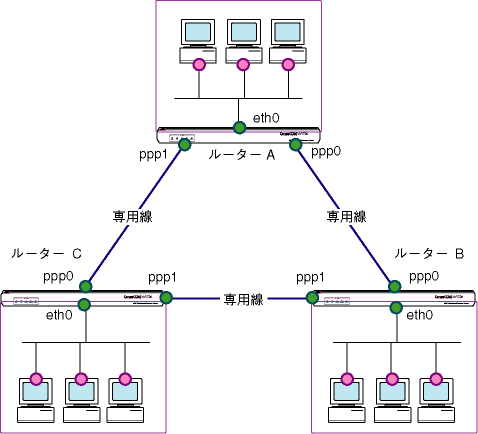

専用線を使って3つの拠点をリモートブリッジ接続します。この例では物理経路がループ状になっているため、スパニングツリープロトコルを有効にしてパケットがループしないようにしています。

表 1

	ルーターA	ルーターB	ルーターC
TDMグループ名(1)	ab（対B）	ba（対A）	ca（対A）
TDMグループ名(2)	ac（対C）	bc（対C）	cb（対B）
回線速度	128K	128K	128K
WAN側物理インターフェース(1)	bri0	bri0	bri0
WAN側物理インターフェース(2)	bri1	bri1	bri1
ブリッジポート1（LAN側）	eth0	eth0	eth0
ブリッジポート2（WAN側(1)）	ppp0	ppp0	ppp0
ブリッジポート3（WAN側(2)）	ppp1	ppp1	ppp1
ブリッジするプロトコル	EtherTalk（SNAP=0x080007809B）＋AARP（SNAP=0x00000080F3）
ブリッジグループ名	TOY	TOY	TOY

ルーターAの設定

1. 専用線の設定をします。

   SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓
SET BRI=1 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓
CREATE TDM GROUP=ab INT=bri0 SLOTS=1-2 ↓
CREATE TDM GROUP=ac INT=bri1 SLOTS=1-2 ↓



2. PPPインターフェースを作成します。

   CREATE PPP=0 OVER=TDM-ab ↓
CREATE PPP=1 OVER=TDM-ac ↓



3. ブリッジモジュールを有効にします。

   ENABLE BRIDGE ↓


4. スパニングツリープロトコルを有効にします。

   ENABLE BRIDGE SPANNING ↓


5. 各インターフェース上にブリッジポートを作成します。

   ADD BRIDGE PORT=1 INTERFACE=eth0 ↓
ADD BRIDGE PORT=2 INTERFACE=ppp0 ↓
ADD BRIDGE PORT=3 INTERFACE=ppp1 ↓



6. ブリッジグループ「TOY」を作成し、WAN側ポートを追加します。

   ADD BRIDGE GROUP=TOY ↓
SET BRIDGE PORT=2 GROUP=TOY ↓
SET BRIDGE PORT=3 GROUP=TOY ↓



7. ブリッジするプロトコルを指定します。ここではAppleTalkをブリッジするため、EtherTalk（SNAP = 080007809B）とAARP（SNAP = 00000080F3）を指定します。

   ADD BRIDGE PROTOCOL TYPE=080007809B ↓
ADD BRIDGE PROTOCOL TYPE=00000080F3 ↓



8. 設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。

   CREATE CONFIG=router.cfg ↓
SET CONFIG=router.cfg ↓


ルーターBの設定

1. 専用線の設定をします。

   SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓
SET BRI=1 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓
CREATE TDM GROUP=ba INT=bri0 SLOTS=1-2 ↓
CREATE TDM GROUP=bc INT=bri1 SLOTS=1-2 ↓



2. PPPインターフェースを作成します。

   CREATE PPP=0 OVER=TDM-ba ↓
CREATE PPP=1 OVER=TDM-bc ↓



3. ブリッジモジュールを有効にします。

   ENABLE BRIDGE ↓


4. スパニングツリープロトコルを有効にします。

   ENABLE BRIDGE SPANNING ↓


5. 各インターフェース上にブリッジポートを作成します。

   ADD BRIDGE PORT=1 INTERFACE=eth0 ↓
ADD BRIDGE PORT=2 INTERFACE=ppp0 ↓
ADD BRIDGE PORT=3 INTERFACE=ppp1 ↓



6. ブリッジグループ「TOY」を作成し、WAN側ポートを追加します。

   ADD BRIDGE GROUP=TOY ↓
SET BRIDGE PORT=2 GROUP=TOY ↓
SET BRIDGE PORT=3 GROUP=TOY ↓



7. ブリッジするプロトコルを指定します。ここではAppleTalkをブリッジするため、EtherTalk（SNAP = 080007809B）とAARP（SNAP = 00000080F3）を指定します。

   ADD BRIDGE PROTOCOL TYPE=080007809B ↓
ADD BRIDGE PROTOCOL TYPE=00000080F3 ↓



8. 設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。

   CREATE CONFIG=router.cfg ↓
SET CONFIG=router.cfg ↓


ルーターCの設定

1. 専用線の設定をします。

   SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓
SET BRI=1 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓
CREATE TDM GROUP=ca INT=bri0 SLOTS=1-2 ↓
CREATE TDM GROUP=cb INT=bri1 SLOTS=1-2 ↓



2. PPPインターフェースを作成します。

   CREATE PPP=0 OVER=TDM-ca ↓
CREATE PPP=1 OVER=TDM-cb ↓



3. ブリッジモジュールを有効にします。

   ENABLE BRIDGE ↓


4. スパニングツリープロトコルを有効にします。

   ENABLE BRIDGE SPANNING ↓


5. 各インターフェース上にブリッジポートを作成します。

   ADD BRIDGE PORT=1 INTERFACE=eth0 ↓
ADD BRIDGE PORT=2 INTERFACE=ppp0 ↓
ADD BRIDGE PORT=3 INTERFACE=ppp1 ↓



6. ブリッジグループ「TOY」を作成し、WAN側ポートを追加します。

   ADD BRIDGE GROUP=TOY ↓
SET BRIDGE PORT=2 GROUP=TOY ↓
SET BRIDGE PORT=3 GROUP=TOY ↓



7. ブリッジするプロトコルを指定します。ここではAppleTalkをブリッジするため、EtherTalk（SNAP = 080007809B）とAARP（SNAP = 00000080F3）を指定します。

   ADD BRIDGE PROTOCOL TYPE=080007809B ↓
ADD BRIDGE PROTOCOL TYPE=00000080F3 ↓



8. 設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。

   CREATE CONFIG=router.cfg ↓
SET CONFIG=router.cfg ↓


メモ

まとめ

ルーターAのコンフィグ [テキスト版]

SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓ SET BRI=1 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓ CREATE TDM GROUP=ab INT=bri0 SLOTS=1-2 ↓ CREATE TDM GROUP=ac INT=bri1 SLOTS=1-2 ↓ CREATE PPP=0 OVER=TDM-ab ↓ CREATE PPP=1 OVER=TDM-ac ↓ ENABLE BRIDGE ↓ ENABLE BRIDGE SPANNING ↓ ADD BRIDGE PORT=1 INTERFACE=eth0 ↓ ADD BRIDGE PORT=2 INTERFACE=ppp0 ↓ ADD BRIDGE PORT=3 INTERFACE=ppp1 ↓ ADD BRIDGE GROUP=TOY ↓ SET BRIDGE PORT=2 GROUP=TOY ↓ SET BRIDGE PORT=3 GROUP=TOY ↓ ADD BRIDGE PROTOCOL TYPE=080007809B ↓ ADD BRIDGE PROTOCOL TYPE=00000080F3 ↓

ルーターBのコンフィグ [テキスト版]

SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓ SET BRI=1 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓ CREATE TDM GROUP=ba INT=bri0 SLOTS=1-2 ↓ CREATE TDM GROUP=bc INT=bri1 SLOTS=1-2 ↓ CREATE PPP=0 OVER=TDM-ba ↓ CREATE PPP=1 OVER=TDM-bc ↓ ENABLE BRIDGE ↓ ENABLE BRIDGE SPANNING ↓ ADD BRIDGE PORT=1 INTERFACE=eth0 ↓ ADD BRIDGE PORT=2 INTERFACE=ppp0 ↓ ADD BRIDGE PORT=3 INTERFACE=ppp1 ↓ ADD BRIDGE GROUP=TOY ↓ SET BRIDGE PORT=2 GROUP=TOY ↓ SET BRIDGE PORT=3 GROUP=TOY ↓ ADD BRIDGE PROTOCOL TYPE=080007809B ↓ ADD BRIDGE PROTOCOL TYPE=00000080F3 ↓

ルーターCのコンフィグ [テキスト版]

SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓ SET BRI=1 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓ CREATE TDM GROUP=ca INT=bri0 SLOTS=1-2 ↓ CREATE TDM GROUP=cb INT=bri1 SLOTS=1-2 ↓ CREATE PPP=0 OVER=TDM-ca ↓ CREATE PPP=1 OVER=TDM-cb ↓ ENABLE BRIDGE ↓ ENABLE BRIDGE SPANNING ↓ ADD BRIDGE PORT=1 INTERFACE=eth0 ↓ ADD BRIDGE PORT=2 INTERFACE=ppp0 ↓ ADD BRIDGE PORT=3 INTERFACE=ppp1 ↓ ADD BRIDGE GROUP=TOY ↓ SET BRIDGE PORT=2 GROUP=TOY ↓ SET BRIDGE PORT=3 GROUP=TOY ↓ ADD BRIDGE PROTOCOL TYPE=080007809B ↓ ADD BRIDGE PROTOCOL TYPE=00000080F3 ↓
