RSVP

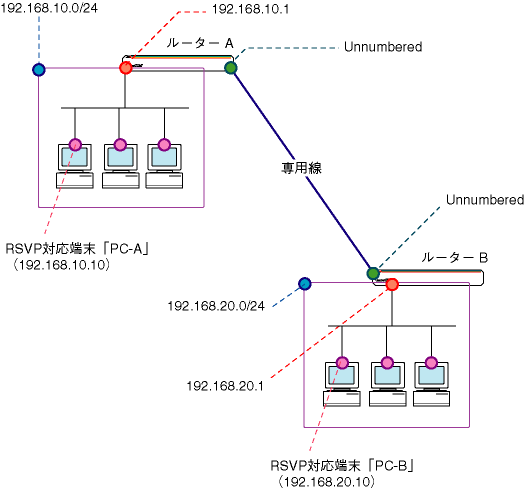

RSVPルーターの基本設定です。RSVP対応端末が送受信するPATHメッセージとRESVメッセージを中継し、これらのメッセージの内容にしたがってネットワークの資源（帯域）を確保します。専用線によるIP2点間接続の構成例をもとに解説します。

表 1

	ルーターA	ルーターB
TDMグループ名	TOOS	TOOS
回線速度	128Kbps	128Kbps
WAN側物理インターフェース	bri0	bri0
WAN側（ppp0）IPアドレス	Unnumbered	Unnumbered
LAN側（eth0）IPアドレス	192.168.10.1/24	192.168.20.1/24
RSVP対応端末のIPアドレス	192.168.10.10/24	192.168.20.10/24

ルーターAの設定

1. BRIインターフェース「0」の全スロット（1〜2）を、常時起動のTDM（専用線）モードに設定します。

   SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓


2. bri0のスロット1〜2（128Kbps）に対して、TDMグループ「TOOS」を作成します。

   CREATE TDM GROUP=TOOS INT=bri0 SLOTS=1-2 ↓


3. PPPインターフェース「0」をTDMグループ「TOOS」上に作成します。

   CREATE PPP=0 OVER=TDM-TOOS ↓


4. IPモジュールを有効にします。

   ENABLE IP ↓


5. LAN側（eth0）インターフェースにIPアドレスを設定します。

   ADD IP INT=eth0 IP=192.168.10.1 MASK=255.255.255.0 ↓


6. WAN側（ppp0）インターフェースにIPアドレス「0.0.0.0」を割り当て、Unnumberedを使用するよう設定します。

   ADD IP INT=ppp0 IP=0.0.0.0 ↓


7. 経路情報を設定します。

   ADD IP ROUTE=192.168.20.0 MASK=255.255.255.0 INT=ppp0 NEXTHOP=0.0.0.0 ↓


8. RSVPモジュールを有効にします。

   ENABLE RSVP ↓


9. LAN側（eth0）インターフェースにRSVPの設定をします。

   ENABLE RSVP INT=eth0 ↓


10. WAN側（ppp0）インターフェースにRSVPの設定をします。

    ENABLE RSVP INT=ppp0 ↓


11. 設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。

    CREATE CONFIG=router.cfg ↓
SET CONFIG=router.cfg ↓


ルーターBの設定

1. BRIインターフェース「0」の全スロット（1〜2）を、常時起動のTDM（専用線）モードに設定します。

   SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓


2. bri0のスロット1〜2（128Kbps）に対して、TDMグループ「TOOS」を作成します。

   CREATE TDM GROUP=TOOS INT=bri0 SLOTS=1-2 ↓


3. PPPインターフェース「0」をTDMグループ「TOOS」上に作成します。

   CREATE PPP=0 OVER=TDM-TOOS ↓


4. IPモジュールを有効にします。

   ENABLE IP ↓


5. LAN側（eth0）インターフェースにIPアドレスを設定します。

   ADD IP INT=eth0 IP=192.168.20.1 MASK=255.255.255.0 ↓


6. WAN側（ppp0）インターフェースにIPアドレス「0.0.0.0」を割り当て、Unnumberedを使用するよう設定します。

   ADD IP INT=ppp0 IP=0.0.0.0 ↓


7. 経路情報を設定します。

   ADD IP ROUTE=192.168.10.0 MASK=255.255.255.0 INT=ppp0 NEXTHOP=0.0.0.0 ↓


8. RSVPモジュールを有効にします。

   ENABLE RSVP ↓


9. LAN側（eth0）インターフェースにRSVPの設定をします。

   ENABLE RSVP INT=eth0 ↓


10. WAN側（ppp0）インターフェースにRSVPの設定をします。

    ENABLE RSVP INT=ppp0 ↓


11. 設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。

    CREATE CONFIG=router.cfg ↓
SET CONFIG=router.cfg ↓


まとめ

ルーターAのコンフィグ [テキスト版]

SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓ CREATE TDM GROUP=TOOS INT=bri0 SLOTS=1-2 ↓ CREATE PPP=0 OVER=TDM-TOOS ↓ ENABLE IP ↓ ADD IP INT=eth0 IP=192.168.10.1 MASK=255.255.255.0 ↓ ADD IP INT=ppp0 IP=0.0.0.0 ↓ ADD IP ROUTE=192.168.20.0 MASK=255.255.255.0 INT=ppp0 NEXTHOP=0.0.0.0 ↓ ENABLE RSVP ↓ ENABLE RSVP INT=eth0 ↓ ENABLE RSVP INT=ppp0 ↓

ルーターBのコンフィグ [テキスト版]

SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓ CREATE TDM GROUP=TOOS INT=bri0 SLOTS=1-2 ↓ CREATE PPP=0 OVER=TDM-TOOS ↓ ENABLE IP ↓ ADD IP INT=eth0 IP=192.168.20.1 MASK=255.255.255.0 ↓ ADD IP INT=ppp0 IP=0.0.0.0 ↓ ADD IP ROUTE=192.168.10.0 MASK=255.255.255.0 INT=ppp0 NEXTHOP=0.0.0.0 ↓ ENABLE RSVP ↓ ENABLE RSVP INT=eth0 ↓ ENABLE RSVP INT=ppp0 ↓
