ISDN3点間接続でのIPsec（手動鍵）

IP層で暗号化とデータ認証を行うIPsecの設定例です。手動で鍵とSAの設定を行う手動鍵管理の設定例です。ISDNによるIP3点間接続の構成例をもとに解説しています。

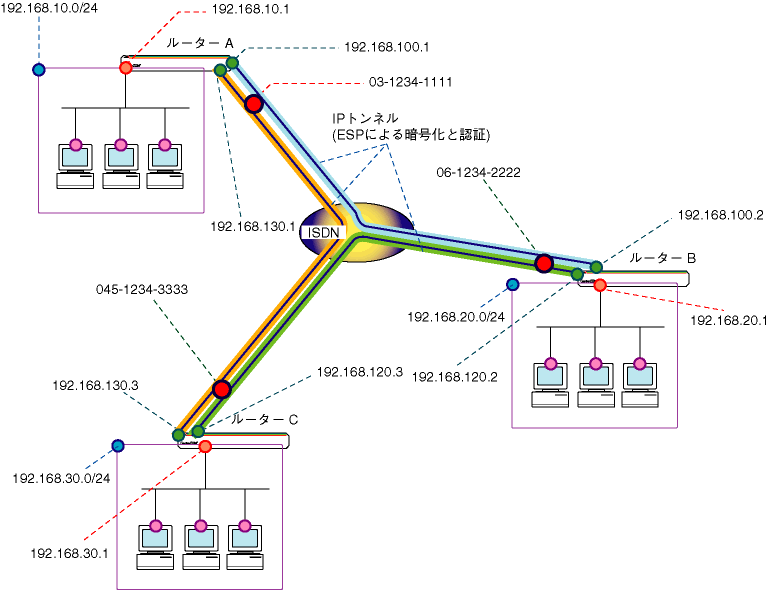

ここでは、次のようなネットワーク構成を例に解説します。

Note - IPsecを使用するには、通信データの暗号化と復号化を行うすべてのルーターに別売の暗号ボード（AR010）または暗号・圧縮ボード（AR011）を装着する必要があります。

表 1

ルーターA ルーターB ルーターC

ISDN番号 03-1234-1111 06-1234-2222 045-123-3333

ISDNコール名(1) AB（対B） BA（対A） CA（対A）

ISDNコール名(2) AC（対C） BC（対C） CB（対B）

ISDN発着優先(1) 着呼優先（対B）発呼優先（対A）発呼優先（対A）

ISDN発着優先(2) 着呼優先（対C）着呼優先（対C）発呼優先（対B）

ISDN識別方式発番号識別発番号識別発番号識別

WAN側物理インターフェース bri0 bri0 bri0

WAN側（ppp0）IPアドレス 192.168.100.1/24（対B） 192.168.100.2/24（対A） 192.168.130.3/24（対A）

WAN側（ppp1）IPアドレス 192.168.130.1/24（対C） 192.168.120.2/24（対C） 192.168.120.3/24（対B）

LAN側（eth0）IPアドレス 192.168.10.1/24 192.168.20.1/24 192.168.30.1/24

表 2：IPsec SAの設定

ルーターA・B間 ルーターA・C間 ルーターB・C間

SAモードトンネルモードトンネルモードトンネルモード

セキュリティープロトコル ESP（暗号化＋認証） ESP（暗号化＋認証） ESP（暗号化＋認証）

暗号化方式 DES DES DES

暗号鍵 0x1122334455667788（8バイト） 0x2233445566778899（8バイト） 0x3344556677889900（8バイト）

認証方式 SHA1 SHA1 SHA1

認証鍵 0x11223344556677881122 33445566778811223344（20バイト） 0x22334455667788992233 44556677889922334455（20バイト） 0x33445566778899003344 55667788990033445566（20バイト）

IPComp 使わない使わない使わない

SPI 1000（A→B）・1001（B→A） 2000（A→C）・2001（C→A） 3000（B→C）・3001（C→B）

トンネリング対象アドレス 192.168.10.0/24←→192.168.20.0/24 192.168.10.0/24←→192.168.30.0/24 192.168.20.0/24←→192.168.30.0/24

トンネル終端アドレス 192.168.100.1（A）・192.168.100.2（B） 192.168.130.1（A）・192.168.130.3（C） 192.168.120.2（B）・192.168.120.3（C）

ルーターAの設定

セキュリティーモードで各種設定を行なうことのできるSecurity Officerレベルのユーザー「secoff」を作成します。パスワードは「PasswordS」とします。
Note - Security Officerレベルのユーザーを作成しておかないと、セキュリティーモードに移行できませんのでご注意ください。
ルーターBおよびCと接続するためのISDNコールを作成します。
ルーターBおよびCからの着信のみを許可するため、「SEARCHCLI=ON」を指定して、発信者番号による識別をオンにします。
PPPインターフェースを作成します。
IPモジュールを有効にします。
LAN側（eth0）インターフェースにIPアドレスを設定します。
WAN側（ppp0）インターフェースにIPアドレスを設定します。
経路情報を設定します。
ルーターBとの通信に使用する暗号鍵「1」を作成します。
ルーターBとの通信に使用する認証鍵「2」を作成します。
ルーターCとの通信に使用する暗号鍵「3」を作成します。
ルーターCとの通信に使用する認証鍵「4」を作成します。
Note - DESの暗号鍵を作成する場合にはTYPEに「DES」を指定します。DESの暗号鍵の長さは8 バイトです。認証鍵を作成する場合のTYPEは「GENERAL」です。認証鍵の長さは使用する認証アルゴリズムによって決まっており、SHAは20バイト、MD5は16バイトになります。

Note - CREATE ENCO KEYコマンドは、コンソール上でログインしている場合のみ有効なコマンドです。そのため、EDITコマンド（内蔵スクリーンエディター）等で設定スクリプトファイル（.CFG）にこのコマンドを記述しても無効になりますのでご注意ください。
ルーターA・B間のIPsec通信の仕様を定義するSAスペック「1」を作成します。トンネルモード（デフォルト）、鍵管理方式「MANUAL」、プロトコル「ESP」、暗号化方式「DES」、認証方式「SHA」に設定します。ルーターAからBへのSPIは1000、BからAへのSPIは1001です。暗号鍵は鍵番号「1」、認証鍵は「2」です。
ルーターA・C間のIPsec通信の仕様を定義するSAスペック「2」を作成します。トンネルモード（デフォルト）、鍵管理方式「MANUAL」、プロトコル「ESP」、暗号化方式「DES」、認証方式「SHA」に設定します。ルーターAからCへのSPIは2000、CからAへのSPIは2001です。暗号鍵は鍵番号「3」、認証鍵は「4」です。
SAスペック「1」だけからなるSAバンドルスペック「1」を作成します。鍵管理方式は「MANUAL」を指定します。このバンドルスペックは、ルーターBとのIPsec通信で用います。
SAスペック「2」だけからなるSAバンドルスペック「2」を作成します。鍵管理方式は「MANUAL」を指定します。このバンドルスペックは、ルーターCとのIPsec通信で用います。
ルーターBとのIPsec通信に使用するIPsecポリシー「RouterB」をPPPインターフェース「0」に対して作成します。

鍵管理方式は「MANUAL」を指定します。対向IPアドレスは192.168.100.2、SAバンドルスペックには「1」を指定します。
IPsecポリシー「RouterB」に対して実際にIPsec通信を行なうIPアドレスの範囲を指定します。コマンドが長くなるため、できるだけ省略形を用いてください。
ルーターCとのIPsec通信に使用するIPsecポリシー「RouterC」をPPPインターフェース「1」に対して作成します。

鍵管理方式は「MANUAL」を指定します。対向IPアドレスは192.168.130.3、SAバンドルスペックには「2」を指定します。
IPsecポリシー「RouterC」に対して実際にIPsec通信を行なうIPアドレスの範囲を指定します。コマンドが長くなるため、できるだけ省略形を用いてください。
IPsecモジュールを有効にします。
Security Officerレベルのユーザーでログインしなおします。
動作モードをセキュリティーモードに切り替えます。
Note - セキュリティーモードでは、Security OfficerレベルでのTelnetログインが原則として禁止されています。セキュリティーモードにおいて、Security OfficerレベルでTelnetログインしたい場合は、あらかじめRSO（Remote Security Officer）の設定を行っておいてください（本章末尾のメモを参照）。
設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。

ルーターBの設定

セキュリティーモードで各種設定を行なうことのできるSecurity Officerレベルのユーザー「secoff」を作成します。パスワードは「PasswordS」とします。
Note - Security Officerレベルのユーザーを作成しておかないと、セキュリティーモードに移行できませんのでご注意ください。
ルーターAおよびCと接続するためのISDNコールを作成します。
ルーターAおよびCからの着信のみを許可するため、「SEARCHCLI=ON」を指定して、発信者番号による識別をオンにします。
PPPインターフェースを作成します。
IPモジュールを有効にします。
LAN側（eth0）インターフェースにIPアドレスを設定します。
WAN側（ppp0）インターフェースにIPアドレスを設定します。
経路情報を設定します。
ルーターAとの通信に使用する暗号鍵「1」を作成します。
ルーターAとの通信に使用する認証鍵「2」を作成します。
ルーターCとの通信に使用する暗号鍵「3」を作成します。
ルーターCとの通信に使用する認証鍵「4」を作成します。
Note - DESの暗号鍵を作成する場合にはTYPEに「DES」を指定します。DESの暗号鍵の長さは8 バイトです。認証鍵を作成する場合のTYPEは「GENERAL」です。認証鍵の長さは使用する認証アルゴリズムによって決まっており、SHAは20バイト、MD5は16バイトになります。

Note - CREATE ENCO KEYコマンドは、コンソール上でログインしている場合のみ有効なコマンドです。そのため、EDITコマンド（内蔵スクリーンエディター）等で設定スクリプトファイル（.CFG）にこのコマンドを記述しても無効になりますのでご注意ください。
ルーターB・A間のIPsec通信の仕様を定義するSAスペック「1」を作成します。トンネルモード（デフォルト）、鍵管理方式「MANUAL」、プロトコル「ESP」、暗号化方式「DES」、認証方式「SHA」に設定します。ルーターBからAへのSPIは1001、AからBへのSPIは1000です。暗号鍵は鍵番号「1」、認証鍵は「2」です。
ルーターB・C間のIPsec通信の仕様を定義するSAスペック「2」を作成します。トンネルモード（デフォルト）、鍵管理方式「MANUAL」、プロトコル「ESP」、暗号化方式「DES」、認証方式「SHA」に設定します。ルーターBからCへのSPIは3000、CからBへのSPIは3001です。暗号鍵は鍵番号「3」、認証鍵は「4」です。
SAスペック「1」だけからなるSAバンドルスペック「1」を作成します。鍵管理方式は「MANUAL」を指定します。このバンドルスペックは、ルーターAとのIPsec通信で用います。
SAスペック「2」だけからなるSAバンドルスペック「2」を作成します。鍵管理方式は「MANUAL」を指定します。このバンドルスペックは、ルーターCとのIPsec通信で用います。
ルーターAとのIPsec通信に使用するIPsecポリシー「RouterA」をPPPインターフェース「0」に対して作成します。

鍵管理方式は「MANUAL」を指定します。対向IPアドレスは192.168.100.1、SAバンドルスペックには「1」を指定します。
IPsecポリシー「RouterA」に対して実際にIPsec通信を行なうIPアドレスの範囲を指定します。コマンドが長くなるため、できるだけ省略形を用いてください。
ルーターCとのIPsec通信に使用するIPsecポリシー「RouterC」をPPPインターフェース「1」に対して作成します。

鍵管理方式は「MANUAL」を指定します。対向IPアドレスは192.168.120.3、SAバンドルスペックには「2」を指定します。
IPsecポリシー「RouterC」に対して実際にIPsec通信を行なうIPアドレスの範囲を指定します。コマンドが長くなるため、できるだけ省略形を用いてください。
IPsecモジュールを有効にします。
Security Officerレベルのユーザーでログインしなおします。
動作モードをセキュリティーモードに切り替えます。
Note - セキュリティーモードでは、Security OfficerレベルでのTelnetログインが原則として禁止されています。セキュリティーモードにおいて、Security OfficerレベルでTelnetログインしたい場合は、あらかじめRSO（Remote Security Officer）の設定を行っておいてください（本章末尾のメモを参照）。
設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。

ルーターCの設定

セキュリティーモードで各種設定を行なうことのできるSecurity Officerレベルのユーザー「secoff」を作成します。パスワードは「PasswordS」とします。
Note - Security Officerレベルのユーザーを作成しておかないと、セキュリティーモードに移行できませんのでご注意ください。
ルーターAおよびBと接続するためのISDNコールを作成します。
ルーターAおよびBからの着信のみを許可するため、「SEARCHCLI=ON」を指定して、発信者番号による識別をオンにします。
PPPインターフェースを作成します。
IPモジュールを有効にします。
LAN側（eth0）インターフェースにIPアドレスを設定します。
WAN側（ppp0）インターフェースにIPアドレスを設定します。
経路情報を設定します。
ルーターAとの通信に使用する暗号鍵「1」を作成します。
ルーターAとの通信に使用する認証鍵「2」を作成します。
ルーターBとの通信に使用する暗号鍵「3」を作成します。
ルーターBとの通信に使用する認証鍵「4」を作成します。
Note - DESの暗号鍵を作成する場合にはTYPEに「DES」を指定します。DESの暗号鍵の長さは8 バイトです。認証鍵を作成する場合のTYPEは「GENERAL」です。認証鍵の長さは使用する認証アルゴリズムによって決まっており、SHAは20バイト、MD5は16バイトになります。

Note - CREATE ENCO KEYコマンドは、コンソール上でログインしている場合のみ有効なコマンドです。そのため、EDITコマンド（内蔵スクリーンエディター）等で設定スクリプトファイル（.CFG）にこのコマンドを記述しても無効になりますのでご注意ください。
ルーターC・A間のIPsec通信の仕様を定義するSAスペック「1」を作成します。トンネルモード（デフォルト）、鍵管理方式「MANUAL」、プロトコル「ESP」、暗号化方式「DES」、認証方式「SHA」に設定します。ルーターCからAへのSPIは2001、AからCへのSPIは2000です。暗号鍵は鍵番号「1」、認証鍵は「2」です。
ルーターC・B間のIPsec通信の仕様を定義するSAスペック「2」を作成します。トンネルモード、鍵管理方式「MANUAL」、プロトコル「ESP」、暗号化方式「DES」、認証方式「SHA」に設定します。ルーターCからBへのSPIは3001、BからCへのSPIは3000です。暗号鍵は鍵番号「3」、認証鍵は「4」です。
SAスペック「1」だけからなるSAバンドルスペック「1」を作成します。鍵管理方式は「MANUAL」を指定します。このバンドルスペックは、ルーターAとのIPsec通信で用います。
SAスペック「2」だけからなるSAバンドルスペック「2」を作成します。鍵管理方式は「MANUAL」を指定します。このバンドルスペックは、ルーターBとのIPsec通信で用います。
ルーターAとのIPsec通信に使用するIPsecポリシー「RouterA」をPPPインターフェース「0」に対して作成します。

鍵管理方式は「MANUAL」を指定します。対向IPアドレスは192.168.130.1、SAバンドルスペックには「1」を指定します。
IPsecポリシー「RouterA」に対して実際にIPsec通信を行なうIPアドレスの範囲を指定します。コマンドが長くなるため、できるだけ省略形を用いてください。
ルーターBとのIPsec通信に使用するIPsecポリシー「RouterB」をPPPインターフェース「1」に対して作成します。

鍵管理方式は「MANUAL」を指定します。対向IPアドレスは192.168.120.2、SAバンドルスペックには「2」を指定します。
IPsecポリシー「RouterB」に対して実際にIPsec通信を行なうIPアドレスの範囲を指定します。コマンドが長くなるため、できるだけ省略形を用いてください。
IPsecモジュールを有効にします。
Security Officerレベルのユーザーでログインしなおします。
動作モードをセキュリティーモードに切り替えます。
Note - セキュリティーモードでは、Security OfficerレベルでのTelnetログインが原則として禁止されています。セキュリティーモードにおいて、Security OfficerレベルでTelnetログインしたい場合は、あらかじめRSO（Remote Security Officer）の設定を行っておいてください（本章末尾のメモを参照）。
設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。

メモ

■ セキュリティーモードに移行すると、Security OfficerレベルでルーターにTelnetログインすることができなくなります。セキュリティーモードにおいて、Security OfficerレベルでTelnetログインしたい場合は、あらかじめRSO（Remote Security Officer）コマンドを使ってログインを許可するホストのIPアドレスを指定しておく必要があります。

たとえば、ネットワーク192.168.10.0/24、192.168.20.0/24、192.168.30.0/24上のすべてのホストからSecurity OfficerレベルでのTelnetログインを許可する場合は、次のようにします。


ENABLE USER RSO ↓

ADD USER RSO IP=192.168.10.0 MASK=255.255.255.0 ↓

ADD USER RSO IP=192.168.20.0 MASK=255.255.255.0 ↓

ADD USER RSO IP=192.168.30.0 MASK=255.255.255.0 ↓

■ セキュリティーモードでは、たとえSecurity Officerでログインした場合であっても、セキュリティーコマンドを一定期間入力しないでいると、次回セキュリティーコマンドを入力したときにパスワードの再入力を求められます。このタイムアウト値は、下記コマンドによって変更できますが、IPsecの設定を行うときは、ノーマルモードで設定を行った後、セキュリティーモードに変更することをおすすめします。

■ セキュリティー関連コマンドのタイムアウトは、次のコマンドで変更できます。SECUREDELAYパラメーターには、10～600（秒）を指定します。デフォルトは60秒です。

SET USER SECUREDELAY=300 ↓

まとめ

ルーターAのコンフィグ [テキスト版]
* 「#」で始まる行は、コンソールから入力しないと意味を持たないコマンドか、設定ファイル（.cfg）に記述しても無効なコマンドを示しています。詳細は本文の説明をご覧ください。

ADD USER=secoff PASSWORD=PasswordS PRIVILEGE=SECURITYOFFICER ↓ ADD ISDN CALL=AB NUMBER=0612342222 PREC=IN ↓ ADD ISDN CALL=AC NUMBER=0451233333 PREC=IN ↓ SET ISDN CALL=AB SEARCHCLI=ON ↓ SET ISDN CALL=AC SEARCHCLI=ON ↓ CREATE PPP=0 OVER=ISDN-AB IDLE=ON ↓ CREATE PPP=1 OVER=ISDN-AC IDLE=ON ↓ ENABLE IP ↓ ADD IP INT=eth0 IP=192.168.10.1 MASK=255.255.255.0 ↓ ADD IP INT=ppp0 IP=192.168.100.1 MASK=255.255.255.0 ↓ ADD IP INT=ppp1 IP=192.168.130.1 MASK=255.255.255.0 ↓ ADD IP ROUTE=192.168.20.0 MASK=255.255.255.0 INT=ppp0 NEXT=0.0.0.0 ↓ ADD IP ROUTE=192.168.30.0 MASK=255.255.255.0 INT=ppp1 NEXT=0.0.0.0 ↓ # CREATE ENCO KEY=1 TYPE=DES VAL=0x1122334455667788 ↓ # CREATE ENCO KEY=2 TYPE=GENERAL VAL=0x1122334455667788112233445566778811223344 ↓ # CREATE ENCO KEY=3 TYPE=DES VAL=0x2233445566778899 ↓ # CREATE ENCO KEY=4 TYPE=GENERAL VAL=0x2233445566778899223344556677889922334455 ↓ CREATE IPSEC SASPEC=1 KEYMAN=MANUAL PROT=ESP ENCALG=DES HASHALG=SHA OUTSPI=1000 INSPI=1001 ENCKEY=1 HASHKEY=2 ↓ CREATE IPSEC SASPEC=2 KEYMAN=MANUAL PROT=ESP ENCALG=DES HASHALG=SHA OUTSPI=2000 INSPI=2001 ENCKEY=3 HASHKEY=4 ↓ CREATE IPSEC BUNDLE=1 KEYMAN=MANUAL STRING="1" ↓ CREATE IPSEC BUNDLE=2 KEYMAN=MANUAL STRING="2" ↓ CREATE IPSEC POLICY="RouterB" INT=ppp0 ACTION=IPSEC KEYMAN=MANUAL BUNDLE=1 PEER=192.168.100.2 ↓ SET IPSEC POLICY="RouterB" LAD=192.168.10.0 LMA=255.255.255.0 RAD=192.168.20.0 RMA=255.255.255.0 ↓ CREATE IPSEC POLICY="RouterC" INT=ppp1 ACTION=IPSEC KEYMAN=MANUAL BUNDLE=2 PEER=192.168.130.3 ↓ SET IPSEC POLICY="RouterC" LAD=192.168.10.0 LMA=255.255.255.0 RAD=192.168.30.0 RMA=255.255.255.0 ↓ ENABLE IPSEC ↓ # LOGIN secoff ↓ # ENABLE SYSTEM SECURITY_MODE ↓

ルーターBのコンフィグ [テキスト版]
* 「#」で始まる行は、コンソールから入力しないと意味を持たないコマンドか、設定ファイル（.cfg）に記述しても無効なコマンドを示しています。詳細は本文の説明をご覧ください。

ADD USER=secoff PASSWORD=PasswordS PRIVILEGE=SECURITYOFFICER ↓ ADD ISDN CALL=BA NUMBER=0312341111 PREC=OUT ↓ ADD ISDN CALL=BC NUMBER=0451233333 PREC=IN ↓ SET ISDN CALL=BA SEARCHCLI=ON ↓ SET ISDN CALL=BC SEARCHCLI=ON ↓ CREATE PPP=0 OVER=ISDN-BA IDLE=ON ↓ CREATE PPP=1 OVER=ISDN-BC IDLE=ON ↓ ENABLE IP ↓ ADD IP INT=eth0 IP=192.168.20.1 MASK=255.255.255.0 ↓ ADD IP INT=ppp0 IP=192.168.100.2 MASK=255.255.255.0 ↓ ADD IP INT=ppp1 IP=192.168.120.2 MASK=255.255.255.0 ↓ ADD IP ROUTE=192.168.10.0 MASK=255.255.255.0 INT=ppp0 NEXT=0.0.0.0 ↓ ADD IP ROUTE=192.168.30.0 MASK=255.255.255.0 INT=ppp1 NEXT=0.0.0.0 ↓ # CREATE ENCO KEY=1 TYPE=DES VAL=0x1122334455667788 ↓ # CREATE ENCO KEY=2 TYPE=GENERAL VAL=0x1122334455667788112233445566778811223344 ↓ # CREATE ENCO KEY=3 TYPE=DES VAL=0x3344556677889900 ↓ # CREATE ENCO KEY=4 TYPE=GENERAL VAL=0x3344556677889900334455667788990033445566 ↓ CREATE IPSEC SASPEC=1 KEYMAN=MANUAL PROT=ESP ENCALG=DES HASHALG=SHA OUTSPI=1001 INSPI=1000 ENCKEY=1 HASHKEY=2 ↓ CREATE IPSEC SASPEC=2 KEYMAN=MANUAL PROT=ESP ENCALG=DES HASHALG=SHA OUTSPI=3000 INSPI=3001 ENCKEY=3 HASHKEY=4 ↓ CREATE IPSEC BUNDLE=1 KEYMAN=MANUAL STRING="1" ↓ CREATE IPSEC BUNDLE=2 KEYMAN=MANUAL STRING="2" ↓ CREATE IPSEC POLICY="RouterA" INT=ppp0 ACTION=IPSEC KEYMAN=MANUAL BUNDLE=1 PEER=192.168.100.1 ↓ SET IPSEC POLICY="RouterA" LAD=192.168.20.0 LMA=255.255.255.0 RAD=192.168.10.0 RMA=255.255.255.0 ↓ CREATE IPSEC POLICY="RouterC" INT=ppp1 ACTION=IPSEC KEYMAN=MANUAL BUNDLE=2 PEER=192.168.120.3 ↓ SET IPSEC POLICY="RouterC" LAD=192.168.20.0 LMA=255.255.255.0 RAD=192.168.30.0 RMA=255.255.255.0 ↓ ENABLE IPSEC ↓ # LOGIN secoff ↓ # ENABLE SYSTEM SECURITY_MODE ↓

ルーターCのコンフィグ [テキスト版]
* 「#」で始まる行は、コンソールから入力しないと意味を持たないコマンドか、設定ファイル（.cfg）に記述しても無効なコマンドを示しています。詳細は本文の説明をご覧ください。

ADD USER=secoff PASSWORD=PasswordS PRIVILEGE=SECURITYOFFICER ↓ ADD ISDN CALL=CA NUMBER=0312341111 PREC=OUT ↓ ADD ISDN CALL=CB NUMBER=0612342222 PREC=OUT ↓ SET ISDN CALL=CA SEARCHCLI=ON ↓ SET ISDN CALL=CB SEARCHCLI=ON ↓ CREATE PPP=0 OVER=ISDN-CA IDLE=ON ↓ CREATE PPP=1 OVER=ISDN-CB IDLE=ON ↓ ENABLE IP ↓ ADD IP INT=eth0 IP=192.168.30.1 MASK=255.255.255.0 ↓ ADD IP INT=ppp0 IP=192.168.130.3 MASK=255.255.255.0 ↓ ADD IP INT=ppp1 IP=192.168.120.3 MASK=255.255.255.0 ↓ ADD IP ROUTE=192.168.10.0 MASK=255.255.255.0 INT=ppp0 NEXT=0.0.0.0 ↓ ADD IP ROUTE=192.168.20.0 MASK=255.255.255.0 INT=ppp1 NEXT=0.0.0.0 ↓ # CREATE ENCO KEY=1 TYPE=DES VAL=0x2233445566778899 ↓ # CREATE ENCO KEY=2 TYPE=GENERAL VAL=0x2233445566778899223344556677889922334455 ↓ # CREATE ENCO KEY=3 TYPE=DES VAL=0x3344556677889900 ↓ # CREATE ENCO KEY=4 TYPE=GENERAL VAL=0x3344556677889900334455667788990033445566 ↓ CREATE IPSEC SASPEC=1 KEYMAN=MANUAL PROT=ESP ENCALG=DES HASHALG=SHA OUTSPI=2001 INSPI=2000 ENCKEY=1 HASHKEY=2 ↓ CREATE IPSEC SASPEC=2 KEYMAN=MANUAL PROT=ESP ENCALG=DES HASHALG=SHA OUTSPI=3001 INSPI=3000 ENCKEY=3 HASHKEY=4 ↓ CREATE IPSEC BUNDLE=1 KEYMAN=MANUAL STRING="1" ↓ CREATE IPSEC BUNDLE=2 KEYMAN=MANUAL STRING="2" ↓ CREATE IPSEC POLICY="RouterA" INT=ppp0 ACTION=IPSEC KEYMAN=MANUAL BUNDLE=1 PEER=192.168.130.1 ↓ SET IPSEC POLICY="RouterA" LAD=192.168.30.0 LMA=255.255.255.0 RAD=192.168.10.0 RMA=255.255.255.0 ↓ CREATE IPSEC POLICY="RouterB" INT=ppp1 ACTION=IPSEC KEYMAN=MANUAL BUNDLE=2 PEER=192.168.120.2 ↓ SET IPSEC POLICY="RouterB" LAD=192.168.30.0 LMA=255.255.255.0 RAD=192.168.20.0 RMA=255.255.255.0 ↓ ENABLE IPSEC ↓ # LOGIN secoff ↓ # ENABLE SYSTEM SECURITY_MODE ↓

CentreCOM AR300/AR700 シリーズ設定例集 2.3 #84

PN: J613-M0507-00 Rev.G
