インストールガイド / Citrix XenServer編

Note - 本解説編では、仮想化環境であるXenServer自体のセットアップについては触れていません。XenServerの必要動作環境については、「インストールガイド」/「はじめに」の「動作環境」をご覧ください。

Note - 本解説編で説明している作業の大部分は、XenServerのGUI管理ツールであるXenCenterを使って行います。XenCenterからXenServerホストに接続する方法、XenCenterの全般的な使用方法などについては、各製品のマニュアル等をご参照ください。

1. インストール用ISOイメージファイルの準備
   XenServerホスト上で「ISOライブラリ」の設定を行い、仮想マシンが本製品のインストールメディアにアクセスできるようにします。


2. XenServerホスト仮想ネットワークの設定
   XenServerホスト上に、管理用（mgmt0）とAMF用（atmf0）の2つの仮想ネットワークを設定します。


3. XenServer仮想マシンの作成
   XenServerホスト上に、本製品をインストール・実行するための仮想マシンを作成します。


4. 本製品のインストール
   インストール用のISOイメージファイルから仮想マシンを起動し、本製品をインストールします。


1. XenCenterの左ペインから使用するXenServerホストを選択します。


2. ツールバーの「ストレージ」メニューから「新規 SR」を選択します。

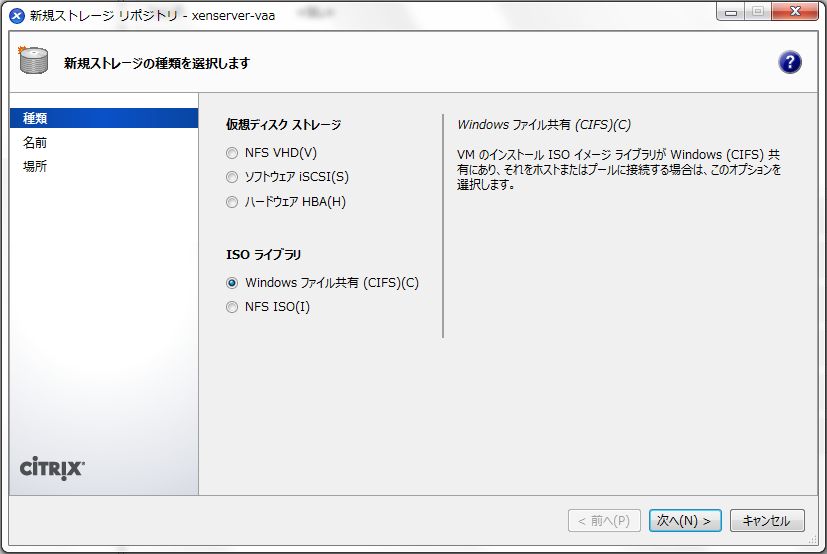

3. 「新規ストレージ リポジトリ」画面の「ISOライブラリ」から、ISOイメージファイルを置く共有フォルダーの形式に合わせて、「Windows ファイル共有（CIFS）」か「NFS ISO」を選択し、その後の指示にしたがってISOライブラリを作成します。

   たとえば、Windows共有フォルダーにインストール用ISOイメージを置く場合は、次のようにします。


   • 3-1) 「Windows ファイル共有（CIFS）」を選択して「次へ」をクリックします。






   • 3-2) ISOライブラリの「名前」を入力して「次へ」をクリックします。特にこだわりがなければデフォルトのままでもかまいません。


   • 3-3) 共有フォルダーのパスを「共有名」に入力し、さらに必要に応じて共有フォルダーにアクセスするためのユーザー名とパスワードを入力して「完了」をクリックします。



4. これでISOライブラリの設定は完了です。


• XenServerホストが1つしかNICを持っていない場合

  • デフォルトで存在する「ネットワーク 0」（NIC0上のタグなしVLAN）をそのまま管理用ネットワーク「mgmt0」として使用

  • NIC0上にタグVLAN（以下の例では VLAN 50）を作成し、これをAMFネットワーク「atmf0」として使用



• XenServerホストが複数NICを持っている場合

  • デフォルトで存在する「ネットワーク 0」（NIC0上のタグなしVLAN）をそのまま管理用ネットワーク「mgmt0」として使用

  • 別のNIC（たとえばNIC1）上のタグなしVLANをAMFネットワーク「atmf0」として使用


1. XenCenterの左ペインから使用するXenServerホストを選択します。


2. 「ネットワーク」タブを選択します。


3. 「ネットワーク」リストから「ネットワーク 0」を選択し、「プロパティ」をクリックします。

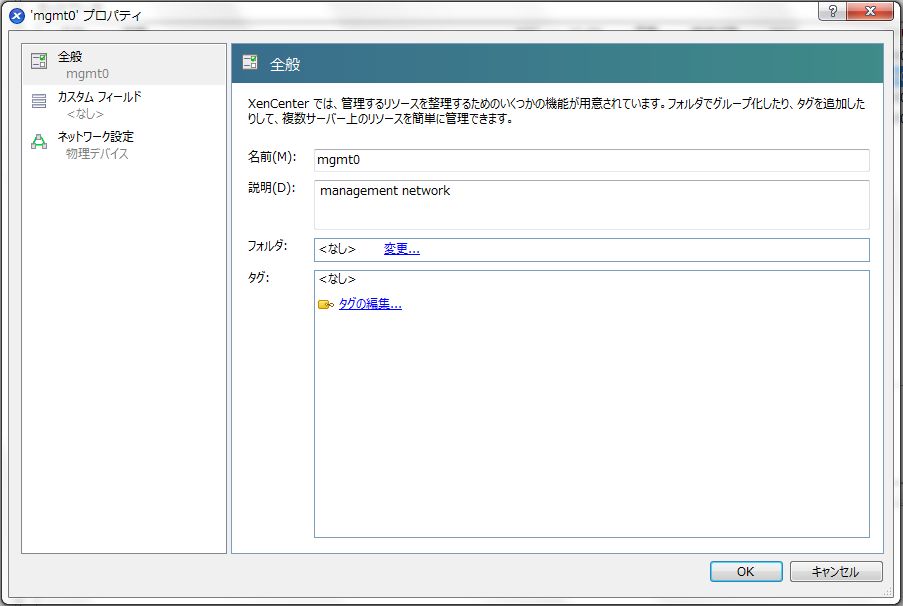

4. 「名前」を「ネットワーク 0」から「mgmt0」に変更し、「説明」に「Management Network」と入力して、「OK」をクリックします。






5. これで管理用ネットワーク（mgmt0）の設定は完了です。


1. XenCenterの左ペインから使用するXenServerホストを選択します。


2. 「ネットワーク」タブを選択します。


3. 「ネットワークの追加」をクリックします。

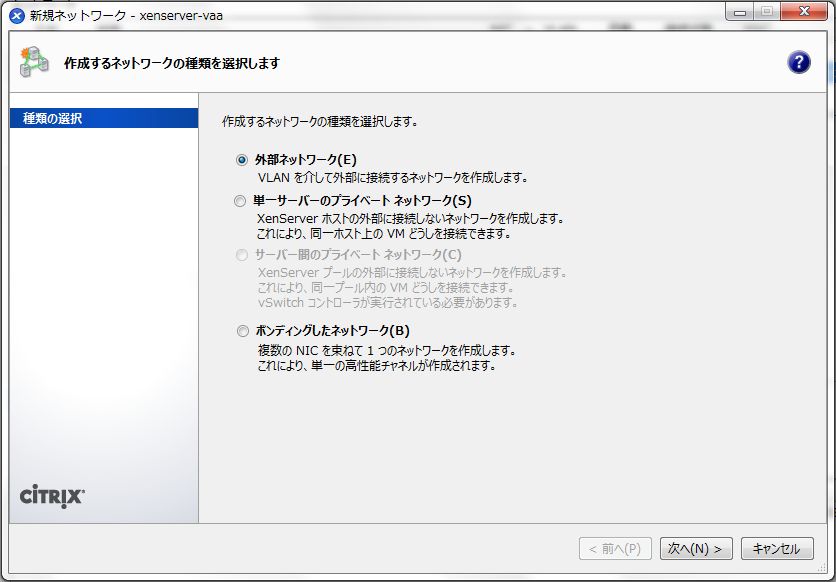

4. 「新規ネットワーク」の「種類の選択」画面で「外部ネットワーク」を選択して「次へ」をクリックします。

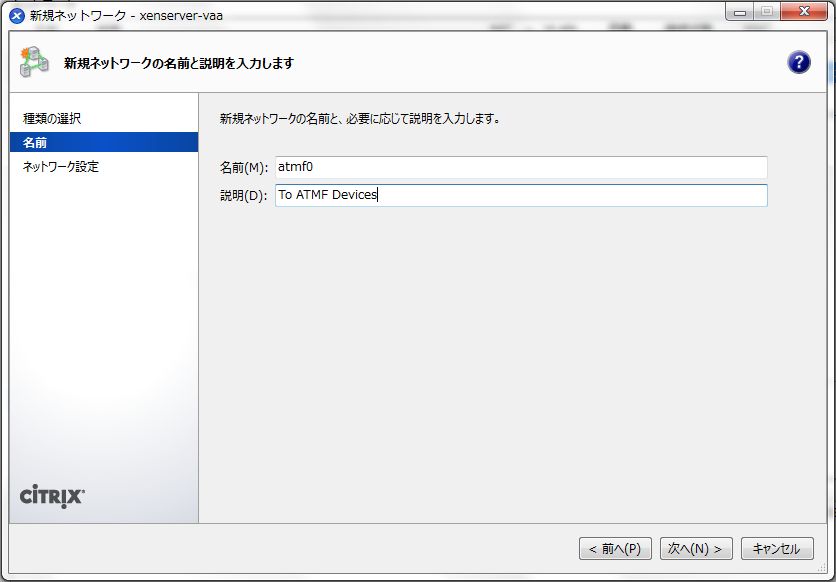

5. 「新規ネットワーク」の「名前」画面で、「名前」に「atmf0」、「説明」に「To ATMF Devices」と入力して、「次へ」をクリックします。






6. 「新規ネットワーク」の「ネットワーク設定」画面では、XenServerホストのNIC数によって設定が異なります。


   • XenServerホストが1つしかNICを持っていない場合

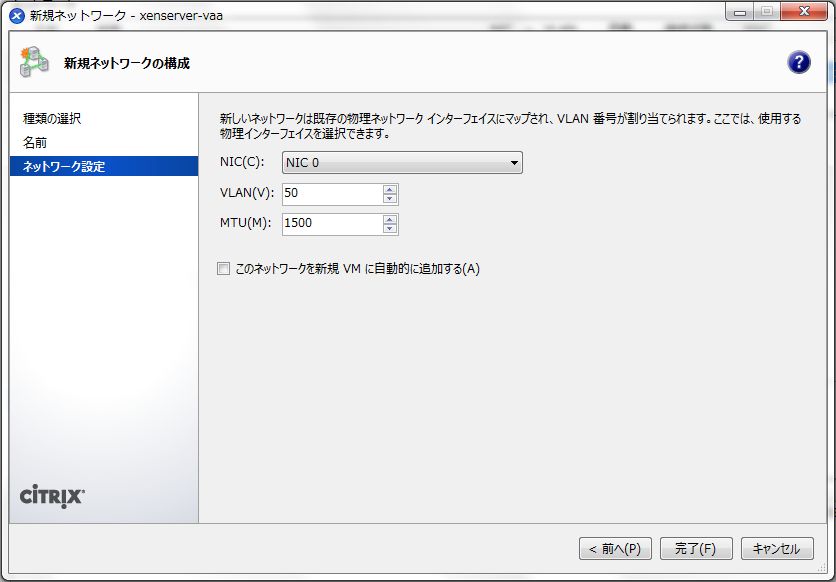

     「NIC」から「NIC 0」を選択し、「VLAN」を「50」に変更します。
     また、「このネットワークを新規VMに自動的に追加する」にチェックされていないことを確認して、「完了」をクリックします。






   • XenServerホストが複数NICを持っている場合

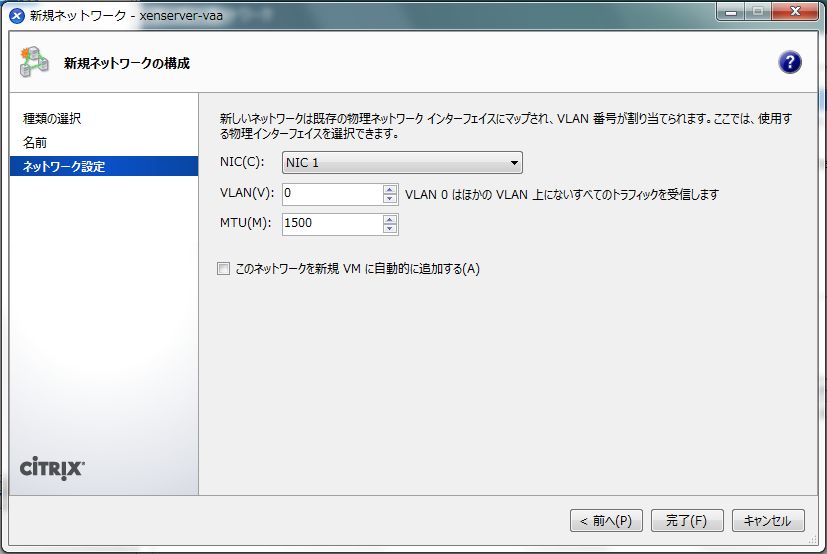

     「NIC」から「NIC 1」を選択し、「VLAN」を「0」に変更します。
     また、「このネットワークを新規VMに自動的に追加する」にチェックされていないことを確認して、「完了」をクリックします。






7. これでAMF用ネットワーク（atmf0）の設定は完了です。


1. XenCenterの左ペインから使用するXenServerホストを選択・右クリックし、コンテキストメニューから「新規 VM」を選択します。
   新規VM作成用のウィザード画面が開きますので、以下の手順にしたがって進みます。

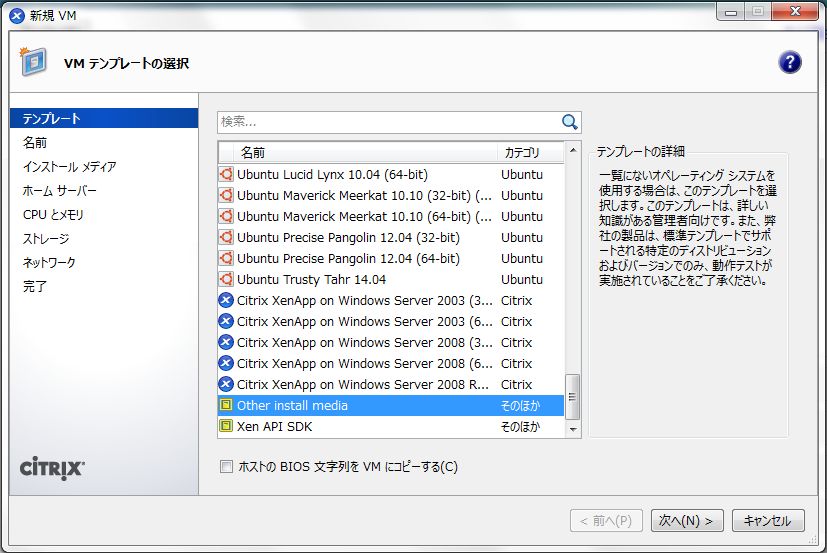

2. 「新規VM」の「テンプレート」画面では、「Other install media」を選択して、「次へ」をクリックします。

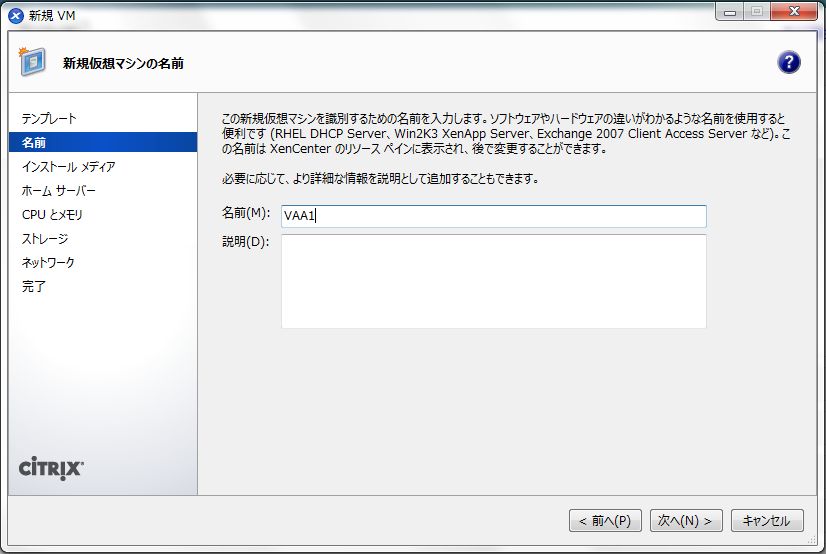

3. 「新規VM」の「名前」画面では、「名前」に任意の名称を入力して、「次へ」をクリックします。

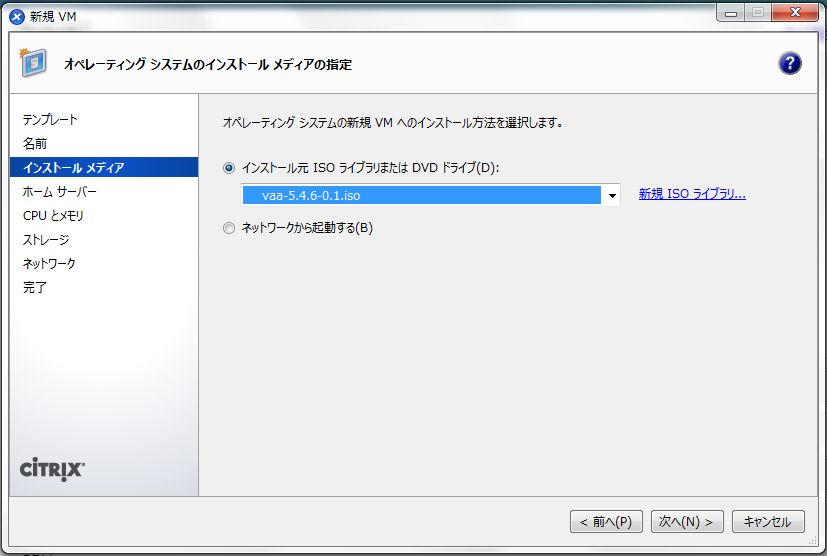

4. 「新規VM」の「インストール メディア」画面では、「インストール元 ISO ライブラリまたは DVD ドライブ」から本製品のインストール用ISOイメージファイル（配布時のファイル名は vaa-X.X.X-X.X.iso の形式です）を選択し、「次へ」をクリックします。

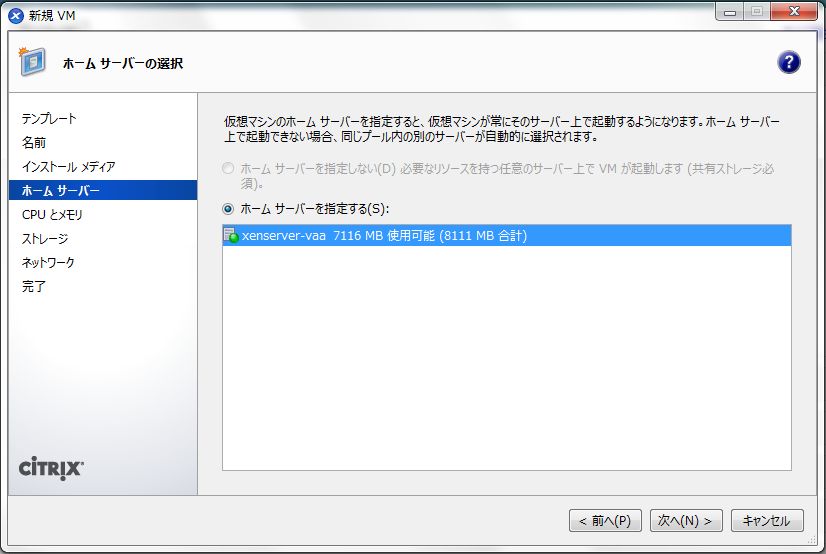

5. 「新規VM」の「ホーム サーバー」画面では、「次へ」をクリックします。

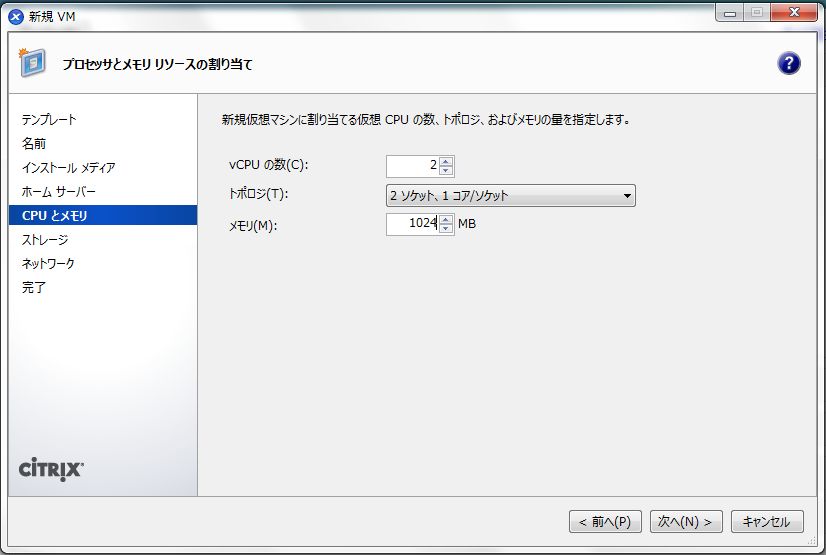

6. 「新規VM」の「CPUとメモリ」画面では、「vCPUの数」を「2」に、メモリを「1024MB」に設定して、「次へ」をクリックします。

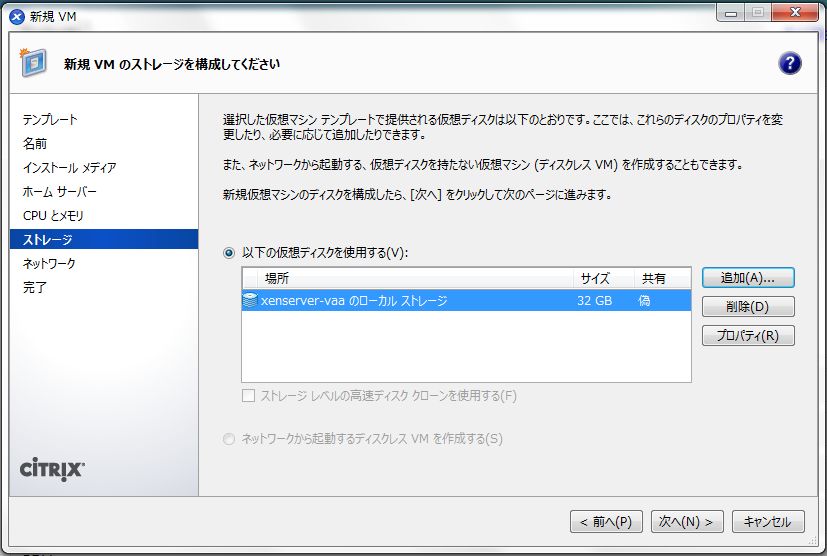

7. 「新規VM」の「ストレージ」画面では、「以下の仮想ディスクを使用する」から32GB以上の容量を持つ仮想ディスクを選択して、「次へ」をクリックします。
   仮想ディスクが存在していない場合は、「追加」ボタンをクリックして適切なサイズ（32GB以上）の仮想ディスクを作成してから選択してください。






8. 「新規VM」の「ネットワーク」画面では、以下の手順にしたがい、仮想ネットワークインターフェースの設定を行います。


   • 8-1) デフォルト状態で存在しているネットワークインターフェースをいったんすべて削除します。
     「XXX 上の仮想ネットワーク インターフェイス」（XXX は手順3で付けた仮想マシン名）に表示されている項目を1つずつ選択し、「削除」ボタンをクリックしてすべてのインターフェースを削除してください。


   • 8-2) 管理用ネットワークインターフェース（mgmt0）を追加します。
     「追加」ボタンをクリックし、「仮想インターフェイスの追加」画面でネットワークから「mgmt0」を選択して、「追加」をクリックしてください。


     Note - このインターフェースは、本製品上では eth0 インターフェースとして認識されます。



   • 8-3) AMF用ネットワークインターフェース（atmf0）を追加します。
     「追加」ボタンをクリックし、「仮想インターフェイスの追加」画面でネットワークから「atmf0」を選択して、「追加」をクリックしてください。




     Note - このインターフェースは、「AMF用ネットワーク（atmf0）の設定」の手順6 において、NICを1つ設定した場合は、本製品上ではeth0インターフェースとして認識されます。eth0上でencapsulation dot1qコマンドを使用して802.1Qサブインターフェースを設定してください。「AMF用ネットワーク（atmf0）の設定」の手順6 において、NICを2つ設定した場合は、本製品上ではeth1インターフェースとして認識されます



   • 8-4) 「新規VM」の「ネットワーク」画面に戻ったら、「次へ」をクリックします。

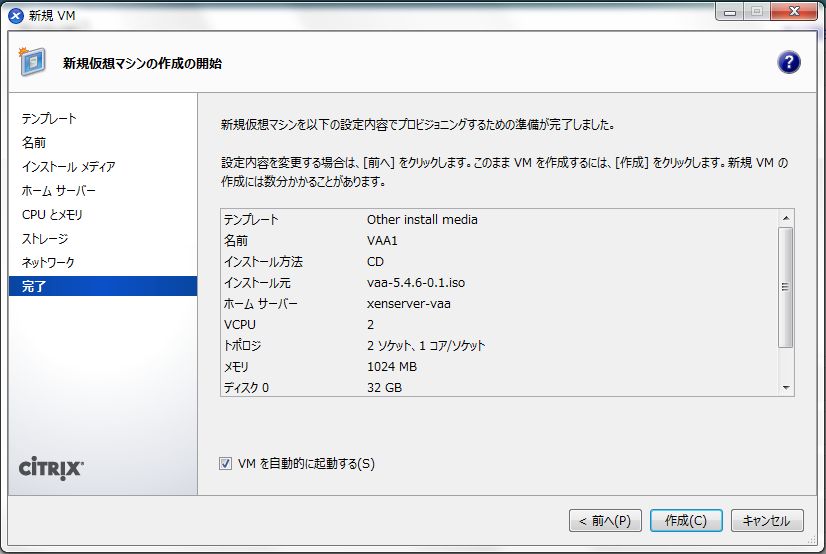

9. 「新規VM」の「完了」画面では、表示されている仮想マシンの設定が正しいか確認し、「作成」をクリックしてください。




1. XenCenterの左ペインから本製品の仮想マシンを選択・右クリックし、コンテキストメニューから「起動」を選択します。
   これにより、本製品のインストール用ISOイメージから仮想マシンが起動します。


2. XenCenterの左ペインから本製品の仮想マシンを選択した状態で「コンソール」タブを開きます。

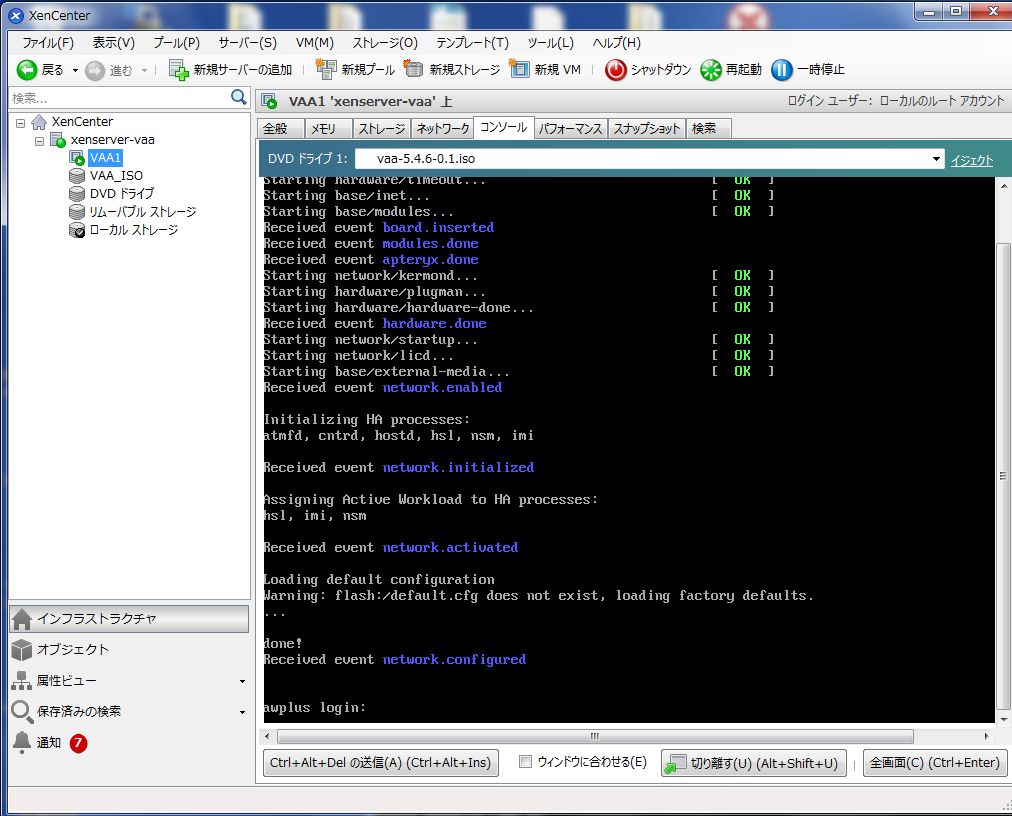

   本製品のコンソール画面が表示され、起動メッセージの後、ログインプロンプトが表示されます。






3. ユーザー名 manager、パスワード friend でログインします。


   awplus login: manager ↓ Password: friend ↓（実際には表示されません）



4. 次のプロンプトが表示されるので、「Y」キーを押すとインストールが開始され、完了するとコマンドプロンプトが表示されます。


   The system has been booted from removable media. Bootup has successfully completed. Install this release to disk? (y/n): y Installing release... OK AlliedWare Plus (TM) 5.4.6 xx/xx/xx xx:xx:xx awplus>



5. 以上で本製品のインストールは完了です。


1. XenCenterの左ペインから本製品の仮想マシンを選択・右クリックし、コンテキストメニューから「起動」を選択します。


2. XenCenterの左ペインから本製品の仮想マシンを選択した状態で「コンソール」タブを開きます。
   本製品のコンソール画面が表示され、起動メッセージの後、ログインプロンプトが表示されます。


   awplus login:

1. XenCenterの左ペインから本製品の仮想マシンを選択・右クリックし、コンテキストメニューから「強制シャットダウン」を選択します。


2. 「VM の強制シャットダウン」ダイアログが表示されますが、特に問題はありませんので、「はい」をクリックします。


3. 以上で本製品の停止は完了です。


1. 本製品の仮想マシンが実行中の場合は、「本製品の停止」 の手順にしたがい、本製品を停止してください。


2. XenCenterの左ペインから本製品の仮想マシンを選択し、「ストレージ」タブをクリックします。


3. 「DVD ドライブ1」セレクトボックスからアップグレード/ダウングレード先バージョンのISOイメージファイルを選択します。


4. 「本製品の起動」 の手順にしたがい、本製品を起動します。


5. XenCenterの左ペインから本製品の仮想マシンを選択した状態で「コンソール」タブを開きます。
   本製品のコンソール画面が表示され、起動メッセージの後、ログインプロンプトが表示されます。


6. ユーザー名 manager、パスワード friend でログインします。


   awplus login: manager ↓ Password: friend ↓（実際には表示されません）



7. 次のプロンプトが表示されるので、「Y」キーを押すとアップグレード/ダウングレードが開始され、完了するとコマンドプロンプトが表示されます。


   The system has been booted from removable media. Bootup has successfully completed. Install this release to disk? (y/n): y Installing release... AlliedWare Plus (TM) 5.4.6 xx/xx/xx xx:xx:xx awplus>



8. 以上で本製品のアップグレード/ダウングレードは完了です。
