バーチャルシャーシスタック(VCS) / 導入


本バージョンにおけるVCSの仕様
基本仕様
併用不可機能
その他注意事項
初期設定から運用までの流れ
必要な機材の準備
スタックメンバーの初期設定
スイッチポートをスタックポートとして使用する
設定手順
関連する情報表示コマンド
スタックメンバーの接続
VCSグループの起動
VCSグループの初期設定
VCSグループの運用設定と運用開始


VCSの設定/運用方法について、各機器に対する初期設定、各機器の接続、VCSグループの起動、VCSグループとしての設定から運用開始まで、順を追って説明します。

本バージョンにおけるVCSの仕様

ファームウェアバージョン5.4.7-2.5におけるVCSの仕様は以下のとおりです。VCSの設定は、以下の各項目を念頭に置きながら進めてください。

基本仕様

Note

併用不可機能

VCS構成時は以下の機能を使用できません。


その他注意事項


初期設定から運用までの流れ

VCSの初期設定から運用までの流れは次のようになります。
  1. 必要な機材の準備
    スタックメンバーとなるスイッチ、スタックモジュール、スタックケーブル、レジリエンシーリンク用のイーサネットケーブルなどを準備します。

    「必要な機材の準備」をご覧ください。

  2. スタックメンバーの初期設定
    VCSの物理的な接続をする前に、各メンバーの設定状態を確認し、必要な初期設定を行っておきます。

    「スタックメンバーの初期設定」をご覧ください。

  3. スタックメンバーの接続
    各メンバーの初期設定が終わったら、メンバー同士を接続してVCSの物理的構成を完成させます。

    「スタックメンバーの接続」をご覧ください。

  4. VCSグループの起動
    接続が完了したら、各メンバーの電源を入れてVCSグループを起動します。本製品は、専用のLED表示でマスターの確認はできませんが、LED ON/OFFボタンによってLED OFF(エコLED)に設定することで、ステータスLED(LED ON設定時にスタックメンバーIDが表示されている場所)の横3セグメントに、マスターであれば上側のライン" ̄"、スレーブであれば下側のライン"_"が点灯します。LED ON設定時にはステータスLEDの表示でメンバーIDがどのように割り振られているか確認できます。また、CLIコマンドを使うことによっても、VCSグループの情報を知ることができます。

    「VCSグループの起動」をご覧ください。

  5. VCSグループの初期設定
    VCSグループが正しく起動したことを確認したら、その後の設定や運用をしやすくするため、IDやプライオリティーの調整など、いくつかの初期設定を行います。

    「VCSグループの初期設定」をご覧ください。

  6. VCSグループの運用設定と運用開始
    VCSグループの初期設定が完了したら、その後はVCSグループを1台のスイッチと見なして、運用ネットワークのための設定を行い、運用を開始します。

    「VCSグループの運用設定と運用開始」をご覧ください。

  7. VCSグループの運用状態確認
    VCSグループの運用を開始したら、CLIで運用状態を定期的に確認します。

    → 運用編の「VCSグループの運用状態確認」をご覧ください。

  8. VCSグループ運用中のメンテナンス作業
    VCSグループ運用中に構成を変更する場合や障害が発生した場合は、メンテナンス作業が必要です。

    → 運用編の「VCSグループ運用中のメンテナンス作業」をご覧ください。

必要な機材の準備

VCSグループを構築するのに必要な機材を手元に準備してください。
Note
本体カッパーポートをスタックポートとして使うこともできます。詳しくは「スイッチポートをスタックポートとして使用する」をご覧ください。

スタックメンバーの初期設定

スタックメンバーとなるスイッチを用意したら、最初に各スイッチを単体で起動し、以下の作業を行ってください。


以下、具体的な手順を説明します。
  1. スタックモジュールやスタックケーブルを装着しない状態でスイッチを単体起動したら、コンソールからログインしてください。

  2. enableコマンドを実行して、特権EXECモードに移行します。
    awplus> enable
    awplus#


  3. show bootコマンドを実行して、通常用と緊急用のファームウェアイメージを確認します。すべてのスイッチで「Current boot image」と「Backup boot image」の設定が同じになっていることを確認してください。違いがある場合は、必要に応じてイメージファイルをダウンロードし、boot systemコマンドを実行して、これらの設定をあわせてください。
    awplus# show boot
    Boot configuration
    --------------------------------------------------------------------------------
    Current software   : x550-5.4.7-2.5.rel
    Current boot image : flash:/x550-5.4.7-2.5.rel (file exists)
    Backup  boot image : Not set
    Default boot config: flash:/default.cfg
    Current boot config: flash:/default.cfg (file exists)
    Backup boot config : Not set
    Autoboot status    : disabled


  4. 同じshow bootコマンドの出力にある「Current boot config」欄を確認します。「(file exists)」と表示されている場合は、スタートアップコンフィグが存在していることを示していますので、その内容をファイルにバックアップしておいてください。これにはcopyコマンドを使って次のようにします。ここでは、例として「StandaloneConfig.cfg」というファイルにバックアップしています。
    awplus# copy startup-config StandaloneConfig.cfg
    Copying..
    Successful operation


  5. スタートアップコンフィグをバックアップしたら、erase startup-configコマンドでスタートアップコンフィグを削除します。show bootコマンドで再度確認すると、「Current boot config」欄の末尾に「(file not found)」と表示されていればスタートアップコンフィグは削除されています。
    awplus# erase startup-config
    Deleting..
    Successful operation
    awplus# show boot
    Boot configuration
    --------------------------------------------------------------------------------
    Current software   : x550-5.4.7-2.5.rel
    Current boot image : flash:/x550-5.4.7-2.5.rel (file exists)
    Backup  boot image : Not set
    Default boot config: flash:/default.cfg
    Current boot config: flash:/default.cfg (file not found)
    Backup boot config : Not set
    Autoboot status    : disabled

  6. 最後に、フィーチャーライセンスの必要な機能を利用する場合は、show licenseコマンドを実行して有効化されているライセンスを確認します。すべてのメンバーで同じライセンスが有効化されていることを確認してください。

    Note
    フィーチャーライセンスが適用された機器でVCS 構成を利用する場合は、各VCS メンバーに同一の「License issue date」を持つフィーチャーライセンスがインストールされている必要があります。各VCS メンバー間でフィーチャーライセンスの「License issue date」が異なる場合には、ライセンスパスワードを更新する必要がありますので、弊社窓口までご連絡ください。フィーチャーライセンスの「License issue date」は、show licenseコマンドでご確認いただけます。

  7. 以上でスタックメンバーの初期設定は完了です。各スイッチの電源を切ってください。

スイッチポートをスタックポートとして使用する

本製品では、QSFP+スロット、1000BASE-T/10GBASE-Tポート(AT-x550-18XTQのみ)、SFP/SFP+スロット(AT-x550-18XSQのみ)によるVCSをサポートしています。

デフォルトで設定されているスタックポート以外の、任意のスイッチポートをスタックポートとして使用する場合には、stackportコマンドにて設定します。
Note
SFPモジュールによるスタックはサポート対象外です。

設定手順

1000BASE-T/10GBASE-TポートとSFP/SFP+スロットをスタックポートとして使用するためには、以下の設定が必要になります。
Note
以下の説明では、すでにスタートアップコンフィグの確認・バックアップ・消去、ファームウェアバージョン、フィーチャーライセンスの確認と統一は完了しているものとします。

  1. グローバルコンフィグモードに移行します。
    awplus> enable
    awplus# configure terminal
    Enter configuration commands, one per line.  End with CNTL/Z.
    awplus(config)#


  2. 現時点のスタックポートを指定し、インターフェースモードに移行します。
    stackportコマンドをno形式で実行し、スイッチポートとして設定します。
    awplus(config)# interface port1.0.17,1.0.21
    % port1.0.17 is currently configured as a stack-port. Use caution when altering its config
    % port1.0.21 is currently configured as a stack-port. Use caution when altering its config

    awplus(config-if)# no stackport
    % Save the config and restart the system for this change to take effect.
    awplus(config-if)# exit


  3. switch provisionコマンドを実行し、スタックメンバー1と2の機種を事前設定します。
    Note
    スタックメンバー分の設定が必要です。
    awplus(config)# switch 1 provision x550-18
    awplus(config)# switch 2 provision x550-18


  4. スタックポートとして使用したいインターフェースを指定し、インターフェースモードに移行します。
    stackportコマンドを実行し、ポート1.0.1-1.0.2、ポート2.0.1-2.0.2をスタックポートとして設定します。
    awplus(config)# interface port1.0.1-1.0.2
    awplus(config-if)# stackport
    % Save the config and restart the system for this change to take effect.
    awplus(config-if)# exit

    awplus(config)# interface port2.0.1-2.0.2
    awplus(config-if)# stackport
    % Save the config and restart the system for this change to take effect.
    awplus(config-if)# end


  5. ここまでに行った設定内容をスタートアップコンフィグに保存します。
    awplus# write
    Building configuration...
    [OK]


以上で設定は完了です。各スイッチの電源を切ってください。

Note
stackportコマンドによる設定は、設定を保存し、機器を再起動するまで有効になりません。

Note
スイッチポートをスタックポートとして使用する場合は、必ず2ポート設定してください。

Note
異なるメディアタイプの2つのポートをスタックポートに設定することは、サポート対象外です。

Note
2つ以上のポートに対してstackportコマンドを実行した場合は、番号の小さい方の2つのポートがスタックポートになります。

Note
なお、以降の説明では原則としてスタックモジュールを使用するものと仮定しています。任意のポートを使用する場合は、これらの差異を念頭に置きつつ、適宜説明を読み替えてください。

関連する情報表示コマンド

上記の設定は、show stackコマンドをdetailオプション付きで実行したときに表示される「Stack portX.Y.Z status」欄で確認できます。
awplus# show stack detail
Virtual Chassis Stacking detailed information

Stack Status:
------------------------------------------------------------------
Operational Status                      Normal operation
Management VLAN ID                      4094
Management VLAN subnet address          192.168.255.0
Virtual Chassis ID                      1010 (0x3f2)
Virtual MAC address                     0000.cd37.03f2
Disabled Master Monitoring              Enabled

Stack member 1:
------------------------------------------------------------------
ID                                      1
Pending ID                              -
MAC address                             0009.41fd.c2cd
Last role change                        Tue Jun 29 07:34:34 2010
Product type                            AT-x550-18XTQ
Role                                    Active Master
Status                                  Ready
Priority                                10
Host name                               awplus
S/W version auto synchronization        On
Resiliency link status                  Not configured
Stack port1.0.17 status                 Learnt neighbor 2
Stack port1.0.21 status                 Learnt neighbor 2

Stack member 2:
------------------------------------------------------------------
ID                                      2
Pending ID                              -
MAC address                             0009.41fd.c285
Last role change                        Tue Jun 29 07:34:40 2010
Product type                            AT-x550-18XTQ
Role                                    Backup Member
Status                                  Ready
Priority                                20
Host name                               awplus-2
S/W version auto synchronization        On
Resiliency link status                  Not configured
Stack port2.0.17 status                 Learnt neighbor 1
Stack port2.0.21 status                 Learnt neighbor 1

1000BASE-T/10GBASE-TポートとSFP/SFP+スロットによるVCSのサポートにより、以下の情報表示コマンドの表示が変更になりました。

スタックメンバーの接続

スタックメンバーの初期設定が終わったら、各スイッチを実際に接続します。
モジュールやケーブルの具体的な装着方法や注意事項については、取扱説明書をご覧ください。
  1. 各スイッチの電源が入っていないことを確認してください。

  2. 各スイッチにスタックモジュールを取り付けます。

  3. 各スイッチをスタックケーブルで接続し、スタックリンクを形成します。

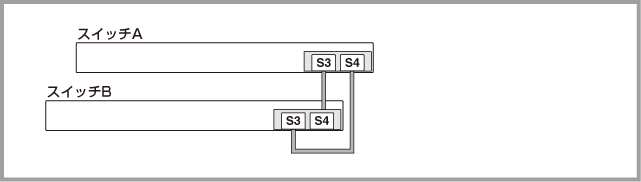

    スイッチ間を接続するときは、必ず番号の異なるスタックポート同士を接続するようにしてください。

    たとえばスイッチA、Bの2台構成の場合は、スイッチAのスタックポート3をスイッチBのスタックポート4に、スイッチBのスタックポート3をスイッチAのスタックポート4に接続します。

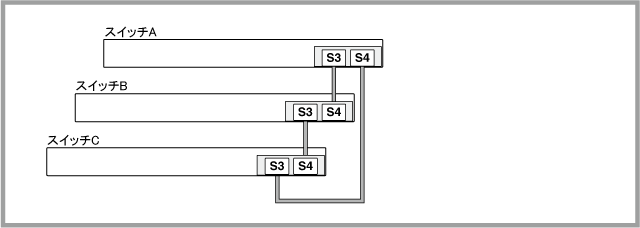

    3台以上の構成の場合も同様で、たとえばスイッチA、B、Cの3台構成の場合は、スイッチAのスタックポート3をスイッチBのスタックポート4に、スイッチBのスタックポート3をスイッチCのスタックポート4に、スイッチCのスタックポート3をスイッチAのスタックポート4に接続します。

    Note
    スタックリンクに冗長性を持たせ、耐障害性を高めるため、通常はスタックケーブルをリング状に接続することをおすすめします。これ以降の説明はすべて、リング状に接続していることを前提としています。


  4. 以上でスタックメンバーの接続は完了です。

VCSグループの起動

スタックメンバーの接続が終わったら、いよいよVCSグループを起動します。これは以下の手順で行います。
  1. 各スイッチに同時に電源を入れます。

  2. 各メンバーは、起動後にメッセージを交換してマスターを選出し、必要に応じてIDの再割り当てを行います。これらが済むと、VCSグループの起動は完了です。これは、各スイッチの本体前面にあるQSFP+スロットLEDとステータスLED(1000BASE-T/10GBASE-TポートやSFP/SFP+ポートをスタックポートとして使用している場合は該当ポート/スロットのLED)を見ることで確認できます。



  3. LED表示に問題がなければVCSグループの起動は完了です。

VCSグループの初期設定

VCSグループが起動したら、その後の設定や運用がしやすいように、スタックメンバーIDやプライオリティーを調整します。また、運用ネットワークとVCS管理用VLAN/サブネットアドレスが重複しないことを確認し、必要なら管理用VLAN/サブネットアドレスを変更します。

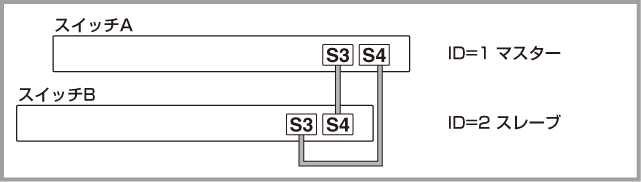

たとえば、2台のスイッチでVCSグループを構成している場合、2台のスイッチを配置順にID=1、ID=2としておき、ID=1をマスターにするのがもっとも直感的で、ケーブルの接続時やポートの設定時にもわかりやすく便利です。

ここでは、例としてVCSグループ起動直後のID割り当てが次のようになったと仮定して、これを前記のようなわかりやすい構成に変更する手順を示します。


  1. いずれかのスイッチにコンソールを接続してログインします。どちらのスイッチにコンソールを接続しても、表示されるのはマスター(VCSグループ)のコンソール画面となります。

  2. enableコマンドを実行して、特権EXECモードに移行します。
    awplus> enable
    awplus#


  3. スタックメンバーIDを変更するため、次のコマンドを実行します。これによりスイッチAがID=1となり、スイッチBがID=2になります。stack renumber cascadeコマンドを実行すると、新しいIDを有効にするため、各スイッチが自動的に再起動します。
    awplus# configure terminal
    Enter configuration commands, one per line.  End with CNTL/Z.
    awplus(config)# stack 2 renumber cascade
    Any existing interface configuration may no longer be valid
    Are you sure you want to renumber and reboot the entire stack? (y/n): y

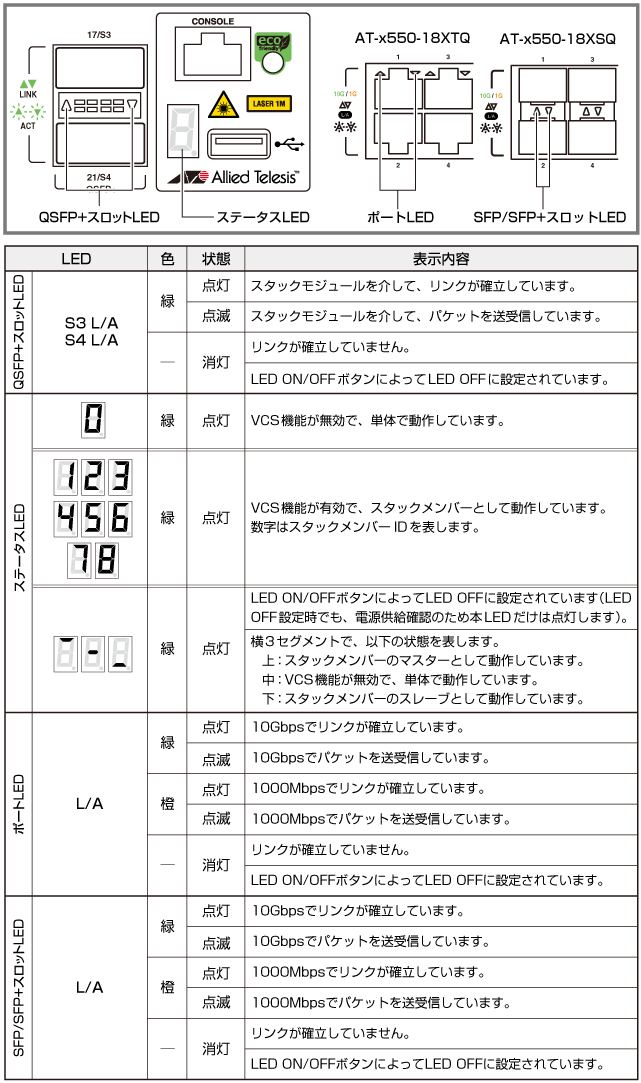

  4. QSFP+スロットLEDとステータスLED(1000BASE-T/10GBASE-TポートやSFP/SFP+ポートをスタックポートとして使用している場合は該当ポート/スロットのLED)でVCSグループの再起動が完了したことを確認します。手順3の操作により、VCSグループのID割り当てと役割分担は次のようになるはずです。


    次にスイッチAをマスターにするため、プライオリティーの変更を行います。

  5. もう一度ログインしたら、hostnameコマンドでVCSグループとしてのホスト名を設定し、VCSグループを識別しやすくします。
    awplus> enable
    awplus# configure terminal
    Enter configuration commands, one per line.  End with CNTL/Z.
    awplus(config)# hostname vcg


  6. スイッチAをマスターにするため、スイッチAのプライオリティーを初期値の128より小さく設定します。ここでは例として64にします。これには、グローバルコンフィグモードのstack priorityコマンドを使います。このコマンドでは対象メンバーをIDで指定するため、ここではスイッチAのIDである1を指定しています。
    vcg(config)# stack 1 priority 64


  7. VCSマスター障害発生時のマスター切り替えをスムーズに行うため、stack virtual-macコマンドでバーチャルMACアドレス機能を有効化します。
    また、stack virtual-chassis-idコマンドで、バーチャルMACアドレスの下位12ビットとして使用されるバーチャルシャーシIDを設定します。

    vcg(config)# stack virtual-mac
    vcg(config)# stack virtual-chassis-id 127

    Note
    同一ネットワーク上に複数のVCSグループが存在するときは、該当するVCSグループ間でバーチャルシャーシID(stack virtual-chassis-id)が重複しないよう注意して設定してください。バーチャルシャーシIDは、show stackコマンドをdetailオプション付きで実行したときに表示される「Virtual Chassis ID」欄で確認できます。
    Note
    バーチャルMACアドレス機能の有効化は、stack virtual-macコマンドで行います。バーチャルMACアドレス機能は初期設定では無効ですが、VCS使用時は必ずバーチャルMACアドレス機能を有効にした状態で運用してください。無効状態での運用はサポート対象外となります。

  8. VCS管理用VLANとサブネットアドレスの確認をし、必要に応じて変更します。運用ネットワークの設計資料を参照して、以下の2点を確認してください。


  9. ここまでに行ったVCSグループに対する初期設定内容をshow running-configコマンドで確認した上でスタートアップコンフィグに保存し、reloadコマンドかrebootコマンドでVCSグループを再起動します。
    vcg(config)# end
    vcg# show running-config
    ...(表示されるコンフィグに問題がないことを確認) ...
    vcg# copy running-config startup-config
    Building configuration...
    [OK]
    Synchronizing file across the stack, please wait..
    File synchronization with stack member-1 successfully completed
    [DONE]
    vcg# reload
    Are you sure you want to reboot the whole stack? (y/n): y


  10. QSFP+スロットLEDとステータスLED(1000BASE-T/10GBASE-TポートやSFP/SFP+ポートをスタックポートとして使用している場合は該当ポート/スロットのLED)でVCSグループの再起動が完了したことを確認します。ここまでの操作により、VCSグループのID割り当てと役割分担は次のようになったはずです。


これでVCSグループとしての初期設定は完了です。

VCSグループの運用設定と運用開始

スタックメンバーの初期設定が完了したら、運用ネットワークのための設定に入ります。VCSグループを仮想的な1台のスイッチと見なして、通常どおりネットワークの設定を行ってください。設定が完了したら最後にレジリエンシーリンクを有効化し、設定を保存してください。
  1. いずれかのスイッチにコンソールを接続してログインします。どちらのスイッチにコンソールを接続しても、表示されるのはマスター(VCSグループ)のコンソール画面となります。

    ログインしたら、単独のスイッチを設定するときと同じようにネットワーク構成に応じたインターフェースやプロトコルの設定を行ってください。

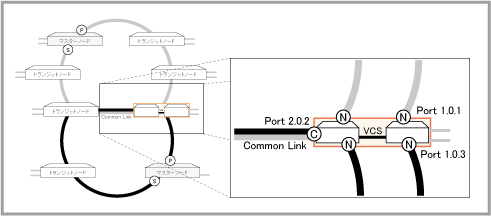

    設定コマンドでスイッチポート番号を指定するときは、「portX.Y.Z」の形式で指定します。

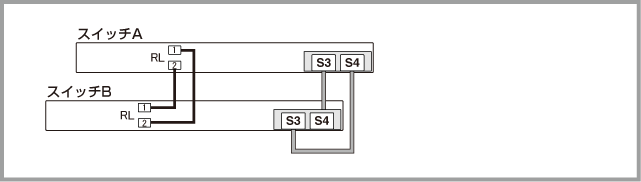

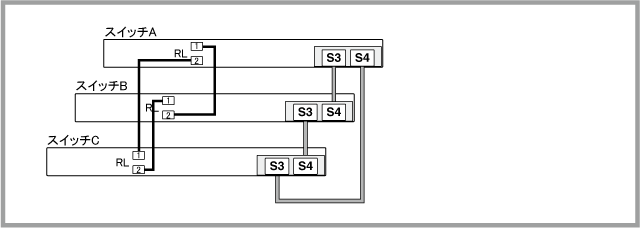

  2. ネットワークの設定が終わったら、レジリエンシーリンクを接続します。
    本体カッパーポート、カッパーモジュール、ダイレクトアタッチケーブルを使用する場合、レジリエンシーリンクを使用しない構成はサポート対象外ですので、運用に入る前に必ずこの設定を行ってください。
    なお、ファイバースタックモジュールを使用する場合、レジリエンシーリンクの使用は任意ですが、使用するときは下記の手順にしたがって設定・接続してください。レジリエンシーリンクを使用しない場合、本手順は不要です。

  3. 設定内容を確認し、スタートアップコンフィグに保存します。
    vcg(config)# end
    vcg# show running-config
    ...(表示されるコンフィグに問題がないことを確認) ...
    vcg# copy running-config startup-config
    Building configuration...
    [OK]
    Synchronizing file across the stack, please wait..
    File synchronization with stack member-2 successfully completed
    [DONE]
    vcg#


  4. これで運用前の設定は完了です。各スイッチのポートを実ネットワークに接続し、運用を開始してください。VCSグループとしての動作状況は、スタンドアローン時にも使用する各種コマンドで確認できるほか、SNMPやログでも確認可能です。また、LED ON/OFFボタンによってLED OFF(エコLED)に設定することで、ステータスLED(LED ON設定時にスタックメンバーIDが表示されている場所)の横3セグメントに、マスターであれば上側のライン" ̄"、スレーブであれば下側のライン"_"が点灯します。
