NoteWeb GUIの画面、メニュー構成、機能などは、製品機種やファームウェア、GUIファイルのバージョンによって異なる可能性があります。
NoteWeb GUIの画面を開いた状態で長期間操作をしない状態が続くと、画面表示が正しく行われなくなることがあります。その場合はいったんログアウトし、再ログインしてください。
Noteファームウェアバージョン5.4.9-0.1以降では、ネットワークマップ（トポロジーマップ）を利用する目的に限り、AT-AR3050S、AT-AR2050Vでも下記のAMFマスター用コマンドを実行可能です。
本解説編では、便宜上これらのコマンドを設定したAT-AR3050S、AT-AR2050Vも「AMFマスター」という言葉で表しますが、AT-AR3050S、AT-AR2050Vは通常のAMFマスターとしての動作はサポートしておりませんのでご注意ください。
また、これらの製品でトポロジーマップを利用するために必要なAMFネットワーク設定については、「設定例集」/「ネットワークマップ」をご参照ください。

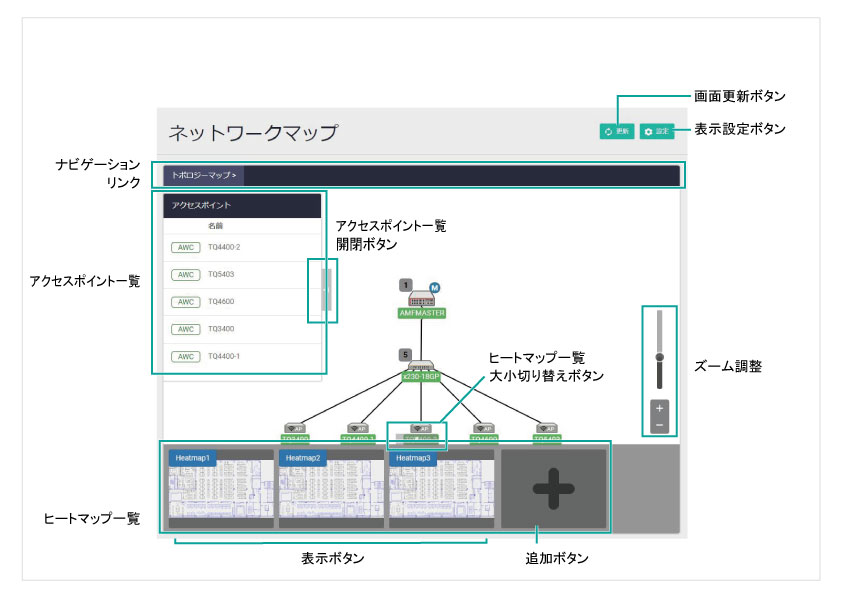

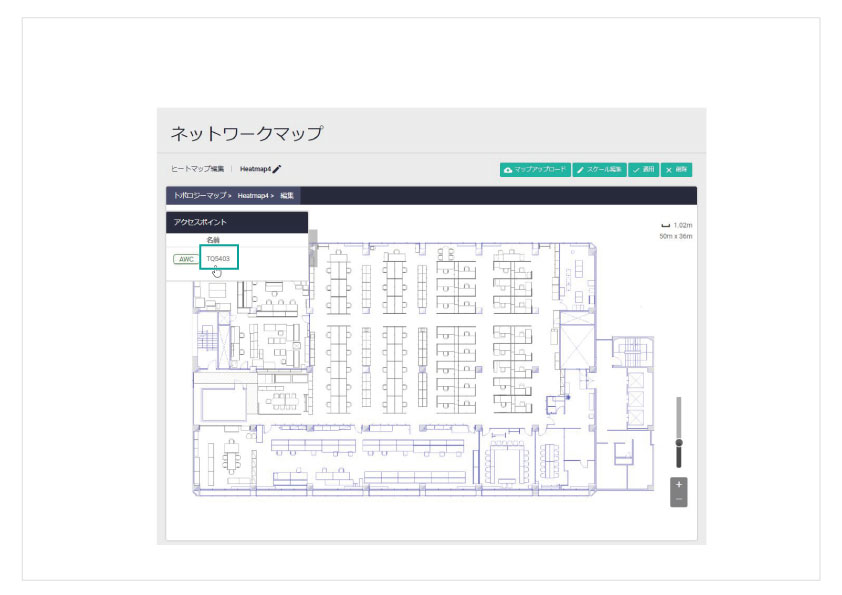

Note無線LANコントローラー機能の管理下にないAPであっても、AMFゲストノードとして認識されている場合はアクセスポイント一覧に表示されますが、管理下にないAPをヒートマップに配置することはサポート対象外です。

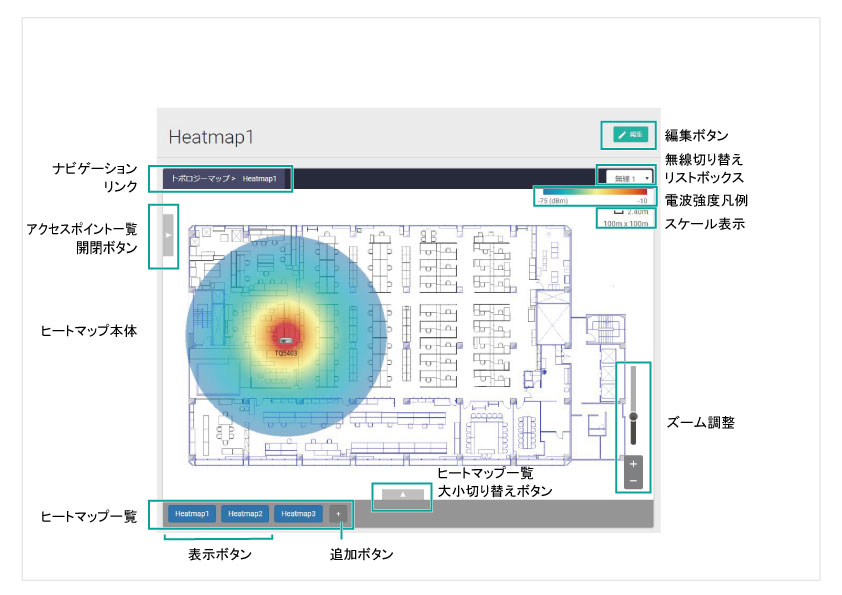

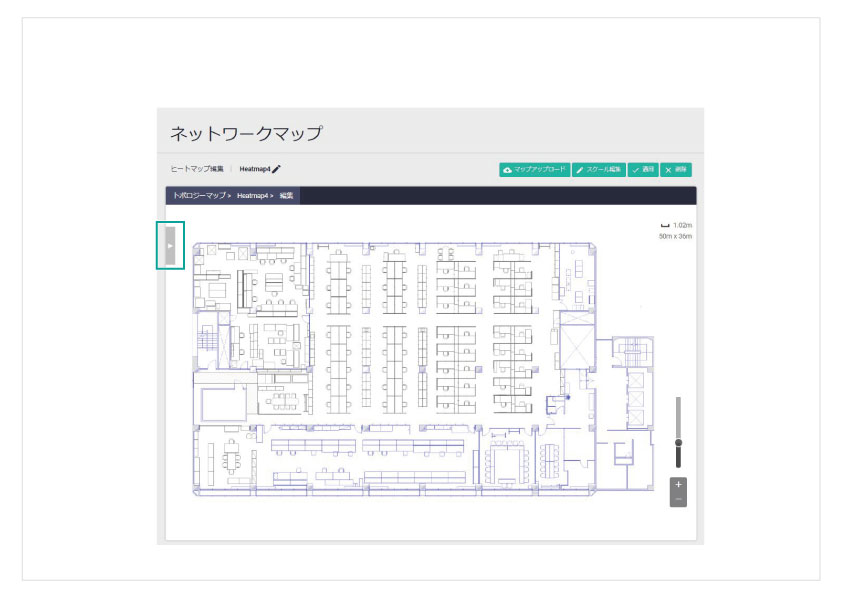

Noteヒートマップ関連の設定情報は、内蔵フラッシュメモリーのルートディレクトリー直下に自動作成される gui-userdata ディレクトリーに保存されます。このディレクトリーを削除したり、内容を手動で変更したりしないようご注意ください。
Notegui-userdata ディレクトリーをバックアップする際はAMFのバックアップ機能をご利用ください。外部メディア等から手動で gui-userdata ディレクトリーを再配置することはサポート対象外です。

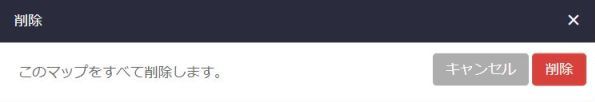

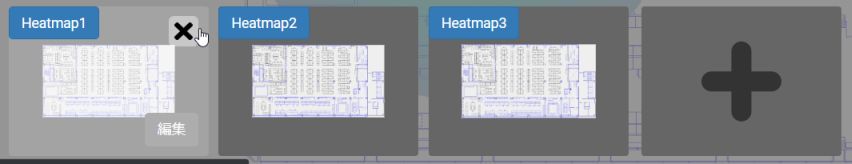

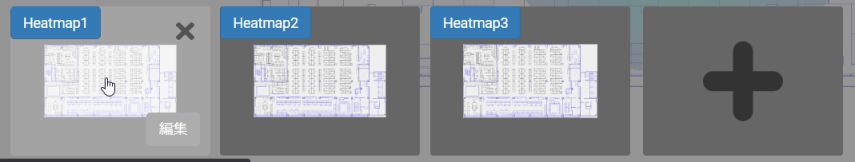

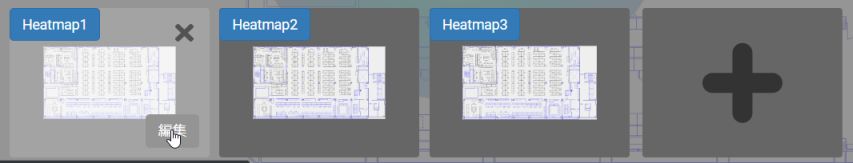

Noteヒートマップ一覧の削除ボタンをクリックした場合は、確認なしに削除されますのでご注意ください。

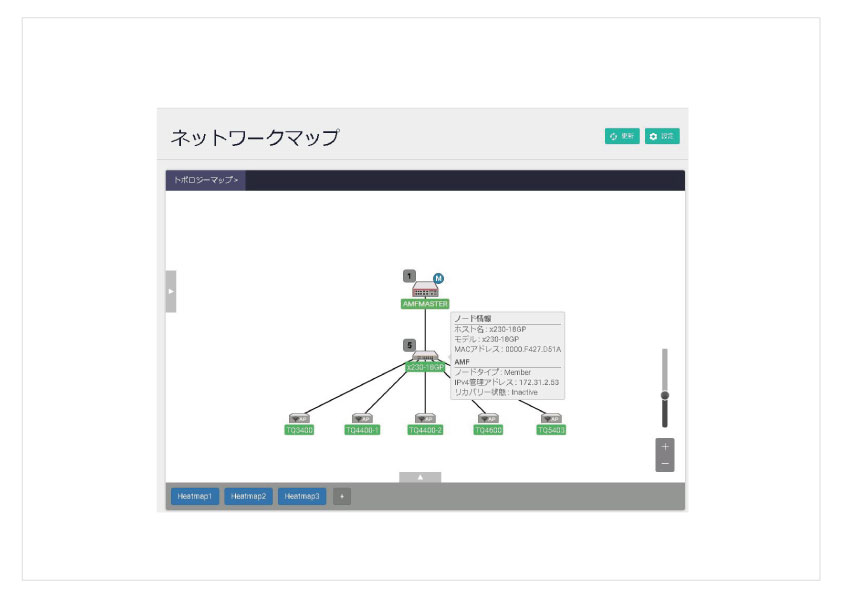

Noteトポロジーマップ上ではノードアイコンの配置を自由に変更できますが、画面を更新すると元の位置に戻ります。
ノード名を表すラベルの色は各ノードの状態を示しています。それぞれの色の意味は下記のとおりです。
| NODENAME | 緑 | AMFノードとして管理されています。あるいは、無線LANコントローラーで管理されています。
また、Web GUI（ネットワークマップ）を実行している製品はAMFや無線LANコントローラー機能の有効・無効と関係なく常に緑で表示されます。 アイコンの左上には配下の接続ノード数が表示されます。水色の背景 5 は配下のノードアイコンを集約していることを、灰色の背景 は配下のノードアイコンを展開していることを示します。集約・展開表示については「ノードアイコンの集約・展開表示」をご覧ください。 さらに、AMFマスターとして動作している場合はアイコンの右上にMが表示されます |
| NODENAME | 青 | AMFゲストノードとして管理されています |
| NODENAME | 橙 | AMFでリカバリー中です |
| NODENAME | 赤 | 無線LANコントローラー上でのステータスがFailedになっています |
アクセスポイント一覧においてノード名の前に表示されるラベルの文字列と色は該当APの管理状態を表しています。それぞれの意味は下記のとおりです。
| AWC | AWC(緑) | 無線LANコントローラーで管理されています |
| Guest | Guest(青) | AMFゲストノードとして管理されています |
| AWC | AWC(赤) | 無線LANコントローラー上でのステータスがFailedになっています |
また、ノード間を接続するリンクの色は次の意味を持ちます。
| 黒 | AMFリンク、AMF仮想リンク、AMFゲストリンクで管理されたリンクです | |
| 緑 | AMFクロスリンクで管理されたリンクです | |
| 灰 | 無線LANコントローラーのみで管理されたリンクです |
Note配下のノードアイコンを集約表示している場合、親ノードの「接続ノード数」の背景が水色になります。集約表示の設定は「トポロジーマップ表示設定」で変更できます。
Note本ダイアログの設定内容は画面を更新すると初期値に戻ります。
Note到達範囲と強度の表示はAPの無線送信出力設定から算出される見通しでの想定到達距離にもとづきます。設置場所の状況（遮蔽、反射など）は考慮されませんので、実際の到達範囲や強度、通信状態とは異なる場合があります。
! # $ % & ( ) - ^ \ = ~ | [ { ; ] + * } , . / < > _

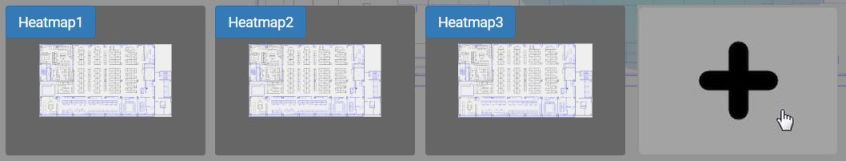

Note背景画像として使用できる画像ファイルの条件は次のとおりです。
- ファイル形式：JPEG（.jpg, .jpeg）、GIF（.gif）、PNG（.png）
- ファイルサイズ：最大4MB

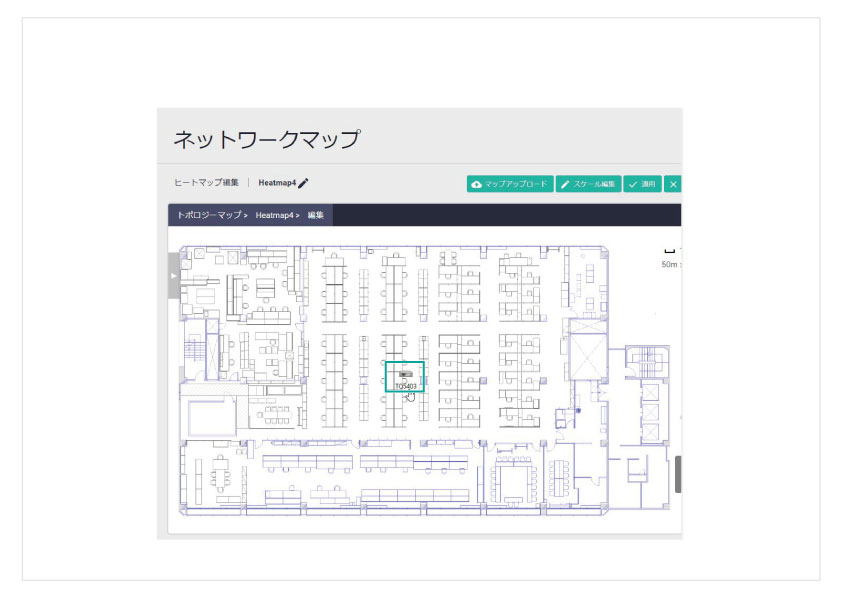

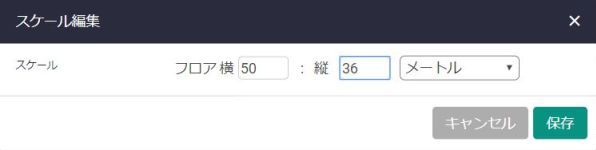

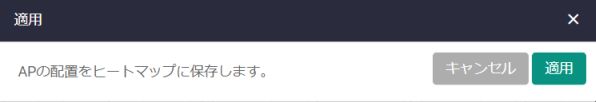

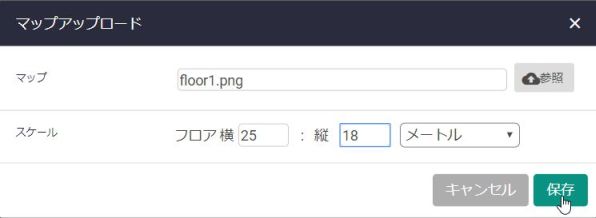

Note「スケール」欄では、背景画像の横幅と縦幅が実際の環境ではどれだけの距離に相当するかを指定します。
なお、背景画像の縦横比と「スケール」欄で指定した縦横比が一致していない場合、縮尺表示は横のスケールと背景画像の横幅を基準に計算され、電波範囲の表示もその縮尺にもとづいて正円で表示されます。
Note「スケール」欄では、背景画像の横幅と縦幅が実際の環境ではどれだけの距離に相当するかを指定します。
なお、背景画像の縦横比と「スケール」欄で指定した縦横比が一致していない場合、縮尺表示は横のスケールと背景画像の横幅を基準に計算され、電波範囲の表示もその縮尺にもとづいて正円で表示されます。
