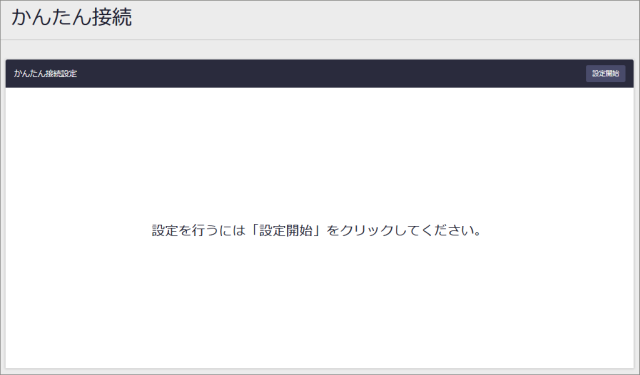

Web GUI / かんたん設定

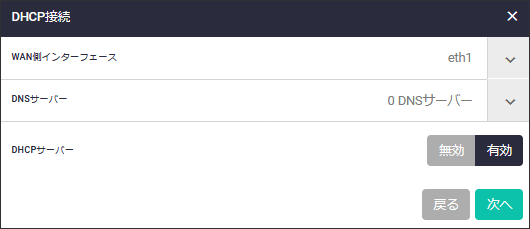

WAN側インターフェース	インターネット接続に使用するインターフェースです。本製品ではeth1（WANポート）のみ選択可能なためデフォルトのままでかまいません。
DNSサーバー	名前解決に使用するDNSサーバーを指定します。 DHCPでDNSサーバーアドレスを自動取得する場合はデフォルトのままでかまいません。固定設定が必要な場合は、右側の下向き矢印をクリックして「+ DNSサーバー追加」をクリックし、DNSサーバーのアドレスを入力してください。
DHCPサーバー	本製品のLAN側インターフェースでDHCPサーバー機能を動作させ、LAN側端末にIPアドレスなどを提供する場合は「有効」を、DHCPサーバー機能を利用しない場合は「無効」を選択してください。

Note
かんたん接続でDHCPサーバーを有効に設定した場合、DHCPサーバーがLAN側端末に割り当てるIPアドレスの範囲は xxx.xxx.xxx.2 ～ xxx.xxx.xxx.254 となります。このため、LAN側インターフェースのIPアドレスが xxx.xxx.xxx.1/24 でない場合、「DHCPサーバー」は「無効」を選択し、かんたん接続の完了後、ネットワークメニューの「DHCPサーバー」からDHCPサーバーを手動で設定してください。

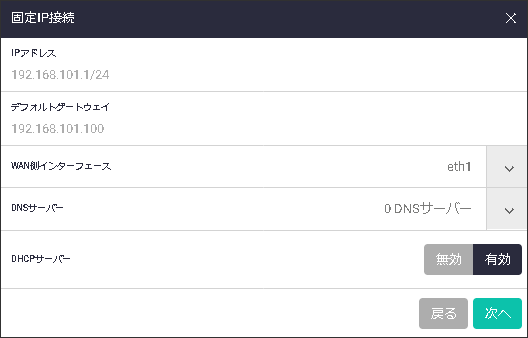

固定IP接続

IPアドレス	WAN側インターフェースに設定するIPアドレスを「192.168.101.1/24」の形式で入力してください。
デフォルトゲートウェイ	インターネット接続に使用する上位ルーター（デフォルトゲートウェイ）のアドレスを入力してください。
WAN側インターフェース	インターネット接続に使用するインターフェースです。本製品ではeth1（WANポート）のみ選択可能なためデフォルトのままでかまいません。
DNSサーバー	名前解決に使用するDNSサーバーを指定します。右側の下向き矢印をクリックして「+ DNSサーバー追加」をクリックし、DNSサーバーのアドレスを入力してください。
DHCPサーバー	本製品のLAN側インターフェースでDHCPサーバー機能を動作させ、LAN側端末にIPアドレスなどを提供する場合は「有効」を、DHCPサーバー機能を利用しない場合は「無効」を選択してください。

Note
かんたん接続でDHCPサーバーを有効に設定した場合、DHCPサーバーがLAN側端末に割り当てるIPアドレスの範囲は xxx.xxx.xxx.2 ～ xxx.xxx.xxx.254 となります。このため、LAN側インターフェースのIPアドレスが xxx.xxx.xxx.1/24 でない場合、「DHCPサーバー」は「無効」を選択し、かんたん接続の完了後、ネットワークメニューの「DHCPサーバー」からDHCPサーバーを手動で設定してください。

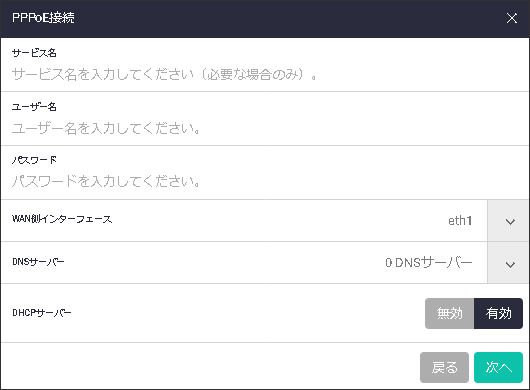

PPPoE接続

サービス名	PPPoEサービス名。通常は空欄のままでかまいません。インターネットサービスプロバイダー（ISP）からPPPoEサービス名を指定されている場合のみ入力してください。
ユーザー名	PPPユーザー名。ISPから通知されたインターネット接続用のユーザー名を入力してください。
パスワード	PPPパスワード。ISPから通知されたインターネット接続用のパスワードを入力してください。
WAN側インターフェース	インターネット接続に使用するインターフェースです。本製品ではeth1（WANポート）のみ選択可能なためデフォルトのままでかまいません。
DNSサーバー	名前解決に使用するDNSサーバーを指定します。 PPPoE接続時にIPCPでDNSサーバーアドレスを自動取得する場合はデフォルトのままでかまいません。固定設定が必要な場合は、右側の下向き矢印をクリックして「+ DNSサーバー追加」をクリックし、DNSサーバーのアドレスを入力してください。
DHCPサーバー	本製品のLAN側インターフェースでDHCPサーバー機能を動作させ、LAN側端末にIPアドレスなどを提供する場合は「有効」を、DHCPサーバー機能を利用しない場合は「無効」を選択してください。

Note
かんたん接続でDHCPサーバーを有効に設定した場合、DHCPサーバーがLAN側端末に割り当てるIPアドレスの範囲は xxx.xxx.xxx.2 ～ xxx.xxx.xxx.254 となります。このため、LAN側インターフェースのIPアドレスが xxx.xxx.xxx.1/24 でない場合、「DHCPサーバー」は「無効」を選択し、かんたん接続の完了後、ネットワークメニューの「DHCPサーバー」からDHCPサーバーを手動で設定してください。

4. 設定内容の確認と保存

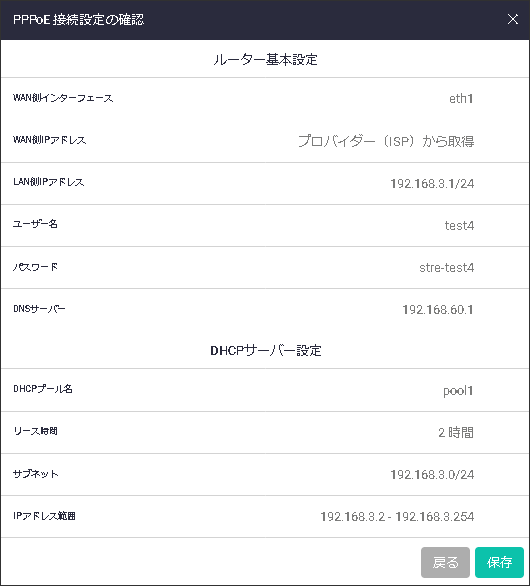

前の画面で入力・選択した設定内容が表示されますので、問題がなければ「保存」をクリックしてください（図はPPPoE接続の例。接続方式によって表示項目は異なります）。

Note
すでにインターネット接続が設定済みの状態で「保存」をクリックすると、ランニングコンフィグ上の既存設定が消去され、新たに設定した内容で置き換えられます。

5. 設定完了

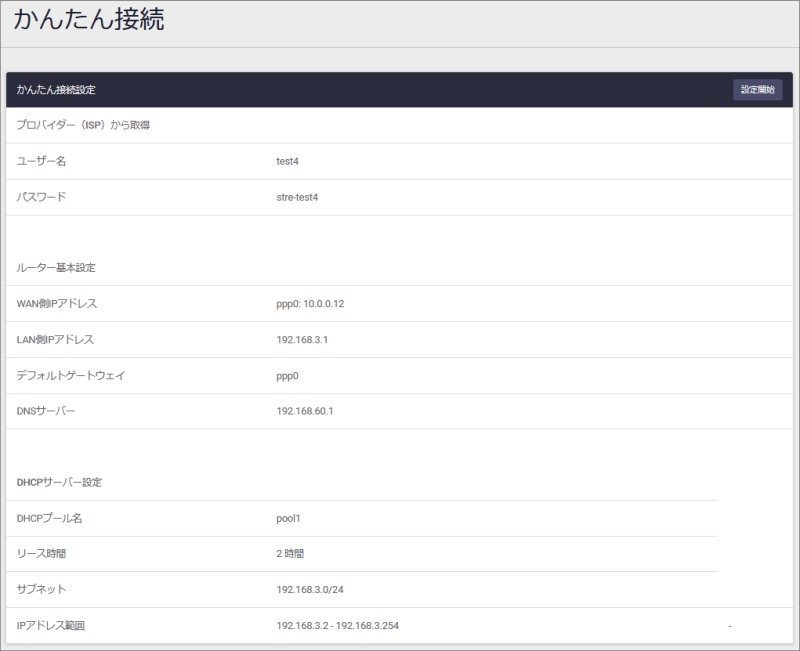

設定保存が完了すると接続状態の要約画面が表示されます（図はPPPoE接続の例。接続方式によって表示項目は異なります）。

Note
かんたん設定で設定した内容はランニングコンフィグに保存され動作に反映されますが、スタートアップコンフィグ（コンフィグファイル）には自動保存されません。設定内容に問題がないことを確認したら、ナビゲーションバーの保存ボタンなどを利用して手動でスタートアップコンフィグに設定を保存してください。

設定済みの状態から「設定開始」ボタンをクリックすると、接続方式の選択画面に移動し、インターネット接続設定を最初からやりなおすことができます。

かんたんVPN

「かんたんVPN」画面では、必要な情報を入力するだけでVPN接続の設定を行うことができます。設定の流れは次のとおりです。

設定開始
接続情報の入力・選択
設定内容の確認と保存
設定完了

1. 設定開始

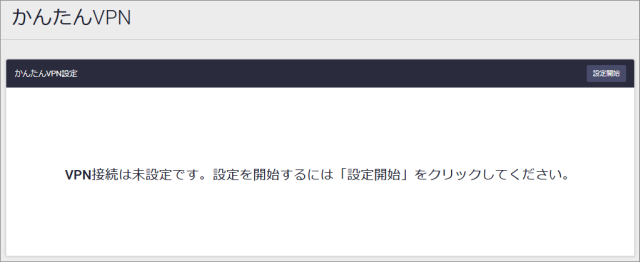

VPN接続が未設定の場合、次の画面が表示されます。設定を開始するには「設定開始」ボタンをクリックしてください。

Note
「かんたんVPN」の設定を開始するにはインターネット接続の設定が完了している必要があります。

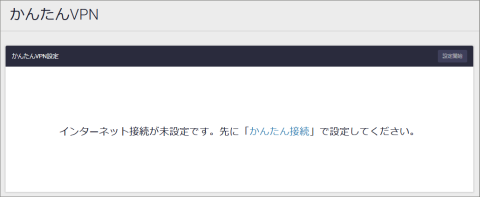

未設定の場合、次の画面が表示されますので、先に「かんたん接続」でインターネット接続の設定を行ってください。

Note
VPN接続が設定済みの場合は接続状態の要約画面が表示されます。
同画面で「設定開始」ボタンをクリックすると、VPN接続設定を最初からやりなおすことができます。

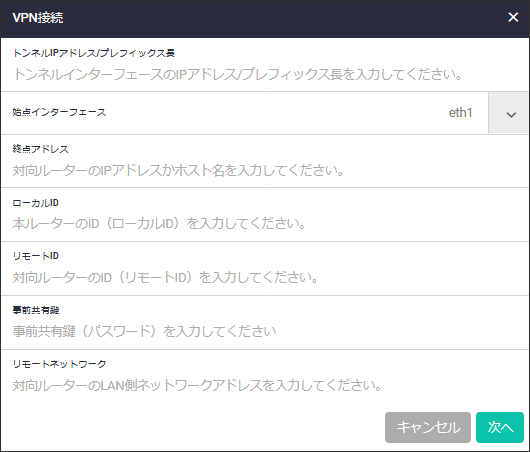

2. 接続情報の入力・選択

VPN接続に必要な情報を入力または選択し、「次へ」をクリックしてください。

トンネルIPアドレス/プレフィックス長	トンネルインターフェースに設定するIPアドレスを「172.16.0.2/30」の形式で入力してください。
始点インターフェース	VPN接続に使用するインターフェースを選択してください。
終点アドレス	VPN接続先（対向ルーター）のIPアドレスまたはホスト名を入力してください。
ローカルID	必要な場合、このルーターのISAKMP ID（ローカルID）を入力してください。
リモートID	必要な場合、対向ルーターのISAKMP ID（リモートID）を入力してください。
事前共有鍵	VPN接続用のパスワード（ISAKMP事前共有鍵）を入力してください。
リモートネットワーク	対向ルーターのLAN側ネットワークアドレスを「192.168.60.0/24」の形式で入力してください

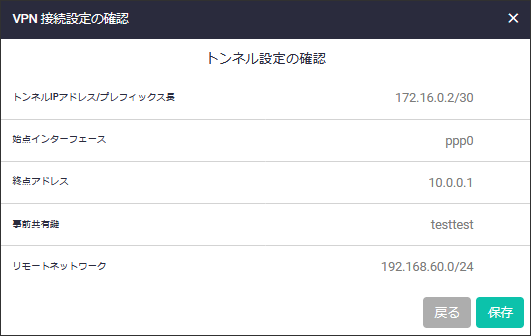

3. 設定内容の確認と保存

前の画面で入力・選択した設定内容が表示されますので、問題がなければ「保存」をクリックしてください。

Note
すでにVPN接続が設定済みの状態で「保存」をクリックすると、ランニングコンフィグ上の既存設定が消去され、新たに設定した内容で置き換えられます。

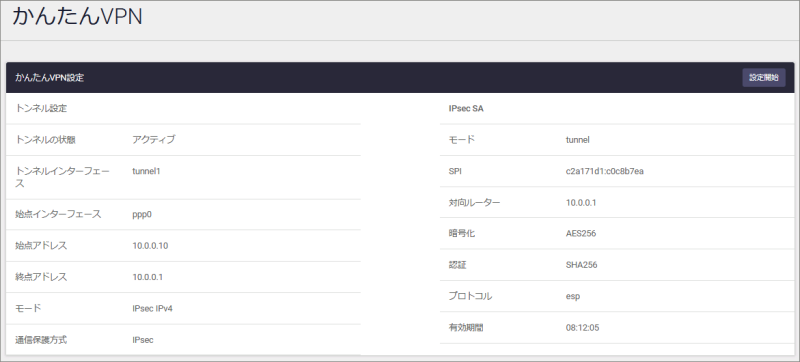

4. 設定完了

設定保存が完了すると接続状態の要約画面が表示されます。

Note
かんたん設定で設定した内容はランニングコンフィグに保存され動作に反映されますが、スタートアップコンフィグ（コンフィグファイル）には自動保存されません。設定内容に問題がないことを確認したら、ナビゲーションバーの保存ボタンなどを利用して手動でスタートアップコンフィグに設定を保存してください。

設定済みの状態から「設定開始」ボタンをクリックすると、接続情報の入力・選択画面に移動し、VPN接続設定を最初からやりなおすことができます。
