設定例集#4: Ethernetによる端末型インターネット接続（DHCPによる動的割り当て）

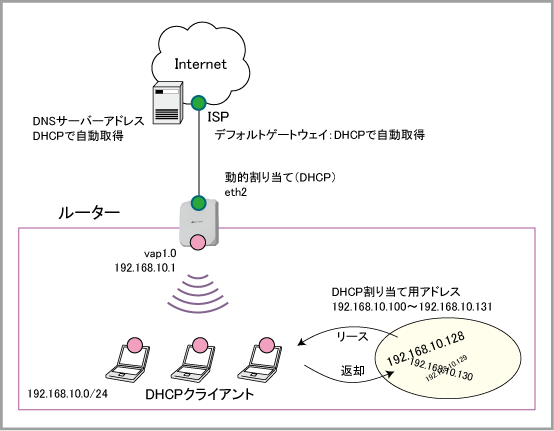

構成

設定開始前に

自動設定の確認と削除

• ネットワークケーブルを接続せずに起動する。
  起動時に自動設定が実行されるための条件の一つに、特定インターフェースのリンクアップがあります。
  ネットワークケーブルを接続しない状態で起動することにより、自動設定の適用を回避できます。


• 自動設定を手動で削除してから設定を行う。
  前記の方法を採用できず自動設定が適用されてしまった場合は、「自動的な設定内容の削除」にしたがって、これらを手動で削除してから設定を開始してください。


システム時刻の設定

• 手動で設定する方法 - 「運用・管理」/「システム」

• NTPで自動設定する方法 - 「運用・管理」/「NTP」


無線（VAP）インターフェースの有効化

1. 無線1を有効にします。


   awplus(config)# wireless ↓
   awplus(config-wireless)# ap-profile local ↓
   awplus(config-wireless-ap-prof)# radio 1 ↓
   awplus(config-wireless-ap-prof-radio)# enable ↓
   awplus(config-wireless-ap-prof-radio)# end ↓


2. 無線設定を適用します。


   awplus# wireless ap-configuration apply ap local ↓


   Note

   本設定例では、ルーターとしての全体的な設定を示すため、無線機能に関してはデフォルト設定を利用した最小限の設定のみを示しています。
   実際の運用にあたっては、無線機能の設定例などをご参照の上、SSID、セキュリティーなど要件にあわせた適切な設定を行ってから本手順（無線設定の適用）を実行してください。


wireless
 network 1
  ssid allied24
 network 17
  ssid allied5-1
 ap-profile local
  radio 1
   enable
   vap 0 network 1
  radio 2
   vap 0 network 17
 ap local

ルーターの設定

1. WANポートeth2のIPアドレスをDHCPで自動取得するように設定します。これにはip address dhcpコマンドを使います。
   IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。


   interface eth2
    ip address dhcp


2. LAN側インターフェースvap1.0にIPアドレスを設定します。これにはip addressコマンドを使います。
   IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。


   interface vap1.0
    ip address 192.168.10.1/24


3. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
   エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

   内部ネットワークを表すゾーン「private」を作成します。
   これには、zone、network、ip subnetの各コマンドを使います。


   zone private
    network dhcp
     ip subnet 0.0.0.0/0 interface vap1.0
    network lan
     ip subnet 192.168.10.0/24


4. 外部ネットワークを表すゾーン「public」を作成します。
   前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。


   zone public
    network wan
     ip subnet 0.0.0.0/0 interface eth2
     host eth2
      ip address dynamic interface eth2


5. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
   これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
   アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

   ここでは、DHCPパケットを表すカスタムアプリケーション「dhcp」を定義します。


   application dhcp
    protocol udp
    sport 67 to 68
    dport 67 to 68


6. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
   これには、firewall、rule、protectの各コマンドを使います。

   ・rule 10 - 内部でのDHCPによる通信を許可します
   ・rule 20 - 内部から内部への通信を許可します（ここでは本製品・端末間の通信）
   ・rule 30 - 内部から外部への通信を許可します
   ・rule 40 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します
   ・rule 50 - 本製品のWAN側インターフェースから外部へのDHCP通信を許可します

   ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。


   firewall
    rule 10 permit dhcp from private.dhcp to private.dhcp
    rule 20 permit any from private.lan to private.lan
    rule 30 permit any from private.lan to public
    rule 40 permit dns from public.wan.eth2 to public.wan
    rule 50 permit dhcp from public.wan.eth2 to public.wan
    protect


7. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
   これには、nat、rule、enableの各コマンドを使います。
   NATの詳細は「UTM」/「NAT」をご覧ください。


   nat
    rule 10 masq any from private to public
    enable


8. LAN側ネットワークに接続されているコンピューターのためにDHCPサーバー機能の設定を行います。
   DHCPサーバー機能の詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

   これには、ip dhcp poolコマンドでDHCPプールを作成し、以下の情報を設定します。

   ・サブネット（network）
   ・リースするIPアドレス（range）
   ・デフォルトゲートウェイ（default-router）
   ・DNSサーバーアドレス（dns-server）
   ・リース時間（lease）


   ip dhcp pool pool10
    network 192.168.10.0 255.255.255.0
    range 192.168.10.100 192.168.10.131
    default-router 192.168.10.1
    dns-server 192.168.10.1
    lease 0 2 0


9. DHCPサーバーを有効化します。これには、service dhcp-serverコマンドを使います。


   service dhcp-server


10. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。


    ip dns forwarding


11. 以上で設定は完了です。


    end


設定の保存

awplus# copy running-config startup-config ↓
Building configuration...
[OK]

awplus# write memory ↓
Building configuration...
[OK]

ファイアウォールログについて

awplus(config)# log buffered level informational facility local5 ↓

awplus# show log | include Firewall ↓

ルーターのコンフィグ

!
interface eth2
 ip address dhcp
!
interface vap1.0
 ip address 192.168.10.1/24
!
zone private
 network dhcp
  ip subnet 0.0.0.0/0 interface vap1.0
 network lan
  ip subnet 192.168.10.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface eth2
  host eth2
   ip address dynamic interface eth2
!
application dhcp
 protocol udp
 sport 67 to 68
 dport 67 to 68
!
firewall
 rule 10 permit dhcp from private.dhcp to private.dhcp
 rule 20 permit any from private.lan to private.lan
 rule 30 permit any from private.lan to public
 rule 40 permit dns from public.wan.eth2 to public.wan
 rule 50 permit dhcp from public.wan.eth2 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 default-router 192.168.10.1
 dns-server 192.168.10.1
 lease 0 2 0
!
service dhcp-server
!
ip dns forwarding
!
end
