設定例集#88： [ 設定例集目次 ] ページ内目次

フレッツ・VPN プライオサービスを利用して、3つの拠点間（ハブ＆スポーク型）をIPsec VPNで接続する構成です。
本設定例では、本社と各支社のみを接続する構成とし、支社間の通信は本社経由で行うものとします。

なお、本サービスでは、プライオCPEの配下にルーターを接続する必要があり、スループットの低下を防ぐために適切なMTUを設定することを推奨します。

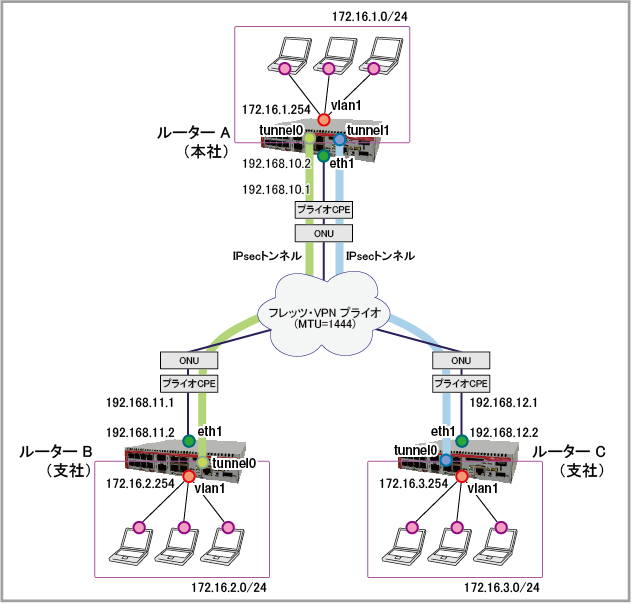

構成

設定例集#88： [ 設定例集目次 ] ページ内目次


ルーターA
ルーターB
ルーターC
ルーターの基本設定
WAN(CPE)側インターフェース eth1 eth1 eth1
WAN(CPE)側（eth1）IPアドレス 192.168.10.2/24 192.168.11.2/24 192.168.12.2/24
LAN側（vlan1）IPアドレス 172.16.1.254/24 172.16.2.254/24 172.16.3.254/24

[事前共有鍵]

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

ルーターAの設定

設定例集#88： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. プライオCPEと接続するWANポートeth1のMTUを変更し、IPアドレスを設定します。これには、mtuコマンドとip addressコマンドを使います。
    Note
    本例では、基本設定で動作しているプライオCPEに接続することを想定しています。
    プライオCPEにカスタマイズ設定（暗号化設定、IPsec設定等）を施している場合は最適なMTU値を設定してください。
    interface eth1
 mtu 1444
 ip address 192.168.10.2/24
  3. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
 ip address 172.16.1.254/24
  4. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secretB address 192.168.11.2
crypto isakmp key secretC address 192.168.12.2
  5. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU（mtu）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    interface tunnel0
 mtu 1374
 tunnel source eth1
 tunnel destination 192.168.11.2
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.1/30
 ip tcp adjust-mss pmtu
  6. 同様にしてIPsecトンネルインターフェースtunnel1を作成します。
    interface tunnel1
 mtu 1374
 tunnel source eth1
 tunnel destination 192.168.12.2
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.5/30
 ip tcp adjust-mss pmtu
  7. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 172.16.2.0/24 tunnel0
ip route 172.16.3.0/24 tunnel1
ip route 192.168.11.0/24 192.168.10.1
ip route 192.168.12.0/24 192.168.10.1
  8. 以上で設定は完了です。
    end

ルーターBの設定

設定例集#88： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. プライオCPEと接続するWANポートeth1のMTUを変更し、IPアドレスを設定します。これには、mtuコマンドとip addressコマンドを使います。
    Note
    本例では、基本設定で動作しているプライオCPEに接続することを想定しています。
    プライオCPEにカスタマイズ設定（暗号化設定、IPsec設定等）を施している場合は最適なMTU値を設定してください。
    interface eth1
 mtu 1444
 ip address 192.168.11.2/24
  3. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
 ip address 172.16.2.254/24
  4. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secretB address 192.168.10.2
  5. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU（mtu）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    interface tunnel0
 mtu 1374
 tunnel source eth1
 tunnel destination 192.168.10.2
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.2/30
 ip tcp adjust-mss pmtu
  6. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 tunnel0
ip route 192.168.10.0/24 192.168.11.1
  7. 以上で設定は完了です。
    end

ルーターCの設定

設定例集#88： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. プライオCPEと接続するWANポートeth1のMTUを変更し、IPアドレスを設定します。これには、mtuコマンドとip addressコマンドを使います。
    Note
    本例では、基本設定で動作しているプライオCPEに接続することを想定しています。
    プライオCPEにカスタマイズ設定（暗号化設定、IPsec設定等）を施している場合は最適なMTU値を設定してください。
    interface eth1
 mtu 1444
 ip address 192.168.12.2/24
  3. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
 ip address 172.16.3.254/24
  4. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secretC address 192.168.10.2
  5. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU（mtu）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    interface tunnel0
 mtu 1374
 tunnel source eth1
 tunnel destination 192.168.10.2
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.6/30
 ip tcp adjust-mss pmtu
  6. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 tunnel0
ip route 192.168.10.0/24 192.168.12.1
  7. 以上で設定は完了です。
    end

設定の保存

設定例集#88： [ 設定例集目次 ] ページ内目次
■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ルーターAのコンフィグ

設定例集#88： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 mtu 1444
 ip address 192.168.10.2/24
!
interface vlan1
 ip address 172.16.1.254/24
!
crypto isakmp key secretB address 192.168.11.2
crypto isakmp key secretC address 192.168.12.2
!
interface tunnel0
 mtu 1374
 tunnel source eth1
 tunnel destination 192.168.11.2
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.1/30
 ip tcp adjust-mss pmtu
!
interface tunnel1
 mtu 1374
 tunnel source eth1
 tunnel destination 192.168.12.2
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.5/30
 ip tcp adjust-mss pmtu
!
ip route 172.16.2.0/24 tunnel0
ip route 172.16.3.0/24 tunnel1
ip route 192.168.11.0/24 192.168.10.1
ip route 192.168.12.0/24 192.168.10.1
!
end

ルーターBのコンフィグ

設定例集#88： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 mtu 1444
 ip address 192.168.11.2/24
!
interface vlan1
 ip address 172.16.2.254/24
!
crypto isakmp key secretB address 192.168.10.2
!
interface tunnel0
 mtu 1374
 tunnel source eth1
 tunnel destination 192.168.10.2
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.2/30
 ip tcp adjust-mss pmtu
!
ip route 0.0.0.0/0 tunnel0
ip route 192.168.10.0/24 192.168.11.1
!
end

ルーターCのコンフィグ

設定例集#88： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 mtu 1444
 ip address 192.168.12.2/24
!
interface vlan1
 ip address 172.16.3.254/24
!
crypto isakmp key secretC address 192.168.10.2
!
interface tunnel0
 mtu 1374
 tunnel source eth1
 tunnel destination 192.168.10.2
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.6/30
 ip tcp adjust-mss pmtu
!
ip route 0.0.0.0/0 tunnel0
ip route 192.168.10.0/24 192.168.12.1
!
end
