NoteVRRPを使用するにはフィーチャーライセンスが必要です。
ライセンスのインストール方法については「運用・管理」/「システム」の「ライセンスキーのインストール」をご参照ください。
Note本製品は、本製品が所属するIPv4ネットワークからバーチャルIPアドレスへのICMPに応答します。
RouterA(config)# router vrrp 100 vlan100 ↓
RouterA(config-router)# virtual-ip 10.100.100.32 backup ↓
RouterA(config-router)# priority 101 ↓
RouterA(config-router)# circuit-failover vlan200 2 ↓
RouterA(config-router)# enable ↓ RouterA(config-router)# exit ↓
RouterA(config)# router vrrp 200 vlan200 ↓
RouterA(config-router)# virtual-ip 10.100.200.32 backup ↓
RouterA(config-router)# priority 101 ↓
RouterA(config-router)# circuit-failover vlan100 2 ↓
RouterA(config-router)# enable ↓
RouterB(config)# router vrrp 100 vlan100 ↓
RouterB(config-router)# virtual-ip 10.100.100.32 backup ↓
RouterB(config-router)# priority 100 ↓
Note優先度100は初期値なので、実際には本コマンドを入力する必要はありません。
RouterB(config-router)# enable ↓ RouterB(config-router)# exit ↓
RouterB(config)# router vrrp 200 vlan200 ↓
RouterB(config-router)# virtual-ip 10.100.200.32 backup ↓
RouterB(config-router)# priority 100 ↓
Note優先度100は初期値なので、実際には本コマンドを入力する必要はありません。
RouterB(config-router)# enable ↓

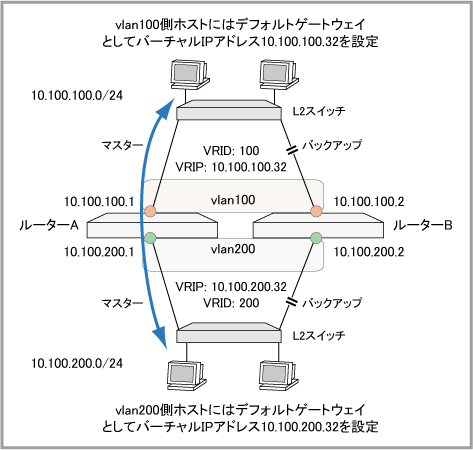

NoteVLANインターフェースは、所属ポートがすべてリンクダウンして初めて「リンクダウン」状態になります。一方、VLAN所属ポートが1ポートでもリンクアップすれば、該当VLANインターフェースは「リンクアップ」状態になります。VRRPでは、VLANインターフェースのリンクアップ、リンクダウンを検出してマスタールーターを切り替えるため、VLAN所属ポートの設定に注意してください。上図のように、マスター、バックアップともVLAN所属ポートを1ポートのみとし、レイヤー2スイッチを介してクライアントや他のルーターと接続すると、確実にリンクダウンを検出させることができます。
