無線機能 / 設定のポイント



操作の流れ

Note
CLIで無線機能の設定変更を行った場合は、必ずwireless ap-configuration apply ap localコマンドを実行し設定変更の適用を行ってください。Web GUIの詳細は「Web GUI」/「無線管理」をご覧ください。

基本の流れ

  1. 特権EXECモードからグローバルコンフィグモードに移行します。
    awplus# configure terminal ↓
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)#

  2. 無線機能の設定を行うため、グローバルコンフィグモードからwirelessコマンドを実行して無線設定モードに移行します。
    awplus(config)# wireless ↓
awplus(config-wireless)#

  3. AP登録・無線モード、APプロファイル・無線モード、無線ネットワークモード、WPAパーソナル/エンタープライズ設定モード、など各モードに移行して無線設定を行います。

  4. 無線設定が完了したら非特権EXECモードに戻り変更の適用を行います。
    awplus# wireless ap-configuration apply ap local ↓

■ 無線機能の設定の確認はshow wireless ap-profileコマンド、show wireless apコマンドで確認できます。
awplus# show wireless ap-profile ↓
AP-PROFILE ID local:
 Description ...................
 Country-Code .................. jp (Disallow to change)
 LED ........................... Disable
  PoE Color .................... Amber
  .
  .
  Legacy Rates ................. all
  MU-MIMO ...................... Disable
  VAP .......................... 2
   Network ..................... 19
  VAP .......................... 10
   Network ..................... 2

VAPとWAN間でのルーティング

VAPとWAN間でルーティング通信を行い、無線の2.4GHz、5GHzのVAPを異なるセグメントで運用する流れを説明します。
ここでは、Web GUIに接続できることを前提に説明しています。

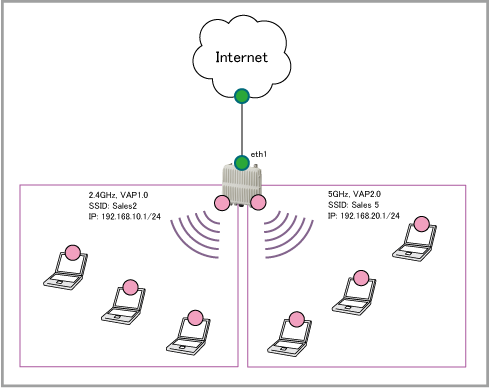

構成例

ここでは、次の構成を例にします。


表 1：インターフェース
インターフェース
IPサブネット
備考
eth1 （※1） WAN側物理インターフェース
vap1.0 (2.4GHz) 192.168.10.1 無線ネットワーク Sales2 はこのVAPに所属
vap2.0 (5GHz) 192.168.20.1 無線ネットワーク Sales5 はこのVAPに所属
※1 WAN側設定は設定例集を参照ください。

表 2：無線設定
SSID
ネットワーク設定
番号
セキュリティー方式
WPAバージョン
暗号プロトコル
セキュリティーキー
Sales2 1 WPAパーソナル WPA3 CCMP(AES) passphrase_for_sales2
Sales5 17 WPAパーソナル WPA3 CCMP(AES) passphrase_for_sales5

手順

  1. はじめにWeb GUIを使用して設定を開始します。Web GUIの詳細は「Web GUI」/「無線管理」をご覧ください。

  2. 無線1の無線の設定を行います。
    1. Web GUIのメニューから無線管理を選択します。
    2. コンテンツ欄上部にある無線1タブをクリックします。
    3. 無線欄の右上にある「設定」ボタンをクリックすると基本設定画面が表示されます。
    4. 「無線送信の状態」を「有効」に設定します。
    5. 「適用」ボタンをクリックし基本設定画面を閉じます。

  3. 無線1のVAP0の設定を行います。
    1. VAP欄のVAP0の列の右端にある「鉛筆アイコン」のボタンをクリックすると基本設定画面が表示されます。
    2. 「SSID」に「Sales2」と入力します。
    3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。
    4. 「キー」に「passphrase_for_sales2」と入力します。
    5. 拡張設定タブをクリックし、その下のセキュリティータブをクリックします。
    6. 「WPAバージョン」をクリックし「WPA3」を選択します。デフォルト設定されているWPA2のアイコンのX印をクリックします。
    7. 「保存」ボタンをクリックし基本設定画面を閉じます。

  4. 無線2の無線の設定を行います。
    1. コンテンツ欄上部にある無線2タブをクリックします。
    2. 無線欄の右上にある「設定」ボタンをクリックすると基本設定画面が表示されます。
    3. 「無線送信の状態」を「有効」に変更します。
    4. 「適用」ボタンをクリックし基本設定画面を閉じます。

  5. 無線2のVAP0の設定を行います。
    1. VAP欄のVAP0の列の右端にある「鉛筆アイコン」のボタンをクリックすると基本設定画面が表示されます。
    2. 「SSID」に「Sales5」と入力します。
    3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。
    4. 「キー」に「passphrase_for_sales5」と入力します。
    5. 拡張設定タブをクリックし、その下のセキュリティータブをクリックします。
    6. 「WPAバージョン」をクリックし「WPA3」を選択します。デフォルト設定されているWPA2のアイコンのX印をクリックします。
    7. 「保存」ボタンをクリックし基本設定画面を閉じます。


  6. Web GUI 右上にある「設定適用」ボタンをクリックすると設定適用画面が表示されます。

  7. 「適用」ボタンをクリックすると、設定適用中の表示に切り替わり「設定適用完了しました」と表示されるまで待ちます。

  8. 次にCLIからIPアドレスの設定を行い、無線設定を適用します。
    awplus(config)# interface vap1.0 ↓
awplus(config-if)# ip address 192.168.10.1/24 ↓
awplus(config-if)# exit  ↓

awplus(config)# interface vap2.0 ↓
awplus(config-if)# ip address 192.168.20.1/24 ↓
awplus(config-if)# end ↓

awplus# wireless ap-configuration apply ap local ↓

上記Web GUI設定により、ランニングコンフィグ上の無線設定は次のようになります。
wireless
 security 1 mode wpa-personal
  key encrypted t6DZN4s5xvnKFe0jeHyFqMc/61/VMvlodNf0S4nY9Hk=
  versions wpa3
  management-frame-protection enable type required
 security 2 mode wpa-personal
  key encrypted t6DZN4s5xvnKFe0jeHyFqIDCt+zj2J2FXdvYe3UMo70=
  versions wpa3
  management-frame-protection enable type required
 network 1
  ssid Sales2
  security 1
 network 17
  ssid Sales5
  security 2
 ap-profile local
  radio 1
   enable
   multicast-tx-rate 11
   vap 0 network 1
  radio 2
   enable
   multicast-tx-rate 6
   vap 0 network 17
 ap local

ブリッジとWAN間でのルーティング

ブリッジとWAN間でルーティング通信を行い、無線の2.4GHz、5GHzをブリッジに所属させ同じセグメントで運用する流れを説明します。
ここでは、Web GUIに接続できることを前提に説明しています。

Note
本手順では無線の設定はWeb GUIを使用して行っていますが、無線の設定をCLIで行う場合はVAPの設定後にwireless ap-configuration apply ap localコマンドを実行してください。VAPを作成した後にブリッジを作成してVAPに適用する場合は、VAP作成後に無線適用が必須となります。

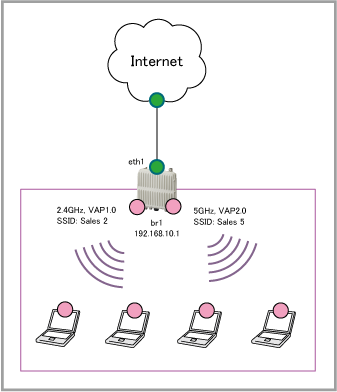

構成例

ここでは、次の構成を例にします。

　
表 3：インターフェース
インターフェース
IPサブネット
備考
eth1 （※1） WAN側物理インターフェース
vap1.0 (2.4GHz) N/A 無線ネットワーク Sales2 はこのVAPに所属
vap2.0 (5GHz) N/A 無線ネットワーク Sales5 はこのVAPに所属
br1 192.168.10.1 VAP1.0、VAP2.0 が所属するソフトウェアブリッジ
※1 WAN側設定は設定例集を参照ください。

表 4：無線設定
SSID
ネットワーク設定
番号
セキュリティー方式
WPAバージョン
暗号プロトコル
セキュリティーキー
Sales2 1 WPAパーソナル WPA3 CCMP(AES) passphrase_for_sales2
Sales5 17 WPAパーソナル WPA3 CCMP(AES) passphrase_for_sales5

手順

  1. はじめにWeb GUIを使用して設定を開始します。Web GUIの詳細は「Web GUI」/「無線管理」をご覧ください。

  2. 無線1の無線の設定を行います。
    1. Web GUIのメニューから無線管理を選択します。
    2. コンテンツ欄上部にある無線1タブをクリックします。
    3. 無線欄の右上にある「設定」ボタンをクリックすると基本設定画面が表示されます。
    4. 「無線送信の状態」を「有効」に設定します。
    5. 「適用」ボタンをクリックし基本設定画面を閉じます。

  3. 無線1のVAP0の設定を行います。
    1. VAP欄のVAP0の列の右端にある「鉛筆アイコン」ボタンをクリックすると基本設定画面が表示されます。
    2. 「SSID」に「Sales2」と入力します。
    3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。
    4. 「キー」に「passphrase_for_sales2」と入力します。
    5. 拡張設定タブをクリックし、その下のセキュリティータブをクリックします。
    6. 「WPAバージョン」をクリックし「WPA3」を選択します。デフォルト設定されているWPA2のアイコンのX印をクリックします。
    7. 「保存」ボタンをクリックし基本設定画面を閉じます。

  4. 無線2の無線の設定を行います。
    1. コンテンツ欄上部にある無線2タブをクリックします。
    2. 無線欄の右上にある「設定」ボタンをクリックすると基本設定画面が表示されます。
    3. 「無線送信の状態」を「有効」に変更します。
    4. 「適用」ボタンをクリックし基本設定画面を閉じます。

  5. 無線2のVAP0の設定を行います。
    1. VAP欄のVAP0の列の右端にある「鉛筆アイコン」ボタンをクリックすると基本設定画面が表示されます。
    2. 「SSID」に「Sales5」と入力します。
    3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAパーソナル」を選択します。
    4. 「キー」に「passphrase_for_sales5」と入力します。
    5. 拡張設定タブをクリックし、その下のセキュリティータブをクリックします。
    6. 「WPAバージョン」をクリックし「WPA3」を選択します。デフォルト設定されているWPA2のアイコンのX印をクリックします。
    7. 「保存」ボタンをクリックし基本設定画面を閉じます。


  6. Web GUI 右上にある「設定適用」ボタンをクリックすると設定適用画面が表示されます。

  7. 「適用」ボタンをクリックすると、設定適用中の表示に切り替わり「設定適用完了しました」と表示されるまで待ちます。

  8. 次にCLIからIPアドレス、ブリッジの設定を行い、無線設定を適用します。
    awplus(config)# bridge 1 ↓

awplus(config)# interface br1 ↓
awplus(config-if)# ip address 192.168.10.1/24 ↓
awplus(config-if)# exit ↓

awplus(config)# interface vap1.0 ↓
awplus(config-if)# bridge-group 1 ↓
awplus(config-if)# exit ↓

awplus(config)# interface vap2.0 ↓
awplus(config-if)# bridge-group 1 ↓
awplus(config-if)# end ↓

awplus# wireless ap-configuration apply ap local ↓

上記Web GUI設定により、ランニングコンフィグ上の無線設定は次のようになります。
wireless
 security 1 mode wpa-personal
  key encrypted t6DZN4s5xvnKFe0jeHyFqMc/61/VMvlodNf0S4nY9Hk=
  versions wpa3
  management-frame-protection enable type required
 security 2 mode wpa-personal
  key encrypted t6DZN4s5xvnKFe0jeHyFqIDCt+zj2J2FXdvYe3UMo70=
  versions wpa3
  management-frame-protection enable type required
 network 1
  ssid Sales2
  security 1
 network 17
  ssid Sales5
  security 2
 ap-profile local
  radio 1
   enable
   multicast-tx-rate 11
   vap 0 network 1
  radio 2
   enable
   multicast-tx-rate 6
   vap 0 network 17
 ap local

ダイナミックVLANの使用

ブリッジに所属している各VAPインターフェースでダイナミックVLANを動作させる流れを説明します。
ここでは、RADIUSサーバーの設定、Web GUIに接続できることを前提に説明しています。
　
Note
本手順では無線の設定はWeb GUIを使用して行っていますが、無線の設定をCLIで行う場合はVAPの設定後にwireless ap-configuration apply ap localコマンドを実行してください。VAPを作成した後にブリッジを作成してVAPに適用する場合は、VAP作成後に無線適用が必須となります。

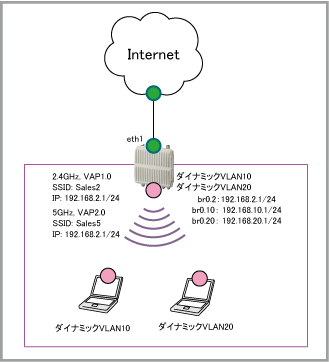

構成例

ここでは、次の構成を例にします。


表 5：インターフェース
インターフェース
IPサブネット
備考
eth1 （※1） WAN側物理インターフェース
vap1.0 (2.4GHz) N/A 無線ネットワーク Sales2 はこのVAPに所属
vap2.0 (5GHz) N/A 無線ネットワーク Sales5 はこのVAPに所属
br0.2 192.168.2.1 VLAN ID2のパケットを送受信するためのサブインターフェース
br0.10 192.168.10.1 VLAN ID10のパケットを送受信するためのサブインターフェース
br0.20 192.168.20.1 VLAN ID20のパケットを送受信するためのサブインターフェース
※1 WAN側設定は設定例集を参照ください。

表 6：無線設定
SSID
ネットワーク設定
番号
セキュリティー方式
WPAバージョン
暗号プロトコル
Sales2 1 WPAエンタープライズ WPA3 CCMP(AES)
Sales5 17 WPAエンタープライズ WPA3 CCMP(AES)

表 7：VLAN設定
VLAN
割り当て方法
用途
2 固定 認証済み端末、VLAN情報無し
10 動的（ダイナミックVLAN） 認証済み端末、VLAN情報有り
20 動的（ダイナミックVLAN） 認証済み端末、VLAN情報有り

手順


  1. はじめにWeb GUIを使用して設定を開始します。Web GUIの詳細は「Web GUI」/「無線管理」をご覧ください。

  2. 無線1の無線の設定を行います。
    1. Web GUIのメニューから無線管理を選択します。
    2. コンテンツ欄上部にある無線1タブをクリックします。
    3. 無線欄の右上にある「設定」ボタンをクリックすると基本設定画面が表示されます。
    4. 「無線送信の状態」を「有効」に設定します。
    5. 「適用」ボタンをクリックし基本設定画面を閉じます。

  3. 無線1のVAP0の設定を行います。
    1. VAP欄のVAP0の列の右端にある「鉛筆アイコン」ボタンをクリックすると基本設定画面が表示されます。
    2. 「SSID」に「Sales2」と入力します。
    3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAエンタープライズ」を選択します。
    4. 「RADIUS 認証グループ」の下向きアイコンをクリックすると選択肢が表示されるので「radius」を選択します。
    5. 「RADIUS アカウンティンググループ」の下向きアイコンをクリックすると選択肢が表示されるので「radius」を選択します。
    6. 拡張設定タブをクリックし、その下のセキュリティータブをクリックします。「ダイナミックVLAN」を有効に変更します。
    7. 「WPAバージョン」をクリックし「WPA3」を選択します。デフォルト設定されているWPA2のアイコンのX印をクリックします。
    8. 「保存」ボタンをクリックし拡張設定画面を閉じます。

  4. 無線2の無線の設定を行います。
    1. コンテンツ欄上部にある無線2タブをクリックします。
    2. 無線欄の右上にある「設定」ボタンをクリックすると基本設定画面が表示されます。
    3. 「無線送信の状態」を「有効」に変更します。
    4. 「適用」ボタンをクリックし基本設定画面を閉じます。

  5. 無線2のVAP0の設定を行います。
    1. VAP欄のVAP0の列の右端にある「編集」ボタンをクリックすると基本設定画面が表示されます。
    2. 「SSID」に「Sales5」と入力します。
    3. 「セキュリティー」の下向きアイコンをクリックすると選択肢が表示されるので「WPAエンタープライズ」を選択します。
    4. 「RADIUS 認証グループ」の下向きアイコンをクリックすると選択肢が表示されるので「radius」を選択します。
    5. 「RADIUS アカウンティンググループ」の下向きアイコンをクリックすると選択肢が表示されるので「radius」を選択します。
    6. 拡張設定タブをクリックし、その下のセキュリティータブをクリックします。「ダイナミックVLAN」を有効に変更します。
    7. 「WPAバージョン」をクリックし「WPA3」を選択します。デフォルト設定されているWPA2のアイコンのX印をクリックします。
    8. 「保存」ボタンをクリックし拡張設定画面を閉じます。


  6. Web GUI 右上にある「設定適用」ボタンをクリックすると設定適用画面が表示されます。

  7. 「適用」ボタンをクリックすると、設定適用中の表示に切り替わり「設定適用完了しました」と表示されるまで待ちます。

  8. 次にCLIからブリッジの設定、VLANの設定、IPアドレスの設定を行い、無線設定を適用します。
    awplus(config)# interface br0 ↓
awplus(config-if)# encapsulation dot1q 2 ↓
awplus(config-if)# encapsulation dot1q 10 ↓
awplus(config-if)# encapsulation dot1q 20 ↓
awplus(config-if)# exit ↓

awplus(config)# interface br0.20 ↓
awplus(config-if)# ip address 192.168.20.1/24 ↓
awplus(config-if)# exit ↓

awplus(config)# interface br0.10 ↓
awplus(config-if)# ip address 192.168.10.1/24 ↓
awplus(config-if)# exit ↓

awplus(config)# interface br0.2 ↓
awplus(config-if)# ip address 192.168.2.1/24 ↓
awplus(config-if)# exit ↓

awplus(config)# interface vap1.0 ↓
awplus(config-if)# bridge-group 0 native vlan 2 ↓
awplus(config-if)# exit ↓

awplus(config)# interface vap2.0 ↓
awplus(config-if)# bridge-group 0 native vlan 2 ↓
awplus(config-if)# end ↓

awplus# wireless ap-configuration apply ap local ↓

上記Web GUI設定により、ランニングコンフィグ上の無線設定は次のようになります。
wireless
 security 1 mode wpa-enterprise
  versions wpa3
  radius authentication group radius
  radius accounting group radius
  ciphers ccmp
  management-frame-protection enable type required
  dynamic-vlan enable
 security 2 mode wpa-enterprise
  versions wpa3
  radius authentication group radius
  radius accounting group radius
  ciphers ccmp
  management-frame-protection enable type required
  dynamic-vlan enable
 network 1
  ssid Sales2
  security 1
 network 17
  ssid allied5
  security 2
 ap-profile local
  radio 1
   enable
   multicast-tx-rate 11
   vap 0 network 1
  radio 2
   enable
   multicast-tx-rate 6
   vap 0 network 17
 ap local
