L2スイッチング / イーサネットCFM（IEEE 802.1ag）

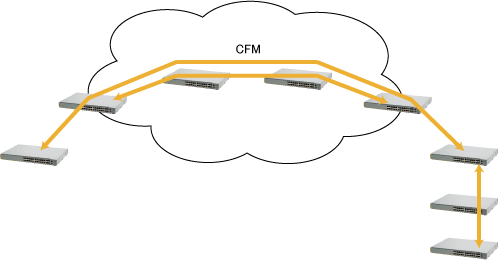

イーサネットCFM（Connectivity Fault Management）は、イーサネットネットワーク上の任意の2点間におけるL2接続性を監視し、接続障害を検出・通知する機能です（IEEE 802.1ag）。
メンテナンスドメイン（MD）
メンテナンスドメイン（MD）は、特定の事業者が管理できるネットワークの範囲を表す802.1agの用語です。メンテナンスドメインは重複していなくてもかまいませんが、完全に入れ子になっている場合はオーバーラップすることもできます。 メンテナンスドメインは最大8レベルまで入れ子にすることができ、低いレベルをより高いレベルの中に包括することができます。 MDが完全に別のものの下に包括されていない限り、重複することはできません。
メンテナンスアソシエーション（MA）
メンテナンスアソシエーション（MA）は、メンテナンスドメイン内の特定のVLANを表す802.1agの用語です。MAは管理対象のVLANセグメントを表します。VLANはしばしばネットワークサービスプロバイダーが顧客に販売する粒度であるため、MAはしばしば「サービス」とも呼ばれます。メンテナンスポイント
MD、MA内に存在するポートを表す用語です。メンテナンスエンドポイント（MEP）
メンテナンスエンドポイント（MEP）はメンテナンスドメインの両端のポートを表す用語です。Up MEPとDown MEPがあり、本製品ではDown MEPをサポートしています。Down MEPは該当ポートで直接CCメッセージを送受信します。自装置側をローカルMEP、対向装置側をリモートMEPと呼びます。MIP（Maintenance Intermediate Point）
MEPとMEPの間に存在するポートを表す用語です。未サポート。CC（Continuity Check）
CC（Continuity Check）は接続障害検出の意味です。接続障害検出は、2つのMEP間で定期的に送受信されるCCメッセージを利用して行われます。MEPは、リモートMEPから一定期間CCメッセージを受信しなかった場合、障害が発生していると見なします。さらに障害が一定期間持続した場合、MEPはアラームを発生します。障害が解消してから一定期間が経過すると、アラームは解除されます。基本設定

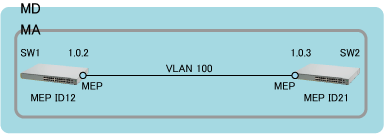

2つのスイッチsw-1とsw-2は、sw-1のインターフェースport1.0.2とsw-2のインターフェースport1.0.3を使用して相互に接続されています。これらのポートは両方ともVLAN 100のタグ付きポートに設定されているものと仮定します。VLANレベルで2つの間の接続が確実に行われるように、これらのポートのVLAN 100上でCCメッセージを送受信するよう設定します。 ここでは、例を単純にするために、文字列形式のMD名とMA名を使っています。CCメッセージによって使用されるレベルは3です。
- イーサネットCFMの動作に必要なONMサービスを有効にします。これにはservice onmコマンドを使います。
sw-1
sw-1(config)# service onmsw-2
sw-2(config)# service onm
- MDインスタンスを作成し、MDインスタンス内にMAインスタンスを作成します。
これには、ethernet cfm domain-nameコマンドとservice ma-name ma-typeコマンドを使います。
sw-1
sw-1(config)# ethernet cfm domain-name MD-INST2 md-type character-string md-type-name MD-12L3 level 3 sw-1(config-ether-cfm)# service ma-name MA-INST2-1 ma-type string ma-type-name MA-12V100 vlan 100 sw-1(config-ether-cfm)# exit
sw-2
sw-2(config)# ethernet cfm domain-name MD-INST2 md-type character-string md-type-name MD-12L3 level 3 sw-2(config-ether-cfm)# service ma-name MA-INST2-1 ma-type string ma-type-name MA-12V100 vlan 100 sw-2(config-ether-cfm)# exit
- ポート上にローカルMEPインスタンスを作成します。
これには、ethernet cfm mepコマンドを使います。
sw-1
sw-1(config)# interface port1.0.2 sw-1(config-if)# ethernet cfm mep down mpid 12 domain-name MD-INST2 ma-name MA-INST2-1 sw-1(config-if-eth-cfm-mep)# exit sw-1(config-if)# exit
sw-2
sw-2(config)# interface port1.0.3 sw-2(config-if)# ethernet cfm mep down mpid 21 domain-name MD-INST2 ma-name MA-INST2-1 sw-2(config-if-eth-cfm-mep)# exit sw-2(config-if)# exit
- ポート上にリモートMEPインスタンスを作成します。
これには、ethernet cfm domain-nameコマンドとmep crosscheckコマンドを使います。
sw-1
sw-1(config)# ethernet cfm domain-name MD-INST2 sw-1(config-ether-cfm)# mep crosscheck mpid 21 ma-name MA-INST2-1 sw-1(config-ether-cfm)# exit
sw-2
sw-2(config)# ethernet cfm domain-name MD-INST2 sw-2(config-ether-cfm)# mep crosscheck mpid 12 ma-name MA-INST2-1 sw-2(config-ether-cfm)# exit
- ポート上でCCメッセージを有効にします。
これには、ethernet cfm mepコマンドとmep activeコマンドとcc multicastコマンドを使います。
sw-1
sw-1(config)# interface port1.0.2 sw-1(config-if)# ethernet cfm mep down mpid 12 domain-name MD-INST2 ma-name MA-INST2-1 sw-1(config-if-eth-cfm-mep)# mep active true sw-1(config-if-eth-cfm-mep)# cc multicast state enable sw-1(config-if-eth-cfm-mep)# end
sw-2
sw-2(config)# interface port1.0.3 sw-2(config-if)# ethernet cfm mep down mpid 21 domain-name MD-INST2 ma-name MA-INST2-1 sw-2(config-if-eth-cfm-mep)# mep active true sw-2(config-if-eth-cfm-mep)# cc multicast state enable sw-2(config-if-eth-cfm-mep)# end
- 設定を確認します。
これには、show ethernet cfm serviceコマンドを使います。
正常時の例
sw-1# show ethernet cfm service CFM Domain Name CFM Service Name VLAN Defect -------------------------------------------------------------------------------- MD-INST2 MA-INST2-1 100 .....
障害発生時の例
sw-1# show ethernet cfm service CFM Domain Name CFM Service Name VLAN Defect -------------------------------------------------------------------------------- MD-INST2 MA-INST2-1 100 ..3..
