無線LANコントローラー（AWC対応） / 概要

管理対象アクセスポイント

管理可能数とライセンス

• 無線アクセスポイント
  無線LANコントローラーは標準（ライセンスなし）でアクセスポイントを5台まで管理できます。
  また、ライセンスをご購入いただくことにより、最大105台のアクセスポイントを管理できます。


• 無線クライアント
  2000台


アニュアルライセンスのインストールと確認

インストール

1. 本製品のCLIでdirコマンドを入力し、ライセンスキー（バイナリー形式ファイル）が、ディレクトリーに存在することを確認します。


   awplus# dir
   1888 -rwx Jan 01 2020 14:14:06  AWC-license.bin




2. license update fileコマンドを入力し、パラメーターにライセンスキーを指定します。

   • バイナリー形式ファイル名が「AWC-license.bin」の例


     awplus# license update file AWC-license.bin




3. show license externalコマンドで、ライセンスが適用されていることを確認します。


   awplus# show license external

   Features with installed entitlements:

   AWC

        Currently licensed:            Yes
        Access points:                   20

        Start date:                      01 Jan 2020 09:00
        Expiry date:                     01 Jan 2021 08:59
        Access points:                   20

   AWC Channel Blanket

        Currently licensed:            Yes
        Access points:                   5

        Start date:                      01 Jan 2020 09:00
        Expiry date:                     01 Jan 2021 08:59
        Access points:                   5

   AWC Smart Connect

        Currently licensed:            Yes
        Access points:                   5

        Start date:                      01 Jan 2020 09:00
        Expiry date:                     01 Jan 2021 08:59
        Access points:                   5


アニュアルライセンスの有効期間

アニュアルライセンスの期限が過ぎた場合の表示

awplus# show license external

Features with installed entitlements:

No active entitlements found.

awplus# show license external stored

Feature entitlements stored on this unit

AWC

     Start date:                         01 Jan 2020 09:00
     Expiry date:                       01 Jan 2021 08:59
     Access points:                   20

AWC Channel Blanket

     Start date:                         01 Jan 2020 09:00
     Expiry date:                       01 Jan 2021 08:59
     Access points:                   5

AWC Smart Connect

     Start date:                         01 Jan 2020 09:00
     Expiry date:                       01 Jan 2021 08:59
     Access points:                   5

延長用アニュアルライセンスの適用

awplus# license update file AWC-license.bin ↓
 % Error: This file, or a more recent one, has already been applied to this unit.

設定要素

• 全体設定
  無線LANコントローラーの有効・無効、管理IPアドレス、不正AP検出機能の有効無効を制御します。


• セキュリティー設定
  個々の無線ネットワークやWDS接続に適用するセキュリティー設定を定義する要素で、無線ネットワーク設定やWDS接続設定から参照されます。
  具体的には、WEP/WPAパーソナル/WPAエンタープライズなどのセキュリティー方式や、セキュリティーキー（WEP/WPAパーソナル）、RADIUSサーバー（WPAエンタープライズ）などを指定します。


• MACフィルター
  無線LANコントローラー管理下の各APでMACアドレスフィルタリング（MACフィルタリング）を行うときに参照するMACアドレスリストです。
  AP共通設定（APプロファイル）から参照されます。使用方法については「無線LANコントローラー（AWC対応）」/「MACフィルター」をご覧ください。


• 無線ネットワーク設定
  各無線ネットワークの設定を定義する要素で、AP共通設定（APプロファイル）から参照されます。また、セキュリティー設定を参照します。
  具体的には、SSIDやVLAN、セキュリティー方式などを指定します。


• キャプティブポータル
  キャプティブポータル（Web認証）の設定を行うための要素で、無線ネットワーク設定の一部として作成します。使用方法については「無線LANコントローラー（AWC対応）」/「キャプティブポータル」をご覧ください。


• AP共通設定（APプロファイル）
  各APに設定すべき項目のうち、複数APに共通して適用可能な項目をくくりだして定義する要素です。
  具体的には製品シリーズ、ハードウェア構成、無線モード（プロトコル）、所属先無線ネットワークなどを指定します。
  たとえば、同じ無線ネットワークに配置する同一ハードウェア構成のAPには基本的に同じ設定を行うことになるため、共通のAPプロファイルが効果を発揮します。
  なお、設定対象のAPが1台であってもAPプロファイルの作成は必要です。
  APを無線LANコントローラーの管理対象として登録する際には、APのIP/MACアドレスとともにAPプロファイルを指定することで基本的な設定を適用します。
  すなわち、APプロファイルはAP個別設定（AP登録）から参照されます。また、APプロファイルからは、VAP（バーチャルAP）ごとに無線ネットワーク設定を参照します。


• チャンネルブランケット
  無線LANコントローラー管理下の各APでブランケット型の無線ネットワークを構築するチャンネルブランケット機能を設定するための要素です。
  AP共通設定（APプロファイル）の一部として作成します。使用方法については「無線LANコントローラー（AWC対応）」/「チャンネルブランケット」をご覧ください。


• スマートコネクト
  無線LANコントローラー管理下の各APで弊社独自のAP間無線接続技術であるAWC-SC（AWC-Smart Connect）を使用するための要素です。
  AP共通設定（APプロファイル）から参照されます。使用方法については「無線LANコントローラー（AWC対応）」/「スマートコネクト」をご覧ください。


• AP個別設定（AP登録）
  無線LANコントローラーの管理対象とする個々のAPを登録するための要素です。個々の管理下APを示すためにも使います。
  具体的にはIPアドレス、MACアドレス、適用するAP共通設定（APプロファイル）などを指定します。
  送信出力や使用チャンネルなどの設定を特定のAPだけを対象に実行することもできます。
  AP登録からはAPプロファイルを参照します。また、WDS接続設定から参照されます。


• WDS接続設定
  管理下APが構築するWDS接続（無線ブリッジ）の設定を定義する要素で、AP個別設定（AP登録）とセキュリティー設定を参照します。


• タスク設定
  スケジュールにもとづいて自動実行するオペレーションを定義する要素です。
  管理下APへの設定適用、ファームウェア更新、AWC計算の実行と計算結果の適用をスケジュールすることができます。


基本設定（クイックツアー）

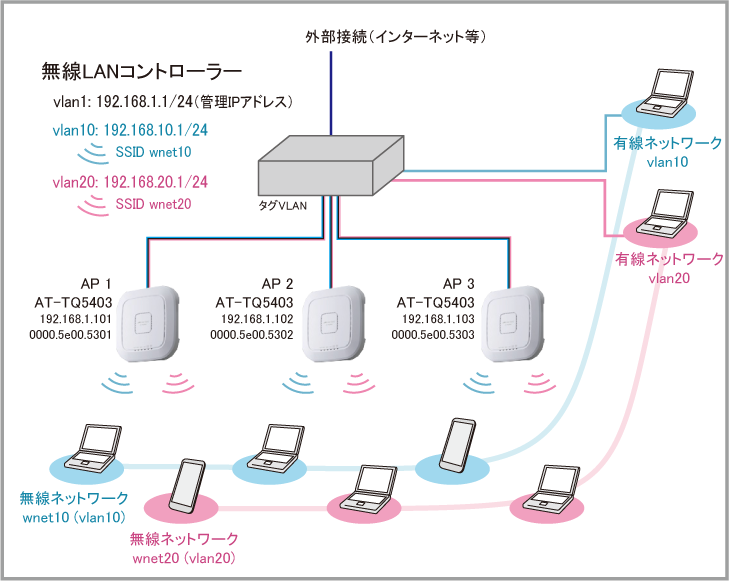

構成例

• 無線LANコントローラー（本製品）、スイッチの有線ネットワーク設定（VLAN、IPアドレス、NTP、DHCPサーバー、インターネット接続、ファイアウォールなど）。

• 無線APのIPアドレス設定（無線AP単独で実施）


設定の流れ

1. 無線LANコントローラー機能の有効化（全体設定）
   無線LANコントローラーの管理IPアドレスを指定し、同機能を有効化します。


2. セキュリティー設定の作成
   無線ネットワークごとにセキュリティー方式やキーを定義します（例：WPAパーソナルでキーはxxxx）。


3. 無線ネットワーク設定の作成 → セキュリティー設定を指定
   無線ネットワークごとにSSID、VLAN、セキュリティーなどを定義します。


4. AP共通設定（APプロファイル）の作成 → VAPごとに無線ネットワーク設定を指定
   同一製品シリーズ、同一ネットワークのAP単位で、無線モード、所属先無線ネットワークなどを定義します（例：無線1では802.11b/g/nでwnet10所属、無線2は802.11a/n/acでwnet10所属）。VAP（バーチャルAP。マルチSSID）により複数の無線ネットワークに所属させることも可能です。


5. 無線APの登録（AP個別設定） → AP共通設定（APプロファイル）を指定
   AP単位で、適用するAP共通設定（APプロファイル）や送信出力、使用チャンネルなどの個別設定を行います。


6. AWCのスケジュール設定（タスク設定）
   AWC計算のスケジュールや設定適用のタイミングなどを設定します。


無線LANコントローラー機能の有効化（全体設定）

1. 無線LANコントローラー機能の全体設定を行うため、グローバルコンフィグモードからwirelessコマンドを実行して無線LANコントローラーモードに入ります。


   awplus(config)# wireless




2. 同モードのmanagement addressコマンドで無線LANコントローラーの管理IPアドレス（APとの通信に使用するIPアドレス）を指定します。
   管理IPアドレスには、本製品のインターフェースに設定されているIPアドレスの中で、APとの通信が可能なアドレスを指定してください。


   awplus(config-wireless)# management address 192.168.1.1




3. enableコマンドで無線LANコントローラー機能を有効にします。


   awplus(config-wireless)# enable


awplus> show wireless
Wireless Controller Mode ........ Enable
Management IP Address ........... 192.168.1.1
Rogue AP Detection .............. Enable

セキュリティー設定の作成

• WEP: security mode wepコマンド（無線LANコントローラーモード）

• WPAパーソナル: security mode wpa-personalコマンド（無線LANコントローラーモード）

• WPAエンタープライズ: security mode wpa-enterpriseコマンド（無線LANコントローラーモード）


1. 無線ネットワーク「wnet10」（ID=10）ではWPAパーソナルを使うため、security mode wpa-personalコマンドを実行してWPAパーソナル設定モードに入ります。ここではわかりやすさのため、セキュリティー設定番号は無線ネットワーク番号と同じ「10」としています。


   awplus(config-wireless)# security 10 mode wpa-personal




2. keyコマンドでセキュリティーキーを指定します。


   awplus(config-wireless-sec-wpa-psnl)# key passphrase_for_wnet10
   awplus(config-wireless-sec-wpa-psnl)# exit




3. 同様にして無線ネットワーク「wnet20」（ID=20）用のセキュリティー設定「20」を作成します。


   awplus(config-wireless)# security 20 mode wpa-personal
   awplus(config-wireless-sec-wpa-psnl)# key passphrase_for_wnet20
   awplus(config-wireless-sec-wpa-psnl)# exit


awplus> show wireless security brief
ID    Mode           Assigned cnt.
----- -------------- -------------
10    wpa-personal    1
20    wpa-personal    1

無線ネットワーク設定の作成

1. networkコマンドで無線ネットワーク「wnet10」（ID=10）の設定を作成し、同設定を編集するための無線ネットワークモードに入ります。


   awplus(config-wireless)# network 10




2. ssidコマンドでSSIDを指定します。


   awplus(config-wireless-network)# ssid wnet10




3. vlanコマンドで所属VLANを指定します。


   awplus(config-wireless-network)# vlan 10




4. securityコマンドでセキュリティーを指定します。ここで指定するのは、前の手順で作成済みのセキュリティー設定番号です。


   awplus(config-wireless-network)# security 10
   awplus(config-wireless-network)# exit




5. 同様にして無線ネットワーク「wnet20」（ID=20）の設定を作成します。


   awplus(config-wireless)# network 20
   awplus(config-wireless-network)# ssid wnet20
   awplus(config-wireless-network)# vlan 20
   awplus(config-wireless-network)# security 20
   awplus(config-wireless-network)# exit


awplus> show wireless network brief
ID    VLAN SSID                             Hide  Sec ID MAC-Auth Web-Auth
----- ---- -------------------------------- ----- ------ -------- --------
   10   10 wnet10                               -     10        -        -
   20   20 wnet20                               -     20        -        -

AP共通設定（APプロファイル）の作成

1. ap-profileコマンドでAP「1」,「2」,「3」（AT-TQ5403）に適用するためのAPプロファイル「1」を作成し、同プロファイルの内容を編集するためのAPプロファイルモードに入ります。


   awplus(config-wireless)# ap-profile 1




2. hwtypeコマンドでAPプロファイルの適用対象機種を指定します。
   本設定例ではAT-TQ5403を使用しているため、次のように設定します。
   他の機種を指定する方法については、hwtypeコマンドのページをご参照ください。


   awplus(config-wireless-ap-prof)# hwtype at-tq5403




3. radioコマンドで無線インターフェース「1」（2.4GHz帯）を指定し、同インターフェースの設定を行うためのAPプロファイル・無線モードに入ります。


   awplus(config-wireless-ap-prof)# radio 1




4. enableコマンドで無線電波の送受信を有効にします。


   awplus(config-wireless-ap-prof-radio)# enable




5. vapコマンドで所属先の無線ネットワークを指定します。
   VAPはバーチャルAPの略ですが、マルチSSIDとも呼ばれ、1つの無線インターフェース上に複数の無線ネットワーク（SSID）を作成することのできる機能です。
   1つの無線インターフェースには0～7の8個のVAPを作成して、それぞれを異なる無線ネットワークに所属させることが可能です。
   本例では各APを無線ネットワーク「wnet10」と「wnet20」に所属させるため、各無線インターフェース上に2つずつVAPを設定します。VAP番号は「0」「1」を使うものとします。


   awplus(config-wireless-ap-prof-radio)# vap 0 network 10
   awplus(config-wireless-ap-prof-radio)# vap 1 network 20
   awplus(config-wireless-ap-prof-radio)# exit




6. 同様に無線インターフェース「2」（5GHz帯）の設定を行います。


   awplus(config-wireless-ap-prof)# radio 2
   awplus(config-wireless-ap-prof-radio)# enable
   awplus(config-wireless-ap-prof-radio)# vap 0 network 10
   awplus(config-wireless-ap-prof-radio)# vap 1 network 20
   awplus(config-wireless-ap-prof-radio)# exit


awplus> show wireless ap-profile brief
ID    Description                      HWTYPE         Radio 1 Radio 2 Radio 3
----- -------------------------------- -------------- ------- ------- -------
    1 TQ5403                           at-tq5403      Enable  Enable  Disable

APの登録（AP個別設定）

1. apコマンドでAP「1」を登録するためのAP登録モードに入ります。


   awplus(config-wireless)# ap 1




2. ip-addressコマンドとmac-addressコマンドでAP「1」のIPアドレスとMACアドレスを指定します。


   awplus(config-wireless-ap)# ip-address 192.168.1.101
   awplus(config-wireless-ap)# mac-address 0000.5e00.5301




3. profileコマンドでAP「1」に適用するAP共通設定（APプロファイル）を指定します。


   awplus(config-wireless-ap)# profile 1




4. enableコマンドでAP「1」の登録を有効にします。


   awplus(config-wireless-ap)# enable


5. 同様にしてAP「2」「3」を登録します。


   awplus(config-wireless)# ap 2
   awplus(config-wireless-ap)# ip-address 192.168.1.102
   awplus(config-wireless-ap)# mac-address 0000.5e00.5302
   awplus(config-wireless-ap)# profile 1
   awplus(config-wireless-ap)# enable
   awplus(config-wireless-ap)# exit

   awplus(config-wireless)# ap 3
   awplus(config-wireless-ap)# ip-address 192.168.1.103
   awplus(config-wireless-ap)# mac-address 0000.5e00.5303
   awplus(config-wireless-ap)# profile 1
   awplus(config-wireless-ap)# enable
   awplus(config-wireless-ap)# exit


awplus> show wireless ap brief
ID    Description Status  Prof  IP Address      MAC Address
----- ----------- ------- ----- --------------- --------------
    1             Enable      1 192.168.1.101   0000.5e00.5301
    2             Enable      1 192.168.1.102   0000.5e00.5302
    3             Enable      2 192.168.1.103   0000.5e00.5303

AWCのスケジュール設定（タスク設定）

• AWC計算: 周囲の環境から収集した情報にもとづき、管理下の各APにとって最適な送信出力とチャンネルを計算します。

• AWC計算結果の適用: 最新のAWC計算結果を管理下APの動作に反映します。すなわち、必要に応じて管理下APの送信出力、チャンネルを変更します。


1. taskコマンドで毎日15:00にAWC計算を実行するためのタスク「1」を作成し、同タスクの内容を編集するためのタスク設定モードに入ります。


   awplus(config-wireless)# task 1




2. timeコマンドでタスクの実行時刻を指定します。


   awplus(config-wireless-task)# time 15:00




3. type power-channel apコマンドでタスクで実行するオペレーションを指定します。
   「calculate」はすべての管理下APを対象にして、送信出力とチャンネルのAWC計算を実行することを示します。


   awplus(config-wireless-task)# type power-channel ap all calculate




4. enableコマンドでタスクを有効にします。


   awplus(config-wireless-task)# enable
   awplus(config-wireless-task)# exit




5. 同様にして毎日3:00にAWC計算結果を適用するためのタスク「2」を作成します。
   type power-channel apコマンドで指定するオペレーション「apply」は、すべての管理下APに最新のAWC計算結果を適用することを示します。


   awplus(config-wireless)# task 2
   awplus(config-wireless-task)# time 03:00
   awplus(config-wireless-task)# type power-channel ap all apply
   awplus(config-wireless-task)# enable
   awplus(config-wireless-task)# exit


awplus> show wireless task brief

ID    Description      Day        Time  Type           AP
----- ---------------- ---------- ----- -------------- -------
1                      SMTWTFS    15:00 pwrchnl calc   all
2                      SMTWTFS    03:00 pwrchnl apply  all

APに対する操作と状態の確認

AP自身のWeb設定画面から変更可能な項目

• AT-TQ7613、AT-TQ7403、AT-TQ6702 GEN2、AT-TQm6702 GEN2、AT-TQ6702e GEN2、AT-TQ6602 GEN2、AT-TQm6602 GEN2、AT-TQ6602、AT-TQ6403 GEN2、AT-TQm6403 GEN2、AT-TQ5403、AT-TQm5403、AT-TQ5403e、AT-TQ3403、AT-TQm3403、AT-TQ1402、AT-TQm1402

  • 通信

  • Web

  • LLDP

  • ログ

  • ユーザー

  • VLAN設定

  • Link Aggregation設定（AT-TQ5403、AT-TQm5403）

  • 言語

  • クリックスルーページ用の利用規約

  • タイムゾーン


無線APとの通信に使用するプロトコル・ポート
