AMF / 導入

ここでは、AMF導入編と題し、AMF対応機器に初期設定を行い、マスターのCLIから各ノードを操作できるようにするまでの手順を説明します。

導入にあたり

ここでは、AMFの導入にあたってご留意いただきたい事柄をまとめます。
ファームウェアバージョン5.5.5系列（5.5.5-0.1以降）におけるAMFの導入と運用は、以下の各項目を念頭に置きながら進めてください。

AMF Plusライセンスについて

ここでは、AMF Plusライセンスについて説明します。

ファームウェアバージョンに関する注意事項

AMFはファームウェアバージョン5.4.3系列（5.4.3-0.1以降）からサポートしていますが、メジャーバージョンが異なるファームウェア（例：5.4.3系列と5.4.4系列）の混在については、下記の制限があります。


マスターとして使用できる機種

AMFマスターライセンス適用可能機種

AMF Plusマスターライセンス適用可能機種


メンバーとして使用できる機種


機種固有の制限事項・注意事項

AMFの基本機能に関する各機種固有の制限事項・注意事項について説明します。
応用的機能の制限については、各機能のセクションをご覧ください。

アニュアルライセンスのインストールと確認

ご利用になるネットワーク構成に応じて、ライセンスをインストールしてください。ここでは、AMFアニュアルライセンスのインストールと確認方法を説明します。

インストール

AMFアニュアルライセンスファイルは、バイナリー形式のファイルです。
ライセンスファイルを本製品にインストールするためには、ファイルを本製品に転送し、以下の手順でインストールします（ファイルの転送方法については、copyコマンドや「運用・管理」/「ファイル操作」などを参照して、Flashに保存してください）。
  1. 本製品のCLIでdirコマンドを入力し、ライセンスキー（バイナリー形式ファイル）が、ディレクトリーに存在することを確認します。
    awplus# dir
907 -rw- Nov 5 2015 15:20:47 Mast20-response.bin
826 -rw- Nov 5 2015 15:18:16 default.cfg
270 -rw- Nov 5 2015 13:42:35 reboot.log
4096 drwx Oct 30 2015 03:00:00 atmf/

  2. license update fileコマンドを入力し、パラメーターにライセンスキーを指定します。

    バイナリー形式ファイル名が「Mast20-response.bin」の例
    awplus# license update file Mast20-response.bin
15:21:15 awplus ATMF[667]: The number of nodes allowed on this ATMF network is 20

  3. show license externalコマンドで、ライセンスが適用されていることを確認します。
    awplus# show license external
Licensed features:
AMF Master
Start date : 05-Nov-2015 12:00AM
Expiry date : 03-Nov-2016 11:59PM
Total Nodes Allowed : 20

AMFアニュアルライセンスの有効期間

本製品のAMFアニュアルライセンスには有効期間があります。
ライセンスの期限日から28日前、21日前、14日前、7日と1日前に、期限の警告メッセージがログに表示されます。

また、これらのメッセージを見つけるために、syslogを監視する設定が可能です。
（ログについては、本マニュアルの「運用・管理 / ログ」をご参照ください）

期限が切れた後は、show running-config上にはAMF関連のconfigが残っていますが、機能が無効になります。
また、このまま運用し続けると、AMFコントローラーでは警告メッセージが1時間毎に出るため、追加ライセンスを購入ください。
ライセンスを再入力すると、自動的に機能が有効になります。

また、AMFコントローラーのアニュアルライセンスの有効期限が過ぎた場合、ローカルマスターのオートリカバリーは、AMFコントローラーライセンス有効時にバックアップされたコンフィグが適用されます。

アニュアルライセンスの期限が過ぎた場合の表示

show license externalコマンドの表示では有効期間後のライセンスは表示されません。
awplus# show license external

 Features with installed entitlements:

 No active entitlements found.

show license external storedコマンドの表示では有効期間にかかわらず、機器に保存されているすべてのアニュアルライセンス情報が表示されます。
awplus# show license external stored

 Feature entitlements stored on stack member 1 (XXXXXXXXXXXXXXXX):

 AMF Master

      Start date:                    19 Jun 2018 00:00
      Expiry date:                   20 Jun 20XX 23:59
      AMF nodes:                     40

 AMF Application Proxy

      Start date:                    19 Jun 2018 00:00
      Expiry date:                   20 Jun 20XX 23:59

延長用アニュアルライセンスの適用

延長用アニュアルライセンスの適用
アニュアルライセンス終了日時より前に延長用ライセンスを入力すると、延長用ライセンスのほうに切り替わり、開始日は旧ライセンスの開始日に、終了日は延長用ライセンスの終了日となり、期間が延長された形で表示されます。
このとき、AMFマスターやAMFアプリケーションなどの機能は停止されることなく継続してご利用可能です。

エラーメッセージ
延長用のアニュアルライセンスを適用する場合、延長前のライセンスより作成日時が新しい延長用ライセンスしか受け付けない仕様となっています。
延長前のライセンスより作成日時が古い延長用ライセンスを適用した場合は、以下のメッセージが出力され適用できません。
awplus# licen update file AMF-license.bin
 % Error: This file, or a more recent one, has already been applied to this unit.
このようなエラーが出力された場合は、延長用ライセンス再作成が必要になりますので、弊社サポートセンターまでご連絡ください。

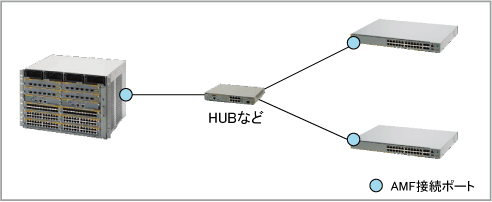

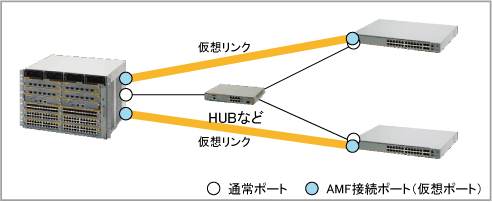

その他注意事項


新規ネットワークへの導入手順

新規ネットワークの構築時にAMFを導入する場合の手順を説明します。

ここでは、例として下記構成のネットワークを作成します。
機種
ノード名
AMFにおける役割
所属グループ
概要
SwitchBlade x8100 SBx81 マスター - コアスイッチ
AT-x510-28GTX FSW241 メンバー floor, 1F フロアスイッチ
AT-x510-28GTX FSW242 メンバー floor, 2F フロアスイッチ
AT-x510-52GTX ESW231 メンバー edge, 2F エッジスイッチ


ここでは、4台のスイッチはいずれもご購入時の状態であると仮定します。
もしそうでない場合は、応用編の「AMFクリーン化手順」を参照し、各スイッチをAMFクリーン状態に戻してから下記の手順を実施してください。

マスターの初期設定

最初に、マスターとして動作させるスイッチを起動して、初期設定を行います。他のスイッチとはまだ接続しないでください。
AMF/AMF Plusマスターライセンスはすでに有効化されているものとします。

マスターの初期設定項目は次のとおりです。

以下、具体的な手順を示します。
  1. ログインします。
    awplus login: manager ↓
Password: friend ↓ （実際には表示されません）

AlliedWare Plus (TM) X.X.X xx/xx/xx xx:xx:xx

  2. ノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
    このとき、ノード間で名前が重複しないようご注意ください（重複時はどちらかのノード名が強制的に変更されます）。また、ノード名は大文字小文字を区別しないため、その点にもご注意ください。
    awplus> enable
awplus# configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)# hostname SBx81

  3. ネットワーク名を設定します。これにはatmf network-nameコマンドを使います。
    ネットワーク名は、同一AMFネットワークを構成するすべてのノードに同じ名前を設定する必要があります（マスターと異なるネットワーク名を設定したメンバーはAMFネットワークに参加できません）。また、ネットワーク名は大文字小文字を区別するので、その点にもご注意ください。
    SBx81(config)# atmf network-name AMF001

  4. AMFマスターに設定します。これには、atmf masterコマンドを使います。
    SBx81(config)# atmf master

  5. ポート1.1.1～1.1.2をAMFリンクに設定し、AMFが動作するよう設定します。これには、switchport atmf-linkコマンドを使います。
    SBx81(config)# interface port1.1.1-1.1.2
SBx81(config-if)# switchport atmf-link

  6. 設定をスタートアップコンフィグに保存します。設定保存後の再起動は原則的に不要です。
    ただし、atmf management subnetのように実行後再起動が必要なコマンドを設定した場合は、設定保存後に再起動してください。
    SBx81(config-if)# end
SBx81# write memory
Building configuration...
[OK]
Synchronizing file across the chassis, please wait...
File synchronization with card-6 successfully completed
[DONE]

  7. これでマスターの用意は完了です。

メンバーの初期設定

次に、メンバーとなるスイッチを起動して、初期設定を行います。他のスイッチとはまだ接続しないでください。
メンバーはライセンス不要です。

メンバーの初期設定項目は次のとおりです。

以下、フロアスイッチFSW241に対する初期設定の具体的な手順を示します。
  1. ログインします。
    awplus login: manager ↓
Password: friend ↓ （実際には表示されません）

AlliedWare Plus (TM) X.X.X xx/xx/xx xx:xx:xx

  2. ノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
    このとき、ノード間で名前が重複しないようご注意ください（重複時はどちらかのノード名が強制的に変更されます）。また、ノード名は大文字小文字を区別しないため、その点にもご注意ください。
    awplus> enable
awplus# configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)# hostname FSW241

  3. ネットワーク名を設定します。これにはatmf network-nameコマンドを使います。
    ネットワーク名は、同一AMFネットワークを構成するすべてのノードに同じ名前を設定する必要があります（マスターと異なるネットワーク名を設定したメンバーはAMFネットワークに参加できません）。また、ネットワーク名は大文字小文字を区別するので、その点にもご注意ください。
    FSW241(config)# atmf network-name AMF001

  4. ワーキングセット（操作対象ノード）の指定をしやすくするため、ユーザー定義グループを事前設定しておきます。これには、atmf groupコマンドを使います。
    グループ名は大文字小文字を区別します。
    ここでの設定により、フロアスイッチFSW241は、自動グループ「x510」のほか、ユーザー定義グループ「floor」と「1F」の所属になります。
    FSW241(config)# atmf group floor,1F

  5. ポート1.0.1をAMFリンクに設定し、AMFが動作するよう設定します。これには、switchport atmf-linkコマンドを使います。
    FSW241(config)# interface port1.0.1
FSW241(config-if)# switchport atmf-link

  6. 設定をスタートアップコンフィグに保存します。設定保存後の再起動は原則的に不要です。
    ただし、atmf management subnetのように実行後再起動が必要なコマンドを設定した場合は、設定保存後に再起動してください。
    FSW241(config-if)# end
FSW241# write memory
Building configuration...
[OK]

  7. これでメンバーの用意は完了です。

他のメンバーも同様に設定し、設定をスタートアップコンフィグに保存してから再起動します。


マスターとメンバーの接続

初期設定と再起動が済んだら、マスターとメンバーを接続していきます。
  1. マスターのポート1.1.1とフロアスイッチFSW241のポート1.0.1を接続します。


    すると、マスターのコンソールに、FSW241がJoin（AMFネットワークに参加）したことを示すメッセージが出力されます。
    06:08:52 SBx81 ATMF[1953]: FSW241 has joined. 2 members in total.

  2. マスターのCLIからshow atmf nodesコマンドを実行し、AMFノード情報を確認してみましょう。
    SBx81# show atmf nodes

Node Information:

  * = Local device

 SC = Switch Configuration:
  C = Chassis   S = Stackable   N = Standalone

  Node                 Device             ATMF                             Node
  Name                 Type               Master  SC  Parent               Depth
--------------------------------------------------------------------------------
* SBx81                AT-SBx81CFC960       Y     C   none                  0
  FSW241               x510-28GTX           N     S   SBx81                 1

 Current ATMF node count 2

  3. 続いて、マスターのポート1.1.2とフロアスイッチFSW242のport1.0.1を接続します。


    先ほどと同様、マスターのコンソールに、FSW242が参加したことを示すメッセージが出力されます。
    06:10:30 SBx81 ATMF[1953]: FSW242 has joined. 3 members in total.

  4. マスターのCLIからAMFノード情報を確認してみましょう。
    SBx81# show atmf nodes

Node Information:

  * = Local device

 SC = Switch Configuration:
  C = Chassis   S = Stackable   N = Standalone

  Node                 Device             ATMF                             Node
  Name                 Type               Master  SC  Parent               Depth
--------------------------------------------------------------------------------
* SBx81                AT-SBx81CFC960       Y     C   none                  0
  FSW242               x510-28GTX           N     S   SBx81                 1
  FSW241               x510-28GTX           N     S   SBx81                 1

 Current ATMF node count 3

  5. 今度はフロアスイッチFSW242のポート1.0.2とエッジスイッチESW231のポート1.0.1を接続してみます。


    これまでと同様、マスターのコンソールにESW231が参加したことを示すメッセージが出力されます。
    06:14:14 SBx81 ATMF[1953]: ESW231 has joined. 4 members in total.

  6. もう一度マスターのCLIからAMFノード情報を確認してみます。
    SBx81# show atmf nodes

Node Information:

  * = Local device

 SC = Switch Configuration:
  C = Chassis   S = Stackable   N = Standalone

  Node                 Device             ATMF                             Node
  Name                 Type               Master  SC  Parent               Depth
--------------------------------------------------------------------------------
* SBx81                AT-SBx81CFC960       Y     C   none                  0
  FSW242               x510-28GTX           N     S   SBx81                 1
  FSW241               x510-28GTX           N     S   SBx81                 1
  ESW231               x510-52GTX           N     S   FSW242                2

 Current ATMF node count 4
    すべてのノードがAMFネットワークに参加していることを確認できます。
    これ以降、マスターのCLIから、Node Name欄に表示されているノード名を使って各スイッチの操作が可能です。

AMFの状態を確認する方法については、運用編のAMFの状態確認をご覧ください。

マスターのCLIから各ノードの設定や状態確認を行う方法については、運用編のワーキングセットをご覧ください。

既存ネットワークへの導入手順

すでに運用中のネットワークにAMFを導入する場合、基本的には各スイッチにAMFの初期設定を追加してAMFを有効にするだけです。
再起動が必要なコマンドの変更がなければ、再起動は不要です。

注意事項


マスターへの追加設定

ここでは、AMF/AMF Plusマスターライセンスは有効化されているものとします。
また、すでに適切なホスト名が設定されており、これをAMFノード名として使うものとします。


  1. ログインします。
    SBx81 login: manager ↓
Password: xxxxxxxx ↓ （実際には表示されません）

AlliedWare Plus (TM) X.X.X xx/xx/xx xx:xx:xx

  2. ネットワーク名を設定します。これにはatmf network-nameコマンドを使います。
    ネットワーク名は、同一AMFネットワークを構成するすべてのノードに同じ名前を設定する必要があります（マスターと異なるネットワーク名を設定したメンバーはAMFネットワークに参加できません）。また、ネットワーク名は大文字小文字を区別するので、その点にもご注意ください。
    SBx81(config)# atmf network-name AMF001

  3. AMFマスターに設定します。これには、atmf masterコマンドを使います。
    SBx81(config)# atmf master

  4. メンバーを接続するポートをAMFリンクに設定し、AMFが動作するよう設定します。これには、switchport atmf-linkコマンドを使います。
    SBx81(config)# interface port1.1.1-1.1.2
SBx81(config-if)# switchport atmf-link

  5. 設定をスタートアップコンフィグに保存します。設定保存後の再起動は原則的に不要です。
    ただし、atmf management subnetのように実行後再起動が必要なコマンドを設定した場合は、設定保存後に再起動してください。
    SBx81(config-if)# end
SBx81# write memory
Building configuration...
[OK]
Synchronizing file across the chassis, please wait...
File synchronization with card-6 successfully completed
[DONE]

  6. これでマスターの用意は完了です。

メンバーへの追加設定

ここでは、すでに各メンバーに重複のない適切なホスト名が設定されており、これをAMFノード名として使うものとします。


  1. ログインします。
    FSW242 login: manager ↓
Password: xxxxxxxx ↓ （実際には表示されません）

AlliedWare Plus (TM) X.X.X xx/xx/xx xx:xx:xx

  2. ネットワーク名を設定します。これにはatmf network-nameコマンドを使います。
    ネットワーク名は、同一AMFネットワークを構成するすべてのノードに同じ名前を設定する必要があります（マスターと異なるネットワーク名を設定したメンバーはAMFネットワークに参加できません）。また、ネットワーク名は大文字小文字を区別するので、その点にもご注意ください。
    FSW242(config)# atmf network-name AMF001

  3. ワーキングセット（操作対象ノード）の指定をしやすくするため、ユーザー定義グループを事前設定しておきます。これには、atmf groupコマンドを使います。
    グループ名は大文字小文字を区別します。
    ここでの設定により、フロアスイッチFSW242は、自動グループ「x510」のほか、ユーザー定義グループ「floor」と「2F」の所属になります。
    FSW242(config)# atmf group floor,2F

  4. 他のAMFノードと接続するポートをAMFリンクに設定し、AMFが動作するよう設定します。これには、switchport atmf-linkコマンドを使います。
    FSW242(config)# interface port1.0.1-1.0.2
FSW242(config-if)# switchport atmf-link

  5. 設定をスタートアップコンフィグに保存します。設定保存後の再起動は原則的に不要です。
    ただし、atmf management subnetのように実行後再起動が必要なコマンドを設定した場合は、設定保存後に再起動してください。
    FSW242(config-if)# end
FSW242# write memory
Building configuration...
[OK]

  6. これでメンバーの用意は完了です。

他のメンバーも同様に設定し、設定をスタートアップコンフィグに保存してから再起動します。

マスターとメンバーの再起動が完了すると、AMFネットワークが自動的に構成され、マスターのCLIからすべてのノードを操作できるようになります。

AMFの状態を確認する方法については、運用編のAMFの状態確認をご覧ください。

マスターのCLIから各ノードの設定や状態確認を行う方法については、運用編のワーキングセットをご覧ください。

ナビゲーション

AMF導入後の日常作業の基本手順については、第3部 運用編をご覧ください。
