バーチャルシャーシスタック（VCS） / 導入

VCSの設定/運用方法について、各機器に対する初期設定、各機器の接続、VCSグループの起動、VCSグループとしての設定から運用開始まで、順を追って説明します。

本バージョンにおけるVCSの仕様

ファームウェアバージョン5.5.6-0.1におけるVCSの仕様は以下のとおりです。VCSの設定は、以下の各項目を念頭に置きながら進めてください。

基本仕様

併用不可機能

VCS構成時は以下の機能を使用できません。

その他注意事項


初期設定から運用までの流れ

VCSの初期設定から運用までの流れは次のようになります。
  1. 必要な機材の準備
    スタックメンバーとなるスイッチ、スタックモジュールなどを準備します。

    → 「必要な機材の準備」をご覧ください。

  2. スタックメンバーの初期設定
    VCSの物理的な接続をする前に、各メンバーの設定状態を確認し、必要な初期設定を行っておきます。

    → 「スタックメンバーの初期設定」をご覧ください。

  3. スタックメンバーの接続
    各メンバーの初期設定が終わったら、メンバー同士を接続してVCSの物理的構成を完成させます。

    → 「スタックメンバーの接続」をご覧ください。

  4. VCSグループの起動
    接続が完了したら、各メンバーの電源を入れてVCSグループを起動します。CFC上のLEDを見ることで、VCSグループが正常に起動したか、どのスイッチがマスターか、などがわかります。また、CLIコマンドを使うことにより、IDがどのように割り振られているかなども知ることができます。

    → 「VCSグループの起動」をご覧ください。

  5. VCSグループの初期設定
    VCSグループが正しく起動したことを確認したら、その後の設定や運用をしやすくするため、IDやプライオリティーの調整など、いくつかの初期設定を行います。

    → 「VCSグループの初期設定」をご覧ください。

  6. VCSグループの運用設定と運用開始
    VCSグループの初期設定が完了したら、その後はVCSグループを1台のスイッチと見なして、運用ネットワークのための設定を行い、運用を開始します。

    → 「VCSグループの運用設定と運用開始」をご覧ください。

必要な機材の準備

VCSグループを構築するのに必要な機材を手元に準備してください。

スタックメンバーの初期設定

スタックメンバーとなるシャーシを用意したら、最初に各シャーシを単体で起動し、以下の作業を行ってください。

なお、以下の説明では、電源ユニット、コントロールファブリックカード、ラインカードといった必要なコンポーネントは、各シャーシに取り付けられているものとします。


以下、具体的な手順を説明します。
  1. スタックモジュールやスタックケーブルを装着しない状態でシャーシを単体起動したら、コンソールからログインしてください。

  2. VCS plusフィーチャーライセンスを有効化していない場合は、licenseコマンドで有効化してください。
    具体的な手順は「運用・管理」/「システム」の「ライセンスキーのインストール」をご参照ください。

  3. show bootコマンドを実行して、通常用と緊急用のファームウェアイメージを確認します。すべてのスイッチで「Current boot image」と「Backup boot image」の設定が同じになっていることを確認してください。違いがある場合は、必要に応じてイメージファイルをダウンロードし、boot systemコマンドを実行して、これらの設定をあわせてください。
    awplus# show boot
Boot configuration
--------------------------------------------------------------------------------
Current software   : SBx81CFC960-5.5.6-0.1.rel
Current boot image : flash:/SBx81CFC960-5.5.6-0.1.rel (file exists)
Backup  boot image : Not set
Default boot config: flash:/default.cfg
Current boot config: flash:/default.cfg (file exists)
Backup boot config : Not set
Autoboot status    : disabled

  4. 同じshow bootコマンドの出力にある「Current boot config」欄を確認します。「(file exists)」と表示されている場合は、スタートアップコンフィグが存在していることを示していますので、その内容をファイルにバックアップしておいてください。これにはcopyコマンドを使って次のようにします。ここでは、例として「StandaloneConfig.cfg」というファイルにバックアップしています。
    awplus# copy startup-config StandaloneConfig.cfg

  5. VCS機能とスタックポートを有効にします。これには、stack enableコマンドを使います。
    awplus# configure terminal
awplus(config)# stack enable
% Automatically enabling 'stack virtual-mac' to minimize disruption from failovers.
% Please check that the new MAC 0000.cd37.03b0 is unique within the network.
% Save the config and restart the system for this change to take effect.

  6. どちらか一方のシャーシのみ、スタックメンバーIDを2に変更します。
    awplus(config)# stack 1 renumber 2

  7. 現在のコンフィグをスタートアップコンフィグとして保存します。
    awplus(config)# end
awplus# copy running-config startup-config

    show bootコマンドで再度確認すると、「Current boot config」欄の末尾に「(file exist)」と表示されていればスタートアップコンフィグは保存されています。
    awplus# show boot
Boot configuration
--------------------------------------------------------------------------------
Current software   : SBx81CFC960-5.5.6-0.1.rel
Current boot image : flash:/SBx81CFC960-5.5.6-0.1.rel (file exists)
Backup  boot image : Not set
Default boot config: flash:/default.cfg
Current boot config: flash:/default.cfg (file exists)
Backup boot config : Not set
Autoboot status    : disabled

  8. 最後に、VCS以外のフィーチャーライセンスの必要な機能を利用する場合は、show licenseコマンドを実行して有効化されているライセンスを確認します。
    有効化されているライセンスがシャーシ間で異なる場合はlicenseコマンドで有効なライセンスをそろえてください。

  9. 以上でスタックメンバーの初期設定は完了です。各シャーシの電源を切ってください。

スタックメンバーの接続

スタックメンバーの初期設定が終わったら、各シャーシを実際に接続します。
モジュールやケーブルの具体的な装着方法や注意事項については、取扱説明書をご覧ください。
  1. 各シャーシの電源が入っていないことを確認してください。

  2. 各シャーシのコントロールファブリックカードAT-SBx81CFC960にスタックモジュールを取り付けます。

  3. 各シャーシのスタックモジュール間を適切な光ファイバーケーブルで接続し、スタックリンクを形成します。
    シャーシ間を接続するときは、次の図を参考にして、必ず同じ番号のスタックポート同士を接続するようにしてください。

    • 各シャーシにコントロールファブリックカード1台ずつの場合


    • 各シャーシにコントロールファブリックカード2台ずつの場合

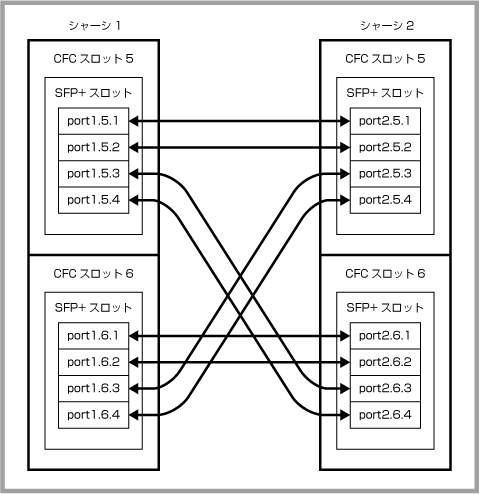

      各シャーシにコントロールファブリックカードを2台ずつ装着する場合は、下図のような冗長経路を持たせた接続にします。
      これにより、たとえば、シャーシ1のCFCスロット5と、シャーシ2のCFCスロット6のコントロールファブリックカードに同時に障害が発生した場合でも、残りのコントロールファブリックカードで運用を継続することができます。



  4. 以上でスタックメンバーの接続は完了です。

VCSグループの起動

スタックメンバーの接続が終わったら、いよいよVCSグループを起動します。これは以下の手順で行います。
  1. 各シャーシに同時に電源を入れます。

  2. 各メンバーは、起動後にメッセージを交換してマスターを選出します。これらが済むと、VCSグループの起動は完了です。
    コントロールファブリックカード上のCFC LEDを確認してください。

    CFC LEDが緑に点灯しているコントロールファブリックカードがアクティブ、橙に点灯しているコントロールファブリックカードがスタンバイで、アクティブのコントロールファブリックカードが存在するシャーシがマスターとなります。

    コントロールファブリックカードを2台ずつ装着したシャーシをスタックした場合は、1台がアクティブ（緑）、残りの3台がスタンバイ（橙）となります。

    CFC LED を見て、アクティブ（緑）のコントロールファブリックカードが1台、スタンバイ（橙）のコントロールファブリックカードが1 ～ 3台存在していることを確認してください。

    また、SFP/SFP+スロットのL/A LEDが緑に点灯していることを確認してください。

  3. LED表示に問題がなければVCSグループの起動は完了です。

VCSグループの初期設定

VCSグループが起動したら、その後の設定や運用がしやすいようにVCSグループとしてのホスト名を付け、必要に応じてプライオリティーを調整します。また、運用ネットワークとVCS管理用VLAN/サブネットアドレスが重複しないことを確認し、必要なら管理用VLAN/サブネットアドレスを変更します。

たとえば、2台のシャーシでVCSグループを構成している場合、2台のシャーシを配置順にID=1、ID=2としておき、ID=1をマスターにするのがもっとも直感的で、ケーブルの接続時やポートの設定時にもわかりやすく便利です。

ここでは、例としてVCSグループ起動直後の役割分担が次のようになったと仮定して、これを前記のようなわかりやすい構成に変更する手順を示します。


  1. いずれかのシャーシにコンソールを接続してログインします。どちらのシャーシにコンソールを接続しても、表示されるのはマスター（VCSグループ）のコンソール画面となります。

  2. enableコマンドを実行して、特権EXECモードに移行します。
    awplus> enable
awplus#

  3. hostnameコマンドでVCSグループとしてのホスト名を設定し、VCSグループを識別しやすくします。
    awplus# configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)# hostname vcg

  4. ID=1のシャーシをマスターにするため、スイッチAのプライオリティーを初期値の128より小さく設定します。ここでは例として64にします。これには、グローバルコンフィグモードのstack priorityコマンドを使います。このコマンドでは対象メンバーをIDで指定するため、ここではスイッチAのIDである1を指定しています。
    vcg(config)# stack 1 priority 64

  5. 同一ネットワーク上に複数のVCSグループが存在するときは、stack virtual-chassis-idコマンドで、バーチャルMACアドレスの下位12ビットとして使用されるバーチャルシャーシIDを設定します。
    vcg(config)# stack virtual-chassis-id 127


  6. VCS管理用VLANとサブネットアドレスの確認をし、必要に応じて変更します。運用ネットワークの設計資料を参照して、以下の2点を確認してください。

    • 運用ネットワーク上で192.168.255.0/27（192.168.255.0～192.168.255.31）のIPアドレスを使用していないかどうか？
      これらのアドレスをVCSグループに直接設定しなくても、VCSグループから到達できる場所にこれらのアドレスを使うネットワークがある場合は、次に述べる手順にしたがって管理用サブネットのアドレスを変更してください。
      もし、運用ネットワーク上で該当アドレスを使用している場合は、グローバルコンフィグモードのstack management subnetコマンドでVCS管理用サブネットのIPアドレスを変更し、運用ネットワークと重複しないようなアドレスを指定してください。
      vcg(config)# stack management subnet 172.21.255.64

      なお、管理用サブネットのサブネットマスクは/27（ホスト部5ビット）固定です。

    • VCSグループ自体が、運用ネットワーク側でVLAN ID 4094を使用していないかどうか？
      もし、VCSグループ上でVLAN ID 4094を使用する場合は、グローバルコンフィグモードのstack management vlanコマンドでVCS管理用VLANを変更し、運用ネットワークと重複しないようなVLAN IDを指定してください。
      vcg(config)# stack management vlan 4000

  7. ここまでに行ったVCSグループに対する初期設定内容をshow running-configコマンドで確認した上でスタートアップコンフィグに保存し、reloadコマンドかrebootコマンドでVCSグループを再起動します。
    vcg(config)# end
vcg# show running-config
...（表示されるコンフィグに問題がないことを確認） ...
vcg# copy running-config startup-config
vcg# reload
Are you sure you want to reboot the whole stack? (y/n): y ↓

  8. コントロールファブリックカード上のCFC LEDでVCSグループの再起動が完了したことを確認します。

    CFC LEDが緑に点灯しているコントロールファブリックカードがアクティブ、橙に点灯しているコントロールファブリックカードがスタンバイで、アクティブのコントロールファブリックカードが存在するシャーシがマスターとなります。

    ここまでの操作により、VCSグループ内の役割分担は次のようになったはずです。

    • ID=1：スレーブ
    • ID=2：マスター

これでVCSグループとしての初期設定は完了です。

VCSグループの運用設定と運用開始

スタックメンバーの初期設定が完了したら、運用ネットワークのための設定に入ります。VCSグループを仮想的な1台のシャーシと見なして、通常どおりネットワークの設定を行ってください。設定が完了したらスタートアップコンフィグに保存してください。
  1. いずれかのシャーシにコンソールを接続してログインします。どちらのシャーシにコンソールを接続しても、表示されるのはマスター（VCSグループ）のコンソール画面となります。

    ログインしたら、単独のシャーシを設定するときと同じようにネットワーク構成に応じたインターフェースやプロトコルの設定を行ってください。

    設定コマンドでスイッチポート番号を指定するときは、「portX.Y.Z」の形式で指定します。

    • XはスタックメンバーID（1～2）です。

    • Yはスロット番号です。スロットの数や番号の振り方は機種によって異なりますので取扱説明書で確認してください。

    • Zは各スロットに装着されたラインカード上のポート番号です。

  2. 設定内容を確認し、スタートアップコンフィグに保存します。
    vcg(config)# end
vcg# show running-config
...（表示されるコンフィグに問題がないことを確認） ...
vcg# copy running-config startup-config

  3. これで運用前の設定は完了です。各シャーシのポートを実ネットワークに接続し、運用を開始してください。VCSグループとしての動作状況は、スタンドアローン時にも使用する各種コマンドで確認できるほか、SNMPやログ、LEDなどでも確認可能です。

ナビゲーション

VCS導入後の日常作業の基本手順については、第3部 運用編をご覧ください。
